Vereinfachte Verarbeitung von Aluminiumnitrid für verlustarme integrierte Photonik und nichtlineare Optik

Licht auf einem Chip leichter gemacht

Unsere Telefone, das Internet und selbst künftige Quantencomputer verlassen sich zunehmend auf winzige Schaltkreise, die Licht statt Elektrizität führen. Dieser Artikel beschreibt eine neue, einfachere Methode, solche lichtleitenden Schaltkreise aus Aluminiumnitrid herzustellen — einem robusten, kristallklaren Material, das Licht stark beugen, mischen und in neue Farben umwandeln kann. Durch die Straffung der Herstellprozesse rückt die Arbeit fortschrittliche optische Technologien näher an reale Geräte, die günstiger, zuverlässiger und leichter skalierbar sind.

Warum dieser Kristall wichtig ist

Aluminiumnitrid ist für photonische Chips attraktiv, weil es mehrere nützliche Eigenschaften in einem Material vereint. Es ist über ein weites Farbspektrum transparent, von ultraviolett bis infrarot, leitet Wärme gut und reagiert stark auf Licht- oder elektrische Felder. Diese Eigenschaften ermöglichen die Umwandlung einer Lichtfarbe in eine andere, die schnelle Modulation von Licht für Datenübertragung und sogar die Detektion von Infrarotstrahlung. Bisher erforderte die vollständige Nutzung von Aluminiumnitrid auf Chips jedoch komplizierte und empfindliche Fertigungsschritte, die Forschung verlangsamen und die Kosten erhöhen.

Ein einfacherer Weg, Lichtbahnen zu fräsen

Die Forschenden entwickelten ein saubereres und kompakteres Verfahren, um winzige ringförmige Lichtschaltkreise, sogenannte Mikroresonatoren, in Aluminiumnitrid einzubringen. Traditionelle Methoden benötigten mehrere harte Schutzschichten und eine Metallbeschichtung, um den rauen Ätzprozess zu überstehen und elektrische Aufladung beim Strukturieren zu verhindern. Im Gegensatz dazu setzt der neue Ansatz nur auf eine dünne Schicht Siliziumnitrid als Hardmask sowie eine temporäre, elektrisch leitfähige Polymerbeschichtung auf dem Photolack. Dieses Polymer erfüllt während der Belichtung seine Aufgabe und löst sich anschließend im Standardentwickler auf, sodass kein zusätzlicher Entfernungsschritt nötig ist.

Von der flachen Waferoberfläche zum präzisen Ring

Ausgehend von einem kommerziell gewachsenen Aluminiumnitridfilm auf einem Saphirkristall beschichtet das Team die Oberfläche zunächst mit der Siliziumnitrid-Maske, dann mit dem Photolack und der leitfähigen Schicht. Mittels fokussiertem Elektronenstrahl schreiben sie die gewünschten Ring- und Wellenleiterformen, übertragen das Muster in die Maske und ätzen dann mit einem sorgfältig abgestimmten Chlorgas-Plasma tief in das Aluminiumnitrid. Dank der hohen Beständigkeit der Maske können sie etwa 800 Nanometer Material entfernen, während nur ein Bruchteil der Maskendicke verbraucht wird, und erreichen damit eine Ätzselektion von etwa vier zu eins. Mikroskopische Aufnahmen zeigen glatte, gut definierte Seitenwände, und Simulationen bestätigen, dass ultradünne verbleibende Siliziumnitridreste die Lichtführung oder Dispersion in den Ringen nicht stören.

Messung, wie gut Licht zirkuliert

Um die Qualität dieser winzigen Licht-Rennbahnen zu beurteilen, leiten die Autoren einen präzise kontrollierten Laserstrahl durch einen Buswellenleiter, der an die Ringe koppelt, und messen, wie scharf die Resonanzen erscheinen. Aus diesen Messungen leiten sie den Qualitätsfaktor ab, eine Kennzahl dafür, wie lange Licht zirkulieren kann, bevor es verblasst. Ihre Bauteile erreichen intrinsische Qualitätsfaktoren von etwa einer Million, was sehr geringe Verluste beim Umlauf des Lichts bedeutet. Sie bestätigen außerdem, dass die Ringe in einem Dispersionsregime arbeiten, das für die Ausbildung ultrakurzer Lichtpulse, sogenannter Solitonen, günstig ist — eine wichtige Voraussetzung für viele fortgeschrittene optische Anwendungen.

Aus einer Farbe ein ganzes Spektrum erzeugen

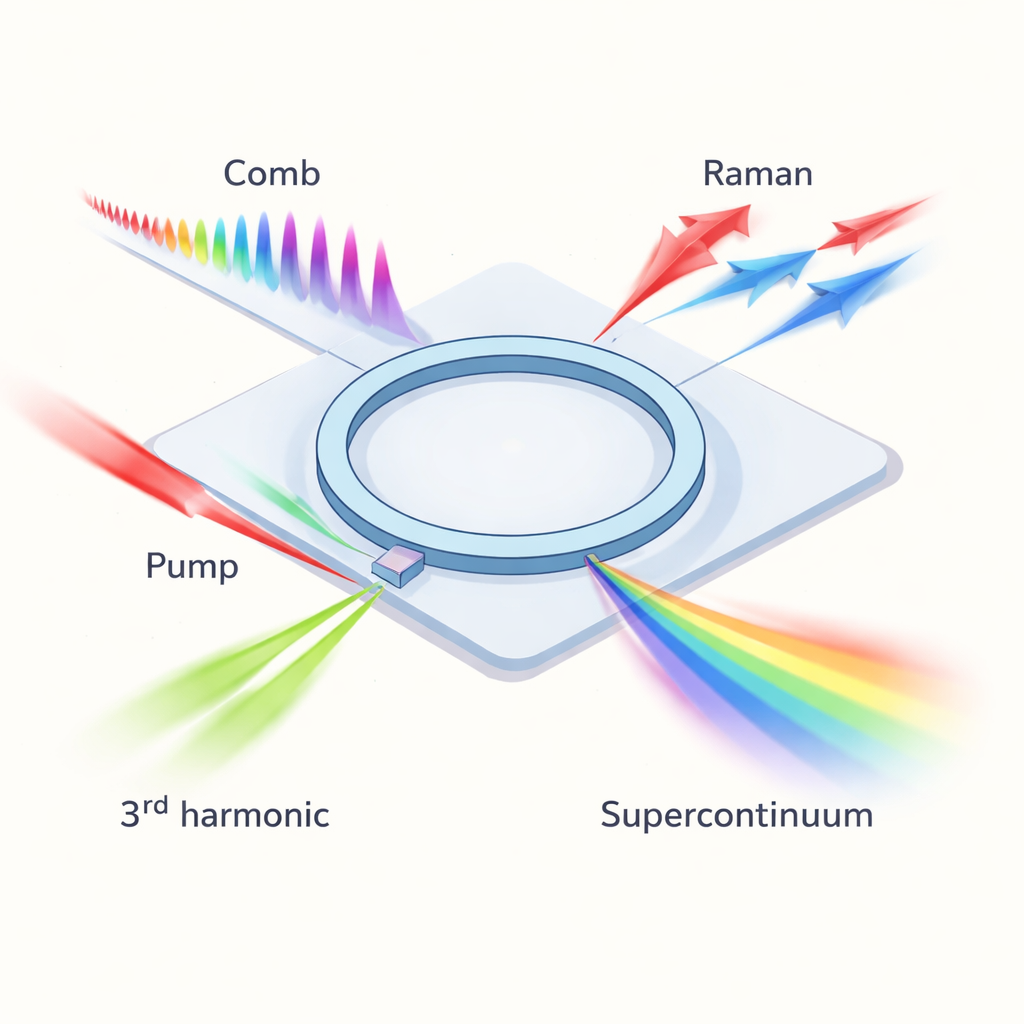

Mit niedrigen Verlusten und passender Dispersion kann derselbe Chip eine Reihe nichtlinearer optischer Effekte beherbergen, bei denen intensives Licht sich selbst umformt und neue Farben erzeugt. Wenn das Team einen Ring mit starkem Infrarotlicht pumpt, entsteht ein gleichmäßig eingerückter „Kamm“ neuer Frequenzen, der sich für präzise Zeitmessung und Spektroskopie eignet. Sie beobachten außerdem Raman-Lasing, bei dem Licht mit Schwingungen im Kristall wechselwirkt und verschobene Farben erzeugt; Drittordnungs-Harmonischerzeugung, die Infrarotlicht in helles Grün umwandelt; und Supercontinuum-Generation, bei der ultrakurze Pulse zu einem glatten Spektrum anwachsen, das vom sichtbaren bis in den mittleren Infrarotbereich reicht. Diese Demonstrationen zeigen, dass der vereinfachte Prozess keine Leistung einbüßt, sondern eine hochgradig vielseitige Licht-Werkzeugkiste auf einem einzigen Chip freisetzt.

Was das für die Zukunft bedeutet

Anschaulich haben die Forschenden eine Methode gefunden, Aluminiumnitrid-Chips zu bearbeiten, die zugleich einfacher und schonender ist und trotzdem außergewöhnlich saubere optische Schaltkreise liefert. Diese Methode vermeidet Metallmasken und zusätzliche Erhitzungsschritte und liefert dennoch langanhaltende Lichtspeicherung und ein breites Spektrum an farbkonvertierenden Effekten. Da sich dasselbe Rezept auf dickere Strukturen für das mittlere Infrarot ausweiten lässt, ebnet es den Weg für kompakte Geräte, die alles von Hochgeschwindigkeitskommunikation und präzisen Uhren bis hin zu chemischer Sensorik und Quantentechnologien handhaben — aufgebaut auf einer robusten und skalierbaren Plattform.

Zitation: Yan, H., Zhang, S., Pal, A. et al. Simplified aluminum nitride processing for low-loss integrated photonics and nonlinear optics. npj Nanophoton. 3, 13 (2026). https://doi.org/10.1038/s44310-026-00107-7

Schlüsselwörter: integrierte Photonik, Aluminiumnitrid, nichtlineare Optik, Frequenzkämme, photonische Chips
