Ein hybrider Hybrid-Pixel-Zählendetektor aus Galliumarsenid für 100-keV-Kryoelektronenmikroskopie

Schärfere Einblicke in die Moleküle des Lebens

Die Kryo-Elektronenmikroskopie (Kryo-EM) ermöglicht es Wissenschaftlern, die winzigsten Strukturen des Lebens – Proteine, Viren und molekulare Maschinen – sichtbar zu machen, indem sie diese einfrieren und mit Elektronen statt mit Licht abbilden. Dieser Artikel stellt eine neue Art von Kamera für solche Mikroskope vor, die speziell für eine niedrigere Strahlungsenergie von 100.000 Volt ausgelegt ist. Auf dieser Energieniveaustufe lassen sich pro Strahlungsdosis mehr Details sichtbar machen, was die hochauflösende Strukturbildgebung schonender für Proben und kostengünstiger machen könnte – vorausgesetzt, der Detektor schafft das mit. Die hier beschriebene Arbeit liefert genau einen solchen Detektor.

Eine neue Art von Elektronen-Kamera

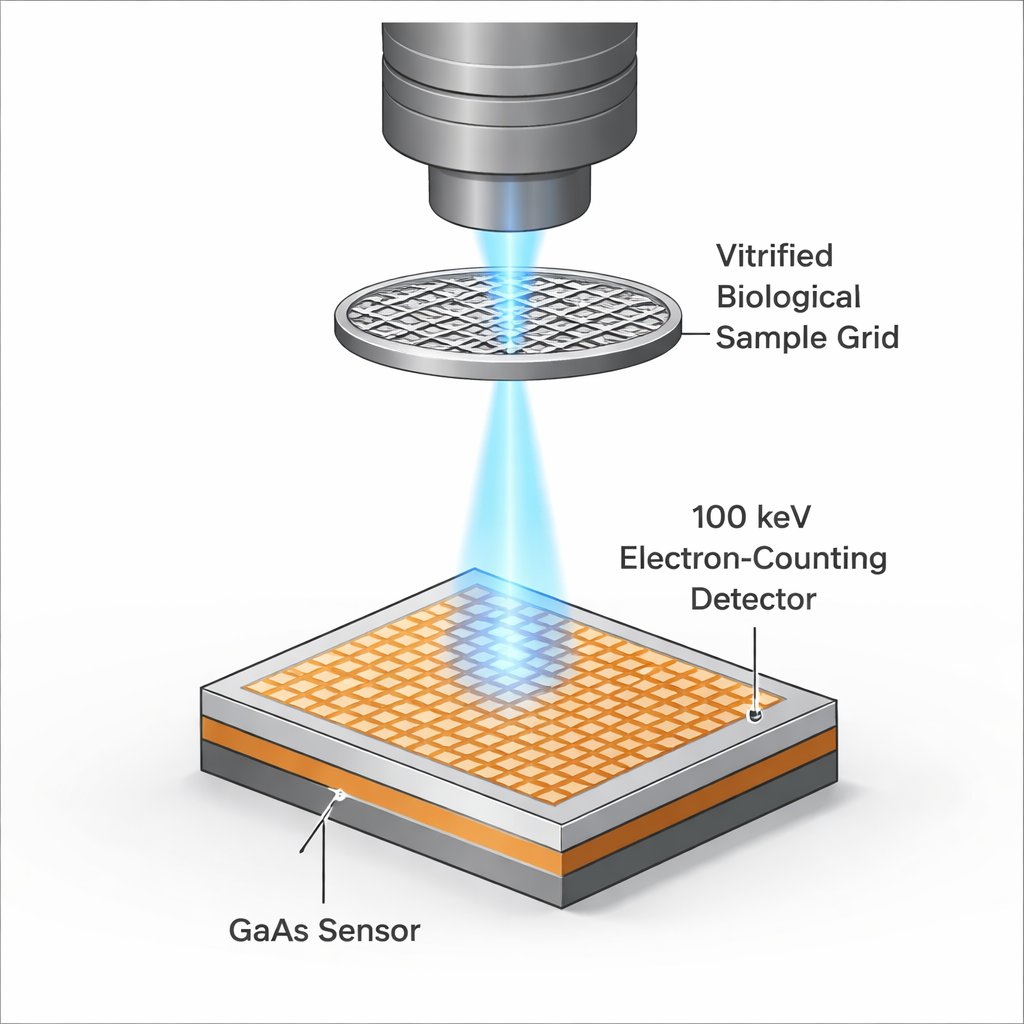

Die Autoren beschreiben einen Hybrid-Pixel-Elektronenzähldetektor, der um das Halbleitermaterial Galliumarsenid (GaAs) herum aufgebaut ist. Im Unterschied zu herkömmlichen lichtempfindlichen Kameras zählt dieses Gerät direkt einzelne Elektronen, die auf ein fein segmentiertes Pixelraster treffen. Jedes Pixel im Prototyp misst nur 36 Mikrometer, und mehr als 1,3 Millionen davon sind in einem nahtlosen Rechteck untergebracht, das etwa die Größe einer Briefmarke hat. Der Detektor arbeitet mit sehr hohen Bildraten und nimmt bis zu 7.200 Bilder pro Sekunde auf, sodass nur wenige Elektronen pro Einzelbild ankommen. Dieser „Elektronen-Armuts“-Modus erlaubt es Forschern, Bilder aus vielen Niedrigdosis-Schnappschüssen zu rekonstruieren und so Schäden an empfindlichen gefrorenen Proben zu minimieren.

Warum Galliumarsenid hier Silizium übertrifft

Die meisten bestehenden High-End-Kryo-EM-Detektoren verwenden Silizium-Sensoren, die bei höheren Strahlungsenergien gut funktionieren, bei 100 keV jedoch an Grenzen stoßen. Bei dieser niedrigeren Energie streuen Elektronen in dünnen Siliziumschichten stärker seitlich und verteilen ihr Signal über zu viele Pixel, was feine Details verwischt. GaAs ist dichter und besteht aus schwereren Atomen, sodass 100-keV-Elektronen in deutlich kürzerer Strecke gestoppt werden. Das Team nutzte detaillierte Computersimulationen, um Silizium, GaAs und andere Detektormaterialien zu vergleichen und nachzuverfolgen, wie Elektronen beim Durchgang Energie abgeben. Beim GaAs stimmt die seitliche Ausbreitung der Elektronen gut mit der Pixelgröße von 36 Mikrometern überein, sodass sich das Signal eines Elektrons nur auf wenige benachbarte Pixel beschränkt. Dieses Gleichgewicht zwischen Eindringvermögen und Streuung ist entscheidend, um Schärfe zu erhalten und zugleich genügend Signal zu sammeln.

Jedes Elektron zählen, auch in dichten Strömen

Weil der Detektor einzelne Elektronentreffer zählt, muss er zuverlässig arbeiten, selbst wenn viele Elektronen in schneller Folge eintreffen. Die Autoren maßen zwei Aspekte: die rohe Anzahl an Pixel-Treffern und die Anzahl der aus Clustern benachbarter Pixel rekonstruierten einzelnen Elektronenevents. Sie entwickelten analytische Modelle, die beschreiben, wie der Detektor bei steigender Strahlstärke beginnt, Events zu verpassen oder zusammenzuführen – der sogenannte „Coincidence Loss“. Experimente zeigten, dass die Reaktion des Detektors bis zu Raten, bei denen ein typisches Kryo-EM-Experiment operiert, hinreichend linear bleibt; bei 28 Elektronen pro Pixel und Sekunde gingen nur etwa 5 Prozent der Events verloren. Sie untersuchten auch die Gleichmäßigkeit der Pixelantwort und fanden ein festes, zellartiges Muster, das durch winzige Unvollkommenheiten im GaAs-Kristall verursacht wird. Obwohl dieses Muster Zählungen leicht von Pixel zu Pixel verschiebt, ist es über viele Stunden extrem stabil, sodass ein einfaches Kalibrierungsbild es korrigieren kann.

Superauflösung: Zwischen den Pixeln sehen

Über das einfache Zählen hinaus wendet das Team eine „Superauflösungs“-Strategie an, um aus derselben Hardware zusätzlichen Detailreichtum zu gewinnen. Statt nur zu summieren, welche Pixel ausgelöst wurden, analysieren sie jeden Cluster beleuchteter Pixel, den ein einzelnes Elektron erzeugt, und schätzen, an welcher Stelle innerhalb des Pixelrasters das Elektron tatsächlich eingeschlagen ist. Anschließend platzieren sie an dieser Stelle ein glockenförmiges, glattes Markierungssignal auf einem feineren virtuellen Raster, wodurch die Abtastdichte effektiv verdoppelt wird. Messungen mit standardisierten Bildqualitätsbenchmarks zeigen, dass dieser Ansatz sowohl die Schärfe als auch die Detective Quantum Efficiency – ein Maß dafür, wie gut der Detektor Signal gegenüber Rauschen erhält – deutlich verbessert. Bei niedrigen Frequenzen erfasst der Detektor etwa 96 Prozent des idealen Informationsgehalts, und an der physikalischen Grenze, die durch den ursprünglichen Pixelabstand gesetzt ist, behält er noch mehr als die Hälfte. Praktisch gesehen verhält sich der Detektor so, als hätte er kleinere 27,5-Mikrometer-Pixel und ein größeres effektives Sichtfeld, ohne die Hardware zu verändern.

Was das für künftige Mikroskope bedeutet

Einfach gesagt ist dieser neue Detektor eine spezialisierte, hochschnelle Einzel-Elektronen-Kamera, abgestimmt auf Mikroskope, die bei 100 keV arbeiten. Durch die Kombination von GaAs-Sensoren mit fein abgestimmter Elektronik und fortgeschrittener Bildverarbeitung erzielen die Autoren scharfe, rauscharme Bilder bei gleichzeitig niedriger Elektronendosis – genau das, was nötig ist, um zerbrechliche biologische Strukturen sichtbar zu machen. Ihre Ergebnisse legen nahe, dass die 100-keV-Kryo-EM leistungsfähig und kosteneffizient sein kann, sofern sie mit auf diese Energie abgestimmten Detektoren kombiniert wird. Wenn diese Technologie reift und ihre kleinen geometrischen Eigenheiten besser verstanden sind, könnte sie dazu beitragen, die atomare Bildgebung biologischer Maschinerie mehr Labors weltweit zugänglich zu machen.
