Hochgeschwindigkeits-Laser-Doppler-Vibrometrie-Messungen an einem keilförmigen Bimorph-Resonator aus Aluminiumnitrid

Warum es wichtig ist, winzige Maschinen an die Grenze zu treiben

Moderne Telefone, Drohnen und Navigationsgeräte beruhen auf winzigen mechanischen Bauteilen, die Bewegungen und Drehungen erfassen. Diese mikroskopischen Geräte, sogenannte MEMS-Sensoren, werden üblicherweise schonend betrieben, um vorhersehbar und leicht steuerbar zu bleiben. In dieser Arbeit stellten die Forschenden eine mutige Frage: Was passiert, wenn man eine dieser winzigen schwingenden Strukturen nahezu so schnell antreibt, wie es das Material zulässt, und kann das die Genauigkeit zukünftiger Navigation erheblich verbessern?

Winzige schwingende Balken als Bewegungssensoren

Viele fortschrittliche Bewegungssensoren nutzen eine schwingende Masse zur Erkennung von Rotation. Bewegt sich die Masse sehr schnell hin und her, erzeugt jede Drehung des Geräts eine stärkere seitliche Kraft, was den Sensor empfindlicher macht. Kommerzielle Sensoren halten die Schwingungsgeschwindigkeit heute oft moderat, unter etwa 5 Metern pro Sekunde, um ein einfaches, lineares Verhalten zu gewährleisten. Das Team dieser Studie wollte diese Grenze durchbrechen und untersuchen, wie schnell ein mikroskaliger Balken sicher schwingen kann und welche neuen Verhaltensweisen auftreten, wenn er weit über den üblichen Bereich hinaus angeregt wird.

Ein keilförmiger Balken für hohe Geschwindigkeiten

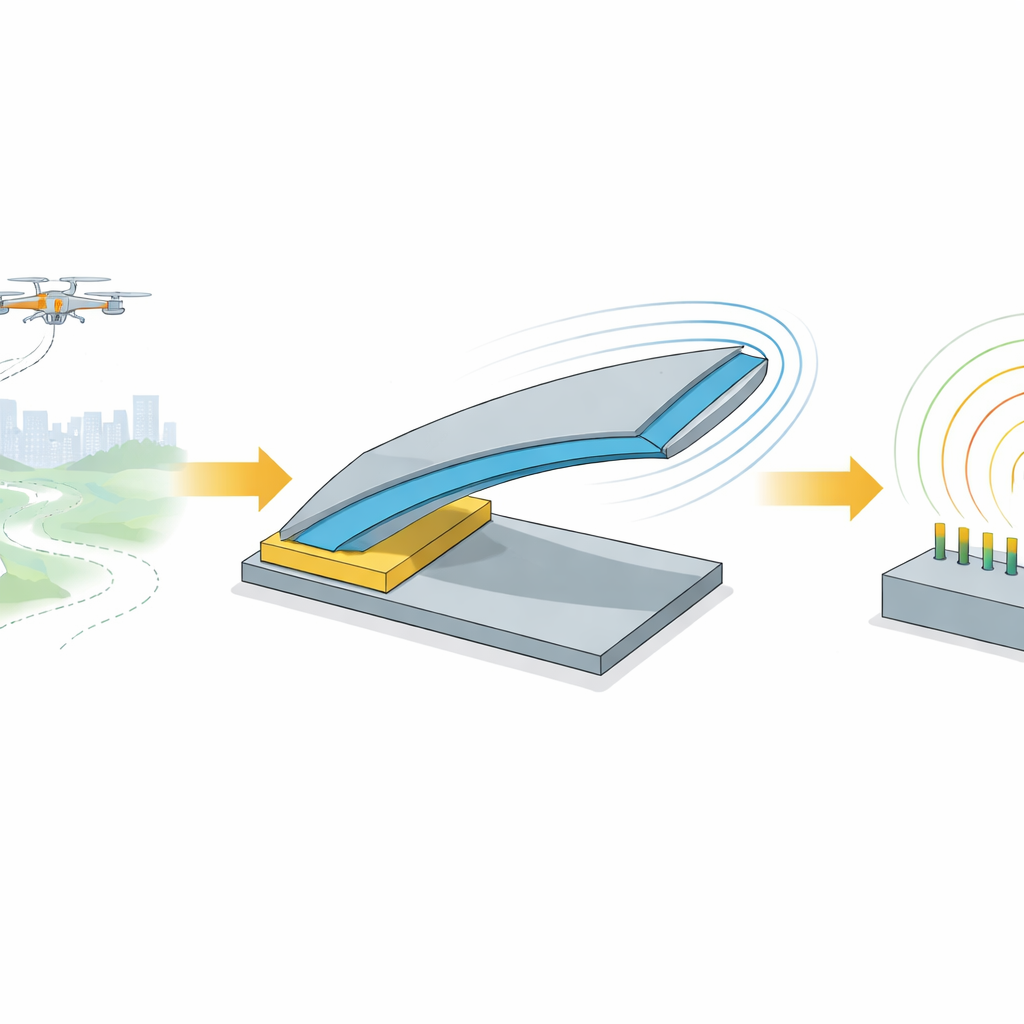

Die Forschenden nutzten einen schlanken, keilförmigen Balken aus Aluminiumnitrid, einem Material, das sich bei Anlegen einer elektrischen Spannung verformt. Der Balken ist nur etwa ein Mikrometer dick und einen halben Millimeter lang, an einem Ende fest eingespannt und am anderen frei wie ein Sprungbrett. Metalllagen über und unter dem aktiven Material ermöglichen es, den Balken aus der Ebene des Chips herauszubiegen, wenn hohe Spannungen angelegt werden. Diese einfache, längs verjüngte Struktur aus ausschließlich aktivem Material war ursprünglich für einen anderen Zweck entworfen worden, erwies sich aber als exzellenter Prüfstand, um extreme Spitzengeschwindigkeiten zu erreichen.

Extreme Bewegung mit Laserlicht messen

Um die Geschwindigkeit der Spitze des Balkens zu verfolgen, verwendete das Team Laser-Doppler-Vibrometrie, eine Technik, die einen fokussierten Laserpunkt auf die schwingende Oberfläche richtet und die Geschwindigkeit aus winzigen Verschiebungen des reflektierten Lichts liest. Sie bauten den Chip in eine kleine Vakuumkammer ein, um Luftwiderstand zu reduzieren, und trieben den Balken mit starken elektrischen Signalen an, die seine Hauptresonanz bei etwa 1,81 Megahertz durchfuhren. Durch sorgfältiges Formen dieser Anregungssignale konnten sie das Bauteil vor Überhitzung schützen und zugleich zeigen, wie sich die Resonanzantwort veränderte, als sie die Anregungsstärke von mild bis extrem steigerten.

Übergang in ein wildes nichtlineares Regime

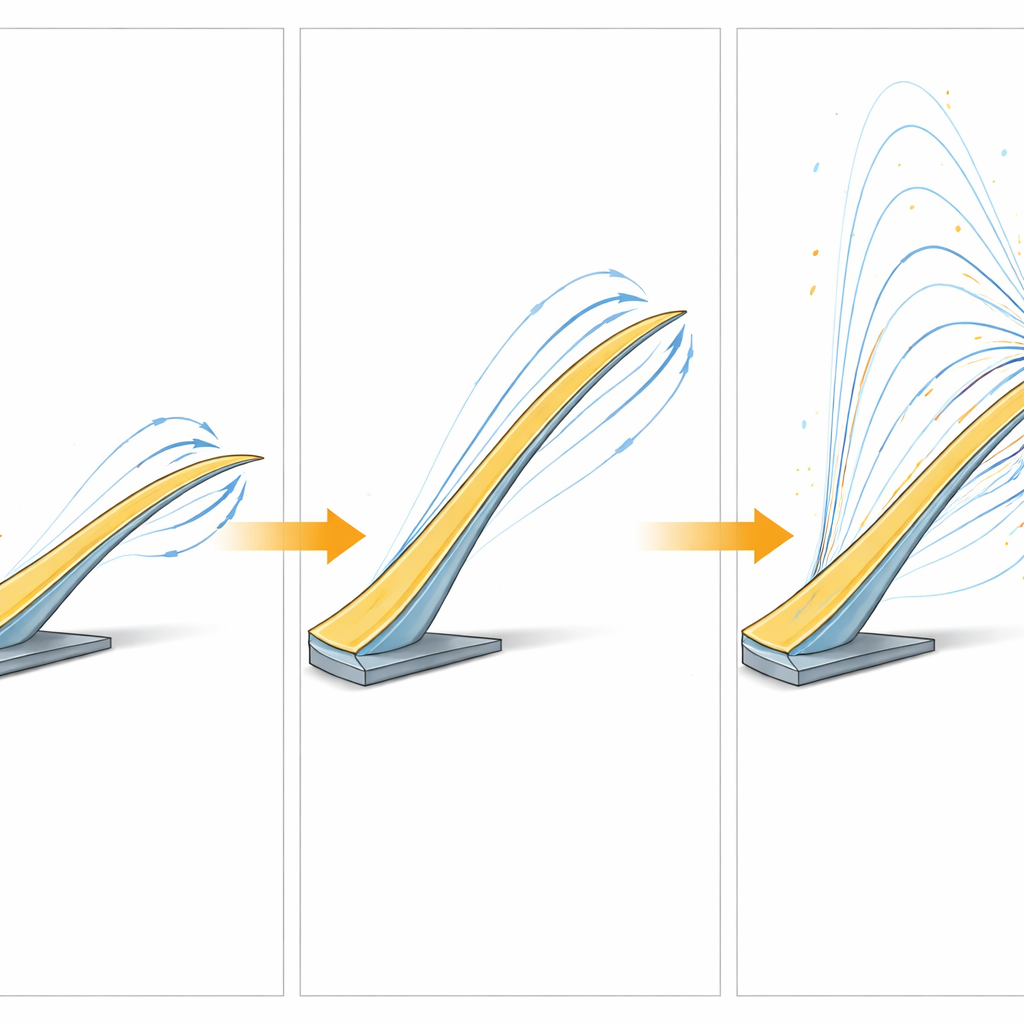

Bei niedrigen Anregungspegeln verhielt sich der Balken so, wie es Ingenieure bevorzugen: seine Antwort auf Frequenzänderungen war glatt und symmetrisch, Vorwärts- und Rückwärtsfahrten ergaben dasselbe Ergebnis. Als das Team die Spannung erhöhte, begann die Bewegung sich zu verzerren. Der Resonanzpegel knickte und verbreiterte sich, und die Antwort bei aufsteigenden bzw. absteigenden Frequenzfahrten stimmte nicht mehr überein, ein klares Zeichen klassischer Nichtlinearität. Bei den höchsten Anregungspegeln im Vakuum erreichte die Spitzengeschwindigkeit etwa 50 Meter pro Sekunde — ungefähr das Zehnfache dessen, was für ähnliche Geräte berichtet wurde — wobei plötzliche Amplitudensprünge und Hysteresschleifen auftraten, wenn Anregungsstärke und Frequenz variiert wurden. Numerische Simulationen mit einem gängigen Modell eines nichtlinearen Oszillators stimmten eng mit diesen Mustern überein und bestätigten, dass die zugrunde liegende Physik gut verstandenen, wenn auch selten erforschten, nichtlinearen Regeln folgte.

Wie nah an der Zerstörung ist zu nah?

Ein mikroskopischen Balken auf solche Geschwindigkeiten zu bringen, wirft naheliegende Fragen zur Versagenssicherheit auf. Die Forschenden schätzten sowohl das elektrische Feld im Aluminiumnitrid als auch die mechanische Dehnung im gebogenen Balken bei Spitzenauslenkung. Sie fanden heraus, dass das Bauteil bei etwa 90 % seines elektrischen Durchschlagslimits und ungefähr der Hälfte der erwarteten mechanischen Bruchdehnung arbeitete. Mit anderen Worten, das Experiment brachte den Resonator nahe an seine elektrischen und mechanischen Grenzen, ohne ihn tatsächlich zu zerstören, und lieferte damit eine realistische obere Grenze für die nutzbare Geschwindigkeit dieses Designs.

Was das für zukünftige Navigationsgeräte bedeutet

Indem gezeigt wurde, dass ein winziger Chip-Balken mit 50 Metern pro Sekunde schwingen kann und dabei kontrollierbar bleibt, demonstriert diese Arbeit, dass MEMS-Bauteile nicht auf sanften, linearen Betrieb beschränkt sein müssen. Stattdessen können Entwickler erwägen, nahe an die Materialgrenzen zu arbeiten, um deutlich höhere Empfindlichkeiten für Trägheitssensoren zu erschließen, die in anspruchsvollen Umgebungen wie GPS-freier Navigation eingesetzt werden. Obwohl dieses spezielle Bauteil nicht als Endprodukt optimiert war und noch Merkmale wie integrierte Messung in einer zweiten Richtung vermissen lässt, liefert es einen klaren Machbarkeitsnachweis: Durch sorgfältiges Management nichtlinearer Effekte kann extreme Schwingung von einem Problem zu einem mächtigen Werkzeug für die nächste Generation miniaturisierter Kreisel- und Beschleunigungssensoren werden.

Zitation: Liu, Z., Niu, X., Vatankhah, E. et al. High-velocity laser Doppler vibrometry measurements on an aluminum nitride bimorph wedge resonator. Commun Eng 5, 48 (2026). https://doi.org/10.1038/s44172-026-00595-7

Schlüsselwörter: MEMS-Resonator, Trägheitssensor, Laser-Doppler-Vibrometrie, nichtlineare Dynamik, Aluminiumnitrid
