Experimentelle Umsetzung einer vollbandigen Wellen-Antireflexion basierend auf zeitlich abgestuften Metamaterialien

Warum zurückgeworfene Wellen wichtig sind

Wann immer Licht, Funkwellen oder irgendeine andere Welle auf eine Änderung des Materials trifft – etwa Luft zu Glas in einer Kameraoptik – wird ein Teil davon zurückgeworfen. Diese Reflexionen verschwenden Energie, verfälschen Signale und begrenzen die Leistungsfähigkeit von Geräten von Solarzellen über 5G-Antennen bis zu optischen Chips. Ingenieure bekämpfen sie mit speziellen Beschichtungen und sorgfältig geformten Schaltungen, doch solche Maßnahmen wirken meist nur über einen begrenzten Bereich von Farben oder Frequenzen. Diese Arbeit berichtet über eine neue Methode, Reflexionen zu dämpfen, indem die Materialeigenschaften zeitlich verändert werden statt weitere Schichten im Raum zu stapeln, und zeigt die experimentelle Demonstration in realer Hardware zum ersten Mal.

Die Zeit als Stellschraube nutzen

Traditionelle Antireflexmethoden arbeiten im Raum: Eine dünne Schicht auf Glas aufbringen oder die Geometrie einer Schaltung schrittweise verändern, sodass die Welle den Übergang kaum bemerkt. In den letzten Jahren haben Theoretiker eine andere Frage gestellt: Was, wenn man den Raum unangetastet lässt und stattdessen die Eigenschaften des Materials plötzlich oder allmählich in der Zeit ändert, während die Welle hindurchläuft? Solche „temporalen Metamaterialien“ fügen der Gestaltung die Zeit als neuen Freiheitsgrad hinzu. Frühere Vorschläge zeigten, dass ein plötzlicher Wechsel eine Welle in „zeitreflektierte“ und „zeittransmittierte“ Anteile aufspalten und sogar ihre Frequenz verschieben kann, gingen dabei aber von idealen, stufenartigen Schaltvorgängen aus, die mit heutiger Elektronik und Photonik in hohen Geschwindigkeiten praktisch nicht erreichbar sind.

Vom abrupten Sprung zur sanften zeitlichen Rampe

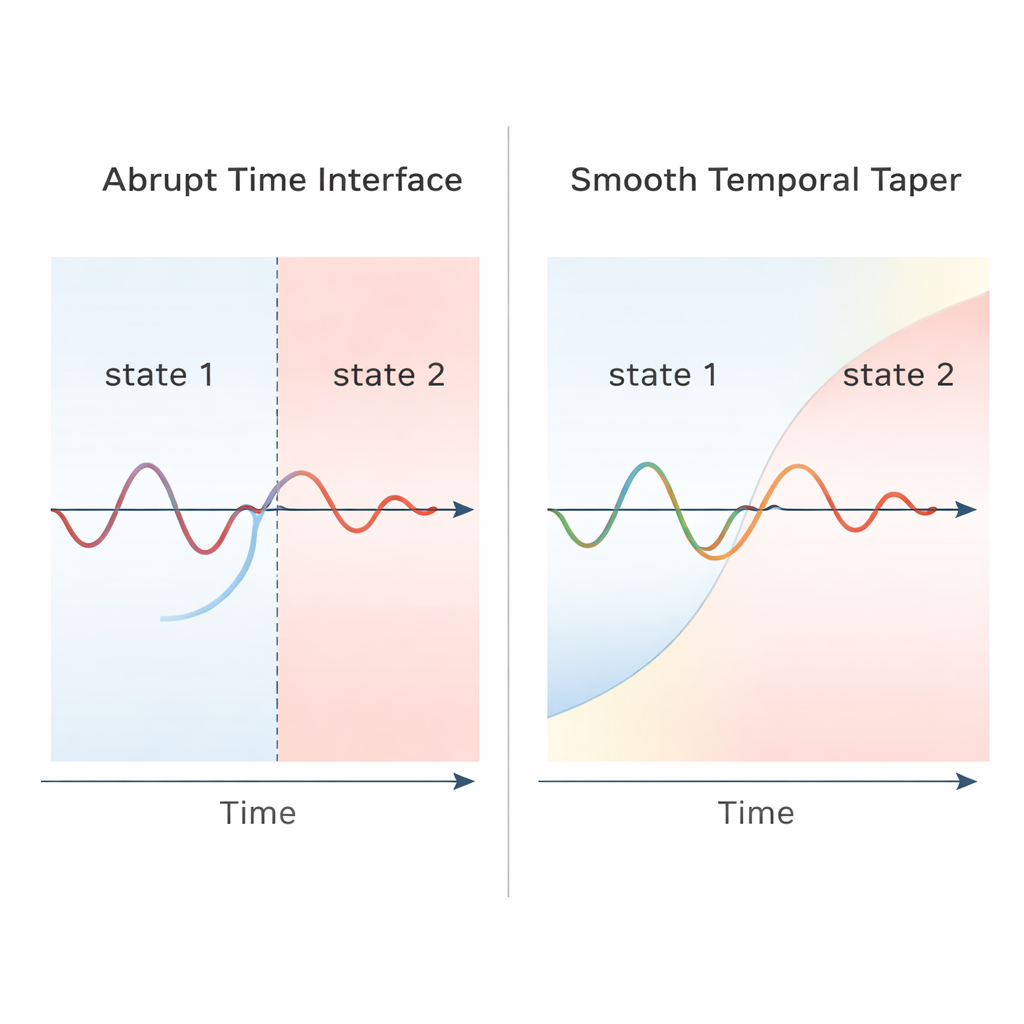

Die Autoren konzentrieren sich auf eine realistischere und leistungsfähigere Idee: eine „temporale Rampe“. Sie ist das zeitliche Gegenstück einer räumlichen Rampe – die sanfte Dickenänderung, die man nutzt, um zwei sehr unterschiedliche Leitungen zu verbinden. Statt der Dicke werden die effektiven elektrischen Eigenschaften des Materials über ein endliches Zeitfenster hinweg gleichmäßig variiert. Theoretische Analysen zeigen, dass eine gut geformte temporale Rampe Reflexionen über nahezu das gesamte Frequenzband unterdrücken kann, wobei nur eine unumgängliche Besonderheit bei genau Nullfrequenz verbleibt. Das Team leitet eine kompakte Formel dafür her, wie viel einer Welle als Funktion der Frequenz von einer allgemeinen temporalen Rampe reflektiert wird, und spezialisiert diese anschließend auf ein exponentielles Profil, das für besonders breitbandige Leistungen bekannt ist.

Aufbau einer zeitgeformten Schaltung

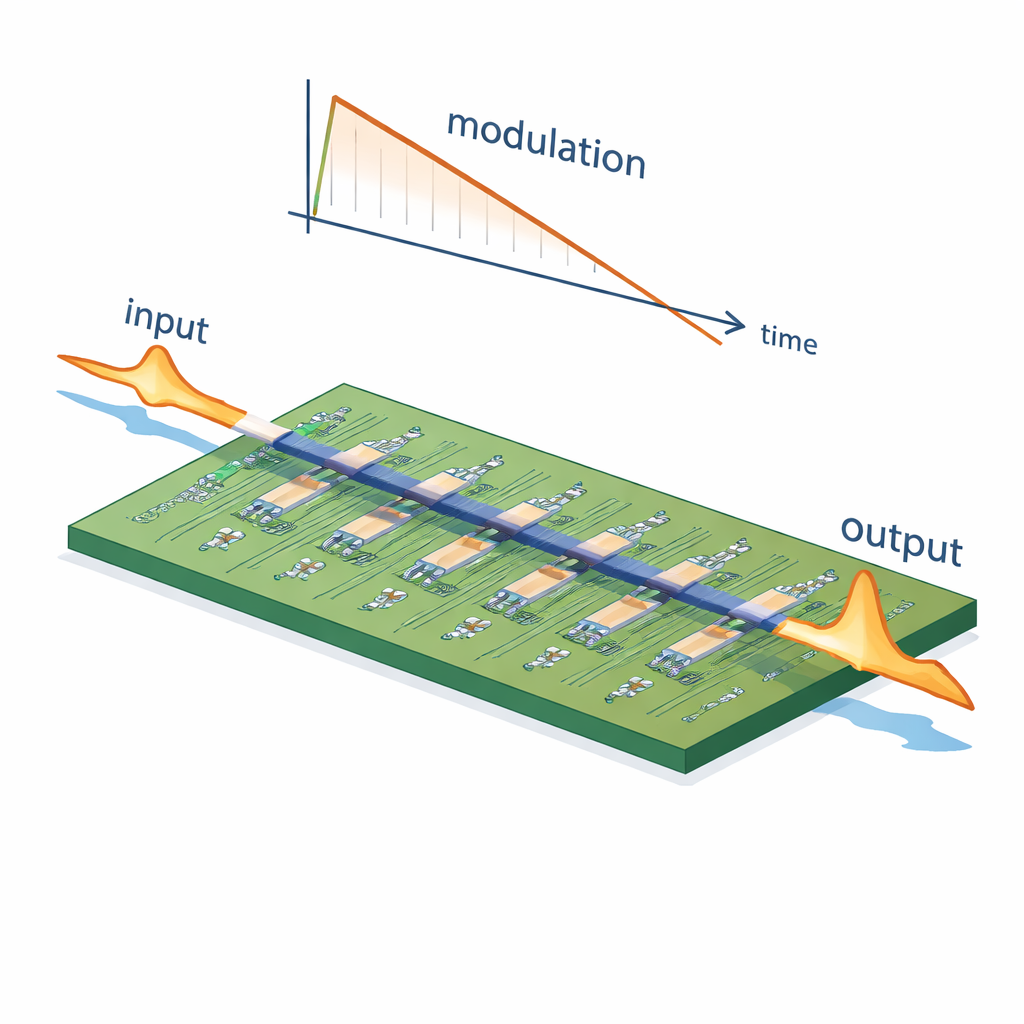

Um die Idee zu testen, bauen die Forschenden ein eindimensionales temporales Metamaterial, das sie temporale-Rampen-Übertragungsleitung (TTTL) nennen. Es handelt sich um eine Mikrowellenschaltung: eine Mikrostreifenleitung, unterteilt in 32 wiederholte Zellen, von denen jede mit einem Paar winziger spannungsgesteuerter Kondensatoren, sogenannter Varaktoren, bestückt ist. Indem alle Varaktoren mit einer sorgfältig geformten Rampenspannung versorgt werden, verdoppeln sie in etwa neun Nanosekunden die effektive Kapazität der Leitung glatt, wodurch sich deren Wellenimpedanz zeitlich ändert. Ein spezielles „differenzielles Modulations“-Schema schaltet jedes Varaktorenpaar entgegengesetzt, sodass die starke Steuerspannung auf dem Hauptpfad ausgeglichen wird und das deutlich schwächere Testsignal sauber gemessen werden kann, ohne von der Modulation überlagert zu werden.

Beobachtung: Wellen ändern die Frequenz statt zurückzuprallen

Mit diesem Aufbau senden die Forschenden einen kurzen, gaußförmigen Mikrowellenpuls in die TTTL und triggern die temporale Rampe genau dann, wenn der Puls die Mitte der Leitung erreicht. Zuerst vergewissern sie sich, dass die statischen Eigenschaften der Leitung den Simulationen entsprechen, sodass spätere Effekte wirklich aus der zeitlichen Variation stammen. Anschließend analysieren sie, wie sich das Spektrum des Ausgangspulses verschiebt: Ein Puls, der bei 80 MHz zentriert ist, kommt mit seinem Maximum nahe 55 MHz heraus, in guter Übereinstimmung mit der aus grundlegenden Erhaltungsgesetzen vorhergesagten Frequenzänderung zwischen dem anfänglichen und dem finalen effektiven Medium. Entscheidend ist der Vergleich zweier Fälle am Eingangsanschluss: ein scharfes Umschalten der Leitungsparameter versus die sanfte temporale Rampe. Der abrupte Wechsel erzeugt ein deutliches zeitreflektiertes Signal, das einige zehn Nanosekunden nach dem ursprünglichen Puls auftritt und auch als breite spektrale Komponente sichtbar ist. Wird stattdessen die temporale Rampe angewendet, verschwindet diese verzögerte Reflexion nahezu vollständig über ein breites Frequenzband und es verbleibt nur ein kleiner Niederfrequenzrest, der mit einer bekannten theoretischen Einschränkung verknüpft ist.

Anpassung an unterschiedliche angeschlossene Lasten

Über den Nachweis hinaus, dass temporale Rampen wie versprochen funktionieren, zeigen die Autoren, dass sie als flexible Impedanzwandler dienen können. In vielen realen Systemen stimmt die Last am Ende einer Leitung – ein Leistungsverstärker, eine Antenne oder ein Energiesammler – nicht mit der Leitungsimpedanz überein, was Reflexionen verursacht. Hier beginnt die TTTL mit einer festen Startimpedanz, wird aber zeitlich geformt, sodass sich ihre Impedanz in Richtung des Werts der angeschlossenen Last entwickelt. Experimente mit mehreren unterschiedlichen Lasten zeigen, dass das zeitreflektierte Signal beim Einsatz der temporalen Rampe deutlich abnimmt, obwohl keine zusätzlichen räumlichen Anpassungsschaltungen hinzugefügt werden. Diese dynamische, programmierbare Anpassung unterscheidet sich von herkömmlichen festen Rampen oder exotischen aktiven Schaltungen und könnte besonders attraktiv sein, wenn sich die Betriebsbedingungen schnell ändern.

Was das für die Zukunft bedeutet

Für Nicht-Spezialisten ist die Kernaussage: Die Autoren haben gezeigt, dass man eine starke Fehlanpassung zwischen zwei Teilen eines Wellensystems „verstecken“ kann, nicht durch zusätzliches Hardware-Einfügen, sondern indem man das System kurzzeitig und sanft in der Zeit umformt, während die Welle hindurchläuft. Ihre temporale Rampe eliminiert Reflexionen nahezu vollständig über einen breiten Frequenzbereich, verschiebt gleichzeitig die Farbe (Frequenz) der Welle und passt sich an verschiedene Endlasten an. Obwohl die Demonstration bei Funkfrequenzen auf einer Leiterplatte stattfindet, ließen sich dieselben Prinzipien mit schnelleren Schaltelementen bis in den optischen Bereich übertragen und könnten künftigen photonischen Chips und sogar nanoskaligen plasmonischen Bauelementen helfen, Licht mit deutlich weniger Verlust und Verzerrung zu steuern.

Zitation: Hou, H., Peng, K., Wang, Y. et al. Experimental realization of a full-band wave antireflection based on temporal taper metamaterials. Commun Phys 9, 64 (2026). https://doi.org/10.1038/s42005-026-02500-2

Schlüsselwörter: temporale Metamaterialien, Antireflexion, Impedanzanpassung, Mikrowellen-Photonik, zeitvariierende Medien
