Mikrostrukturelle Verfeinerung und Verbesserung der mechanischen Eigenschaften der AZ91‑Magnesiumlegierung durch mehrdirektionales Schmieden bei Raumtemperatur

Leichtere Metalle für alltägliche Maschinen

Von Flugzeugen und Elektroautos bis zu tragbaren Geräten suchen Ingenieure nach Metallen, die zugleich sehr fest und sehr leicht sind. Magnesiumlegierungen gehören zu den leichtesten strukturellen Metallen, sind aber oft schwierig zu verformen und zu härten, ohne energieintensive Erwärmungsschritte. Diese Studie untersucht einen einfachen Weg, um aus einer gebräuchlichen Magnesiumlegierung namens AZ91 mehr Festigkeit und Zähigkeit herauszuholen, indem eine sorgfältige Schmiedebehandlung bei Raumtemperatur statt energieintensiver Hochtemperaturprozesse angewendet wird.

Wie wiederholtes Verformen Metall verändert

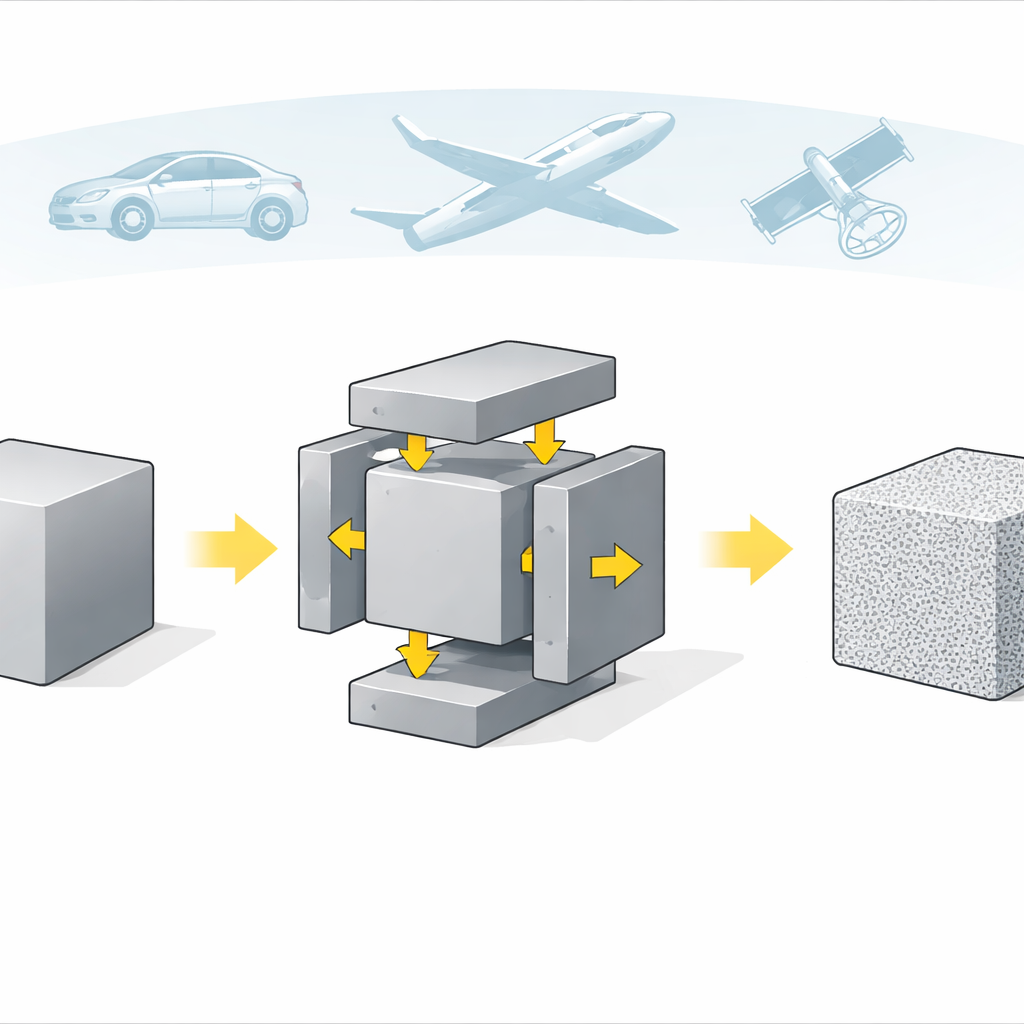

Die Forschenden konzentrierten sich auf eine Methode namens mehrdirektionales Schmieden, was im Grunde genau das bedeutet: Ein kleiner Metallblock wird nacheinander aus verschiedenen Richtungen gepresst. In dieser Arbeit wurden Würfel aus der AZ91‑Magnesiumlegierung, etwa so groß wie ein großer Würfel, neunmal bei Raumtemperatur gepresst. Jeder Pressvorgang verkürzte den Block nur um etwa 8 Prozent, und die Pressrichtung wurde so gedreht, dass nacheinander alle drei Dimensionen beansprucht wurden. Dieser Ansatz mit kleinen Schritten und vielen Durchgängen war darauf ausgelegt, Risse in einem Metall zu vermeiden, das bei Kälte normalerweise spröde ist, und trotzdem eine große Gesamteinwirkung zu erreichen.

Im Inneren des Metalls nachschauen

Um zu untersuchen, was diese wiederholten Pressen an der inneren Struktur bewirkten, analysierte das Team die Proben auf mehreren Skalen. Optische und Elektronenmikroskope zeigten, wie sich die grobe, baumartige Gussstruktur der Ausgangslegierung veränderte. Nach einer standardmäßigen Wärmebehandlung wuchsen die Körner — die winzigen kristallinen Bausteine des Metalls — tatsächlich größer und wurden runder. Nach neun Schmiededurchgängen bei Raumtemperatur jedoch wurden diese großen Körner in viel kleinere aufgebrochen, und das Netz sekundärer, aluminiumreicher Partikel wurde entlang der neuen Korngrenzen feiner verteilt. Röntgendiffraktionsmessungen bestätigten, dass die kleinsten Bausteine innerhalb der Körner, die Kristallite, feiner wurden und dass die Dichte von Gitterfehlern, sogenannten Versetzungen, stark anstieg.

Stärker und zäher ganz ohne Hitze

Die strukturellen Veränderungen führten zu deutlichen Leistungsgewinnen. Druckversuche zeigten, dass die Fähigkeit der Legierung, einer Quetschbelastung zu widerstehen, im Vergleich zum wärmebehandelten Zustand um fast 48 Prozent zunahm. Der Widerstand gegen Eindrücken, gemessen mit der Vickers‑Härte, stieg um etwa 22 Prozent. Interessanterweise lag die härteste Zone nicht an der äußeren Oberfläche, sondern im Kern der geschmiedeten Würfel, was darauf hindeutet, dass die intensivste Verformung im Inneren stattfand, wo die Platten die Probe griffen. Trotz dieses Festigkeitszuwachses behielt das Material eine gute Zähigkeit, wie die größere Fläche unter den Spannungs‑Dehnungs‑Kurven nach dem Schmieden zeigt.

Warum kleinere Strukturen Metalle stärker machen

Die Studie zeigt, dass zwei Haupteffekte zusammenwirken, um die Legierung zu härten. Erstens schaffen das Aufbrechen großer Körner in kleinere mehr Grenzflächen, die als Hindernisse für die Bewegung von Versetzungen wirken — den winzigen linienförmigen Defekten, die plastische Verformung tragen. Das folgt einem bekannten metallurgischen Prinzip: Je feiner die Körner, desto stärker das Metall. Zweitens füllt das Schmieden bei Raumtemperatur das Material mit Versetzungen und verhindert, dass diese sich umordnen und gegenseitig aufheben, wie es bei höheren Temperaturen üblich wäre. Gleichzeitig werden die aluminiumreichen Partikel, die die Struktur schmücken, in kleinere Fragmente zerschlagen und entlang der neuen Korngrenzen verteilt, wo sie wie Nadelstiche wirken, die diese Grenzflächen fixieren und weiteres Gleiten erschweren.

Was das für Bauteile im echten Leben bedeutet

Kurz gesagt demonstriert die Arbeit, dass eine sorgfältig gesteuerte Serie von sanften Quetschungen bei Raumtemperatur eine gewöhnliche gegossene Magnesiumlegierung in ein deutlich stärkeres und zäheres Material verwandeln kann, ganz ohne Öfen oder aufwändige Werkzeuge. Durch die Kombination von Korngrößenverfeinerung, Versetzungsaufbau und Partikelverankerung bietet dieser einfache Prozess eine kosteneffiziente Möglichkeit, leichte Bauteile für Autos, Flugzeuge und Verteidigungssysteme herzustellen, die höhere Lasten tragen können, ohne die Sicherheit zu beeinträchtigen. Er legt nahe, dass Leichtmetalle wie Magnesium mit schlauen Verarbeitungsstrategien eine noch größere Rolle dabei spielen können, künftige Maschinen effizienter zu machen.

Zitation: Şahbaz, M., Nalkıran, S. Microstructural refinement and mechanical property enhancement of AZ91 magnesium alloy via room-temperature multi-directional forging. Sci Rep 16, 9745 (2026). https://doi.org/10.1038/s41598-026-42311-7

Schlüsselwörter: Magnesiumlegierungen, Korngrößenverfeinerung, Schmieden, Leichtbaumaterialien, mechanische Festigkeit
