Experimentelle Bewertung und Genauigkeitsanalyse induktiver Stromwandler unter realistischen, nichtlinearen und harmonikareichen Lastbedingungen

· Zurück zur Übersicht

Warum Stromzähler leise abdriften können

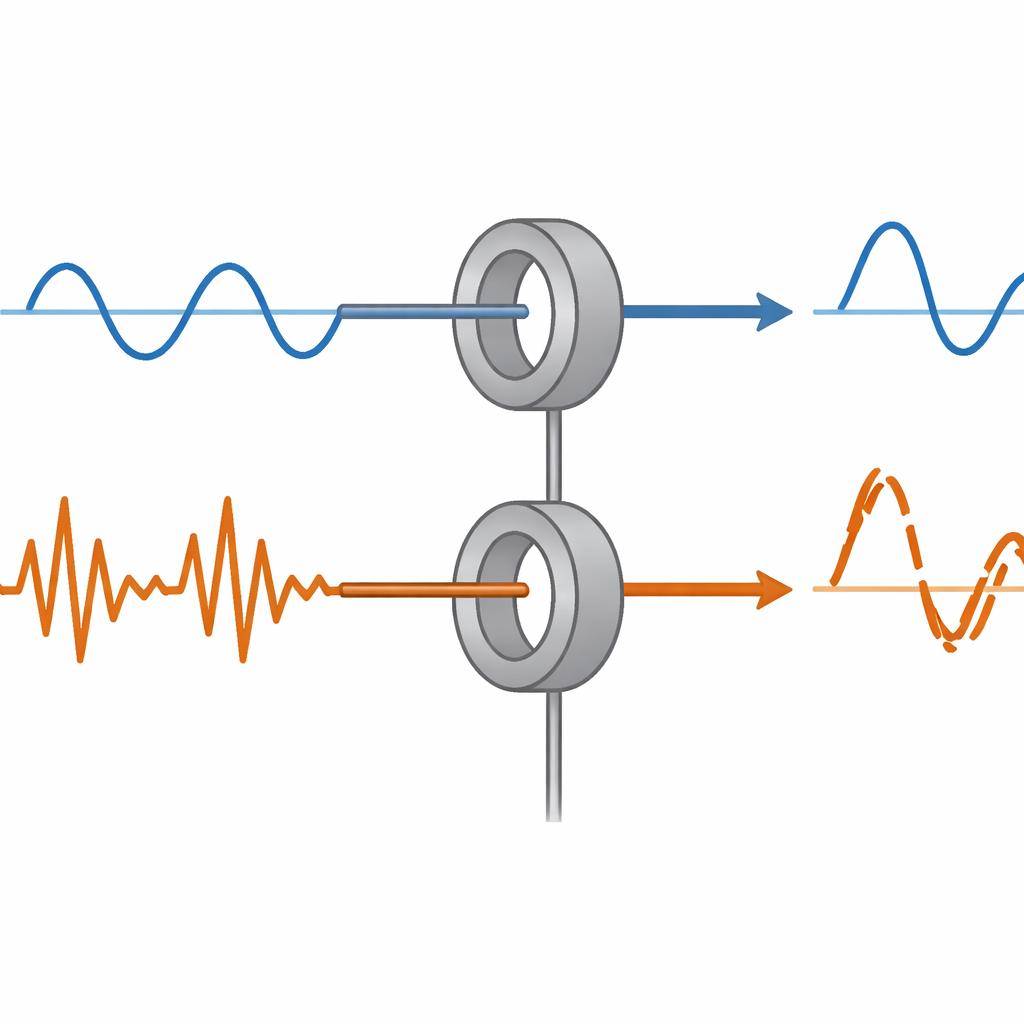

Hinter jeder Stromrechnung, jedem Schutzrelais oder Smart Meter sitzt ein unscheinbares Bauteil: der Stromwandler. Seine Aufgabe ist es, große Ströme auf sichere, messbare Größen herunterzutransformieren. Diese Arbeit stellt eine aktuelle Frage: Wenn Haushalte und Fabriken zunehmend Elektronik enthalten, die die Stromwelle verformt, kann man diesen seit langem vertrauten Wandlern dann noch vertrauen? Durch die Nachbildung realer, verzerrungsreicher Bedingungen im Labor zeigen die Autoren detailliert, wann und wie Stromwandler beginnen, ein verzerrtes Bild zu liefern.

Figure 1
Figure 1.

Von sauberen Wellen zur unordentlichen Realität

Im Lehrbuch wird der elektrische Strom als glatte Sinuswelle gezeichnet. In echten Gebäuden hingegen saugen Geräte wie Antriebe, Fernseher, Entladungslampen und Netzteile den Strom in kurzen, ungleichmäßigen Stößen. Diese „nichtlinearen“ Lasten füllen den Strom mit zusätzlichen Frequenzkomponenten, den Oberschwingungen, und drängen die Transformatorkerne aus ihrem bequemen Arbeitsbereich. Die Studie konzentriert sich auf zwei weit verbreitete Niederspannungs-Stromwandler mit Nennwerten 50/5 A und 100/5 A und fragt, wie getreu sie sowohl gutmütige, annähernd sinusförmige Ströme als auch deutlich unordentlichere Wellenformen wiedergeben können.

Ein realistischer Prüfstand im Labor

Um diese Frage zu untersuchen, bauten die Forschenden einen Laboraufbau nach, der der industriellen Praxis entspricht. Eine 230 V-Wechselspannungsquelle speist echte Verbraucher, die so angeordnet sind, dass sieben verschiedene Lastbedingungen entstehen, von einfacher linearer Belastung bis zu stark gepulsten, asymmetrischen Strömen. Ein Präzisionswiderstand in der Hauptleitung zeichnet den „wahren“ Strom auf, während die beiden in Reihe geschalteten Stromwandler ihre heruntergerechneten Versionen liefern. Ein digitales Oszilloskop erfasst synchronisierte Wellenformen und berechnet mehrere Kennwerte: den Effektivwert (RMS) des Stroms, der der Energiabrechnung zugrunde liegt; die Gesamtoberschwingungsverzerrung (THD), die misst, wie weit eine Welle von einem reinen Sinus abweicht; den Verhältnisfehler zwischen tatsächlichem und gemessenem Strom; und den Phasenfehler, also die Zeitverschiebung zwischen Primär- und Sekundärstrom.

Was passiert, wenn Verzerrung und Strom zunehmen

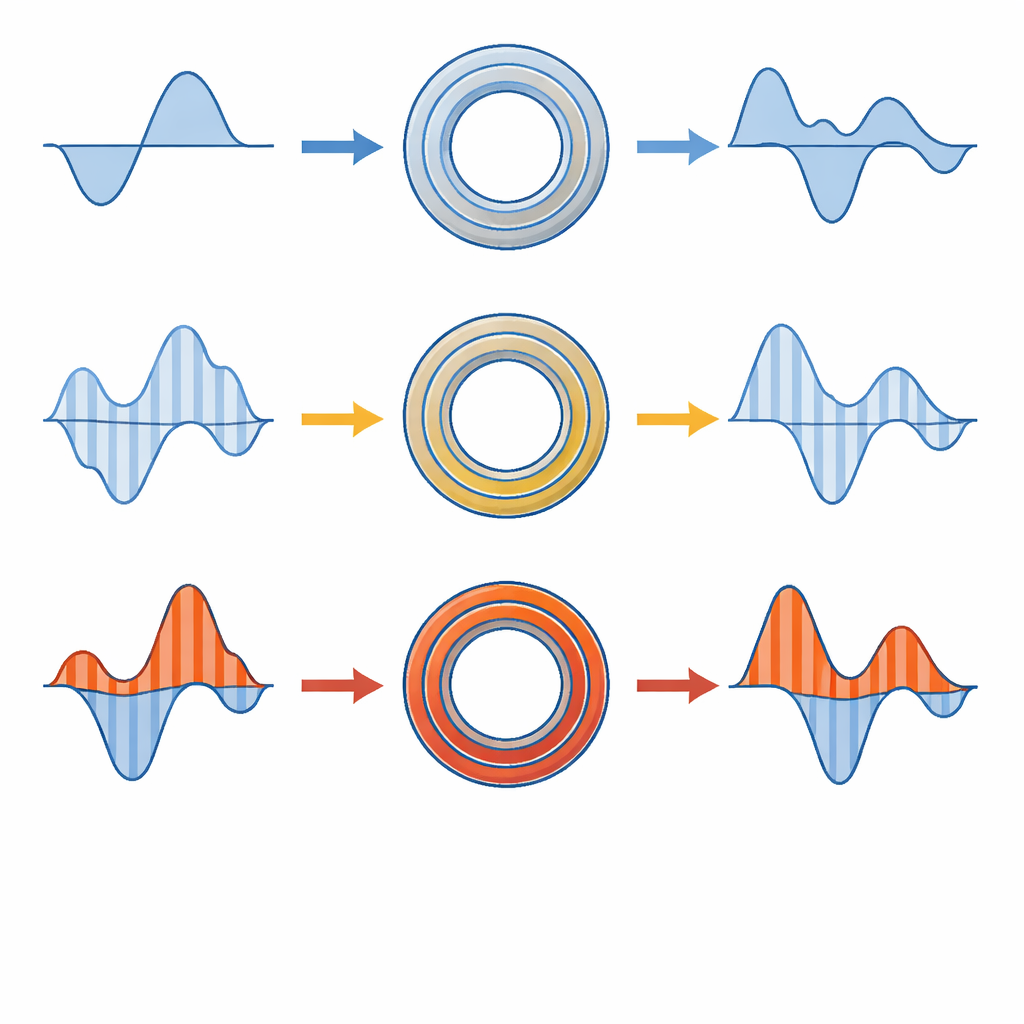

Unter sanften, annähernd sinusförmigen Bedingungen verhalten sich beide Wandler wie in ihren Datenblättern angegeben. Sie reproduzieren den Strom mit nur winzigen Verhältnisfehlern unter 1 % und sehr kleinen Phasenverschiebungen, und ihre Oberschwingungsverzerrung ist nur geringfügig schlechter als die der Quelle. Sobald nichtlineare Lasten ins Spiel kommen, ändert sich die Lage. Gepulste, stark verzerrte Ströme treiben die magnetischen Kerne in Richtung Sättigung. Die Wandler unterschätzen oder überschätzen dann den tatsächlichen Strom, zeigen große Verhältnisfehler, die 40 % übersteigen können, und fügen erhebliche zusätzliche Verzerrungen hinzu. Gleichzeitig läuft die Phase des Sekundärstroms der des Primärstroms um mehrere Grad hinterher oder voran, was für Schutzrelais kritisch sein kann, die in Millisekunden reagieren müssen.

Figure 2
Figure 2.

Hoher Strom allein kann problematisch sein

Die Experimente zeigen außerdem, dass selbst wenn die Wellenform nahezu ideal aussieht, allein das Erhöhen des Stroms die üblichen Annahmen brechen kann. In einem Test mit sauberer, aber hochamplitudiger Stromaufnahme unterschätzte der 50/5-Wandler den wahren RMS-Strom stark, mit Verhältnisfehlern über 60 % und einer THD, die weit über 100 % stieg — eindeutige Hinweise auf tiefe Kernaussättigung. Der höher ausgelegte 100/5-Wandler schnitt besser ab, zeigte jedoch weiterhin beträchtliche Fehler. In allen sieben Fällen zeichnete sich dasselbe Muster ab: Mit zunehmendem Stromniveau oder steigender Oberschwingungsanteile wuchsen Amplituden- und Phasenfehler gemeinsam, was zeigt, dass herkömmliche Genauigkeitsklassen, die nur für sinusförmige Prüfungen definiert sind, nicht beschreiben, was in den heute verzerrten Netzen wirklich geschieht.

Was das für Netze und künftige Lösungen bedeutet

Für den Laien ist die Schlussfolgerung einfach: Wenn die Stromwelle stark verzerrt ist, können gewöhnliche Stromwandler Ströme kleiner oder anders erscheinen lassen, als sie tatsächlich sind, und ihre Zeitabstimmung kann sich verschieben. Diese Kombination untergräbt korrekte Abrechnungen, verfälscht Netzplanung und kann Schutzsysteme verzögern oder fehltriggern. Indem die Studie sorgfältig abbildet, wie Fehler mit Verzerrung und Last wachsen, liefert sie die nötige „Bodenwahrheit“, um Standards zu verbessern und intelligentere Korrekturverfahren zu entwickeln. Sie weist auf künftige Lösungen wie Echtzeit-Fehlerüberwachung, Oberschwingungskompensation und KI-Modelle hin, die vorhersagen, wann ein Wandler seinen sicheren Arbeitsbereich verlässt. Zusammen könnten solche Fortschritte Messgeräte zuverlässig halten, selbst wenn unsere Stromnetze immer stärker von nichtlinearer Elektronik durchdrungen werden.

Zitation: Daouli, B.H.L., Mana, H., Labiod, C. et al. Experimental evaluation and accuracy analysis of inductive current transformers under realistic nonlinear and harmonic-rich load conditions. Sci Rep 16, 8933 (2026). https://doi.org/10.1038/s41598-026-41709-7

Schlüsselwörter: Stromwandler, Oberschwingungsverzerrung, nichtlineare Lasten, Messgenauigkeit, Netzqualität
