Optimierung von Split‑Ring‑Resonator‑Schlitzen mittels levy‑opposition‑verstärkter Newton‑Raphson‑Methode für ein hochgewinnendes UWB‑Vivaldi‑Antennendesign

Intelligentere Antennen für schärfere drahtlose Wahrnehmung

Von medizinischen Scannern, die winzige Tumore entdecken, bis zu Radar‑Systemen, die durch Wände oder Trümmer sehen: Viele moderne Anwendungen benötigen Antennen, die ein sehr breites Frequenzspektrum gleichzeitig verarbeiten können. Diese Arbeit zeigt, wie ein neuer, mathematikgetriebener Entwurfsansatz die Leistung einer kompakten Ultra‑Wideband‑Vivaldi‑Antenne steigern kann, sodass sie leistungsfähiger, effizienter und dennoch kostengünstig herstellbar bleibt.

Warum Breitbandantennen wichtig sind

Ultra‑Wideband‑Antennen sind wertvoll, weil sie sehr kurze Impulse senden und empfangen können, die viele Informationen tragen und Materialien wie menschliches Gewebe, Boden oder Baustoffe durchdringen. Vivaldi‑Antennen sind dafür eine beliebte Wahl: flache Metallformen, auf Leiterplatten gedruckt, die sich von Natur aus für große Frequenzbereiche und schmale, nach vorn gerichtete Strahlen eignen. Diese Eigenschaften sind ideal für Anwendungen wie Brustkrebs‑Bildgebung, Bodenradar und kurzreichweitige Hochgeschwindigkeits‑Datenverbindungen. Versuchen Ingenieure jedoch, Vivaldi‑Antennen klein und billig zu gestalten — mit kompakten Layouts und kostengünstigen Leiterplattenmaterialien —, sinkt oft der Gewinn und die untere nutzbare Frequenz steigt, was die Eindringtiefe und Klarheit solcher Systeme einschränkt.

Naturinspirierte Suche zur Designführung

Anstatt Antennenformen durch Ausprobieren zu optimieren, verwenden die Autoren eine rechnergestützte Suchstrategie, die automatisch die beste Geometrie findet. Ausgehend von einer jüngeren Optimierungsmethode, die auf der klassischen Newton–Raphson‑Methode basiert und Steigungsinformationen nutzt, fährt sie schnell auf vielversprechende Lösungen zu. Alleinstehend kann diese Methode jedoch in „gut, aber nicht optimalen“ Lösungen stecken bleiben. Um das zu verhindern, ergänzt das Team sie mit zwei Ideen aus Studien zu Tierverhalten und randomisierten Suchverfahren. Ein „random opposition“-Schritt erkundet bewusst nicht nur eine Kandidatenlösung, sondern auch deren Gegenstück innerhalb des erlaubten Designraums, wodurch die Suche verbreitert wird. Ein „Lévy‑Flug“-Schritt führt gelegentlich lange Sprünge ein, wie sie bei den Suchmustern von futternden Tieren beobachtet werden, und hilft dem Algorithmus, aus Sackgassen zu entkommen und weiter zu explorieren.

Intelligente Muster in die Antenne einarbeiten

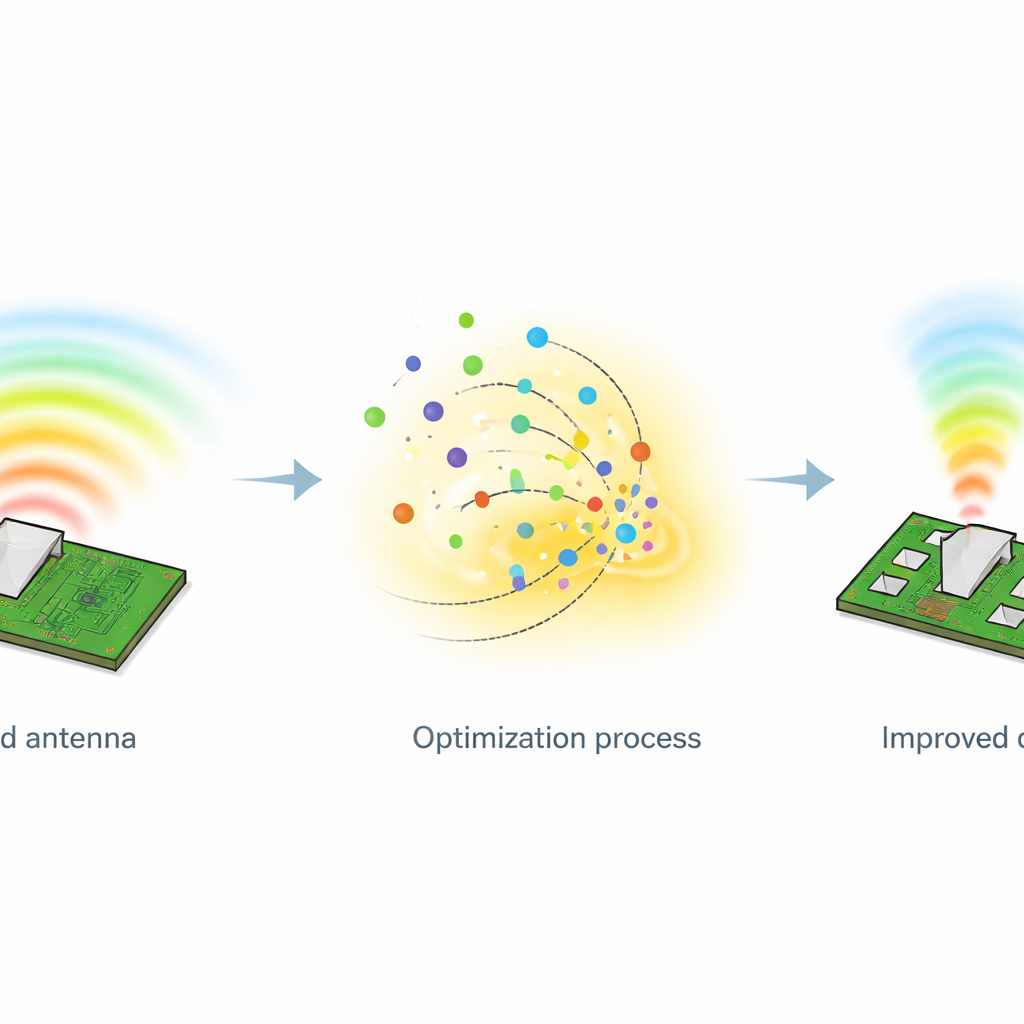

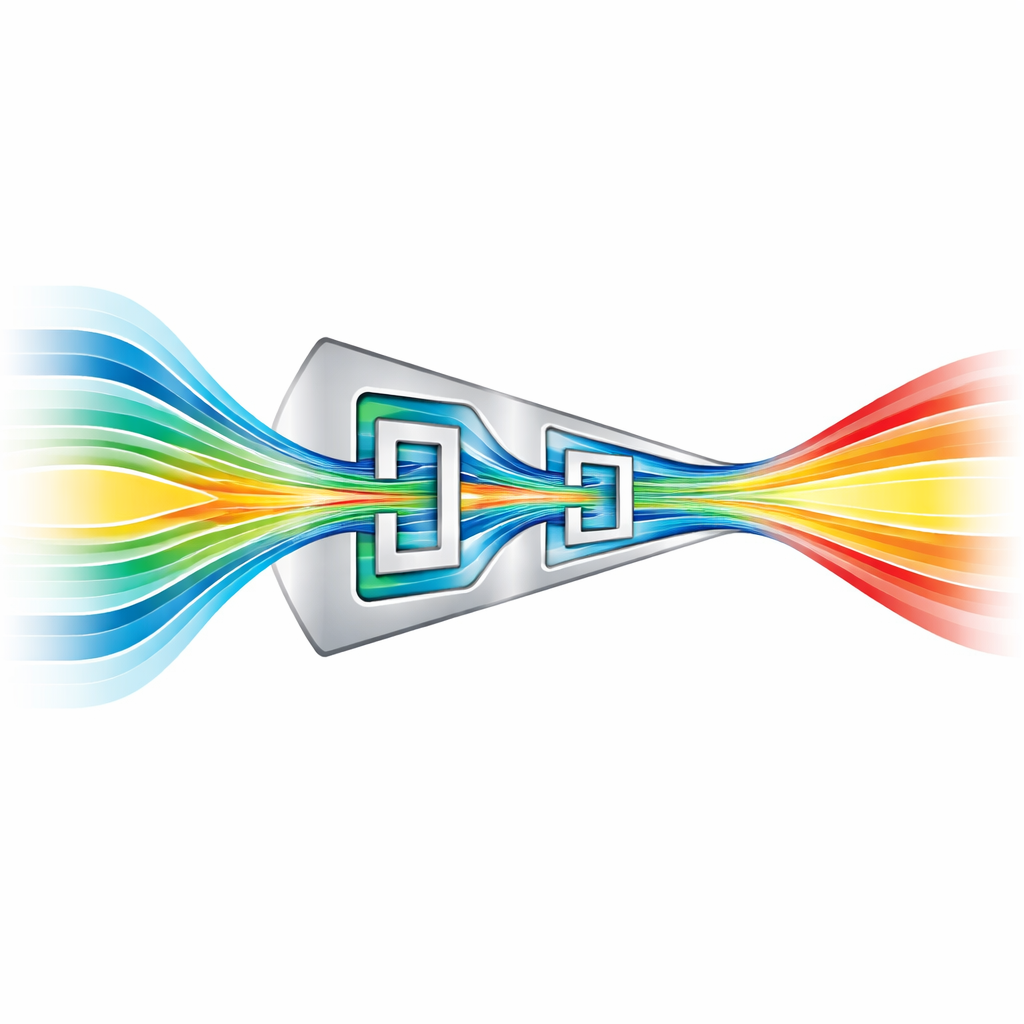

Sobald der verbesserte Optimierer — bezeichnet als NRBO‑LO — bereitsteht, setzen die Forscher ihn auf eine konkrete Antennenaufgabe an. Ausgangspunkt ist eine kompakte antipodale Vivaldi‑Antenne, auf einem standardmäßigen FR‑4‑Leiterplattenmaterial mit nur 40 mal 40 Millimetern Größe gedruckt. In die strahlende Metallfläche und die darunter liegende Ground‑Ebene schneiden sie dann winzige, quadratische Ring‑förmige Schlitze, sogenannte Split‑Ring‑Resonatoren. Diese Ringe wirken als gezielte „Metamaterial“-Elemente: Durch die Störung der Stromverteilung verlängern sie effektiv die elektrische Länge der Antenne, ohne die physische Größe zu vergrößern. NRBO‑LO passt acht geometrische Parameter dieser Ringe an und kommuniziert dabei zwischen MATLAB (das den Optimierer ausführt) und einem 3D‑Elektromagnetik‑Simulator, der bewertet, wie gut jede Kandidatengeometrie das gewünschte Verhalten erfüllt.

Was die optimierte Antenne leistet

Das vom Algorithmus gefundene beste Design senkt die untere Betriebsgrenze der Antenne von etwa 4,8 Gigahertz auf rund 3 Gigahertz und deckt damit vollständig das Standard‑Ultra‑Wideband‑Fenster 3,1–10,6 Gigahertz ab. Gleichzeitig steigt der maximale realisierte Gewinn von 7,7 auf 9,2 Dezibel, was bedeutet, dass die Antenne Energie im Hauptkeulenbereich stärker sendet und empfängt. Messungen zeigen außerdem eine hohe durchschnittliche Effizienz von etwa 75 Prozent mit einem Spitzenwert um 91 Prozent, was darauf hinweist, dass ein Großteil der eingespeisten Leistung tatsächlich abgestrahlt wird statt als Wärme verloren zu gehen. Zeitbereichstests, die gesendete und empfangene Impulse in verschiedenen Orientierungen vergleichen, zeigen geringe Verzerrung und hohe Übereinstimmung zwischen ausgehenden und eingehenden Wellenformen — entscheidend für Bildgebungs‑ und Radarsysteme, die auf saubere Echos angewiesen sind.

Vergleich und Bedeutung

Im Vergleich zu anderen in der Literatur beschriebenen Vivaldi‑Designs zeichnet sich diese Antenne dadurch aus, dass sie große Bandbreite, hohen Gewinn und sehr kompakte Abmessungen auf einem kostengünstigen Material kombiniert. Manche konkurrierenden Antennen bieten ähnlichen oder leicht höheren Gewinn, jedoch auf Kosten deutlich größerer Leiterplatten oder teurer Spezialsubstrate. Andere sind klein, bieten aber nicht dieselbe Bandbreite oder Leistung. Hier ermöglicht die clevere Verwendung von Split‑Ring‑Schlitzen, abgestimmt durch den NRBO‑LO‑Algorithmus, der Antenne eine Leistung, die über ihr Gewicht hinausgeht, und macht sie zu einem attraktiven Kandidaten für tragbare medizinische Scanner, kompakte Breitbandradare und nächste‑Generations‑Kurzstrecken‑Drahtlosverbindungen.

Wichtigste Erkenntnis

Für Leser außerhalb der Antennentechnik ist die Kernbotschaft: Intelligenteres Suchen kann bessere Hardware‑Designs freisetzen, ohne die Grundmaterialien oder die Gesamtgestalt zu verändern. Indem ein erweiteter Optimierungsalgorithmus die feinen Details ringförmiger Ausschnitte in einem winzigen Metallmuster umordnet, verwandelten die Forscher eine gewöhnliche Vivaldi‑Antenne in ein hochgewinnendes Ultra‑Wideband‑Werkzeug, geeignet für anspruchsvolle Bildgebungs‑ und Sensorik‑Aufgaben. Dieser Ansatz — die Kombination von fortgeschrittener Mathematik mit subtilen strukturellen Anpassungen — weist in eine Zukunft, in der viele alltägliche drahtlose Geräte stillschweigend von ähnlichen, algorithmisch gesteuerten Verbesserungen profitieren werden.

Zitation: Özmen, H., Izci, D., Rizk-Allah, R.M. et al. Optimization of split-ring resonator slots using levy-opposition-enhanced Newton Raphson method for high-gain UWB Vivaldi antenna design. Sci Rep 16, 7828 (2026). https://doi.org/10.1038/s41598-026-41244-5

Schlüsselwörter: ultra‑breitbandantenne, Vivaldi‑Antenne, Metamaterialien, Optimierungsalgorithmen, Mikrowellenbildgebung
