Effiziente kosinus-gefensterte Kreuzkorrelation für intermediale deformierbare Bildregistrierung

Ärzten helfen, medizinische Bilder verlässlicher zu vergleichen

In der modernen Medizin ist der Vergleich von Bildaufnahmen, die zu unterschiedlichen Zeitpunkten oder von verschiedenen Personen stammen, oft entscheidend – etwa um zu beobachten, wie ein Tumor auf eine Behandlung reagiert, oder um Gehirnatlanten zu erstellen. Bilder so auszurichten, dass derselbe anatomische Punkt an derselben Stelle liegt, ist jedoch überraschend schwierig. Diese Arbeit stellt einen neuen rechnerischen Schritt vor, der solche Ausrichtungen schneller und belastbarer macht, insbesondere wenn sich die Anatomie zwischen den Aufnahmen stark verändert hat.

Warum das Ausrichten medizinischer Aufnahmen so knifflig ist

Wenn Computer zwei Bilder ausrichten, beginnen sie meist damit, grobe, einfache Unterschiede wie Verschiebungen, Drehungen und generelle Größenänderungen zu korrigieren – das nennt man affine Registrierung. Die reale menschliche Anatomie jedoch biegt, wächst und verschiebt sich auf komplexe Weise, die sich nicht durch einfaches Dehnen und Drehen erfassen lässt. Detaillierte „deformierbare“ Registrierungsverfahren erlauben es, dass sich jede kleine Region unabhängig bewegt, sie stützen sich dabei aber oft auf sehr lokale Bilddetails. Sind die Änderungen zwischen Aufnahmen groß – beispielsweise vor und nach einer Operation oder zwischen verschiedenen Patienten – können diese Verfahren in einer falschen Lösung hängen bleiben oder sehr lange benötigen, um zu konvergieren.

Ein Zwischenschritt zwischen grober und feiner Ausrichtung

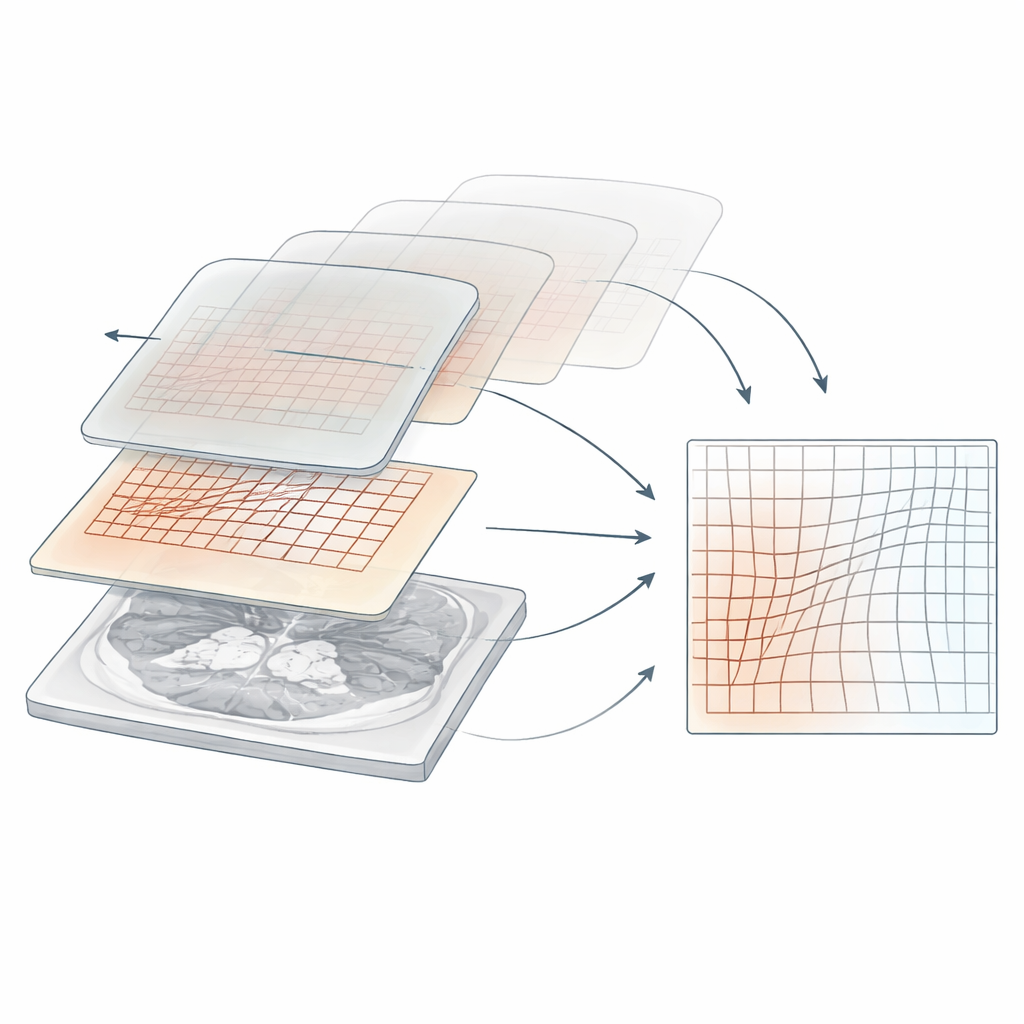

Der Autor schlägt eine Methode zur „intermediären deformierbaren Bildregistrierung“ (IDIR) vor, die zwischen dem groben affinen Schritt und dem sehr feinen deformierbaren Schritt angesiedelt ist. Anstatt das ganze Bild auf einmal oder nur winzige Nachbarschaften zu betrachten, verwendet IDIR sehr große, überlappende Fenster, die über das Bild gleiten. Innerhalb jedes Fensters schätzt die Methode, um wie viel ein Bild lokal verschoben werden muss, um das andere bestmöglich anzupassen. Durch die Wahl eines glatten, kosinusförmigen Fensters und das sorgfältige Kombinieren der Informationen aus allen Positionen erzeugt die Methode eine glatt variierende Karte der lokalen Verschiebungen. Diese Karte korrigiert große Deformationen in nur wenigen Iterationen und liefert feineren Methoden einen wesentlich besseren Startpunkt.

Mit von der Akustik inspizierter Mathematik schnelleres Matching

Im Kern beruht die Methode auf Kreuzkorrelation – einer Möglichkeit zu messen, wie ähnlich sich zwei Signale sind, wenn eines relativ zum anderen verschoben wird. Diese Idee wird häufig in der Signalverarbeitung verwendet, etwa in Audio- oder Radar-Anwendungen. Um die Berechnungen für große Bilder und 3D-Volumina praktikabel zu halten, nutzt der Autor die schnelle Fourier-Transformation (FFT), die Korrelationsberechnungen dramatisch beschleunigt. Eine zentrale Neuerung ist die Anwendung kosinusförmiger Fenster auf die Bilder vor der Korrelation und eine geschickte Umformulierung der Mathematik, sodass viele lokale Verschiebungen gleichzeitig statt einzeln berechnet werden können. Dadurch reduziert sich der Rechenaufwand von etwas, das für echte Daten unpraktikabel wäre, auf etwas, das auf typischer Hardware in Sekunden bis Minuten läuft.

Tests an Röntgenaufnahmen, Gehirnscans und abdominalen CTs

Die Methode wurde an drei sehr unterschiedlichen Arten medizinischer Bilder getestet: 2D-Röntgenaufnahmen von Kiefern und Füßen vor und nach Operationen, 3D-MRT-Aufnahmen sich entwickelnder fetaler Gehirne in verschiedenen Schwangerschaftswochen und 3D-CT-Aufnahmen des Abdomens von unterschiedlichen Patienten. In den Röntgenexperimenten erfasste der neue Ansatz große chirurgische Veränderungen schnell in nur wenigen Iterationen und erzeugte glatte Verschiebungsfelder, ohne zusätzliche Glättungsmaßnahmen. Bei der fetalen Gehirn-MRT verbesserte er deutlich die Überlappung gelabelter Hirnregionen und übertraf einen Standard-deformierbaren Algorithmus, wenn beide von null gestartet wurden. Wurde derselbe Standardalgorithmus mit dem neuen IDIR-Ergebnis initialisiert, verbesserte sich die Ausrichtung weiter. In den abdominalen CTs verbesserte die neue Methode erneut die Organ-Überlappungswerte und übertraf, in Kombination mit einer bestehenden deformierbaren Methode, jede der beiden Methoden allein für jedes getestete Organ.

Was das für die zukünftige medizinische Bildgebung bedeutet

Für Nichtfachleute zusammengefasst: Diese Arbeit bietet eine neue Möglichkeit, medizinische Bilder vorzuausrichten, wenn sich die Anatomie zwischen Aufnahmen stark unterscheidet. Indem sie großskalige Formunterschiede effizient korrigiert, ohne Trainingsdaten oder organ-spezifische Feinabstimmung zu benötigen, kann die vorgeschlagene IDIR-Methode etablierte deformierbare Registrierungswerkzeuge genauer machen und ihre Konvergenz beschleunigen. Sie soll die detaillierte Registrierung nicht vollständig ersetzen, sondern diesen Methoden einen starken Vorsprung verschaffen. Da sie allgemein einsetzbar ist und über Röntgen-, MRT- und CT-Bilder hinweg funktioniert, könnte sie in Forschungsstudien weit verbreitet nützlich sein und potenziell auch in klinischen Abläufen, in denen der verlässliche Vergleich medizinischer Bilder entscheidend ist.

Zitation: Aganj, I. Efficient cosine-windowed cross-correlation for intermediate deformable image registration. Sci Rep 16, 8629 (2026). https://doi.org/10.1038/s41598-026-40961-1

Schlüsselwörter: medizinische Bildregistrierung, deformierbare Registrierung, Fourier-basierte Ausrichtung, Kreuzkorrelation, Analyse medizinischer Bilder
