Minderung der Effekte induktiver Kopplung auf vergrabene Pipelines mittels Gradientenkontrollleitern in Freileitungsanordnung und Hippopotamus‑Optimierungsalgorithmus

Warum Stromleitungen vergrabene Rohre heimlich gefährden können

Weltweit teilen sich Hochspannungsleitungen und unterirdische Pipelines häufig dieselben schmalen Korridore. Das spart Platz und Kosten – kann aber eine verborgene Gefahr schaffen. Die in massiven Übertragungsleitungen fließenden Ströme erzeugen Magnetfelder, die in nahegelegenen Metallrohren Spannungen induzieren können. Diese unsichtbaren Spannungen können Arbeiter einen elektrischen Schlag versetzen und das Stahlrohr langsam angreifen. Diese Studie untersucht, wie ernst dieses Problem sein kann, und prüft intelligente Maßnahmen, um sowohl Menschen als auch Pipelines zu schützen.

Verborgene Ströme unter unseren Füßen

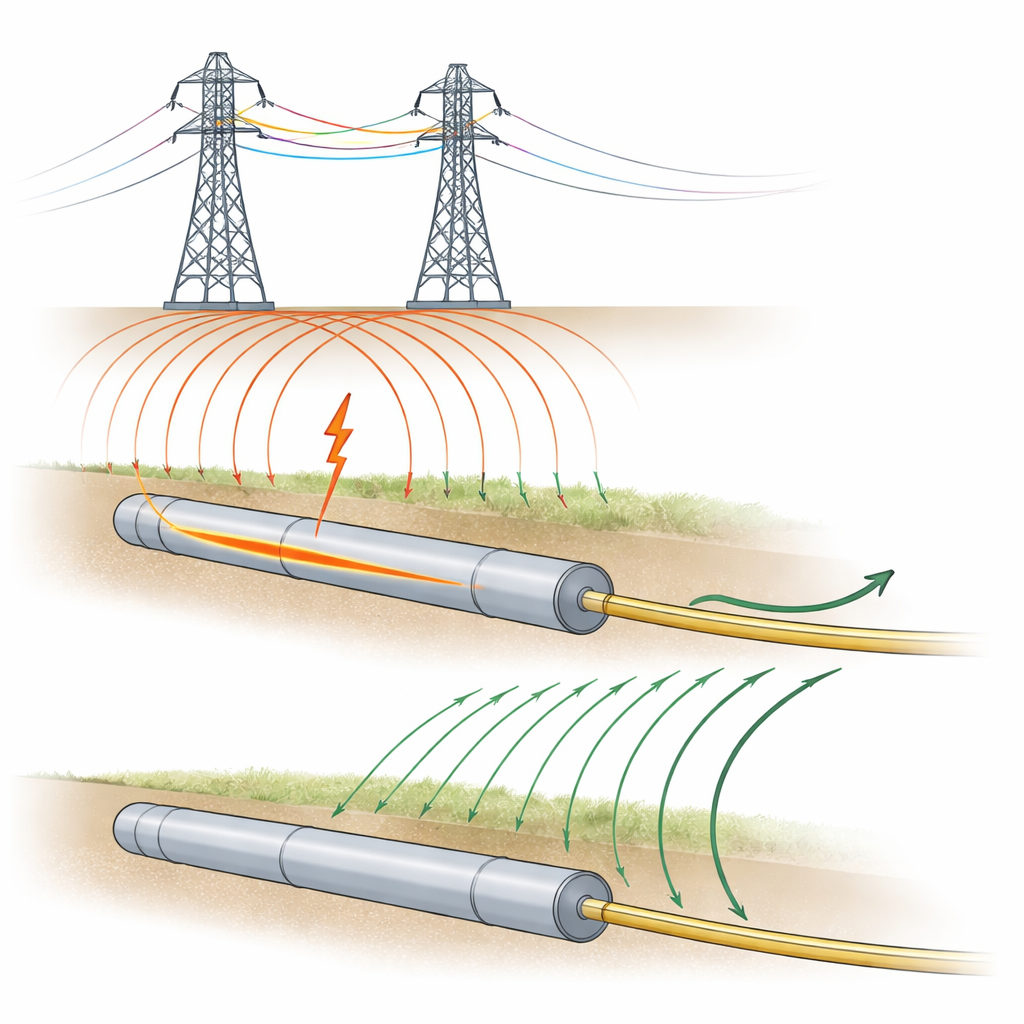

Vergrabene Stahlpipelines transportieren Öl, Gas und Chemikalien über Hunderte von Kilometern, während Freileitungen Elektrizität mit Hunderttausenden von Volt führen. Wenn diese beiden Systeme nebeneinander verlaufen, wirkt der Wechselstrom in der Leitung ähnlich wie die Primärspule eines Transformators, und die Pipeline wird zur Sekundärspule. Das sich ändernde Magnetfeld der Leitung induziert eine elektrische Spannung entlang des Rohrs und einen Strom zwischen Rohr und umgebendem Boden. Internationale Sicherheitsorganisationen wie NACE haben eine empfohlene obere Grenze von etwa 15 Volt für solche induzierten Spannungen festgelegt, um Stromschläge und übermäßige Korrosion zu vermeiden, doch viele reale Trassen können diesen Wert überschreiten.

Das Risiko für Menschen und Stahl messen

Die Autoren entwickeln ein detailliertes mathematisches Modell, basierend auf klassischen elektromagnetischen Gesetzen und Standardkreis‑Theorie, um das Magnetfeld einer 400‑Kilovolt‑Leitung im Norden Algeriens und die daraus resultierende Spannung auf einer 40 Kilometer langen, in der Nähe verlegten Pipeline abzuschätzen. Diese Spannungen übersetzen sie dann in zwei konkrete Risiken. Erstens schätzen sie, wie viel Strom durch eine Person fließen würde, die das Rohr berührt, während sie auf dem Boden steht, und vergleichen dies mit medizinischen Daten zu Herzflimmern und Überlebenszeiten nach Stromschlägen. Zweitens berechnen sie, wie dieselbe Einwirkung die Korrosion antreibt, indem sie Ladung über winzige Defekte in der Schutzbeschichtung des Rohrs drückt. Die Ergebnisse sind ernüchternd: bei einem typischen seitlichen Abstand von 40 Metern erreicht die induzierte Spannung etwa 43 Volt – fast das Dreifache des NACE‑Grenzwerts – und erzeugt sowohl Schockströme als auch Korrosionsstromdichten in einem Bereich, in dem sowohl schwere Verletzungen als auch schneller Metallverlust plausibel werden.

Ein einfacher Draht zur Eindämmung gefährlicher Spannungen

Um das System wieder in einen sicheren Bereich zu bringen, untersucht das Team eine in der Industrie bereits verwendete, aber nicht immer sorgfältig optimierte Minderungsmaßnahme. Sie fügen einen langen, blanken Kupferleiter hinzu – einen sogenannten Gradientenkontrollleiter –, der dicht und parallel zur Pipeline vergraben und über spezielle Vorrichtungen mit ihr verbunden wird, die Gleichstrom blockieren, Wechselstrom jedoch passieren lassen. Effektiv bietet dieser zusätzliche Leiter einen leichteren Weg für die induzierten Ströme und glättet die Spannungsdifferenzen entlang der Pipeline. Simulationen zeigen, dass nach der Installation die maximale induzierte Spannung entlang der Pipeline von etwa 43 Volt auf einen Wert nahe dem 15‑Volt‑Sicherheitsziel sinkt. In der Folge fallen der vorhergesagte elektrische Schockstrom durch eine Person und die korrosionsfördernde Stromdichte deutlich unter ihre kritischen Grenzwerte.

Das Himmelshardware‑Layout mit einem Algorithmus neu ordnen lassen

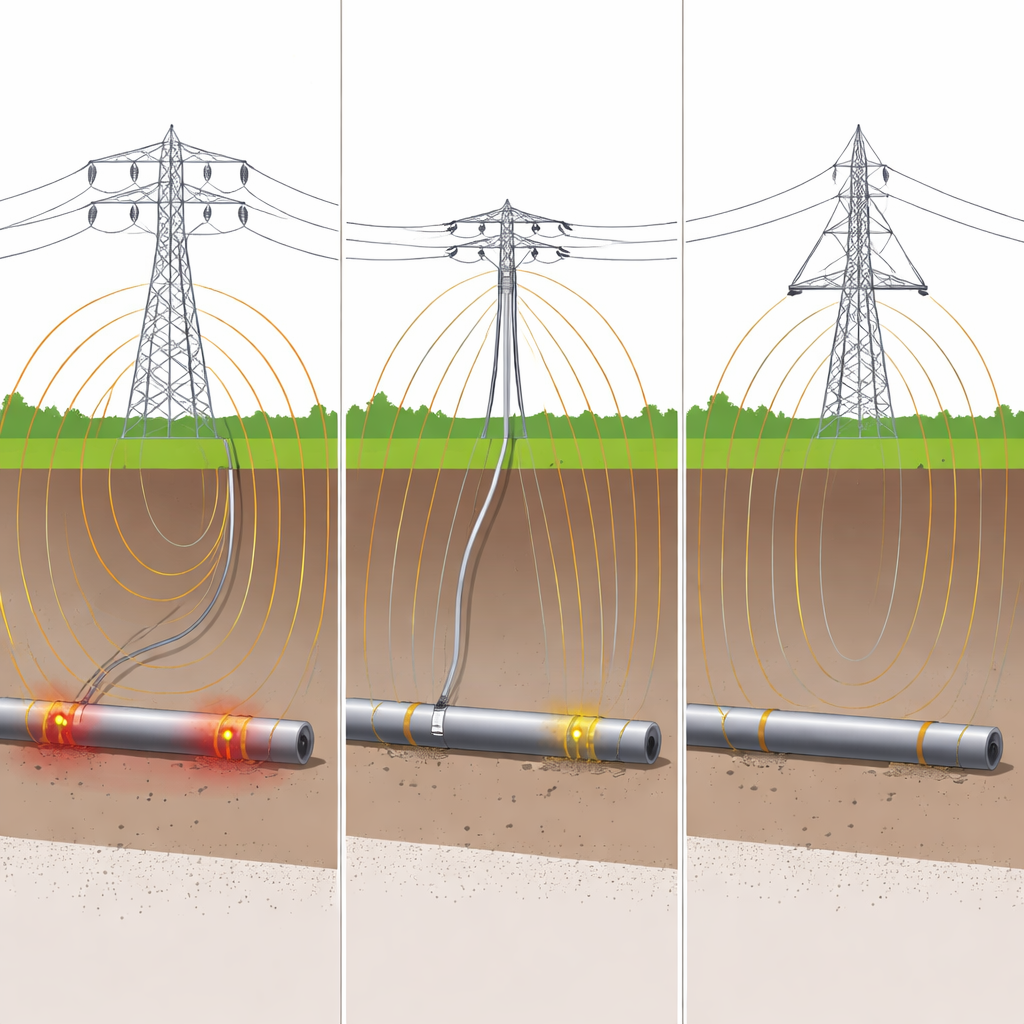

Die Forscher stellen dann eine ambitioniertere Frage: Können wir durch Neugestaltung der Anordnung der Freileitungsleiter selbst die Störeinflüsse weiter unterdrücken? Ein manuelles Ausprobieren aller möglichen Anordnungen wäre unpraktisch, also greifen sie zu einer jüngeren, von der Natur inspirierten Suchtechnik, dem Hippopotamus‑Optimierungsalgorithmus, der das Erkundungs‑ und Verteidigungsverhalten von Flusspferden nachahmt. Sie lassen diesen Algorithmus den horizontalen Abstand und die Höhen der drei Phasenleiter sowie des Erdleiters variieren, mit dem Ziel, die maximal induzierte Spannung auf der Pipeline zu minimieren. Die beste gefundene Lösung ordnet die Phasenleiter in einer dreieckigen Konfiguration an, mit dem Erdleiter über der Mitte. Diese Geometrie hebt die Magnetfelder der einzelnen Phasen am Standort der Pipeline teilweise auf. Unter diesem optimierten Layout sinkt die maximale induzierte Spannung auf ungefähr 2–3 Volt – weit unterhalb jeglicher Besorgnis hinsichtlich Stromschlag oder Korrosion.

Geteilte Korridore über Jahrzehnte sicherer machen

Einfach ausgedrückt zeigt die Studie, dass leistungsstarke Übertragungsleitungen neben vergrabenen Pipelines genug induzierte Spannung erzeugen können, um Arbeiter zu gefährden und die Rostraten erheblich zu beschleunigen, selbst im normalen Betrieb. Sie demonstriert aber auch, dass zwei relativ unkomplizierte Maßnahmen – ein naher Minderungsleiter und eine sorgfältig gewählte Anordnung der Freileitungen – diese unerwünschten Spannungen um eine Größenordnung reduzieren können. Mit diesen Mitteln können Planer neuer Energiekorridore und Betreiber bestehender Infrastruktur sowohl Menschen als auch metallische Anlagen schützen und gleichzeitig die wirtschaftlichen Vorteile geteilter Trassen nutzen.

Zitation: Hachani, K., Bachir, B., Rabah, D. et al. Mitigation of inductive coupling effects on buried pipelines using gradient control conductors of overhead line configuration and hippopotamus optimization algorithm. Sci Rep 16, 7947 (2026). https://doi.org/10.1038/s41598-026-40852-5

Schlüsselwörter: Korrosion von Pipelines, Stromeinwirkung durch Stromleitungen, elektrische Sicherheit, Wechselstrom‑Minderung, metaheuristische Optimierung
