Schubverhalten unbewehrter Mauerwerkswände mit Tür- und Fensteröffnungen, verstärkt durch geschweißtes Stahlgewebe

Warum sicherere Ziegelwände wichtig sind

Viele Häuser, Schulen und kleinere Gebäude weltweit bestehen aus einfachen Ziegelwänden ohne innere Stahlbewehrung. Diese Wände sind preisgünstig und leicht zu bauen, können aber bei Erdbeben gefährlich brüchig sein, besonders dort, wo Fenster und Türen die Wand unterbrechen. Diese Untersuchung beleuchtet eine kostengünstige Methode, solche Wände deutlich widerstandsfähiger zu machen, indem eine dünne Lage geschweißten Stahlgewebes unter normalem Putz angebracht wird — ein Ansatz, der Leben in erdbebengefährdeten Regionen schützen könnte, ohne einen kompletten Wiederaufbau zu erfordern.

Wie Erdbeben alltägliche Wände zerstören

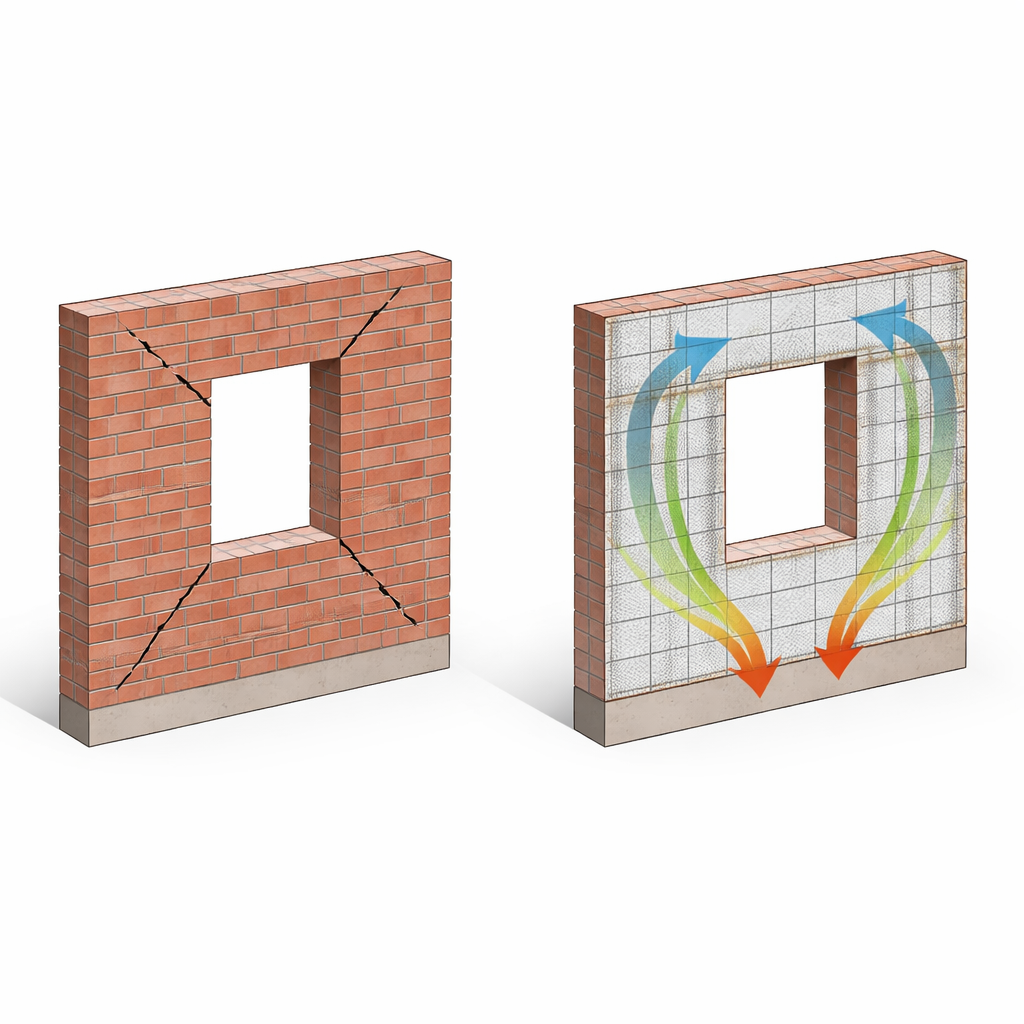

Wenn der Boden bebt, können Ziegelwände auf verschiedene Weise versagen. Eines der häufigsten Muster ist ein diagonaler Riss, der von Ecke zu Ecke verläuft, ähnlich dem Zerreißen eines Blattes Papier. Öffnungen für Türen und Fenster verschärfen dieses Problem, weil sie die Spannungen in ihren Ecken konzentrieren und den Kraftfluss durch die Wand unterbrechen. In Tests und bei realen Erdbeben brechen diese Schwachstellen oft zuerst auf, wobei Ziegel und Mörtel aufreißen und mitunter Teil- oder Totalkollaps folgen. Da viele Bestandsbauten mit wenig Erdbebenberücksichtigung geplant wurden, ist die Suche nach praktischen Wegen zur Verstärkung dieser anfälligen Wände eine drängende Sicherheitsaufgabe.

Eine einfache Gewebehülle für schwache Wände

Die Forschenden prüften eine einfache Verstärkungsmethode: Ein dünnes geschweißtes Stahlgewebe an der Wandoberfläche anbringen und mit einer normalen Mörtelschicht überziehen, ähnlich wie beim Verputzen. Sie bauten elf kleine Ziegelwandtafeln — einige durchgehend, andere mit einer zentralen Öffnung, die Tür oder Fenster nachbildet — und beluden sie diagonal, um die in der Ebene wirkenden Erdbebenkräfte zu simulieren. Verschiedene Anordnungen des Stahlgewebes wurden getestet: Streifen senkrecht und waagrecht, diagonal angeordnete Streifen, partielle Ummantelung um die Öffnung, vollständige Abdeckung der ganzen Wand und gemischte Kombinationen. Jede Variante verwendete die üblichen Baustoffe: Hohlziegel, Standardzementmörtel und ein leichtes, diamantförmiges Stahlgewebe.

Was die Tests zeigten

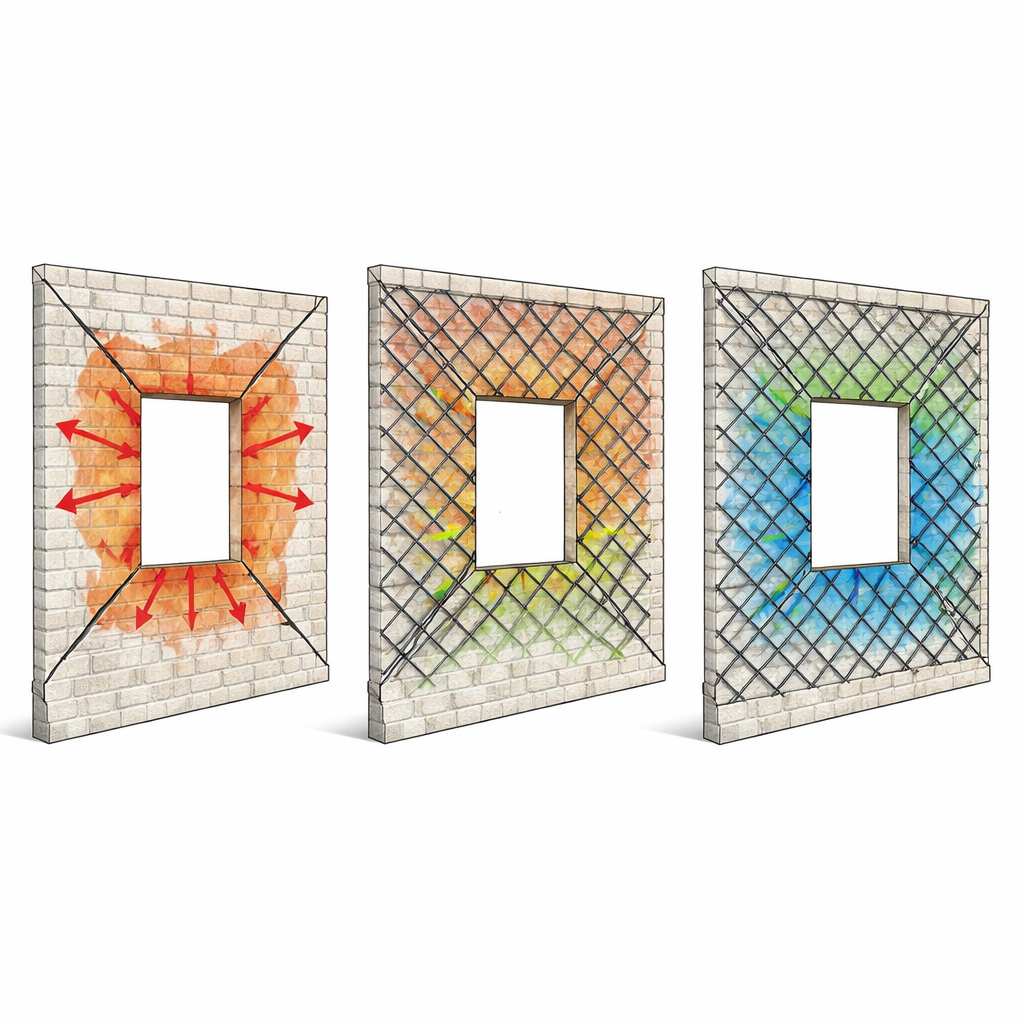

Die nicht verstärkte Wand mit Öffnung schnitt schlecht ab: An den Ecken der Öffnung bildeten sich schnell Risse, und ihre Schubtragfähigkeit lag bei etwa der Hälfte einer ähnlichen durchgehenden Wand. Eine einfache Mörtelschicht ohne Gewebe verbesserte bereits Festigkeit und Steifigkeit, da die Oberfläche eingeengt wurde. Das Einbringen geschweißten Stahlgewebes unter dieser Schicht führte jedoch zu deutlich besserem Verhalten. Risse traten zwar weiterhin auf, waren aber feiner, weiter verteilt und erschienen später im Lastverlauf. Wände mit diagonalem Gewebe passten besonders gut zum natürlichen diagonalen Rissmuster: Das Gewebe überbrückte die Risse und trug Zugkräfte, die blanker Ziegel und Mörtel nur schlecht aufnehmen können.

Die leistungsstärksten Gewebemuster

Unter allen Anordnungen war die vollständig um die Öffnung herum angebrachte Gewebehülle am effektivsten. Diese Konfiguration erhöhte die maximale Tragfähigkeit um etwa 28 Prozent, verdoppelte ungefähr die Anfangssteifigkeit und steigerte die Energieaufnahme bis zum Versagen um mehr als die Hälfte gegenüber derselben Wand ohne Gewebe. Diagonal verlaufende Gewebestreifen, besonders breite, schnitten ebenfalls besser ab als gerade, orthogonale Streifen, weil ihre Ausrichtung dem Verlauf der schädigenden diagonalen Spannungen näherkommt. Komplexere Mischmuster brachten einige Vorteile, übertrafen aber nicht die einfache, vollständig abdeckende Diagonalbewehrung. Wichtig ist, dass die Verbindung zwischen Gewebe, Putz und Ziegel in den Tests intakt blieb, sodass das System als einheitliche Haut wirkte, die rissiges Mauerwerk zusammenhielt.

Blick ins Innere mittels Computermodellen

Um die Ergebnisse über die begrenzte Anzahl von Laborproben hinaus zu verallgemeinern, entwickelten die Autorinnen und Autoren detaillierte Computermodelle, die Wandaufbau, Gewebe und Belastungsbedingungen nachbildeten. Diese Simulationen stimmten gut mit den Testergebnissen überein, sowohl hinsichtlich Rissbildung, Tragfähigkeit als auch des Abbaus nach Erreichen der Spitzenfestigkeit. Mit dem validierten Modell untersuchte das Team Entwurfsfragen, die experimentell schwer zu behandeln wären, etwa wie eine Erhöhung des Gewebeanteils oder eine Vergrößerung der Öffnungen die Leistung beeinflusst. Sie fanden heraus, dass ein moderates Gewebeverhältnis von etwa 0,08 Prozent der Wanddicke ein effizientes Verhältnis von Festigkeitsgewinn zu Materialeinsatz bietet, und dass größere Öffnungen die Tragfähigkeit deutlich reduzieren — selbst bei vollständiger Umschließung mit Gewebe.

Was das für reale Gebäude bedeutet

Für Nichtfachleute lautet die Kernbotschaft: Ein dünnes Stahlgewebe, verborgen unter normalem Putz, kann den erdbebensicheren Widerstand bestehender Ziegelwände mit Türen und Fenstern erheblich verbessern. Es kann einen schwachen Bau zwar nicht in eine moderne vollständige seismische Konstruktion verwandeln, aber es verzögert Rissbildung, erhöht die Kräfte, die eine Wand aushält, und hilft, sie während der Erschütterung länger zusammenzuhalten. Die Arbeit macht auch die Abwägungen zwischen Einfachheit, Kosten und Leistung deutlich: Vollständige diagonale Abdeckung wirkt am besten, erfordert aber mehr Material und Arbeit. Insgesamt legt die Studie nahe, dass geschweißtes Stahlgewebe ein praktikables, skalierbares Werkzeug im Nachrüstungsbaukasten ist — eines, das an vielen gefährdeten Gebäuden weltweit angewendet werden könnte, um Schäden und Opferzahlen bei künftigen Erdbeben zu verringern.

Zitation: Ghalla, M., Bazuhair, R.W., Mlybari, E.A. et al. Shear performance of unreinforced masonry walls with door and window openings strengthened using welded steel mesh. Sci Rep 16, 8704 (2026). https://doi.org/10.1038/s41598-026-40618-z

Schlüsselwörter: unbewehrtes Mauerwerk, seismische Nachrüstung, geschweißtes Stahlgewebe, Ziegelwände mit Öffnungen, Erdbebeningenieurwesen
