Leistungsoptimierung des Drahterodierens von Nitinol-Formgedächtnislegierungen mithilfe von BBD RSM und TLBO mit alumina-Nano-Graphen- und MWCNT-Pulvergemischtem Dielektrikum

Scharfere Werkzeuge für intelligente Metalle

Von sich selbst expandierenden Stents bis zu formveränderlichen Flugzeugbauteilen steht ein Metall namens Nitinol im Zentrum vieler Hightech-Anwendungen. Dieses bemerkenswerte Material ist jedoch dafür bekannt, dass es sich schwer schneiden und fertigbearbeiten lässt, ohne die Oberfläche zu schädigen. Die vorliegende Studie untersucht einen klugen Ansatz, Nitinol schneller und schonender zu bearbeiten, indem winzige, gezielt hergestellte Partikel in das Bearbeitungsfluid eines funkbasierten Verfahrens eingestreut werden – mit Blick auf glattere Implantate und zuverlässigere Luft- und Raumfahrtkomponenten.

Warum das Schneiden von Nitinol so herausfordernd ist

Nitinol ist eine Nickel-Titan-Legierung, die für ihr „Formgedächtnis“ und die Fähigkeit, sich zu biegen, ohne zu brechen, bekannt ist. Dieselben Eigenschaften erschweren die Bearbeitung mit herkömmlichen Bohr- oder Fräswerkzeugen: Werkzeuge verschleißen schnell, Oberflächen überhitzen und mikroskopische Risse können entstehen. Um dies zu umgehen, setzen Hersteller zunehmend auf das Drahterodieren (WEDM), bei dem ein dünner Draht und schnelle Funken das Metall ohne physischen Kontakt abtragen. Dennoch muss auch WEDM sorgfältig abgestimmt werden. Die Stärke jedes Funkens und die Zeitabstände zwischen den Impulsen bestimmen, wie schnell Material entfernt wird und wie glatt die fertige Oberfläche ist – was besonders wichtig ist für Bauteile, die in den menschlichen Körper gelangen.

Intelligente Pulver ins Funkbad geben

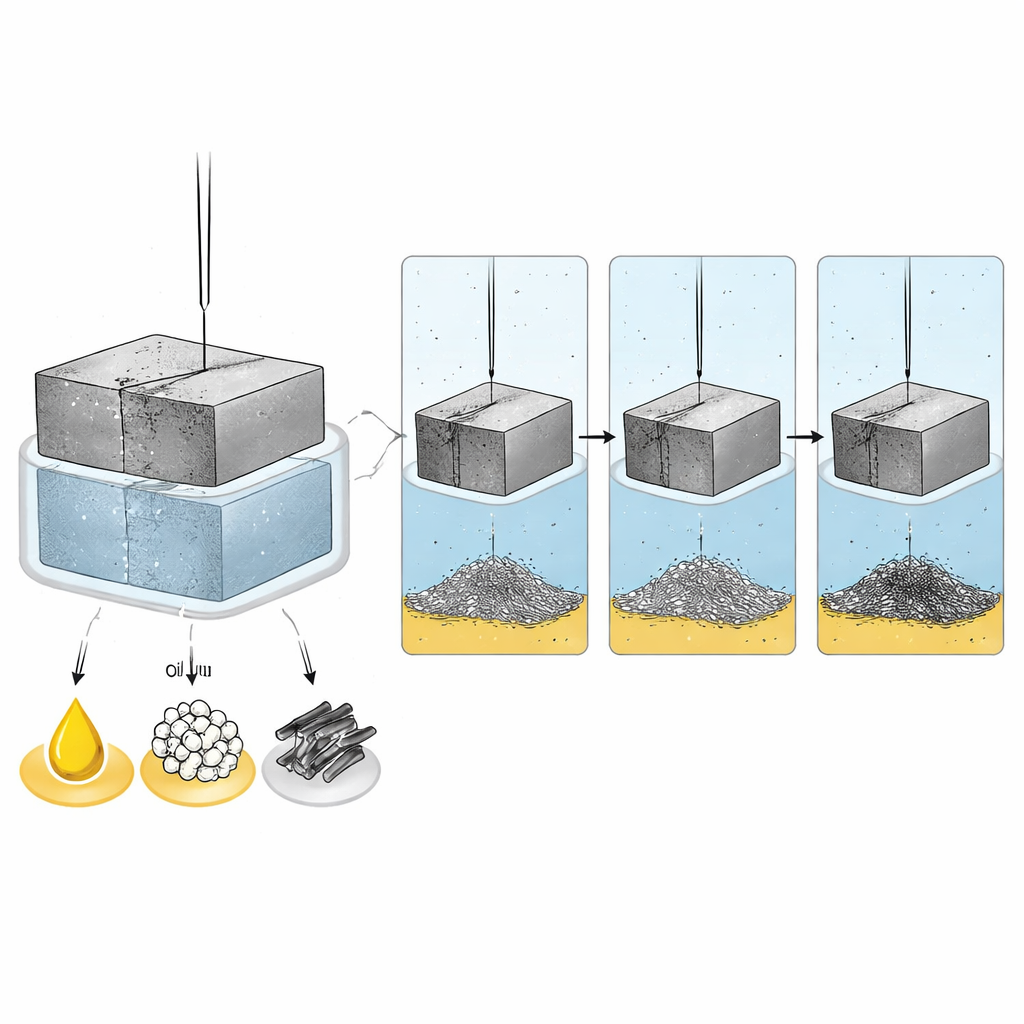

Die Forschenden prüften, ob das Mischen verschiedener Nanopulver in das isolierende Öl, das Draht und Werkstück umgibt, WEDM sowohl schneller als auch schonender machen kann. Sie konzentrierten sich auf drei Zusatzstoffe: winzige Aluminiumpartikel (ein keramisches Material), ultradünne Graphenblätter und schlanke mehrwandige Kohlenstoffnanoröhren. Diese Pulver wurden zunächst sorgfältig synthetisiert und unter leistungsstarken Mikroskopen auf Größe und Struktur überprüft. In den Experimenten wurde jedes Pulver in gleicher niedriger Konzentration in das Bearbeitungsfluid gegeben, während drei zentrale Maschinenparameter – Funkenstärke, Funkendauer (on-time) und Pause zwischen den Impulsen (off-time) – systematisch variiert wurden. Für jede Kombination maßen die Forscher die abgetragene Nitinolmenge pro Minute und die resultierende Oberflächenrauheit.

Das beste Rezept mit Daten und Algorithmen finden

Da der Prozess viele miteinander wechselwirkende Faktoren umfasst, nutzte das Team ein strukturiertes Versuchsdesign, um den Einstellungsraum effizient abzudecken, und erstellte dann mathematische Modelle, die Eingaben mit Ergebnissen verknüpfen. Statistische Tests zeigten, dass diese Modelle sehr zuverlässig sind und mehr als 96 Prozent der Variation von Abtragsrate und Oberflächenrauheit erklären. Um über einfaches Ausprobieren hinauszugehen, wandten die Forschenden eine Optimierungsstrategie an, die vom Klassenzimmerlernen inspiriert ist. Dabei erkunden virtuelle „Schüler“ unterschiedliche Einstellungskombinationen, lernen von der besten „Lehrer“-Lösung und nähern sich schrittweise besseren Kompromissen zwischen Bearbeitungsgeschwindigkeit und Glätte an.

Warum Kohlenstoffnanoröhren hervorstechen

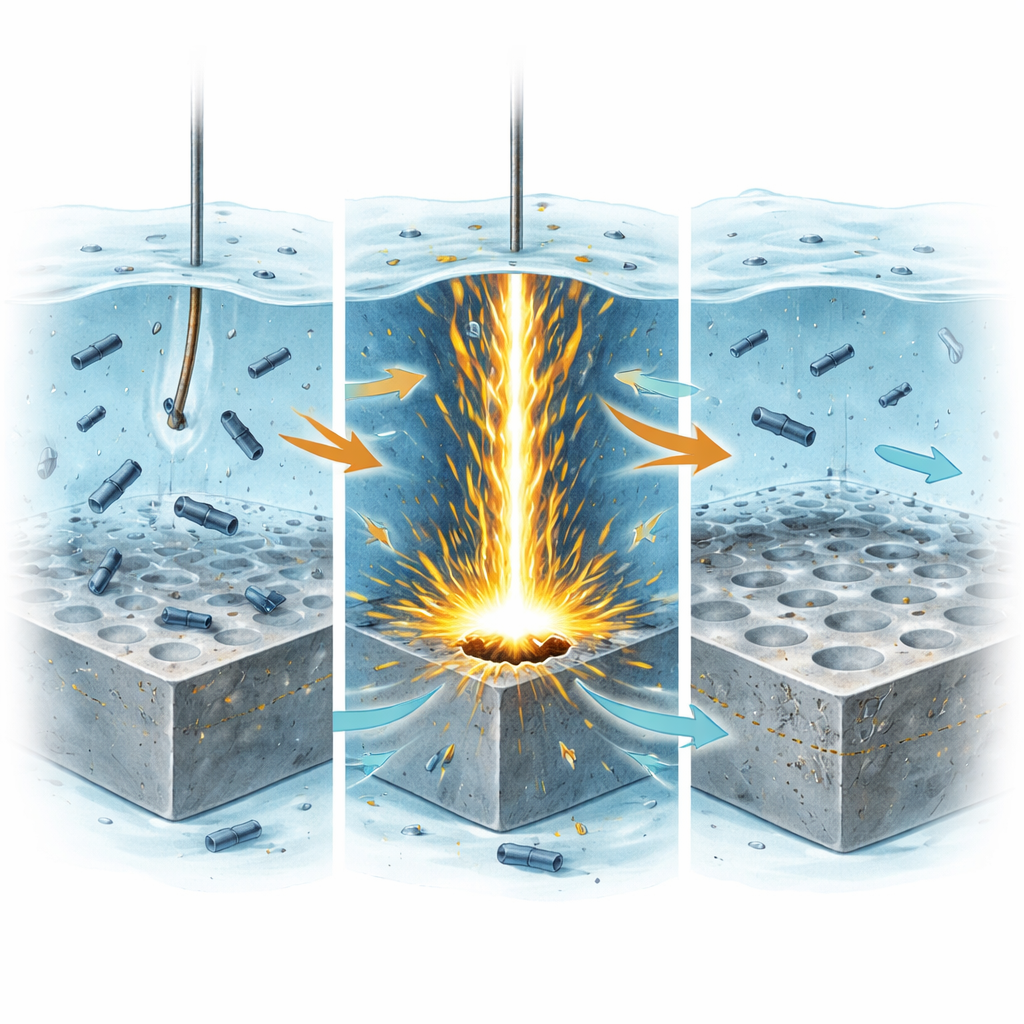

In allen Tests erwies sich der Schneidstrom als der wirkungsvollste Hebel: stärkere Funken entfernten mehr Metall, neigten jedoch dazu, die Oberfläche aufzurauen. Die Einschaltdauer eines Funkens wirkte ähnlich, während längere Pausenzeiten zwischen den Funken dem Fluid erlaubten, Rückstände zu entfernen und die Oberfläche abzukühlen, was die Glätte verbesserte. Im Vergleich der Pulver erzielte Alumina nur moderate Verbesserungen, Graphen schnitt besser ab, und Kohlenstoffnanoröhren zeigten durchweg die beste Leistung. Dank ihrer hervorragenden Wärme- und Leitfähigkeit und ihrer langen, röhrenförmigen Gestalt halfen die Nanoröhren, stabile Funkkanäle zu bilden und Wärme sowie geschmolzenes Metall gleichmäßiger abzutransportieren. Unter von dem Lernalgorithmus optimierten Einstellungen entfernte der nanoröhrenverstärkte Prozess Nitinol etwa 60 Prozent schneller und erzeugte Oberflächen, die ungefähr drei Viertel glatter waren als beim konventionellen WEDM ohne Pulver. Elektronenmikroskopische Aufnahmen bestätigten, dass bei nanoröhrenunterstützten Schnitten weniger Gruben, Risse und wieder erstarrte Rückstände auftraten als in den anderen Fällen.

Ein sanfterer Weg für formveränderliche Metalle

Anschaulich zeigt diese Arbeit, dass das Einstreuen der richtigen Art von Kohlenstoffnanoröhren in das Funkbad ein grobes Schneidwerkzeug in ein viel feineres Skalpell für Nitinol verwandelt. Durch die Kombination sorgfältiger Experimente, statistischer Modellierung und eines Algorithmus, der nach ausgewogenen Einstellungen sucht, skizziert die Studie ein praktisches Rezept für schnellere Bearbeitung und sauberere Oberflächen. Das bedeutet, dass künftige Nitinol-Bauteile – von biomedizinischen Implantaten bis zu präzisen Aktuatoren – effizienter und mit weniger mikroskopischen Fehlern hergestellt werden könnten, was sowohl Leistung als auch Zuverlässigkeit verbessert.

Zitation: Rehman, I.U., Chaudhari, R., Vora, J. et al. Performance optimization of wire EDM of Nitinol shape memory alloy using BBD RSM and TLBO with alumina nano graphene and MWCNT Powder mixed dielectric. Sci Rep 16, 9507 (2026). https://doi.org/10.1038/s41598-026-40446-1

Schlüsselwörter: Bearbeitung von Nitinol, Draht-EDM, Nanopulver-Dielektrikum, Kohlenstoffnanoröhren, Oberflächenrauheit
