Ein Aufwärts-DC-DC-Wandler mit hoher Spannungsverstärkung, sanfter Schaltfähigkeit und Minimum-Phase-Eigenschaft

· Zurück zur Übersicht

Warum das Anheben niedriger Spannungen wichtig ist

Von Solarmodulen auf dem Dach über Elektroautos bis hin zu winziger Elektronik beginnen viele moderne Systeme mit einer niedrigen, oft schwankenden Gleichspannung, die sauber und effizient auf ein deutlich höheres Niveau gebracht werden muss. Das mit heutigen Aufwärts‑„Boost“‑Wandlern zu erreichen, ist schwieriger als es klingt: Wenn die Spannung sehr hoch angehoben wird, kann die Schaltung schwer zu kontrollieren werden, Energie als Wärme verschwenden und träge auf Änderungen reagieren. Dieses Papier stellt einen neuen Aufbau für einen Step‑up‑DC–DC‑Wandler vor, der große Spannungssteigerungen mit hoher Effizienz liefert und sich zugleich vorhersagbarer und leichter zu regeln verhält.

Klein zu groß ohne die üblichen Kopfschmerzen

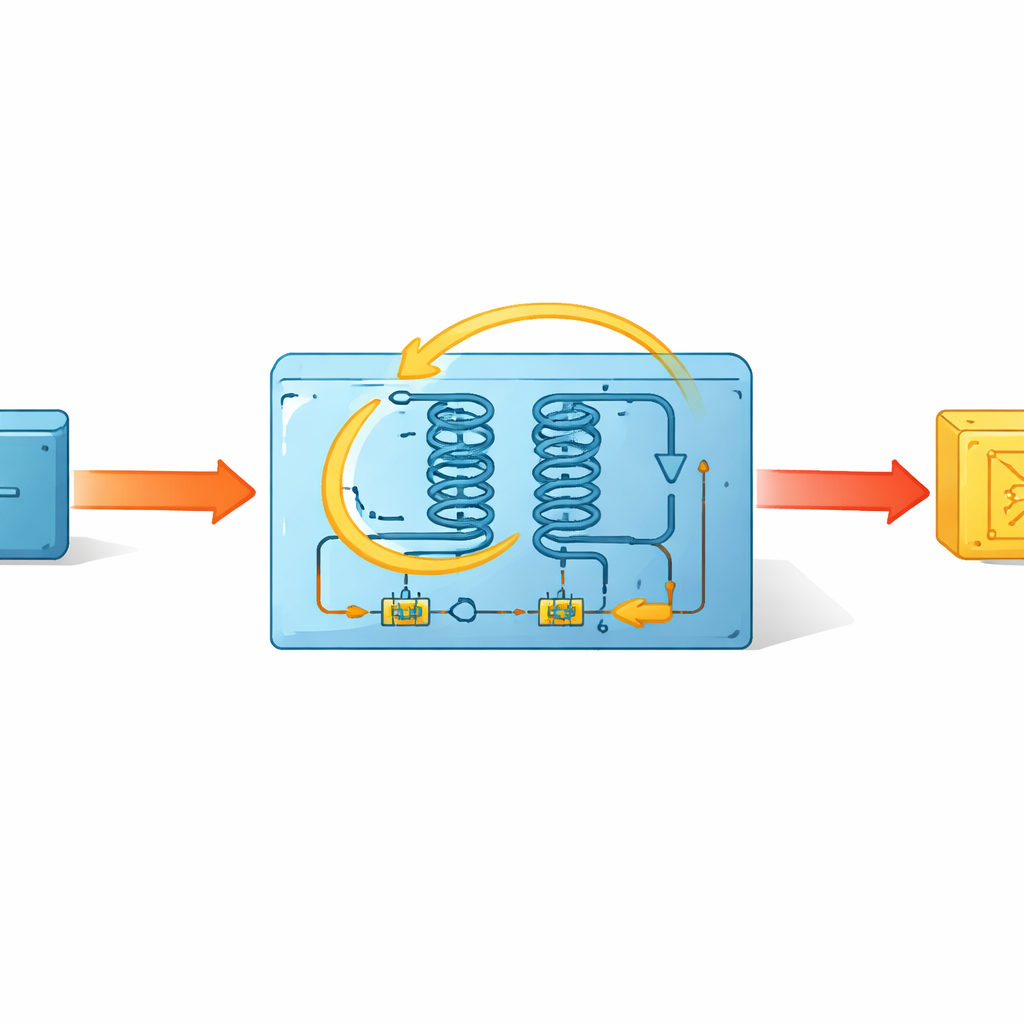

Konventionelle Boost‑Wandler sind Arbeitspferde der Leistungselektronik, leiden jedoch bei hoher Verstärkung unter einer unangenehmen Dynamikeigenschaft, die als Nicht‑Minimum‑Phase‑Antwort bekannt ist. Alltagssprachlich bedeutet das: Wenn man verlangt, dass die Ausgangsspannung steigt, fällt sie kurz in die falsche Richtung, bevor sie sich erholt — das verlangsamt die Regelung und kann empfindliche Systeme instabil machen. Um dem entgegenzuwirken, entwerfen die Autoren eine neue Wandler‑Topologie, die mehrere Konzepte kombiniert: magnetische Bauteile mit absichtlich gekoppelten Wicklungen, ein aktiv geschaltetes Induktornetzwerk, das den Stromfluss formt, und einen Vorwärts‑Energiepfad, der einen Teil der Eingangsenergie während der Schalt‑Ein‑Phase direkt zum Ausgang leitet. Zusammen ermöglichen diese Merkmale, eine 24‑Volt‑Eingangsspannung auf rund 400 Volt anzuheben und dabei die üblichen Regelungsprobleme zu vermeiden.

Figure 1
Figure 1.

Sanfteres Schalten für geringere Verluste

Jedes Mal, wenn ein Leistungstransistor oder eine Diode ein- oder ausgeschaltet wird, kann sie kurzzeitig hohen Strom und hohe Spannung gleichzeitig führen, was Energie in Wärme verwandelt und das Bauteil belastet. Die vorgeschlagene Schaltung ist so ausgelegt, dass ihre zwei Hauptschalter bei nahezu null Strom einschalten und die Dioden unter ähnlich schonenden Bedingungen sperren. Dieses "Soft Switching" wird durch sorgfältige Wahl der Magnetkomponenten und durch den gezielten Einsatz einer kleinen, kontrollierten Streuinduktivität erreicht, die Stromübergänge verlangsamt. Infolgedessen werden Schaltverluste deutlich reduziert und die Wärmeverteilung in den Komponenten gleichmäßiger, was das thermische Verhalten verbessert und den Einsatz kleinerer, günstigerer Bauteile ermöglicht.

Hohe Spannungsverstärkung ohne harte Anforderungen an die Hardware

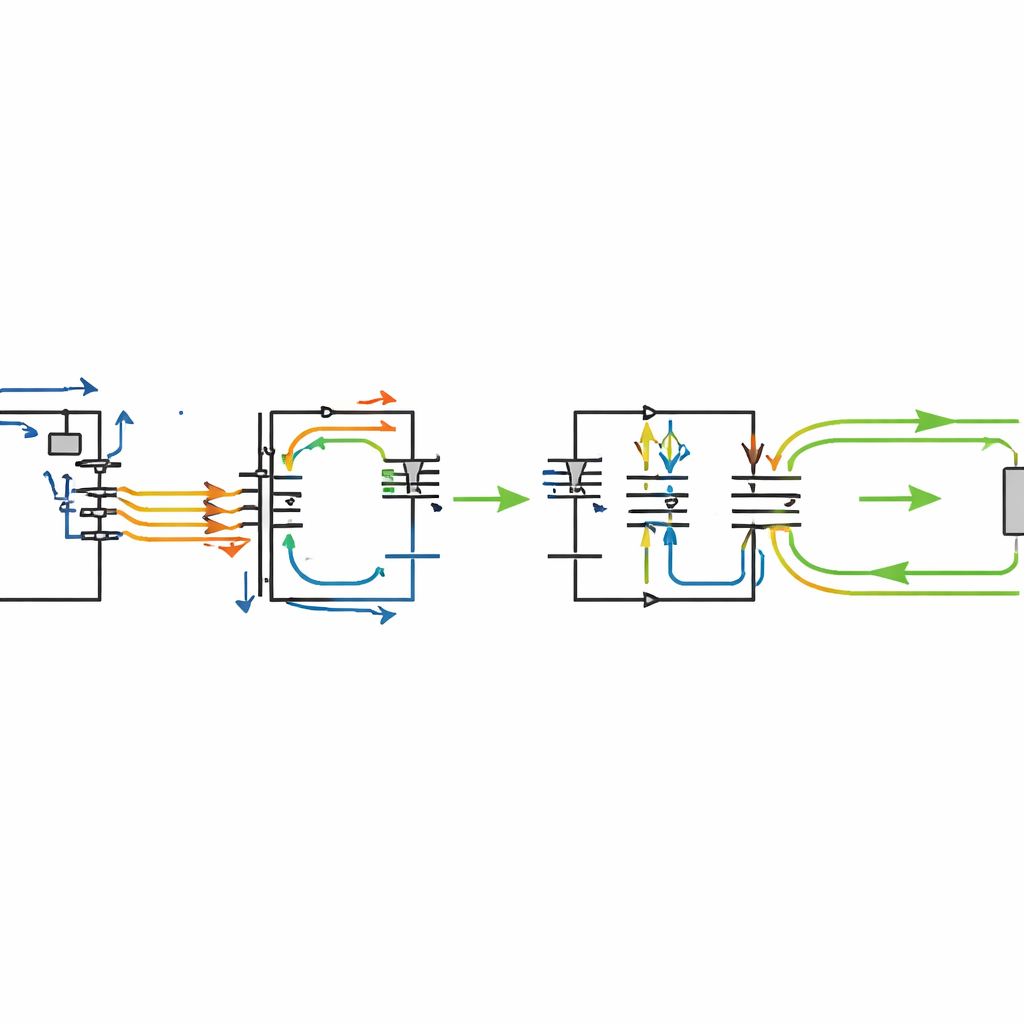

Über die konzeptionelle Idee hinaus führen die Autoren eine vollständige Gleichzustandsanalyse durch und berechnen, wie sich Spannungen und Ströme über Kondensatoren, Induktoren, Schalter und Dioden verteilen. Sie zeigen, dass sich die Ausgangsspannung als einfache Funktion des Tastverhältnisses (wie lange die Schalter pro Zyklus eingeschaltet sind) und des Windungsverhältnisses des gekoppelten Induktors ausdrücken lässt. Bei vernünftigen Auslegungswerten erreicht der Wandler ein sehr hohes Step‑up‑Verhältnis bei moderaten Tastverhältnissen, was für batteriebetriebene oder panelbetriebene Systeme nützlich ist. Entscheidend ist, dass die Spannung über den aktiven Schaltern nur einen kleinen Bruchteil der Ausgangsspannung beträgt, sodass die Bauteile wesentlich geringeren elektrischen Beanspruchungen ausgesetzt sind als bei vielen Konkurrenzdesigns. Das steigert nicht nur die Zuverlässigkeit, sondern ermöglicht auch eine höhere Gesamtwirkungsgrad, der in Labortests bei Volllast etwa 96,6 Prozent beträgt.

Figure 2
Figure 2.

Eine ruhigere, kooperativere Reaktion auf Änderungen

Um zu verstehen, wie sich der Wandler bei veränderten Bedingungen verhält, erstellen die Autoren ein mathematisches Klein‑Signal‑Modell, das erfasst, wie die Ausgangsspannung auf Anpassungen des Tastverhältnisses reagiert. In vertrauten Systemen sind unerwünschte "Polstellen in der rechten Halbebene" in dieser Übertragungsfunktion der Grund für den anfänglichen falsch gerichteten Spannungseinbruch. Hier werden diese problematischen Merkmale durch magnetische Kopplung und den Vorwärts‑Energiepfad auf die sichere Seite der komplexen Ebene verschoben, wodurch die Schaltung ein Minimum‑Phase‑Verhalten erhält. In der Praxis bedeutet das, dass der Ausgang sofort in die erwartete Richtung reagiert, sodass Entwickler einfachere Regler mit größerer Bandbreite einsetzen können. Simulationen und Experimente bestätigen, dass bei plötzlichen Last‑ oder Referenzsprüngen die Ausgangsspannung nur leicht überschießt oder einbricht und schnell zur Ruhe kommt, während ein konventioneller Boost‑Wandler einen deutlichen vorübergehenden Einbruch zeigt.

Wie dies zukünftigen Energiesystemen hilft

Setzt man all diese Elemente zusammen, bietet der vorgeschlagene Wandler eine seltene Kombination: sehr hohe Spannungsverstärkung, geringe elektrische Beanspruchung der Bauteile und eine schnelle, vorhersehbare Reaktion auf Änderungen. Für Leser außerhalb der Leistungselektronik ist die Kernbotschaft, dass die Autoren einen Weg gefunden haben, niedrige, variable Gleichstromquellen sauberer und effizienter in hohe, stabile Spannungen zu verwandeln als zuvor. Solche Schaltungen könnten Schnittstellen für erneuerbare Energien, Elektrofahrzeuge und kompakte Netzteile zuverlässiger, kleiner und kühler laufend machen und so dazu beitragen, dass die Elektronik moderner Energiesysteme näher an ihrem idealen Verhalten arbeitet.

Zitation: Salehi, S.M., Varjani, A.Y. A step-up DC-DC converter with high voltage gain and soft switched capability and minimum phase characteristic. Sci Rep 16, 9763 (2026). https://doi.org/10.1038/s41598-026-40326-8

Schlüsselwörter: DC-DC-Wandler, hohe Spannungsverstärkung, sanftes Schalten, gekoppelter Induktor, Leistungselektronik-Regelung
