Quantum-inspirierte Optimierung zur Reduktion von Strombelastung in DAB-Wandlern für ultraschnelles EV-Laden

Schnelleres Laden ohne die Hardware zu überlasten

Ultraschnelles Laden verspricht, das Nachfüllen eines Elektrofahrzeugs eher wie das Tanken eines Benziners wirken zu lassen. Große Energiemengen innerhalb weniger Minuten in eine Batterie zu pressen, kann jedoch die im Ladegerät verborgene Elektronik stark beanspruchen, sie heiß, ineffizient und anfällig für frühzeitigen Ausfall machen. Diese Arbeit untersucht eine intelligentere Steuerung eines der vielversprechendsten Bausteine zukünftiger Schnellladegeräte, sodass hohe Leistung geliefert wird, während die internen Komponenten deutlich schonender behandelt werden.

Warum diese Ladegeräte heute Probleme haben

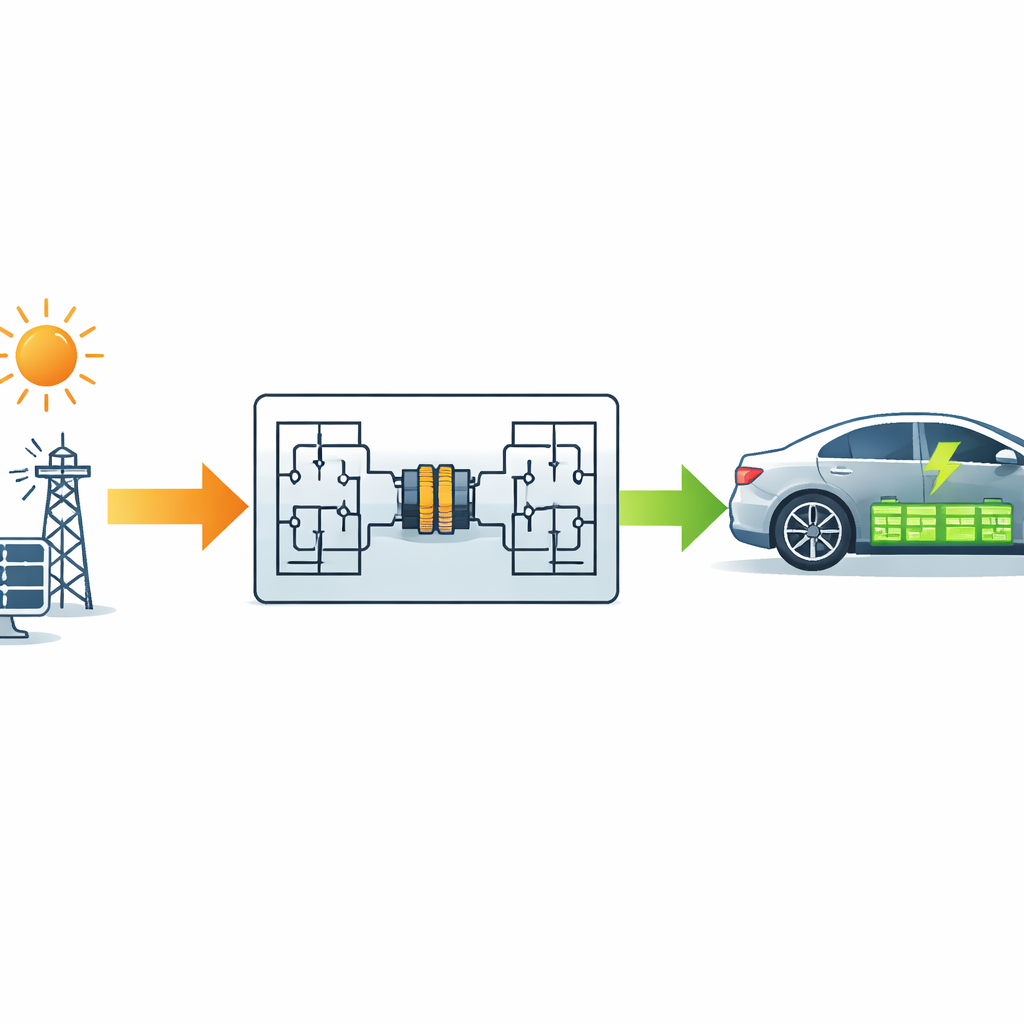

Moderne ultraschnelle Ladestationen nutzen häufig ein Gerät namens Dual Active Bridge (DAB)-Wandler, um Energie aus dem Netz – oder sogar aus Solarmodulen und Batterien – in ein Elektrofahrzeug zu übertragen. Dieser Wandler fungiert als hochfrequente, galvanisch getrennte Leistungsbrücke zwischen zwei Gleichstromsystemen. Die einfachste und am weitesten verbreitete Betriebsweise verwendet nur eine einzige Phasenverschiebung zwischen seinen beiden Seiten. Dieser Ansatz ist leicht umzusetzen, treibt aber große, schnell wechselnde Ströme durch den Transformator und die Schalter im Wandler. Diese hohen Ströme verschwenden Energie in Form von Wärme, erhöhen die elektrische Belastung und verkürzen die Lebensdauer teurer Bauteile.

Eine neue Art, die Leistungsimpulse zu timen

Die Autoren schlagen einen anderen Steuerrhythmus für den Wandler vor. Anstatt sich nur auf eine einzige Verzögerung zu stützen, führt ihre Methode zwei getrennte Verzögerungen ein: eine an der Eingangsseite und eine an der Ausgangsseite des Hochfrequenztransformators. Dadurch entsteht ein feiner geformtes Spannungssignal, das die Energieübertragung gleichmäßiger über jeden Schaltzyklus verteilt. Das Ergebnis ist eine dreistufige Spannungswellenform statt des einfachen zweistufigen Ein/Aus-Musters, was die unerwünschte Rückflussleistung zur Quelle verringert und die Größe von Stromspitzen im Induktor und Transformator reduziert.

Ideen aus dem Quanten-Denken nutzen

Die Wahl der richtigen Verzögerungswerte und das Abstimmen der Regelkreise, die Strom und Ausgangsspannung regeln, ist nicht trivial, weil sich das Verhalten des Wandlers mit Last, Spannung und Schaltbedingungen ändert. Anstatt manuell zu justieren oder auf traditionelle Trial-and-Error-Verfahren zu setzen, verwendet das Team einen quantum-inspirierten Optimierungsalgorithmus. Dieser Algorithmus imitiert bestimmte Merkmale quantenmechanischer Systeme, etwa das parallele Erkunden vieler Möglichkeiten und das probabilistische Aktualisieren von Kandidaten, um effizient nach der besten Kombination von Reglereinstellungen zu suchen. Er bewertet, wie gut eine Einstellung Strom und Spannung im Zielbereich hält und gleichzeitig den Fehler über die Zeit minimiert, und verfeinert die Parameter iterativ, bis er sich auf eine nahezu optimale Lösung einpendelt.

Schonendere Ströme, kühlere Bauteile, längere Lebensdauer

Simulationen und Laborexperimente zeigen, dass das neue Modulationsschema die Spitzenstrombelastung gegenüber dem Standardansatz etwa halbiert. Im Prototyp sinkt der maximale Induktorstrom von grob dem Äquivalent von zehnkommadrei Einheiten auf etwa fünfkommadrei Einheiten bei gleicher Ausgangsspannung und Leistung. Niedrigere Ströme bedeuten geringere Leitungs- und Schaltverluste, also weniger Wärme in den Halbleiterschaltern und magnetischen Bauteilen. Die Studie bestätigt außerdem, dass alle Schalter weiterhin beim Effektiv-Null-Spannungs-Punkt schalten, ein erwünschter „Soft-Switching“-Zustand, der Verluste weiter reduziert. Mittels eines weithin akzeptierten Ermüdungsmodells, das Temperaturschwankungen mit Verschleiß verknüpft, zeigen die Autoren, dass diese Stromreduktionen in eine vielfach höhere erwartete Lebensdauer übersetzen können.

Was das für zukünftige Ladestationen bedeutet

Für einen außenstehenden Beobachter ist die wichtigste Erkenntnis, dass diese Arbeit auf ultraschnelle Ladegeräte hinweist, die nicht nur leistungsstark, sondern auch langlebiger, kompakter und energieeffizienter sind. Durch die Umformung des Timings und der Art, wie der Wandler seine Schaltimpulse anlegt, und durch das Feinabstimmen der Regelung mittels eines quantum-inspirierten Algorithmus hält das System die internen Ströme unter Kontrolle, ohne zusätzliche Hardware oder exotische Schaltungen hinzuzufügen. Das erleichtert die skalierbare Umsetzung zuverlässiger DC-gekoppelter Ladestationen, die direkt mit erneuerbaren Quellen arbeiten können und es Elektrofahrzeugen ermöglichen, schnell zu laden bei gleichzeitiger Kontrolle von Kosten und Bauteilbelastung.

Zitation: Mateen, S., Haque, A., Khan, M.A. et al. Quantum-inspired optimization for current stress reduction in DAB converters for ultra-fast EV charging. Sci Rep 16, 9133 (2026). https://doi.org/10.1038/s41598-026-40131-3

Schlüsselwörter: ultraschnelles EV-Laden, dual-active-bridge-Wandler, Zuverlässigkeit der Leistungselektronik, Reduktion der Strombelastung, quantum-inspirierte Optimierung
