Differentialgeometriebasierte harmonische Analyse von Dreiphasensystemen

2026-02-17 · Zurück zur Übersicht

Warum die Form der Elektrizite4t wichtig ist

Moderne Wohnungen, Fabriken und Rechenzentren sind auf Dreiphasenstrom angewiesen, die Arbeitspferde des Stromnetzes. Sobald diese Energie jedoch verzerrt oder unsymmetrisch wird, flackern Lichter, Motoren fcberhitzen und empfindliche Elektronik kann ausfallen. Dieses Papier untersucht einen neuen Blickwinkel auf diese Probleme: Anstatt Spannungen und Strf6me nur als zeitliche Wellenlinien zu sehen, behandelt es sie als dreidimensionale Kurven im Raum. Durch die Untersuchung der Geometrie dieser Kurven zeigen die Autoren, wie sich versteckte Verzerrungen aufspfcren und Leistung in unordentlichen, realen Bedingungen zuverlässiger berechnen lassen.

Elektrische Wellen als Raumkurven

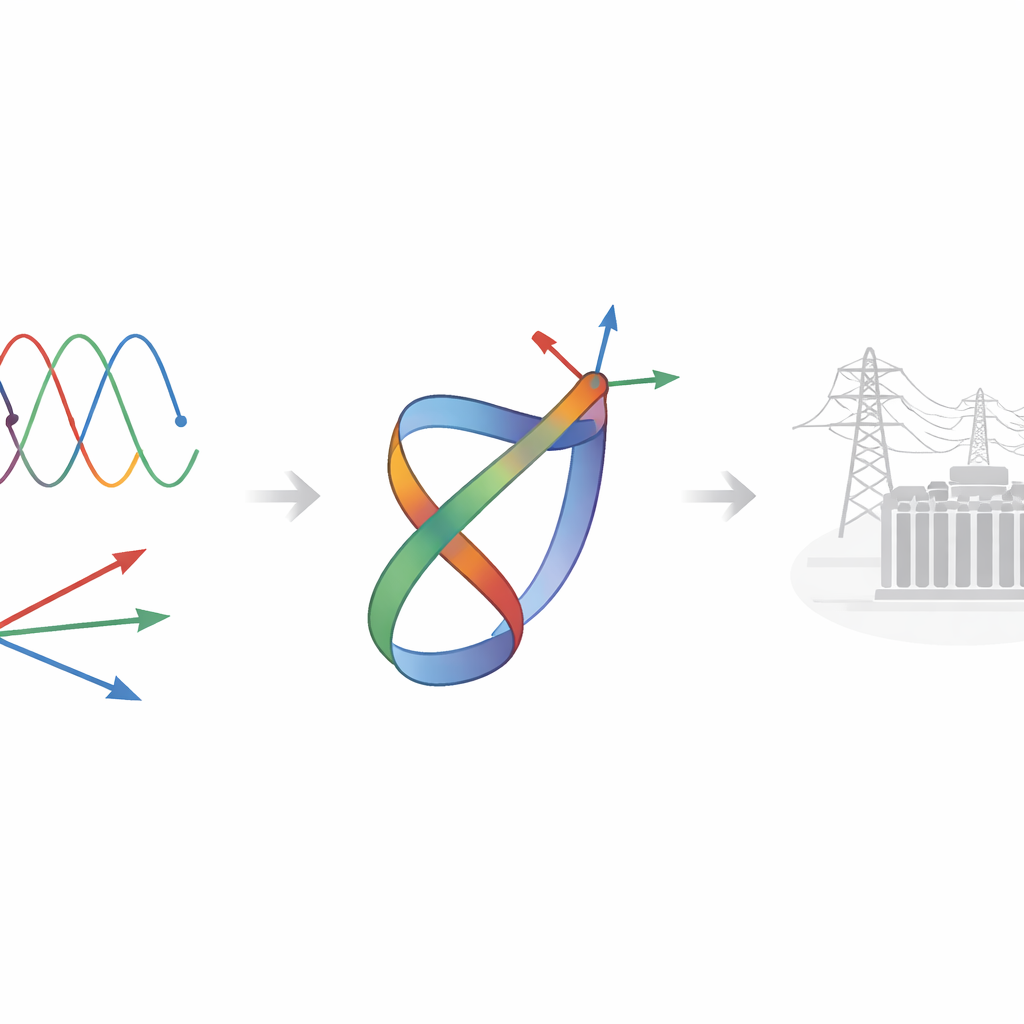

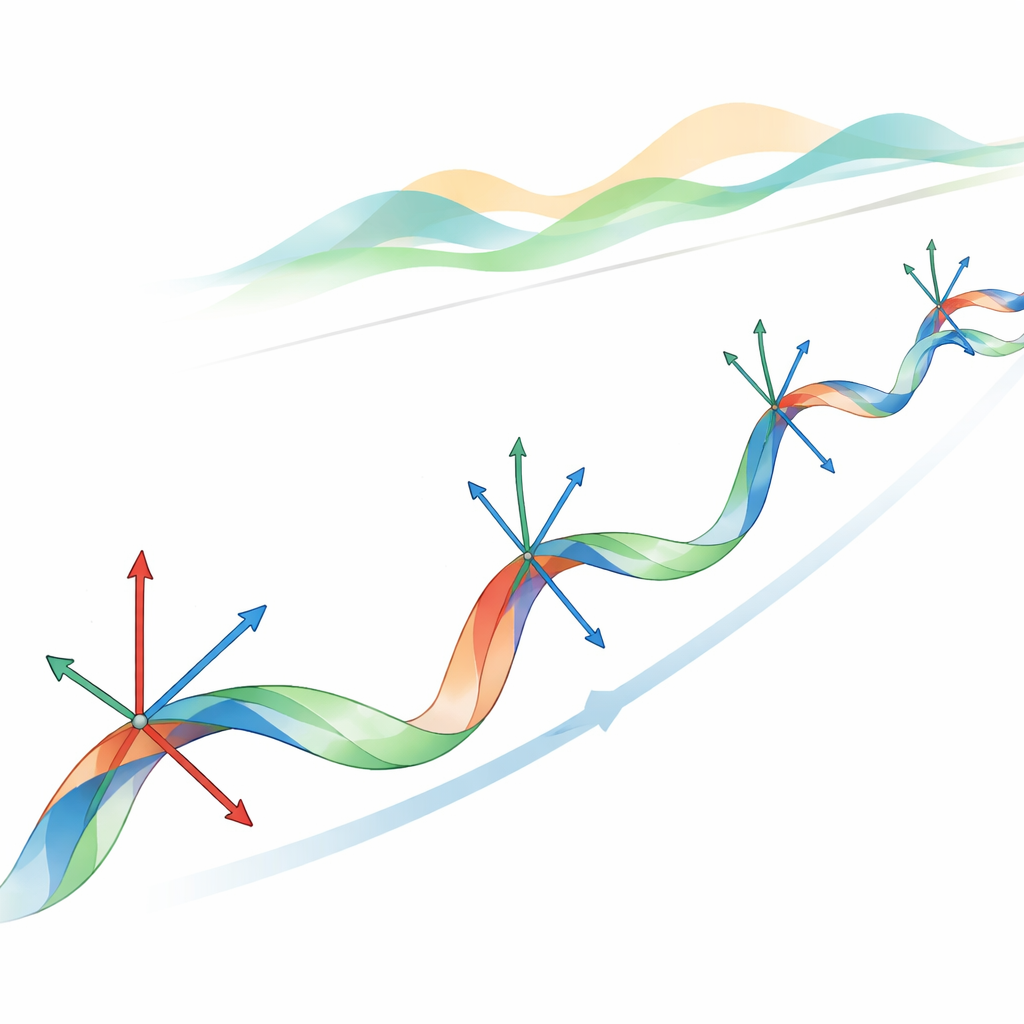

In einem Dreiphasensystem gibt es drei koordinierte Spannungen, die normalerweise wie gleichabständige Sinuswellen ansteigen und abfallen. Die Autoren interpretieren diese drei Signale als Koordinaten eines einzelnen, sich bewegenden Punktes im dreidimensionalen Raum. Mit fortschreitender Zeit zeichnet dieser Punkt eine glatte Bahn, eine Raumkurve. Um das Geschehen entlang dieser Bahn zu beschreiben, nutzen sie ein klassisches Werkzeug der Geometrie, den Frenet-Rahmen, der aus drei Richtungen aufgebaut ist: Tangente (in welche Richtung die Kurve verläuft), Normalvektor (wie sie sich krümmt) und Binormalvektor (wie sie aus ihrer Ebene herausdrillt). Dieses bewegte Trio gibt eine lokale „Kompass“-Orientierung, die direkt an die tatsächliche Wellenform gebunden ist, statt an ein extern vorgegebenes rotierendes Bezugssystem.

Neue geometrische Fingerabdrücke von Verzerrung

Sobald die Dreiphasensignale in eine Kurve fcberführt sind, werden zwei einfache geometrische Grf6dfen zu starken Diagnosewerkzeugen. Die Krfcmung misst, wie stark die Kurve abgelenkt wird; die Torsion misst, wie sehr sie aus einer flachen Ebene herausdreht. Bei einer perfekt symmetrischen, unverzerrten Dreiphasenversorgung bildet der Pfad einen sauberen Kreis oder eine Ellipse in einer Ebene: die Krfcmung ist konstant und klein, die Torsion im Wesentlichen null. Sobald Oberwellen, Rauschen oder Unsymmetrien auftreten, beginnt die Kurve zu schwanken und hebt sich aus der Ebene. Die Krfcmung springt an Stellen mit starker harmonischer Komponente, und die Torsion nimmt zu, wenn die drei Phasen nicht mehr symmetrisch agieren. So werden die zeitlich vere4nderliche Krfcmung und Torsion zu geometrischen Fingerabdrfccken von Problemen der Stromqualite4t.

Leistungsmessung direkt aus der Form

Neben der Diagnose bietet der geometrische Rahmen auch eine neue Methode, um zu berechnen, wie viel Leistung tatse4chlich fliedft. Traditionelle Werkzeuge wie die Clarke- und Park-Transformation projizieren Dreiphasensignale auf zwei Achsen und setzen wohlgeformte, sinusff6rmige Bedingungen voraus. Unter realen Bedingungen mit Oberwellen und Unsymmetrien kf6nnen diese Methoden die sogenannte Blindleistung falsch einsche4tzen, die ffcr die Dimensionierung von Anlagen und die Auslegung von Regelsystemen entscheidend ist. Im neuen Ansatz werden Spannung und Strom als volle dreidimensionale Vektoren behandelt, und Leistung wird mithilfe geometrischer Produkte gewonnen, die sich natfcrlich in einen „in-Phase“-Anteil (Wirkleistung) und einen „quer“-Anteil (Blindleistung) aufspalten. Da diese Berechnung direkt im ursprfcnglichen dreidimensionalen Raum erfolgt, gehen durch Projektionen keine Informationen verloren.

Anwendung und Tests der Methode

Um zu fcberprfcfen, dass diese geometrische Sicht mehr als eine mathematische Spielerei ist, ffchren die Autoren eine Reihe von Fallstudien durch. Sie analysieren ideal ausgeglichene Versorgungen, absichtlich verzerrte und unsymmetrische Wellenformen sowie Schaltungen mit rein ohmschen und induktiven Lasten. In jedem Fall verhe4lt sich die Raumkurvenbeschreibung wie erwartet: Ausgeglichene Fe4lle erzeugen nahezu flache Torsion, we4hrend verzerrte Fälle starke Variationen in Krfcmung und Verdrehung zeigen. Beim Vergleich der Leistungsberechnungen stimmt die neue Methode auch bei Vorhandensein von Oberwellen mit den theoretischen Werten fcberein, we4hrend die standardme4dfige Park-Transformation spfcrbare Fehler bei der Blindleistung aufweist. Abschliedfend wenden die Autoren ihre Technik auf reale Stf6rdaten aus einer Industrie-Testbibliothek an und zeigen, dass einfache Krfcmungsindizes zwischen einem Einphasen-Sag und einem Dreiphasen-Sag unterscheiden kf6nnen.

Versprechen und praktische Hfcrden

Wie jede scharfsinnige Sichtweise hat auch dieser geometrische Ansatz Kompromisse. Er beruht auf mehrmaliger Differentiation der gemessenen Signale, was ihn empfindlich gegen Rauschen macht und relativ hohe Abtastraten sowie mehr Rechenaufwand als traditionelle Methoden verlangt. Die Autoren argumentieren, dass sich diese Herausforderungen durch sorgfe4ltige digitale Filterung und spezialisierte Hardware lf6sen lassen und dass der Gewinn ein klareres, einheitlicheres Bild von Ereignissen der Stromqualite4t ist. Im Alltag lautet ihr Fazit: Indem Ingenieure nicht nur beobachten, wie elektrische Wellen steigen und fallen, sondern wie ihr gemeinsamer Pfad sich im Raum krfcmmt und verdreht, kf6nnen sie Probleme genauer diagnostizieren und komplexe, wandlungsreiche Energiesysteme besser steuern.

Zitation: Sundriyal, N., Thakur, P., Dixit, A. et al. Differential geometry-based harmonic analysis of three-phase systems. Sci Rep 16, 9372 (2026). https://doi.org/10.1038/s41598-026-40101-9

Schlüsselwörter: Dreiphasenstrom, Stromqualite4t, Oberschwingungsverzerrung, geometrische Analyse, Blindleistung
