Analyse der thermischen Leistung und wirtschaftlichen Effizienz von XLPE-Seekabeln basierend auf einer elektro–thermo–hydraulischen Kopplungssimulation

Sicherheit unterseeischer Stromleitungen erhalten

Mit dem Ausbau von Offshore-Windparks muss mehr Strom über dicke Stromkabel, die im Meeresboden vergraben sind, an Land transportiert werden. Werden diese Seekabel zu heiß, kann die Kunststoffisolierung, die den elektrischen Strom sicher einschließt, schnell altern, was die Lebensdauer der Kabel verkürzt und die Kosten erhöht. Diese Studie stellt eine auf den ersten Blick einfache, aber praktisch bedeutsame Frage: Wie beeinflussen die Eigenschaften des Meeresbodens und die Art der Verlegung die Kabeltemperatur und damit die Wirtschaftlichkeit der Versorgung mit sauberer Energie an Land?

Warum der Meeresboden wichtig ist

Seekabel für Offshore-Windprojekte verwenden typischerweise ein widerstandsfähiges Kunststoffmaterial namens vernetztes Polyethylen (XLPE) als Isolierung und sind so ausgelegt, dass ihre metallischen Leiter unter etwa 90 Grad Celsius bleiben. Die erzeugte Wärme muss in den umgebenden Meeresboden und das Meerwasser abgegeben werden. Meeresbodensedimente sind jedoch nicht einheitlich: Manche sind sandig und leiten Wärme gut, andere sind tonreich und eher isolierend. Außerdem kann in den Poren zwischen den Körnern eingeschlossenes Wasser bei Erwärmung in Bewegung geraten und Wärme mitführen. Diese lokalen Bedingungen entscheiden, wie gut ein Kabel Wärme abführen kann, was wiederum bestimmt, wieviel Strom es sicher führen kann und wie wirtschaftlich das gesamte Projekt über Jahrzehnte im Betrieb ist.

Simulation eines komplexen Wärmeproblems

Die Autoren konzentrierten sich auf einen üblichen dreiphasigen 220-kV-Wechselstromkabeltyp und erstellten ein detailliertes Computermodell eines Schnitts durch den Meeresboden, in dem ein solches Kabel vergraben ist. Statt das Kabel als einfachen Wärmequelle zu behandeln, modellierten sie explizit die elektromagnetischen Felder, die im metallischen Leiter und in den anderen Schichten Wärme erzeugen. Diese Wärme breitet sich dann in den umgebenden Boden aus, wo sie sowohl durch reine Wärmeleitung als auch durch die Bewegung des Porenwassers transportiert werden kann, das durch Auftrieb angetrieben wird — wie sehr langsame natürliche Konvektionsströme. Durch die Kopplung des elektrischen, thermischen und strömungsmechanischen Verhaltens in einem Rahmen konnten sie untersuchen, wie Verlegetiefe, Umgebungstemperatur, thermische Leitfähigkeit des Bodens und Durchlässigkeit zusammenspielen, um die stationäre Betriebstemperatur des Kabels und seine zulässige Strombelastung festzulegen. Sie prüften außerdem, dass das Modell gut mit einem etablierten Ingenieurstandard übereinstimmt und fanden nur geringe Unterschiede in der prognostizierten Stromkapazität.

Was die Kabeltemperatur steuert

Die Simulationen zeigen klare und teils überraschende Trends. Eine tiefere Verlegung führt durchgängig zu höheren Leitertemperaturen, und der Effekt verstärkt sich mit zunehmender Tiefe, weil die Wärme einen längeren Weg zurücklegen muss, bevor sie den kühlenden Einfluss des darüber liegenden Meerwassers erreicht. Wärmere umgebende Meeresbodentemperaturen verschieben das gesamte System nach oben: Bei gleicher elektrischer Belastung können schon wenige Grad zusätzliche Hintergrundwärme das Kabel über seine sichere Grenze treiben. Die thermische Leitfähigkeit des Sediments — also wie leicht Wärme durch das Material gelangt — spielt eine entscheidende Rolle. In schlecht wärmeleitenden Böden fällt die Temperatur mit der Entfernung scharf ab und das Kabel wird heißer, was die zulässige Stromstärke stark begrenzt. In wärmeleitfähigeren Böden verteilt sich die Wärme schneller, sodass höhere Ströme möglich sind, ohne das Temperaturlimit zu überschreiten.

Verborgener Nutzen durch bewegtes Porenwasser

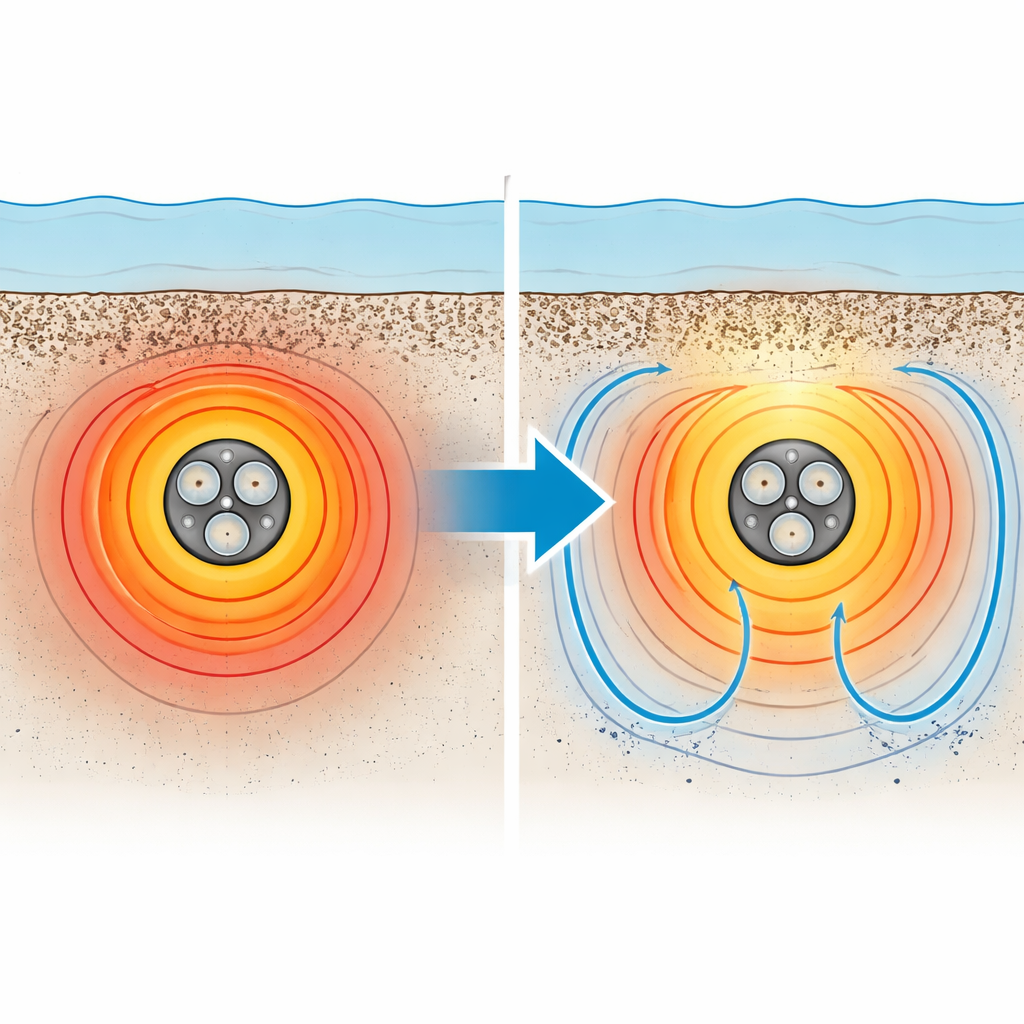

Ein weiterer Schlüsselfaktor ist die Permeabilität, die beschreibt, wie leicht Wasser durch die Poren des Bodens fließen kann. In sehr dichten Böden, typisch für Tone, zeigt das Modell, dass Änderungen der Permeabilität über mehrere Größenordnungen die Kabeltemperatur kaum beeinflussen, weil sich das Porenwasser kaum bewegt und die Wärmeleitung dominiert. Überschreitet die Permeabilität jedoch etwa 10⁻¹¹ Quadratmeter — eher Bedingungen wie grober Schluff oder Sand — wird die Auftriebsströmung wichtig. Wärmeres, leichteres Porenwasser steigt auf und kälteres sinkt, wodurch geschlossene Strömungspfade entstehen, die die Wärmeabfuhr verbessern. In diesem Regime führen höhere Permeabilitäten zu deutlich niedrigeren Kabeltemperaturen, wobei sich die Wärme in länglichen Mustern ausbreitet, die diese internen Strömungen widerspiegeln.

Folgen für Projektkosten

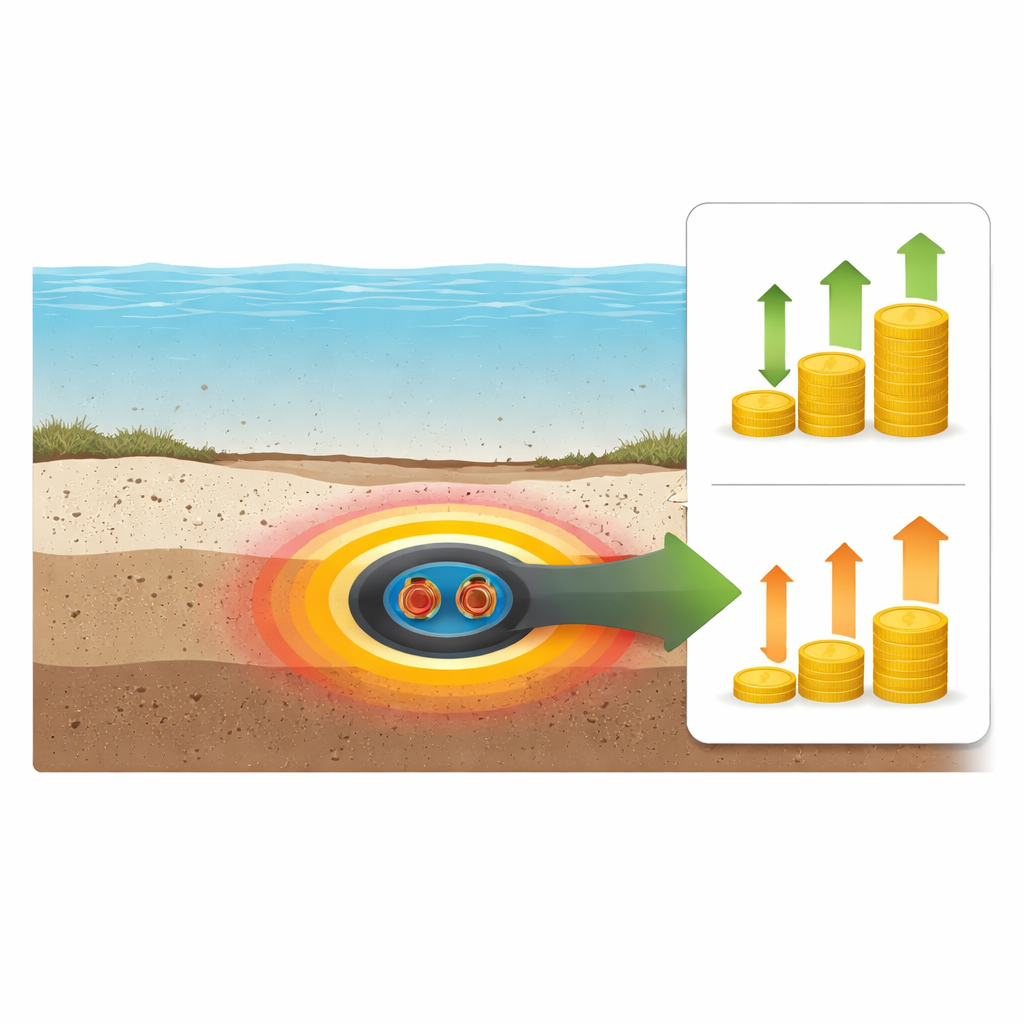

Da die Kabelkosten nicht nur aus dem Kauf und der Installation der Hardware bestehen, verknüpften die Autoren ihre thermischen Ergebnisse mit einem einfachen Wirtschaftsmodell. Sie kombinierten Ausrüstungs- und Installationkosten mit dem Wert der über eine Lebensdauer von 30 Jahren als Wärme verlorenen Energie sowie laufenden Wartungskosten, um einen Investitionsindex zu berechnen: die Gesamtkosten geteilt durch die Stromtragfähigkeit des Kabels. Ein niedrigerer Index bedeutet mehr Watt pro investiertem Dollar. Die Analyse zeigt, dass flacheres Verlegen, höhere thermische Leitfähigkeit des Bodens und ausreichend hohe Permeabilität diesen Index senken und Projekte kosteneffizienter machen. Sehr flache Verlegung kann jedoch Kabel Anchor-, Fischerei- und Wellenschäden aussetzen, sodass Ingenieure thermische und wirtschaftliche Vorteile gegen mechanische Risiken und regulatorische Anforderungen abwägen müssen.

Fazit für die Offshore-Energie

Für Leser, die sich für die Zukunft der Offshore-Windenergie interessieren, ist die Botschaft klar: Der Meeresboden ist nicht nur eine passive Kulisse. Seine Temperatur, Körnung und Wasserdurchlässigkeit beeinflussen stark, wie hoch wir die Belastung der Kabel, die Offshore-Turbinen mit dem Netz verbinden, sicher ansetzen können und wie viel diese Verbindung über ihre Lebensdauer kostet. Durch den Einsatz eines gekoppelten Elektro‑Wärme‑Strömungs-Modells zeigen die Autoren, dass die Wahl kühlerer, wärmeleitfähigerer und hinreichend durchlässiger Sedimentschichten — und das Vermeiden unnötig tiefer Verlegung — höhere Leistungsübertragungen und bessere Investitionsrenditen ermöglichen kann, sofern gleichzeitig ein Schutz gegen physische Beschädigungen gewährleistet bleibt.

Zitation: Ye, M., Zhang, Y., Wu, H. et al. Analysis on the thermal performance and economic efficiency of XLPE submarine cable based on electric–thermal–hydraulic coupling simulation. Sci Rep 16, 9467 (2026). https://doi.org/10.1038/s41598-026-40092-7

Schlüsselwörter: Seekabel, Offshore-Wind, Meeresbodensedimente, Wärmeübertragung, Kabelzuverlässigkeit
