Rechenanalyse plasmonischer Eigenschaften von Graphen im sichtbaren Frequenzbereich auf Weitbandlücken-Heterostrukturen

Warum winzige Licht-Hotspots wichtig sind

Unsere Telefone, Sensoren und zukünftigen Quanten­geräte bauen darauf, Licht in immer kleinere Räume zu pressen. Wenn Licht stark zusammengequetscht wird, kann es viel intensiver mit Materialien wechselwirken, Signale für die Detektion verstärken und schnellere, kleinere optische Bauteile ermöglichen. Dieser Artikel untersucht, wie eine einzelne Lage von Kohlenstoffatomen – Graphen – auf einer weiteren ultradünnen Schicht sichtbares Licht an ihren Kanten in nanoskalige Hotspots konzentrieren kann und wie sich dieser Effekt allein durch Ändern der darunterliegenden Stützschicht wie ein Schalter ein- und ausschalten lässt.

Ein geschichteter Spielplatz für Licht

Die Forscher konzentrieren sich auf eine sorgfältig gestapelte Struktur: eine dünne Graphenfolie, die über eine Scholle aus hexagonalem Bornitrid (h‑BN) gelegt ist, welche wiederum auf einem Siliziumchip oder auf einem Siliziumchip mit Siliziumdioxid‑(SiO₂)Beschichtung ruht. Graphen verhält sich wie ein extrem dünner Leiter, während h‑BN ein ausgezeichneter elektrischer Isolator ist, der zusätzlich die Geometrie der Kante formt, an der die Scholle endet. Statt viele Proben zu fertigen, nutzt das Team fortgeschrittene Computersimulationen, um zu berechnen, wie sich elektromagnetische Felder in und um diese Schichten verhalten, wenn sie mit sichtbarem Licht bestimmter Farben beleuchtet werden, ähnlich den in üblichen roten und grünen Lasern verwendeten Wellenlängen.

Den sweet spot an der Kante finden

Die Simulationen zeigen, dass die Kanten der Graphen/h‑BN‑Scholle etwas Besonderes sind. Wenn der Stapel direkt auf Silizium liegt, kann das elektrische Feld — die Größe, die angibt, wie stark Licht mit dem Material wechselwirkt — an der Kante bis zu zehnmal stärker werden als auf einer flachen Graphen‑auf‑Silizium‑Oberfläche ohne h‑BN. Diese starke Konzentration hängt empfindlich davon ab, wie dick sowohl Graphen als auch h‑BN sind. Der Effekt tritt für Graphen von etwa einer einzelnen Lage bis zu mehreren Lagen auf, ist aber am stärksten, wenn die h‑BN‑Scholle eine mittlere Dicke von grob 80–100 Nanometern hat. Bei dieser „goldilocks“‑Dicke bündeln sich in den Simulationen die Feldlinien und verlaufen nahezu quer über die Kante — eine Konfiguration, die dafür bekannt ist, die Raman‑Streuung stark zu verstärken, ein Lichtstreu­signal, das häufig zur Auslese von Materialeigenschaften verwendet wird.

Wenn die Trägerschicht den Hotspot abschaltet

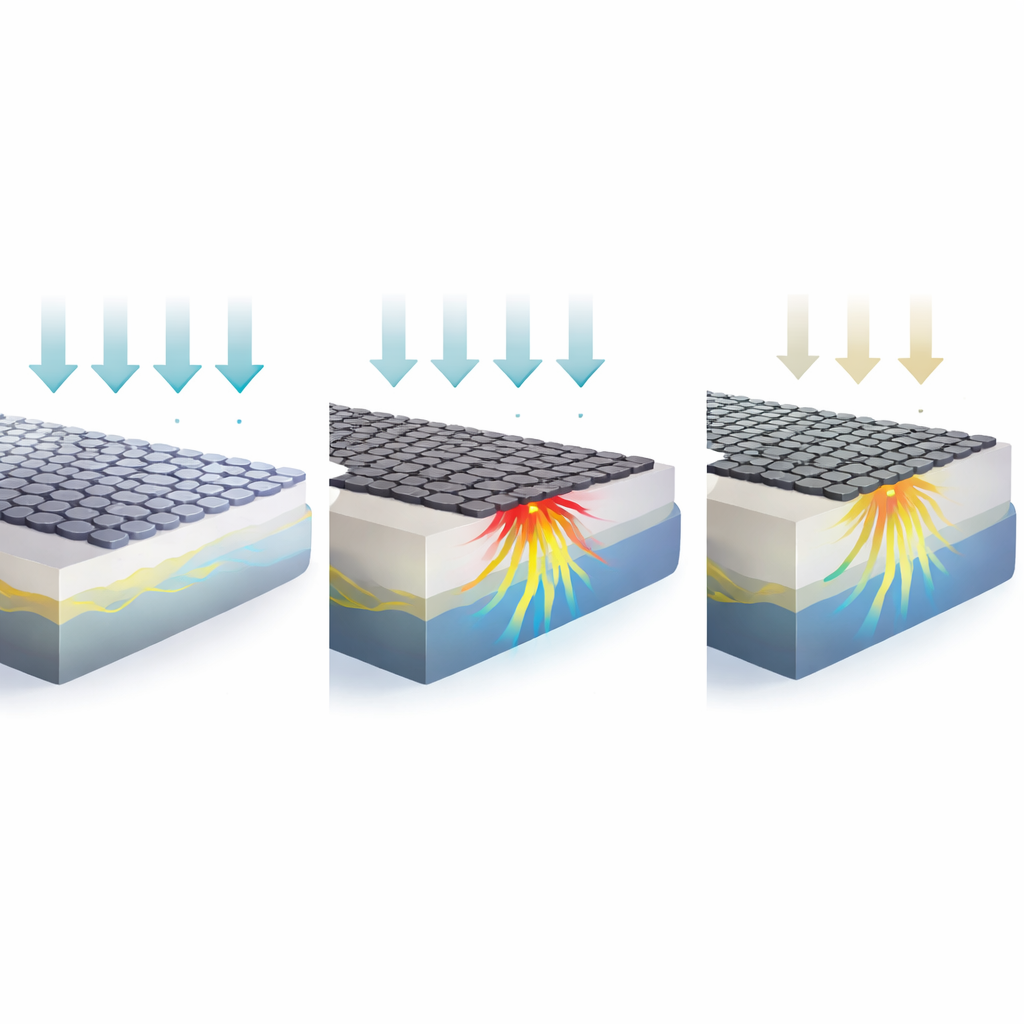

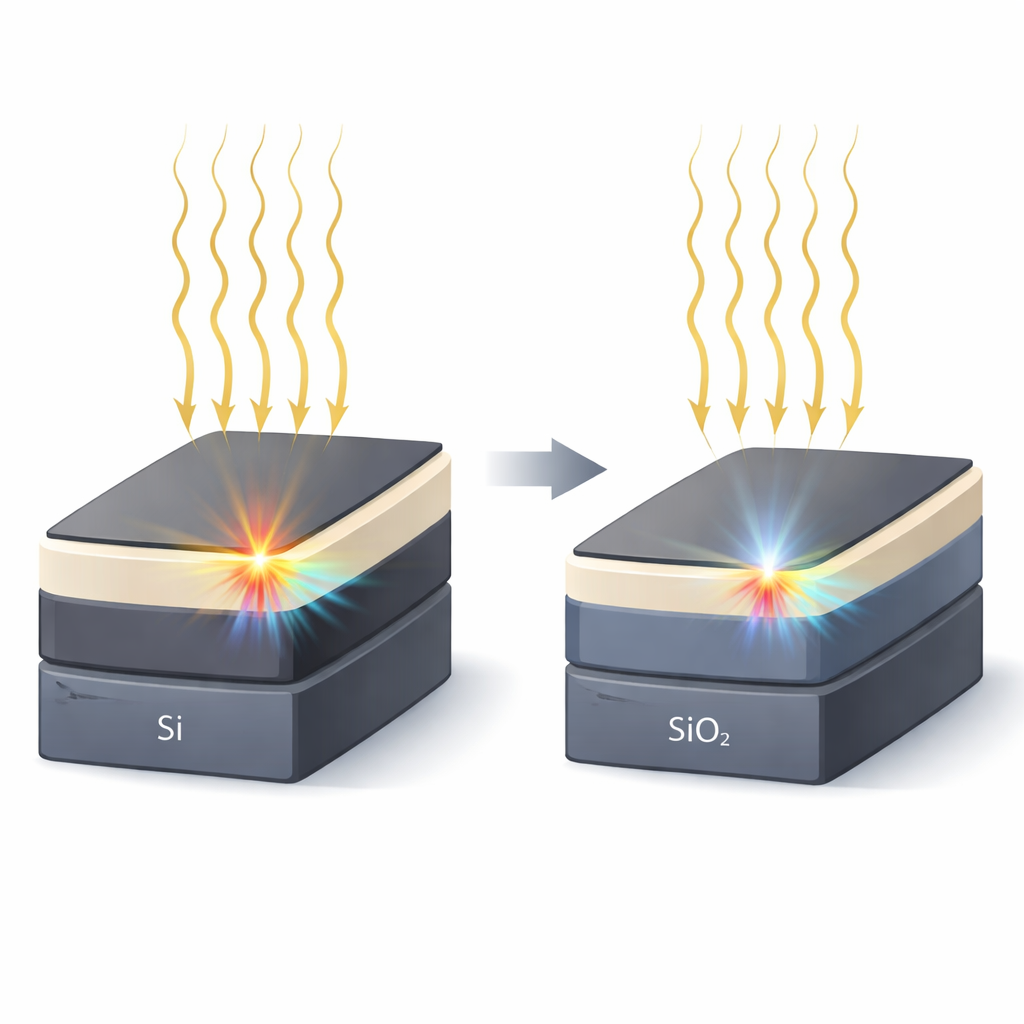

Die Lage ändert sich dramatisch, wenn eine Siliziumdioxid‑Schicht zwischen den Siliziumchip und die h‑BN‑Scholle eingefügt wird. Bei sonst ähnlichen Bedingungen zeigen die Simulationen, dass das elektrische Feld in der Nähe der Graphenkanten deutlich schwächer wird und seine stark fokussierte Charakteristik verliert. Die Feldstärke liegt nun unter der eines einfachen flachen Graphen‑auf‑SiO₂‑Referenzsystems, und das Variation der Graphendicke hilft kaum. Die Variation der h‑BN‑Dicke auf SiO₂ ergibt nur moderate und sehr unterschiedliche Muster der Feldkonzentration. Diese Ergebnisse stimmen mit früheren Experimenten überein, in denen das Raman‑Signal an Kanten auf blankem Silizium stark verstärkt, aber deutlich unterdrückt war, wenn dieselbe Art von Graphen/h‑BN‑Scholle auf SiO₂ lag. Zusammen unterstreichen die Befunde, dass die Leitfähigkeit des zugrunde liegenden Substrats — Silizium versus isolierendes SiO₂ — eine entscheidende Rolle dabei spielt, Ladung in das Graphen einzuspeisen und so diese Hotspots im sichtbaren Licht zu unterstützen.

Farbe und Form der Hotspots untersuchen

Über eine einzelne Laserfarbe hinaus werten die Autorinnen und Autoren in ihren Simulationen einen Bereich sichtbarer Wellenlängen aus. Sie sagen voraus, dass die dramatischste Kantenerhöhung für grünes bis blaugrünes Licht auftreten sollte, und schlagen damit neue experimentelle Tests mit kürzerwelligen Lasern vor. Sie bauen außerdem ein vollständiges dreidimensionales Modell auf und bestätigen, dass der Kanten‑Hotspot entlang des Stufens, an dem die h‑BN‑Scholle endet, sehr lokalisiert bleibt und dass seine genaue Form von der Polarisation — also der Richtung — der einfallenden Lichtwellen abhängt. Schließlich zeigen die Forschenden, dass dasselbe Grundprinzip auch mit anderen Weitbandlückenmaterialien wie Diamant und Aluminiumoxid (Al₂O₃) funktionieren kann, was auf chipfreundliche Designs jenseits einer einzelnen Isolatorwahl hinweist.

Von der Theorie zu zukünftigen Geräten

Alltäglich gesprochen erklärt diese Arbeit, warum bestimmte Kombinationen ultradünner Schichten und Substrate an ihren Kanten wie leistungsstarke „Lichttrichter“ wirken, während andere das nicht tun. Indem sie abbilden, wie sich die Kantenintensität mit Schichtdicke, Materialwahl und Lichtfarbe ändert, liefert die Studie ein Design‑Werkzeug für Ingenieurinnen und Ingenieure, die optische Signale verstärken möchten, ohne auf traditionelle Metalle zurückzugreifen. Solche kontrollierbaren nanoskaligen Hotspots könnten chemische und biologische Sensoren, optische Verbindungen auf Chips und zukünftige Quanten­technologien verbessern. Kurz: Der Artikel zeigt, dass sich mit der richtigen Stapelung atomar dünner Materialien auf einem geeigneten Träger steuern lässt, wo und wie stark Licht sich konzentriert — und dass Theorie den Weg zur nächsten Generation grafenbasierter photonischer Bauelemente weisen kann.

Zitation: Qamar, M., Abbas, G., Liao, M. et al. Computational analysis of visible frequency plasmonic properties of graphene on wide band gap heterostructures. Sci Rep 16, 9138 (2026). https://doi.org/10.1038/s41598-026-40039-y
