Verhalten des Grubendrucks und Reaktion auf die Aktivierung von Störungen in Normalstörungszonen in dicken Kohleflözen unter Bergbaustörung

Warum sich Verschiebungen tief unter Tage an der Oberfläche bemerkbar machen

Die moderne Gesellschaft ist weiterhin stark von Kohle abhängig, doch das Gestein über einem Bergwerk kooperiert nicht immer. Wenn Ingenieure in sehr dicke Kohleflöze vorstoßen, die von geologischen Störungen durchschnitten sind, kann das Gelände rucken, einstürzen oder sogar explosionsartig versagen—eine Gefahr für Bergleute und Ausrüstung. Diese Studie untersucht einen solchen untertägigen Bereich in China und stellt eine einfache, aber entscheidende Frage: Wenn eine Abbaufront auf eine steilstehende Normalstörung zusteuert, wie biegen, brechen und verschieben sich die Gesteine — und wann erwacht die Störung zum Leben?

Ein verborgener Bruch im Gestein

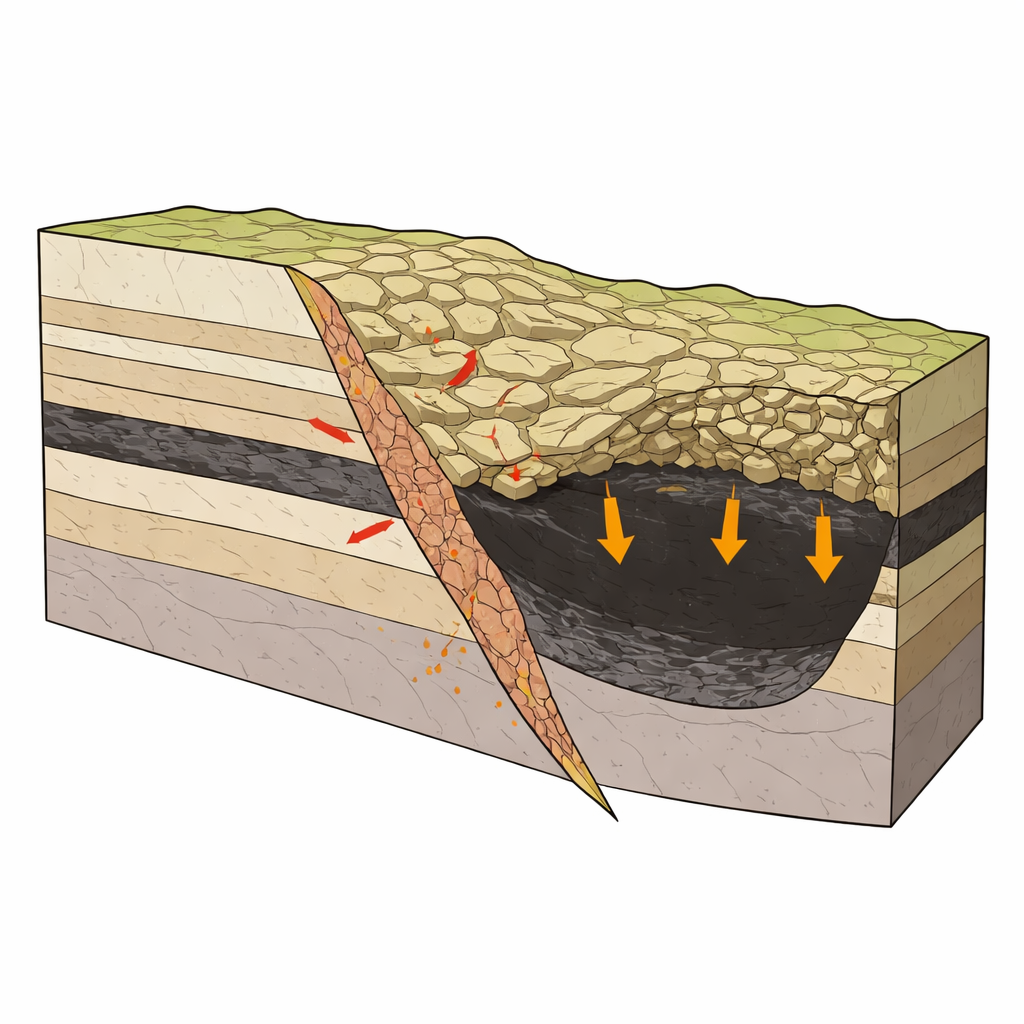

Die Forschung konzentriert sich auf ein Kohlebergwerk im Ordos-Becken, wo ein dickes Flöz—14 bis 20 Meter Kohle—von einer Normalstörung mit etwa 70 Grad Neigung durchschnitten wird. Bei einer Normalstörung ist ein Gesteinsblock gegenüber dem anderen abgesunken, wodurch ein schräger Bruch entsteht, der tief unter Tage wie ein verriegelter, aber bewegungsbereiter Hang wirken kann. Beim Strebbau lassen die Bergleute hinter der Abbaulinie einen großen Hohlraum zurück. Die darüberliegenden Gesteinsschichten sacken ein und zerbrechen, und diese Bewegung kann die benachbarte Störung belasten und schließlich lösen. Da dicke Flöze besonders große Hohlräume erzeugen, verhält sich das Überlagerungsgestein dramatischer als in dünneren Flözen, was dieses Umfeld besonders gefährlich macht.

Ein verkleinertes Erdmodell im Labor

Um diese Vorgänge sicher zu beobachten, baute das Team ein großes physikalisches Modell, das das echte Bergwerk nachbildet. Sie schichteten Sand, Gips, Kalk und andere Materialien in einem Stahlrahmen, sodass Dicke, Gewicht und Festigkeit der einzelnen Gesteinsschichten im Modell dem Vorbild entsprachen. Eine Schuppe aus Glimmer bildete die schwache, schräge Oberfläche der Störung. Ein hydraulisches System drückte auf die Oberseite, um das Gewicht von Hunderten Metern Überlagerung zu reproduzieren. Dann „abbauten“ sie das Modell schrittweise, indem sie Streifen der Kohleschicht entfernten, während Kameras und Sensoren verfolgten, wie die Schichten rissen, wie weit die Firste sanken und wie sich Spannungen in der Nähe der Störung aufbauten.

Wie der First sackt und der Sohlenbereich reagiert

Als der Abbau auf die Störung zuschritt, brach der First über der ausgeerzten Kohle wiederholt in etwa 20-Meter-Schritten auf und stürzte ein. Weit entfernt von der Störung verlief dieses Verhalten relativ regelmäßig. Näher an der Störung wurde das Muster gewalttätiger und asymmetrisch. Die gesamte Firstsenkung folgte einer breiten U-förmigen Kurve, aber in Störungsnähe bildeten sich lokale M-förmige Dellen und Wölbungen, als sich Blöcke drehten und kollidierten. Der größte Firstabfall—im Vollmaßstab über 13 Meter—trat etwa 30 Meter unterhalb der Störung auf. Der Sohlenbereich unter dem Flöz reagierte mit scharfen Spannungsstößen: Messwerte sprangen plötzlich an, wenn der First einbrach, und fielen dann wieder ab, wobei die höchste Spitzenspannung von rund 20 Megapascal in der Störungsnähe registriert wurde. Diese Sprünge veranschaulichen, warum Ausrüstung und Fahrstraßen in Störungsnähe ein deutlich höheres Risiko plötzlicher Schäden haben.

Wann die Störung zu gleiten beginnt

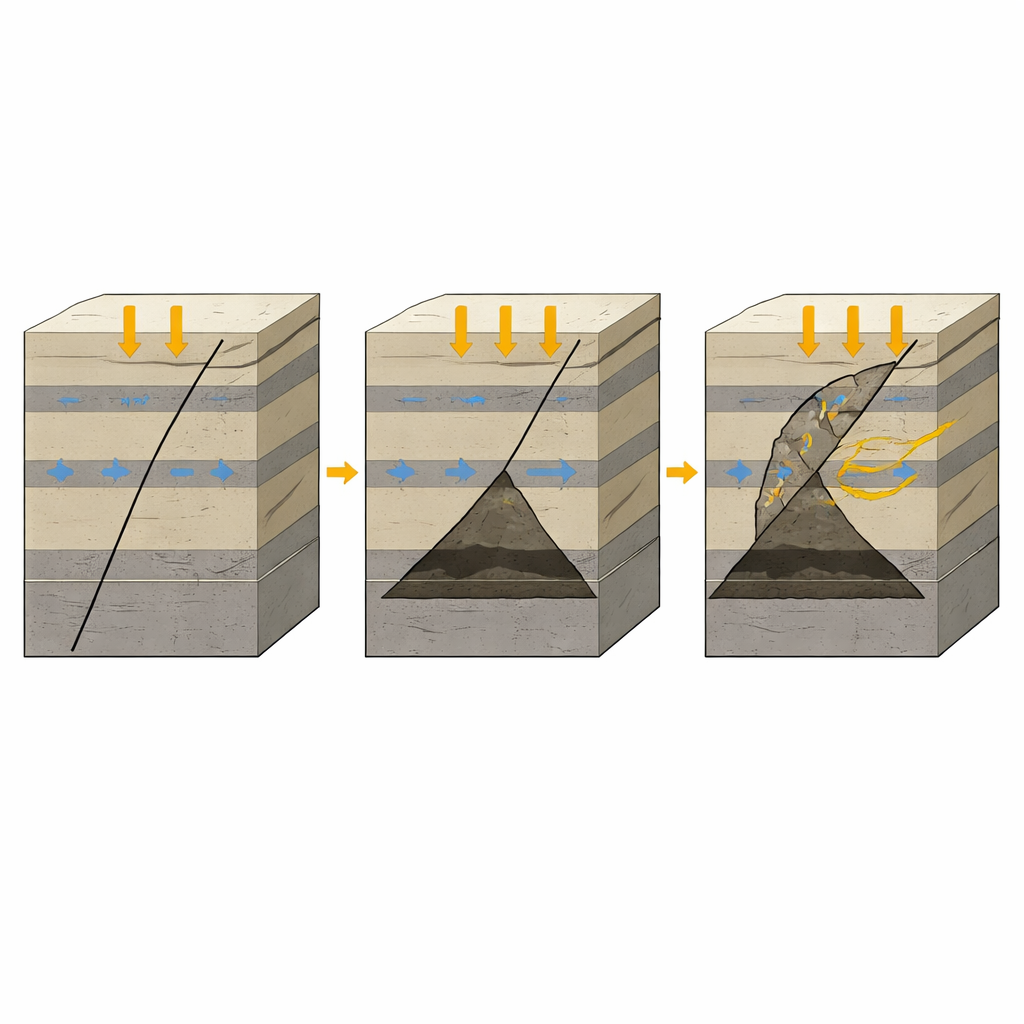

Über die Beschreibung der Beobachtungen hinaus nutzten die Autoren ein einfaches mechanisches Modell, um zu erklären, warum die Störung aktiviert wird. Im Kern verändert der Abbau das Gleichgewicht zwischen vertikaler Belastung und seitlicher Einspannung um die Störung. Mit der Entfernung der Kohle nimmt die vertikale Last von oben zu, während die seitliche Begrenzung nachlässt. Die Berechnungen zeigen, dass die Störung zum Gleiten neigt, wenn die vertikale Spannung drei- bis viermal so groß wird wie die horizontale Spannung. Die Experimente stützen dieses Bild: Sensorsignale zeigten, dass die vertikalen Kräfte bereits Zehner von Metern bevor die Abbaufront die Störung erreichte anstiegen, doch die eigentliche Instabilität—plötzliches Gleiten und Einsturz—trat erst auf, nachdem die horizontale Blockade ausreichend geschwächt war. Das bedeutet, der entscheidende Auslöser ist nicht nur das Gewicht von oben, sondern der Verlust der seitlichen Unterstützung.

Von Erkenntnissen zu sichererem Abbau

Mit diesen Erkenntnissen schlagen die Autoren praktische Maßnahmen für Bergwerke vor, die ähnliche Störungen in dicken Flözen durchfahren müssen. Unterstützungsmaßnahmen—wie kombinierte Anker, Drahtgeflecht und Seile—sollten über eine größere Zone verstärkt werden, je näher die Abbaufront der Störung kommt. Die Geschwindigkeit des Vortriebs der Firststützen sollte so gesteuert werden, dass der First nie zu weit ungestützt hängenbleibt. Schließlich sollten Fahrstraßen so gestaltet sein, dass sie kontrollierte Verformungen zulassen und Raum für Spannungsfreisetzung bieten, statt das Gestein völlig starr einzufangen. Einfach gesagt zeigt die Studie, dass beim Abbau in dicken Flözen nahe steilen Störungen die Wahrscheinlichkeit plötzlicher First- und Sohlenversagen stark steigt, weil das Gestein vertikal belastet und gleichzeitig seitlich gelockert wird. Dieses Muster zu erkennen hilft Ingenieuren, Gefährdungsbereiche zu antizipieren und Stützsysteme zu entwerfen, die den Zugang zu tiefen Kohlevorkommen mit größerer Sicherheitsreserve ermöglichen.

Zitation: Xin, T., Ji, Y., Wang, J. et al. Mine pressure behavior law and fault activation response of normal fault zones in thick coal seams under mining disturbance. Sci Rep 16, 9491 (2026). https://doi.org/10.1038/s41598-026-40000-z

Schlüsselwörter: Kohleabbau, Störungsrutsch, Gebirgsdruck, Firsteinsturz, Bergwerksicherheit
