Titaninduzierte Phasenänderungen und tribologisches Verhalten in Cantor‑basierten Hochentropielegierungen

Härtere Metalle für harte Einsätze

Von Triebwerken bis zu Bohrwerkzeugen versagen viele Maschinen nicht, weil Teile komplett brechen, sondern weil ihre Oberflächen allmählich abgerieben werden. Diese Studie betrachtet eine neue Klasse metallischer Beschichtungen, die dafür entwickelt wurden, starkem Reiben und Gleiten standzuhalten. Durch gezielte Zugabe von Titan zu einer speziellen „Cocktail“‑Legierung zeigen die Forschenden, wie kleine Rezepturänderungen das Material von innen heraus umformen können: es wird härter, verschleißresistenter und sein magnetisches Verhalten lässt sich beeinflussen.

Viele Metalle zu einem vereint

Konventionelle Legierungen basieren meist auf einem Hauptmetall, wie Eisen im Stahl. Hochentropielegierungen sind anders: Sie mischen fünf oder mehr Metalle in annähernd gleichen Anteilen und erzeugen so eine dichte atomare Landschaft, die ungewöhnliche Festigkeit, Stabilität und Korrosionsbeständigkeit liefern kann. Das Ausgangsmaterial dieser Arbeit ist die bekannte Cantor‑Legierung aus Eisen, Chrom, Kobalt, Nickel und Mangan. Sie ist zäh und duktil, aber nicht hart genug für die anspruchsvollsten Gleitanwendungen. Die Idee des Teams war einfach und wirkungsvoll: Titan in kontrollierten Mengen beifügen und beobachten, wie sich innere Struktur und Eigenschaften verändern.

Von weichen Gittern zu steifen Gerüsten

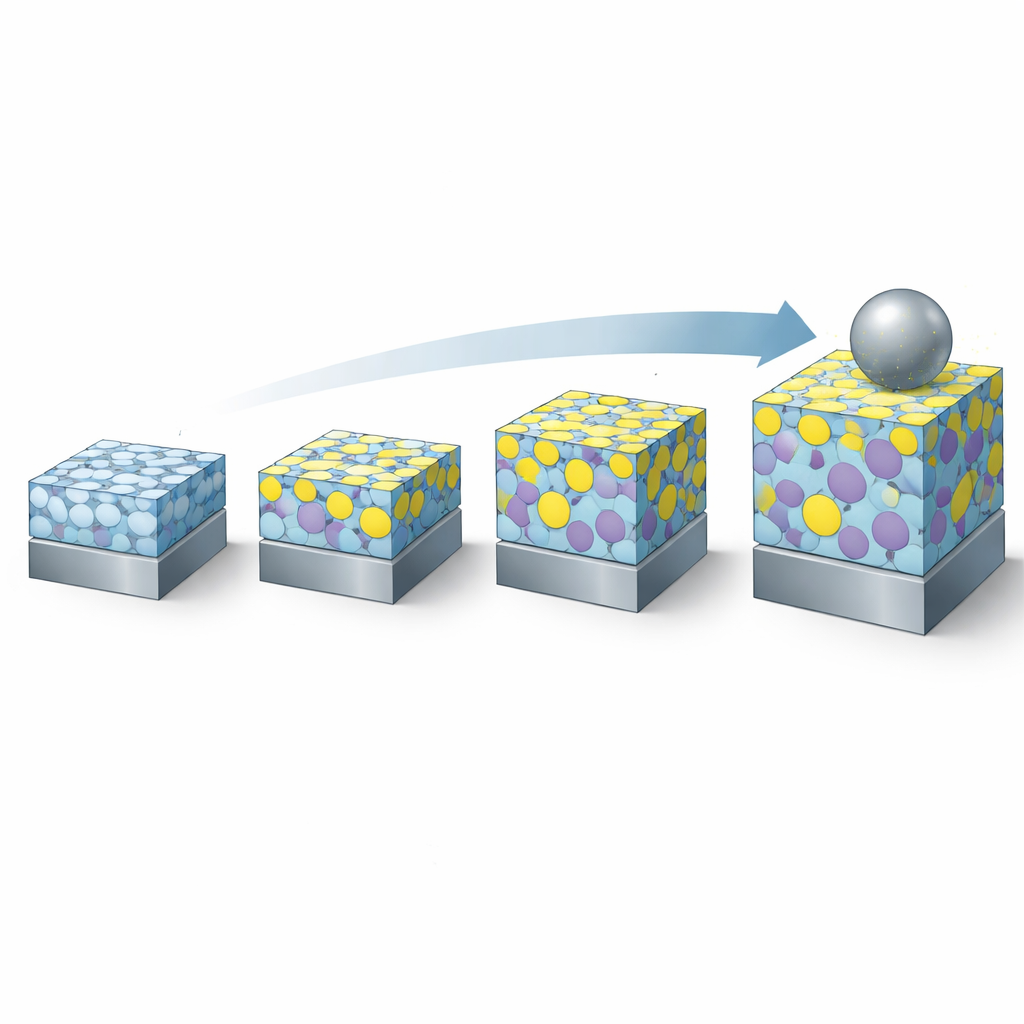

Auf atomarer Ebene können sich Metalle in unterschiedlichen, sich wiederholenden Mustern anordnen, ähnlich verschiedenen Arten, Orangen in einer Kiste zu stapeln. Die ursprüngliche Cantor‑Legierung bevorzugt ein dicht gepacktes Muster, das relativ weich ist. Mit zunehmendem Titangehalt verschiebt sich die Struktur schrittweise hin zu einem offeneren, kubisch-raumzentrierten Gefüge, das größere Titanatome besser aufnehmen kann. Gleichzeitig treten sehr harte, geordnete Bereiche—sogenannte Intermetallische Phasen—und titanreiche Karbide auf. Zusammen wirken diese wie ein steifes Gerüst im weicheren Hintergrund, behindern die Bewegung von Defekten im Metall und erhöhen die Härte deutlich. Sorgfältige Laboruntersuchungen und Computersimulationen bestätigten diesen Trend von einem weichen, einphasigen Material zu einem härteren, mehrphasigen System mit steigendem Titananteil.

Herstellung und Prüfung von Schutzbeschichtungen

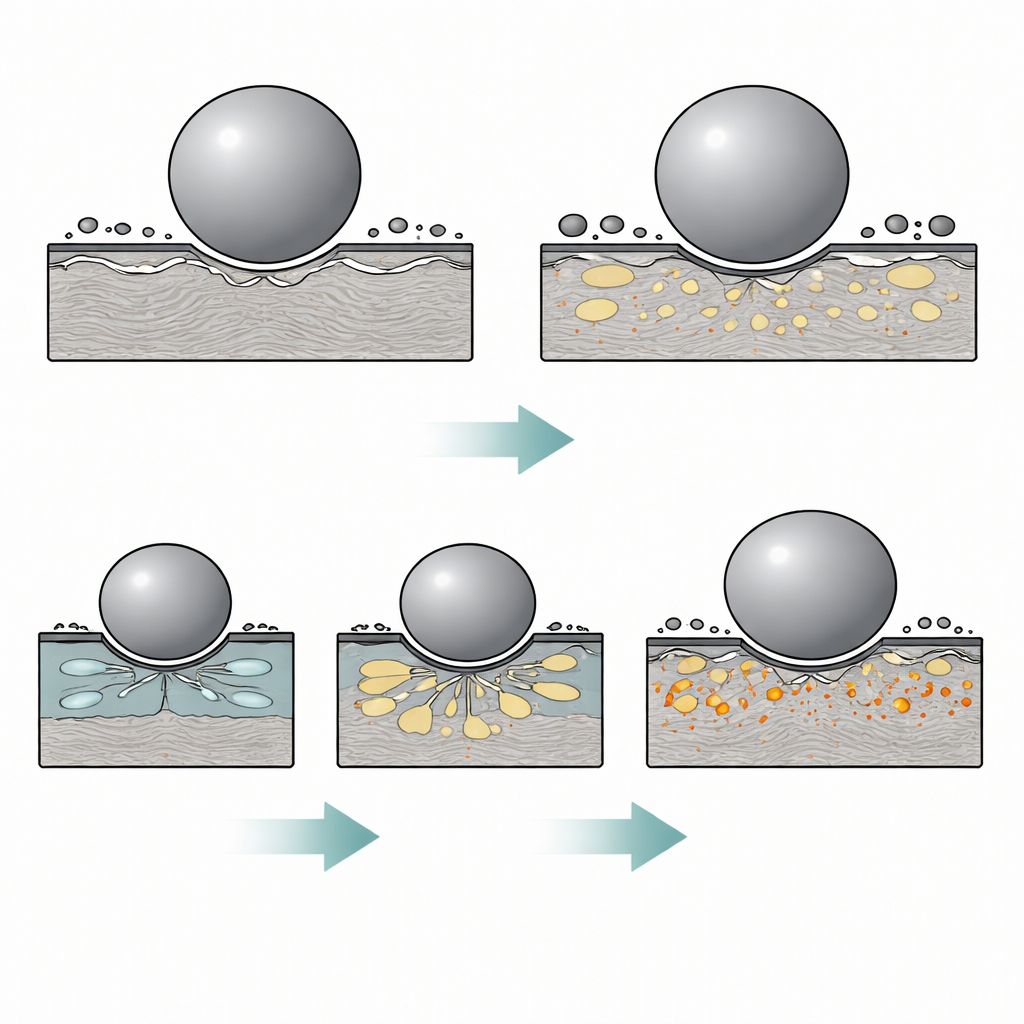

Um diese Pulver in nutzbare Oberflächenschichten zu verwandeln, verwendeten die Forschenden ein Verfahren namens Spark‑Plasma‑Sintering, das die Legierungspartikel unter Druck und gepulster Erhitzung schnell auf einen Stahluntergrund verbindet. Dieser schnelle Prozess hilft, die feine Kornstruktur aus der mechanischen Legierungserzeugung zu erhalten und fördert die Bildung harter Phasen. Die resultierenden Beschichtungen wurden anschließend poliert und im Gleittest gegen eine harte Kugel geprüft; Härte, Verschleißrate und Reibungsverhalten wurden dabei genau aufgezeichnet. Über die Serie bedeutete mehr Titan eine höhere Härte—von etwa 686 bis ungefähr 1030 auf der Vickers‑Skala—und einen stetigen Rückgang der Verschleißrate auf weniger als die Hälfte des Ausgangswerts. Die Mikroskopie der abgeschliffenen Spuren zeigte, dass Beschichtungen mit höherem Titangehalt weniger tiefe Riefen und geringeres Materialablösen aufwiesen, was ihrer verbesserten Schadensresistenz entspricht.

Magnetismus und Temperaturbeständigkeit

Interessanterweise veränderten die durch Titan ausgelösten inneren Umordnungen auch die Reaktion der Legierungen auf Magnetfelder. Alle Zusammensetzungen blieben ferromagnetisch, aber die Magnetisierungsstärke sank bei mittleren Titanwerten—dort, wo mehr Volumen von nichtmagnetischen harten Partikeln eingenommen wird—und erholte sich wieder, wenn die raumzentrierte Matrix dominant wurde und wieder reicher an stark magnetischen Elementen wie Eisen und Kobalt war. Dieses nichtlineare Verhalten macht deutlich, dass der Magnetismus in diesen komplexen Legierungen nicht nur von der Anwesenheit bestimmter Elemente abhängt, sondern davon, wie sie sich zwischen verschiedenen inneren Bereichen aufteilen. Das Team erhitzte außerdem ausgewählte Pulver auf 900 °C und fand, dass die Hauptstrukturen ohne Zerfall erhalten blieben—ein ermutigendes Zeichen für den Einsatz bei hohen Temperaturen.

Warum das wichtig ist

Kurz gesagt zeigt diese Arbeit, dass das Feinabstimmen der Rezeptur einer Multimetalllegierung mit Titan ein gutes, aber vergleichsweise weiches Material in eine harte, verschleißfeste Beschichtung verwandeln kann, die gleichzeitig ihre Struktur bei hohen Temperaturen behält und ein einstellbares magnetisches Verhalten bietet. Die beste Variante kombiniert eine zähe Rückgratphase mit harten intermetallischen Phasen und Karbidpartikeln, die während der Verarbeitung entstehen, die Last teilen und die Oberfläche vor Abtrag schützen. Solche Beschichtungen könnten die Lebensdauer bewegter Bauteile in rauen Umgebungen verlängern, Wartungskosten senken und Möglichkeiten für Bauteile eröffnen, die sowohl Dauerhaftigkeit als auch bestimmte magnetische Eigenschaften benötigen, etwa fortschrittliche Lager, elektrische Maschinen oder Abschirmkomponenten.

Zitation: Alizadeh, M., Bakhshi, SR., Dehnavi, MR. et al. Titanium-induced phase changes and tribological behavior in cantor-based high entropy alloys. Sci Rep 16, 9246 (2026). https://doi.org/10.1038/s41598-026-39973-8

Schlüsselwörter: Hochentropielegierungen, Titan‑Legierung, verschleißfeste Beschichtungen, Mikrostrukturentwicklung, magnetische Materialien
