Integration von UAV-Photogrammetrie und LiDAR für hochauflösende 3D-Campuskartierung an der KFUPM

2026-02-11 · Zurück zur Übersicht

Warum es wichtig ist, einen Campus in eine digitale Welt zu verwandeln

Stellen Sie sich vor, Sie könnten einen Universitätscampus online erkunden, als würden Sie ihn persönlich durchschreiten — Fassaden betrachten, rollstuhlgerechte Wege prüfen oder Dächer inspizieren, ohne eine Leiter zu besteigen. Diese Arbeit zeigt, wie Forschende den Campus der King Fahd University of Petroleum and Minerals (KFUPM) in einen hochdetaillierten dreidimensionalen „digitalen Zwilling“ verwandelt haben, mithilfe von kameragetriebenen Drohnen, Laserscannern und intelligenter Bildverbesserungssoftware. Ziel sind nicht nur ansprechende Bilder, sondern eine praktische, aktualisierbare 3D-Karte, die Sicherheit, Instandhaltung, Navigation und virtuelle Besichtigungen unterstützt.

Fliegende Roboter als Campusvermessungsexperten

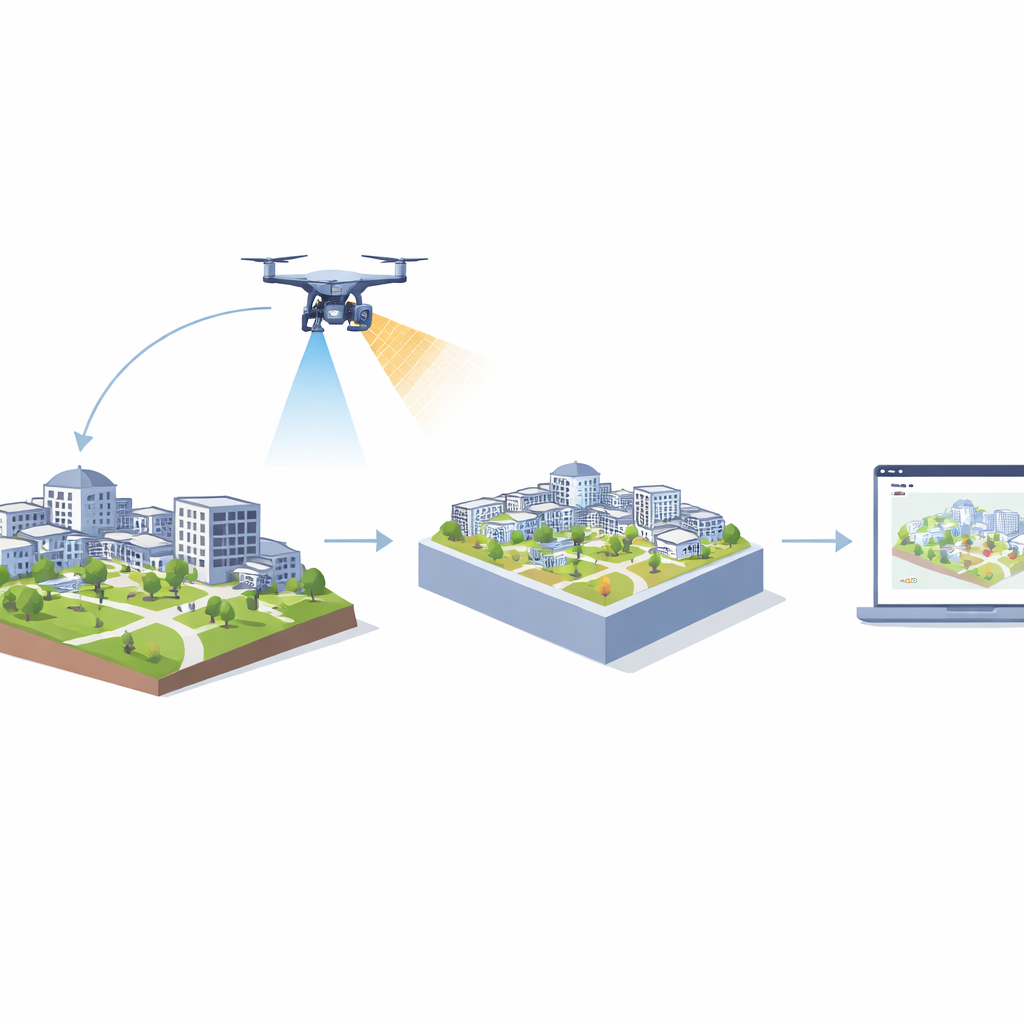

Kern des Projekts sind unbemannte Luftfahrzeuge — Drohnen — die den Campus entlang sorgfältig geplanter Routen überfliegen. Einige Flüge folgen einem geradlinigen Rasenmäher‑artigen Gitter, bei dem die Kamera direkt nach unten blickt; das ist ideal, um Dächer, Straßen und Freiflächen zu erfassen. Andere Flüge umkreisen Gebäudekomplexe mit geneigter Kameraposition, wodurch vertikale Wände, Balkone und versteckte Ecken sichtbar werden, die eine Draufsicht verbergen würde. Auf derselben Drohne sind eine hochauflösende Farbkamera und ein Laserscanner montiert. Die Kamera liefert detailreiche Bilder, während der Laserscanner Millionen Entfernungen misst und so eine Punktwolke erzeugt, die die Form von Gelände und Gebäuden beschreibt.

Durch die Kombination dieser sich ergänzenden Perspektiven sammelt das Team die Rohdaten für ein realistisches 3D-Modell.

Aus Punkten und Bildern einen virtuellen Campus bauen

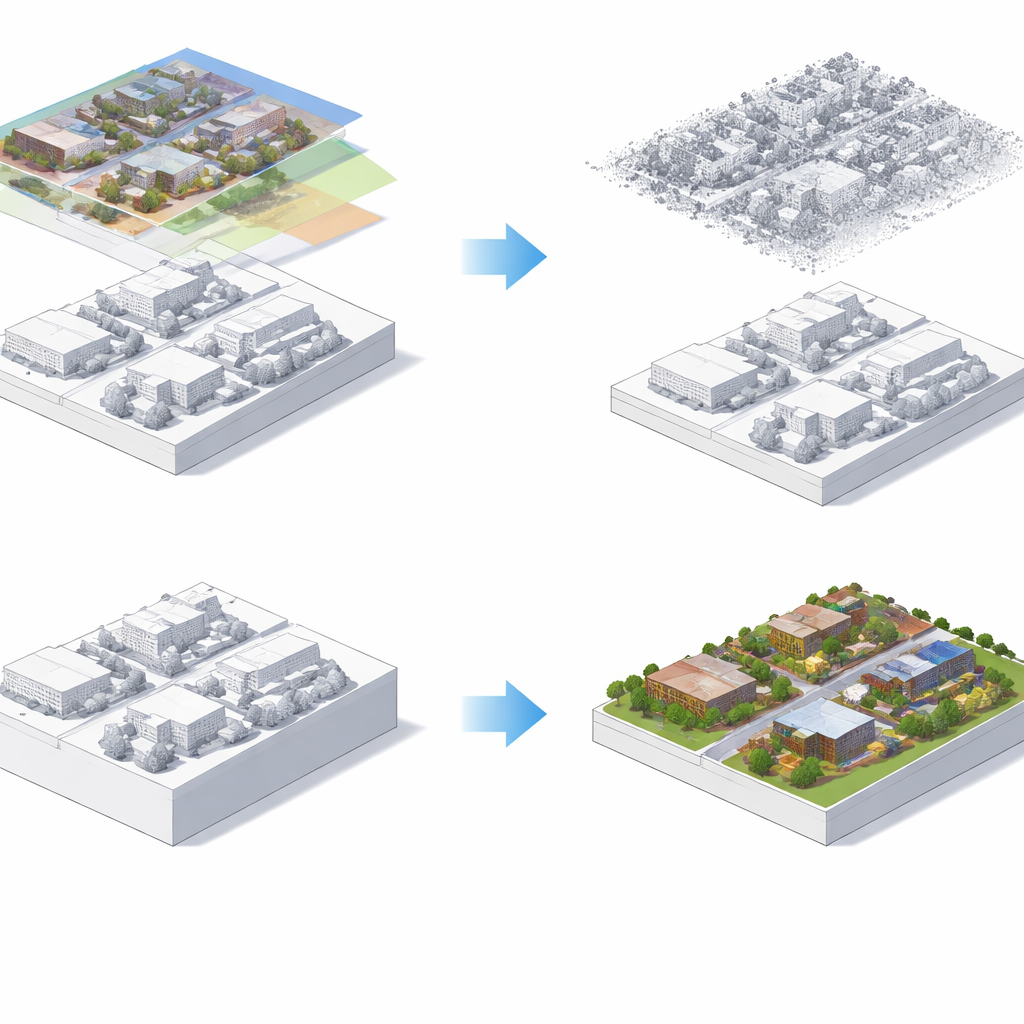

Sind die Flüge abgeschlossen, übernimmt die Software die Hauptarbeit. Algorithmen rekonstruieren zunächst aus überlappenden Fotos ein 3D-Modell, indem sie bestimmen, von wo jedes Bild aufgenommen wurde und wie Flächen zueinander passen. Parallel dazu werden die Laserdaten bereinigt, ausgerichtet und in Boden, Gebäude und Vegetation klassifiziert, dann verdünnt, sodass sie genügend Dichte für Detailtreue besitzen bei gleichzeitig effizienter Verarbeitbarkeit. Die beiden 3D-Welten — eine aus Bildern, eine aus Lasermessungen — werden in denselben geografischen Rahmen gebracht und so zusammengeführt, dass Dächer und Wände möglichst genau übereinstimmen. Die Laserpunkte liefern die verlässliche Form des Campus, während die Fotos Farbe und Materialerscheinung beisteuern, die auf ein Oberflächennetz „aufgebacken“ werden, wie eine Haut um eine Skulptur. Diese Trennung bewahrt Messgenauigkeit und liefert gleichzeitig ein visuell reiches Modell.

Die Ansicht schärfen, ohne die Realität zu verändern

Wenn Nutzer Fassaden stark vergrößern, wirken einfache Texturen oft unscharf oder blockig. Um dem entgegenzuwirken, fügen die Forschenden einen leichten „Super-Resolution“-Schritt hinzu: ein kompaktes Deep‑Learning‑Netzwerk, das jedes Luftbild nimmt und eine schärfere, detailliertere Version mit doppelter Auflösung erzeugt. Wichtig ist, dass diese Schärfung nur auf die Bildtexturen angewandt wird, nachdem die 3D-Geometrie bereits durch die Laserdaten fixiert wurde. Das bedeutet, Wände und Dächer verschieben sich nicht; einzig ihre visuelle Oberfläche wird klarer. Tests an Beispielfassaden zeigen schärfere Kanten und besser erkennbare feine Details wie Fenster und kleine Bauelemente bei moderatem Mehraufwand in der Verarbeitungszeit. Das Team vergleicht diese gelernte Schärfung auch mit traditionellen Tricks wie Kontrastverstärkung und stellt fest, dass die gelernte Methode konstantere Verbesserungen liefert, ohne das Rauschen übermäßig zu verstärken.

Vom Forschungsmodell zum täglichen Campuswerkzeug

Der fertige 3D-Campus wird in eine webbasierte Kartenplattform exportiert, in der Nutzer innerhalb eines Browsers schwenken, zoomen, neigen und Messungen vornehmen können.

Dieser digitale Zwilling eröffnet zahlreiche alltägliche Anwendungen. Wartungspersonal kann virtuelle Inspektionen durchführen und etwa blockierte Wege oder überwucherte Vegetation prüfen. Sicherheitsteams können Kamerapositionen oder Notfallrouten mit Sichtlinienkontext planen. Studierende und Besucher profitieren von 3D-Navigation, die Steigungen, Treppen und Baustellen berücksichtigt. Gebäudemanager können Objekte im Modell mit Geräterecords und Arbeitsaufträgen verknüpfen und so die Karte in ein Live‑Dashboard für den Campusbetrieb verwandeln. Für visuell anspruchsvolle Anwendungen — etwa virtuelle Campusführungen oder Präsentationen — können die Super‑Resolution‑Texturen aktiviert werden; für schnelle, geometriegetriebene Aufgaben — wie die Verfolgung von Baustellenfortschritt — können sie deaktiviert werden, um Zeit zu sparen.

Was das für zukünftige digitale Campusse bedeutet

Die Studie zeigt, dass die Kombination aus schrägen und top‑down Drohnenaufnahmen mit Laserscanning einen vollständigen und genaueren 3D‑Campus liefert als die ausschließliche Nutzung von Luftbildern, insbesondere bei komplexen Gebäudefassaden. Sie zeigt außerdem, wie Bildschärfung die visuelle Qualität sicher verbessern kann, ohne die Messgenauigkeit zu untergraben, sofern sie nur auf Texturen und nicht auf Geometrie angewandt wird. Über die KFUPM hinaus lässt sich dieselbe Methode für Krankenhäuser, Industrieparks oder Stadtviertel wiederverwenden, die regelmäßig aktualisierte, webfähige 3D‑Karten benötigen. Kurz gesagt, die Arbeit deutet auf eine Zukunft hin, in der Campusse lebende digitale Zwillinge pflegen, die Prüfern, Planern, Studierenden und Besuchern gleichermaßen dienen — und die gebaute Umwelt leichter verständlich, verwaltbar und erkundbar machen.

Zitation: Keshk, H.M., Abdallah, A.M., Almutairi, S. et al. UAV photogrammetry and lidar integration for high-fidelity 3D campus mapping at KFUPM. Sci Rep 16, 8328 (2026). https://doi.org/10.1038/s41598-026-39888-4

Schlüsselwörter: intelligenter Campus, 3D-Kartierung, Drohnenaufnahmen, LiDAR, digitaler Zwilling
