Abschätzung der Kontaktfläche zwischen Ruß-Nanopartikeln in Verbundstoffen anhand von Tunnelleitungseigenschaften, Interphasentiefe und Kontaktzahl

Warum winzige Berührungen zwischen Partikeln wichtig sind

Von flexiblen Handyhüllen, die Druck registrieren, bis zu Reifen, die ihren Verschleiß überwachen: Viele neue Technologien benötigen Kunststoffe, die Strom leiten. Eine verbreitete Methode, übliche Polymere leitfähig zu machen, besteht darin, Ruß, ein feines, rußähnliches Pulver, einzumischen. Wie genau sich jedoch diese zahllosen Nanopartikel im Kunststoff berühren – und wie groß die Fläche ist, die sie bei jedem Kontakt teilen – war bislang kaum messbar. Diese Arbeit entwickelt eine praktische Methode zur Abschätzung dieser unsichtbaren „Kontaktfläche“ und zeigt, wie deren gezielte Einstellung die elektrische Leistung in realen Produkten deutlich verbessern kann.

Von verstreuten Körnern zu leitfähigen Wegen

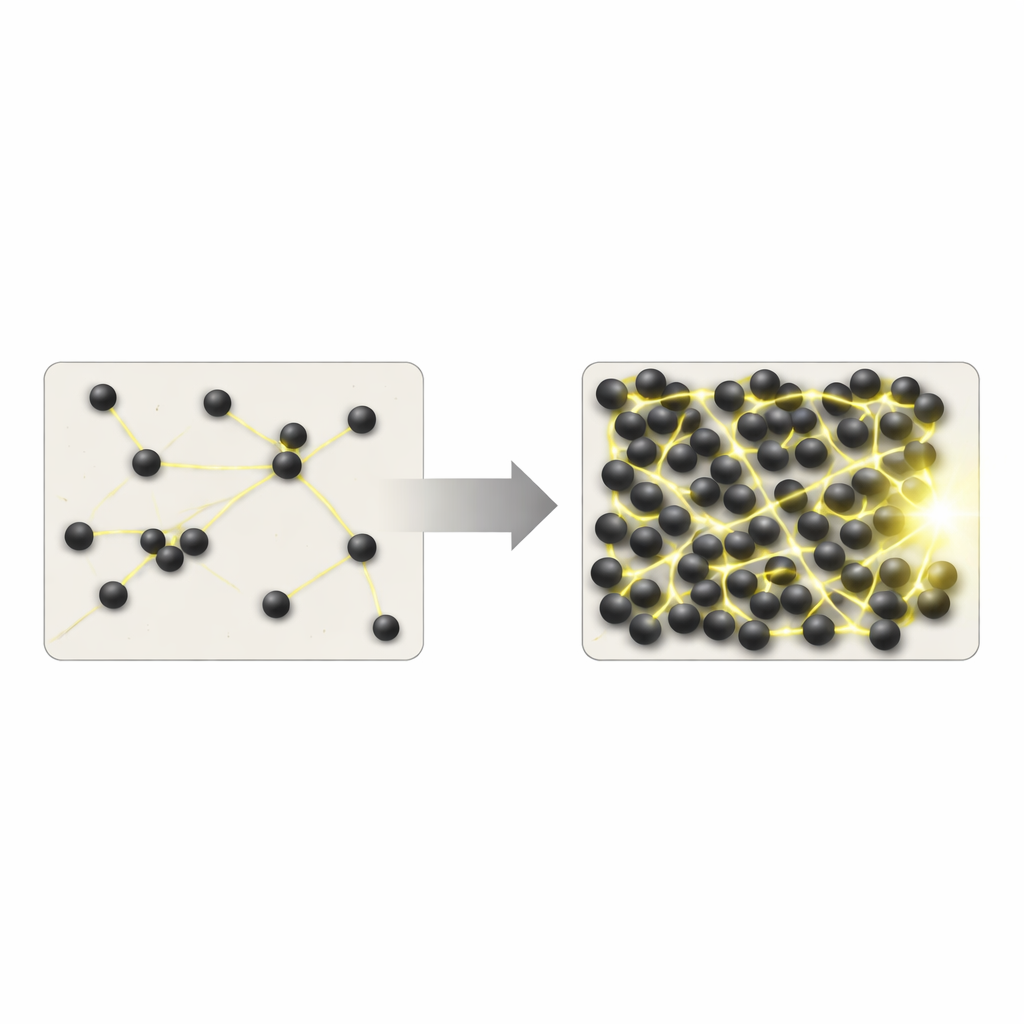

Wenn Ruß in ein Polymer eingemischt wird, sind die Partikel zunächst verstreut und isoliert, sodass das Material wie ein Isolator wirkt. Mit zunehmendem Anteil beginnen die Partikel zu klumpen und bilden ein zusammenhängendes Netzwerk, das Elektronen den Weg durch die Probe ermöglicht; dieser plötzliche Übergang wird als Perkolationsschwelle bezeichnet. Die Autoren betonen, dass gängige Modelle sich oft nur darauf konzentrieren, wie viel Ruß bei dieser Schwelle vorhanden ist. Sie vernachlässigen typischerweise zwei entscheidende Aspekte: eine dünne, veränderte Schicht des Polymers um jedes Partikel (Interphase) und das Quanteneffekt‑„Tunneln“ von Elektronen über ultraschmale Polymerspalten zwischen benachbarten Partikeln. Beide Effekte beeinflussen stark, wie leicht Ladungen transportiert werden können.

Neue Formeln für elektrisches Verhalten entwickeln

Die Forscher entwickeln zwei mathematische Modelle, um vorherzusagen, wie gut ein mit Ruß gefüllter Kunststoff Elektrizität leitet. Im ersten behandeln sie das Haupthindernis für den Elektronenfluss als den Widerstand winziger Polymer-Tunnel, die benachbarte Partikel trennen. Dieser Widerstand hängt davon ab, wie weit Elektronen tunneln müssen, wie breit der Tunnel ist, von der spezifischen Leitfähigkeit des Polymers im Spalt und – am wichtigsten – von der Kontaktfläche zwischen gegenüberliegenden Partikeloberflächen. Das zweite Modell adaptiert ein älteres Rahmenwerk, das für fasergefüllte Verbunde verwendet wird, erweitert es jedoch auf Kugeln und berücksichtigt ausdrücklich die Effekte der Interphasenstärke, der Anzahl der Kontakte je Partikel, der Partikelgröße und der Wechselwirkung zwischen Polymer- und Rußoberflächen. Durch den Vergleich beider Modelle mit publizierten Messdaten für mehrere Polymer–Ruß-Systeme zeigen sie, dass die Formeln reale Daten über einen breiten Bereich an Rußgehalten hinweg abbilden.

Leitfähigkeitsmodelle in eine Kontaktflächenkarte überführen

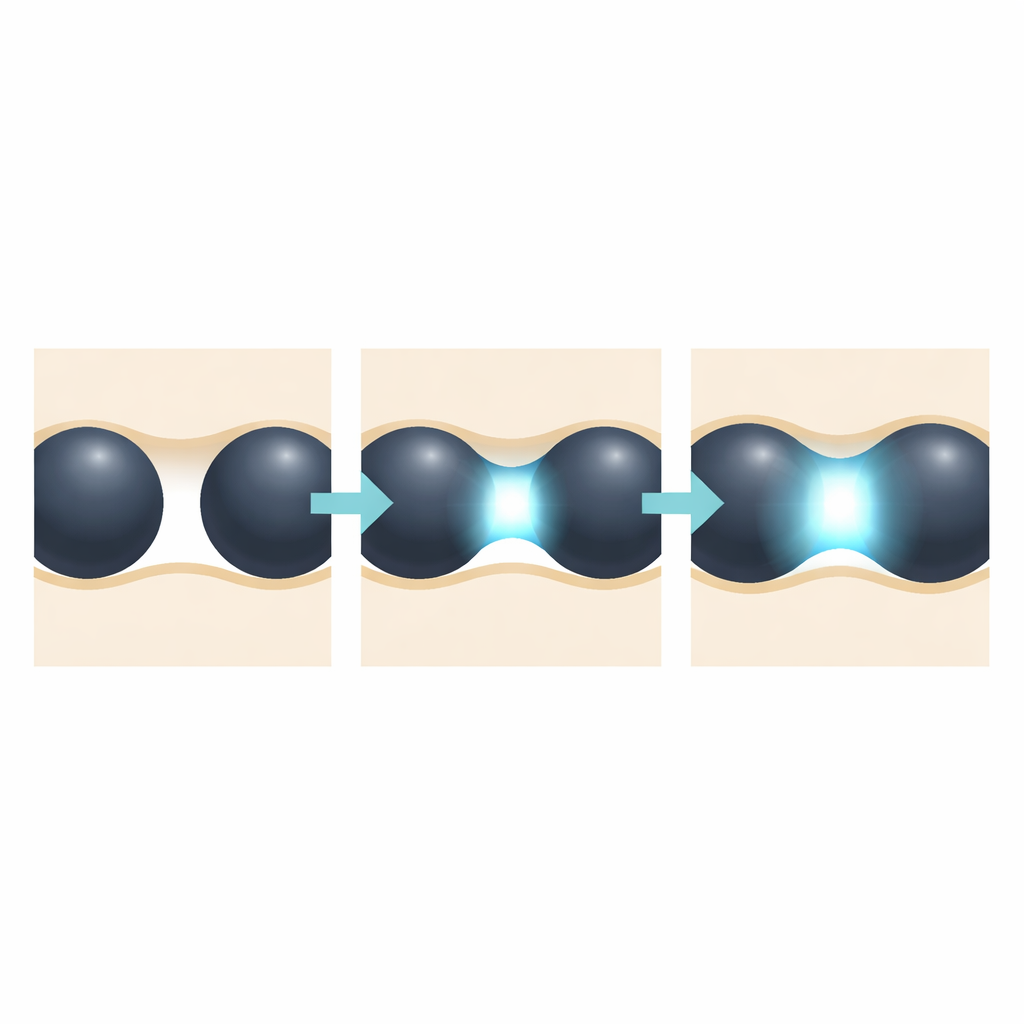

Da beide Modelle dieselbe gemessene Leitfähigkeit beschreiben, kombinieren die Autoren sie und lösen nach der Unbekannten auf: der effektiven Kontaktfläche zwischen Partikeln. Daraus folgt eine kompakte Gleichung, die die Kontaktfläche mit messbaren Materialgrößen verknüpft: Partikelradius, Rußanteil, Interphasentiefe, Tunnel‑Abstand und -Durchmesser, Oberflächenenergien von Polymer und Füllstoff, Beginn der Perkolation und die durchschnittliche Anzahl benachbarter Kontakte je Partikel. Mit diesem Ausdruck erzeugen sie dreidimensionale Karten, die zeigen, wie die Kontaktfläche reagiert, wenn beliebige Paare von Faktoren variiert werden. Eine dickere Interphase und eine höhere Kontaktzahl vergrößern beide das Netzwerk verbundener Partikel und erhöhen die Kontaktfläche deutlich, während eine extrem dünne Interphase oder sehr wenige Kontakte die Kontaktfläche gegen null zusammenbrechen lassen.

Gestaltungsregeln für bessere leitfähige Kunststoffe

Die Konturdiagramme liefern klare Gestaltungsleitlinien. Breite, aber kurze Tunnel zwischen Partikeln – also große gegenüberliegende Durchmesser bei sehr kleinen Spaltweiten – erweitern die Kontaktfläche stark, während sehr schmale Kontakte oder lange Spalte keine brauchbaren Leitwege bilden. Niedrigere Perkolationsschwellen und höhere Grenzflächenenergie zwischen Polymer und Ruß begünstigen dichte, vernetzte Cluster und erhöhen ebenfalls die Kontaktfläche. Kleinere Partikel bei höheren Konzentrationen erzeugen mehr Verknüpfungspunkte als wenige große Partikel, und ein größerer Gesamtanteil der Probe, der vom Netzwerk eingenommen wird, steigert die Kontaktfläche deutlich. Dagegen beeinflusst die inhärente Leitfähigkeit des Polymers im Tunnel zwar, wie leicht Elektronen passieren, ändert aber nicht die Größe der Kontaktfläche selbst.

Was das für Materialien im realen Einsatz bedeutet

Einfach gesagt zeigt die Studie, dass nicht nur die Anzahl der Rußpartikel im Kunststoff entscheidet, sondern wie diese Partikel aufeinandertreffen, ob das Material ein guter elektrischer Leiter wird oder ein schlechter. Die Autoren bieten eine praktische Gleichung, mit der Ingenieure diese verborgene Kontaktfläche aus Größen abschätzen können, die sich messen oder beim Design wählen lassen, wie Partikelgröße, Oberflächenchemie und Füllstoffgehalt. Damit können Hersteller Formulierungen systematisch so anpassen, dass die Kontaktfläche maximiert, der Tunnelwiderstand gesenkt und gezielte Leitfähigkeiten für Sensoren, antistatische Beschichtungen und andere fortschrittliche Polymerbauteile erreicht werden – ohne endloses Ausprobieren.

Zitation: Zare, Y., Gharib, N., Choi, JH. et al. Estimation of contact area among carbon black nanoparticles in composites by tunneling properties, interphase depth and contact number. Sci Rep 16, 9118 (2026). https://doi.org/10.1038/s41598-026-39872-y

Schlüsselwörter: leitfähige Polymerverbunde, Ruß-Nanopartikel, elektrische Perkolation, Tunnelleitung, Nanokomposit-Design
