Modelprädiktive Regelung mit adaptivem Kalman‑Filter für turboaufgeladene, vorgemischte Erdgas‑Motoren

Die Versorgung stabil halten, wenn die Nachfrage springt

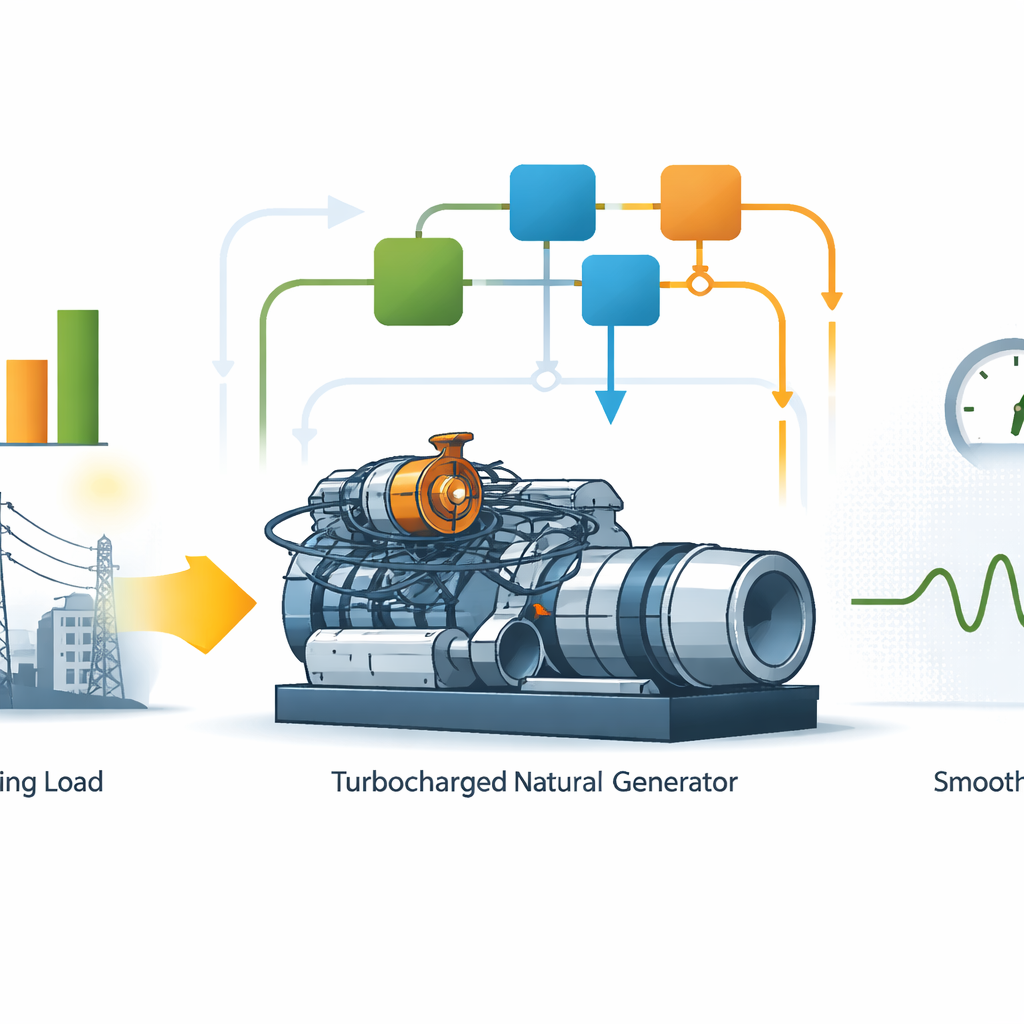

Moderne Städte und Fabriken sind zunehmend auf Erdgas‑Motoren angewiesen, um Strom zu erzeugen, insbesondere in lokalen oder Notstromerzeugungsanlagen. Wenn jedoch Verbraucher oder Maschinen plötzlich ein‑ oder abgeschaltet werden, spüren diese Motoren die Änderung als plötzlichen „Ruck“ an der Welle. Kann das Regelungssystem nicht schnell und sanft reagieren, gerät die Drehzahl des Generators – und damit Frequenz und Spannung des Netzes – ins Schwanken. Dieser Artikel untersucht eine intelligentere Methode, um einen Erdgenerator bei solchen überraschenden Lastwechseln stabil zu halten und gleichzeitig die Netzqualität und die Abgasgüte zu verbessern.

Warum Erdgas‑Generatoren schwer zu regeln sind

Große Erdgas‑Motoren in Kraftwerken mischen Treibstoff und Luft oft vor dem Turbolader; diese Konfiguration ist kostengünstiger und liefert über viele Zylinder eine gleichmäßigere Mischung. Da jedoch eine einzige Kraftstoff‑ und eine einzige Luftregelung gleichzeitig Drehzahl und Gemischqualität beeinflussen, wirkt das System wie ein eng verflochtener Knoten: Eine Stellgröße zieht an mehreren Ergebnissen zugleich. Hinzu kommen lange Leitungswege und der Turbolader, durch die Gase strömen müssen, bevor sie die Zylinder erreichen; diese Verzögerungen bewirken, dass die Auswirkungen einer Stellgröße verzögert sichtbar werden. All dies erschwert es, sowohl die Drehzahl als auch das Luft‑Kraftstoff‑Verhältnis bei plötzlichen Laständerungen innerhalb enger Toleranzen zu halten.

Ein vorausschauender „Autopilot“ für den Motor

Um mit diesen Komplikationen fertigzuwerden, bauen die Autoren auf einer Technik namens modelprädiktive Regelung auf, die man als Autopiloten verstehen kann, der mithilfe eines mathematischen Modells kurz in die Zukunft blickt. Bei jedem Schritt berechnet der Regler, wie sich die zwei Hauptstellgrößen – eine für das Luft‑Kraftstoff‑Gemisch, eine für den Kraftstoff – bewegen sollen, damit Drehzahl und Gemisch auf Kurs bleiben und gleichzeitig Begrenzungen für Stellgeschwindigkeiten eingehalten werden. Die Arbeit formuliert diesen Regler so um, dass er mit Änderungen von Drehzahl und Gemisch statt mit ihren absoluten Werten arbeitet. Dieser Kniff hilft dem System, stationäre Abweichungen durch unvollständiges Modell automatisch zu eliminieren, ohne zusätzliche Komplexität zu verursachen, die eine Implementierung auf einem realen Motorsteuergerät erschweren würde.

Klüger zuhören: ein adaptiver, rauschbewusster Schätzer

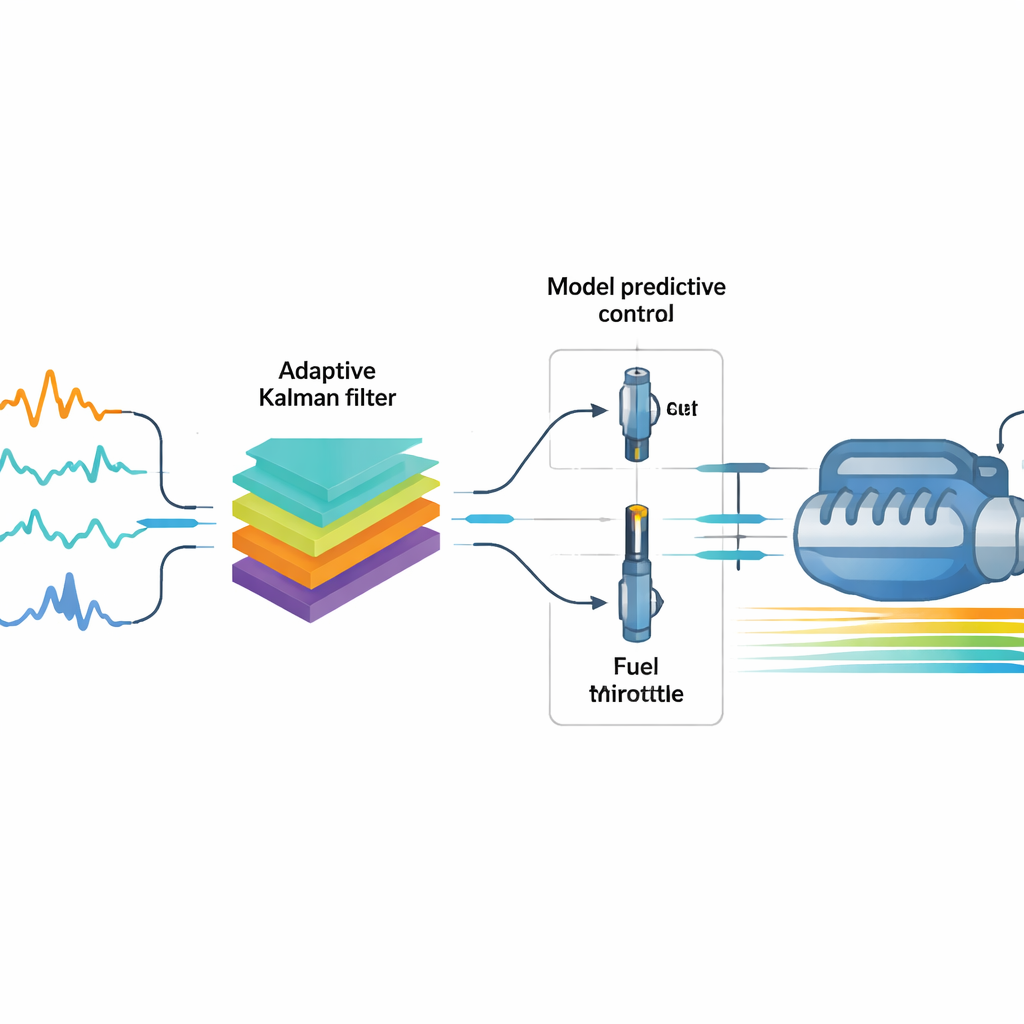

Zu wissen, wie viel Drehmoment die Generatorlast zu jedem Zeitpunkt verlangt, ist entscheidend für eine schnelle Reaktion, lässt sich aber nicht direkt messen. Stattdessen entwerfen die Autoren einen kompakten Schätzer auf Basis eines Kalman‑Filters, eines mathematischen Werkzeugs, das verrauschte Messungen zu einer bestmöglichen Schätzung verschmilzt. Anstatt alle Motordetails zu verfolgen, reduzieren sie das Problem auf Drehzahl und unbekanntes Lastdrehmoment und erhalten so ein einfaches System zweiter Ordnung, das sehr schnell laufen kann. Dazu fügen sie einen cleveren Adaptationsmechanismus hinzu: Erkennt der Filter, dass sich die Drehzahl auf eine Weise ändert, die eine neue Last verrät, wird er vorübergehend „agiler“ und gewichtet schnelle Änderungen stärker. Sobald sich die Lage beruhigt, reduziert er seine Empfindlichkeit wieder, um nicht durch kleine, zufällige Sensorstörungen getäuscht zu werden.

Regelstärke anpassen, wenn die Last sich verschiebt

Das geschätzte Lastdrehmoment dient nicht nur dazu, dem Regler mitzuteilen, dass „etwas passiert ist“. Es wird verwendet, um den lokalen Arbeitspunkt des Motors zu aktualisieren und eine kleine Anpassungsmatrix zu berechnen, die beeinflusst, wie die Ausgaben des prädiktiven Reglers auf den realen Motor wirken. Anstatt eine vollständige Menge verschiedener Regler für jede mögliche Last zu speichern, behält die Methode einen einzigen Basisregler bei, der für einen Nennpunkt ausgelegt ist – beispielsweise 1500 Umdrehungen pro Minute bei einem Standardgemisch und ohne Last. Verschiebt sich die Last, ändert sich das Verhalten des Motors, aber die Anpassungsmatrix kompensiert diese Verschiebung, sodass der Basisregler weiterhin gut funktioniert. Gleichzeitig werden die stationären Drosselstellungen entsprechend der neuen Lastschätzung „vorverschoben“, sodass der prädiktive Teil nur noch um den richtigen Ausgangspunkt feinjustieren muss.

Was die Experimente an einem echten Motor zeigen

Das Team testet seinen Ansatz an einem vollmaßstäblichen Erdgenerator mit einer Nennleistung von 155 Kilowatt. Sie vergleichen drei interne Schätzer – einen langsamen, aber ruhigen Filter, einen schnellen, aber lauten, und ihre adaptive Variante – und dann drei vollständige Regelungsstrategien: ein traditionelles Paar abgestimmter PI‑Regler, einen prädiktiven Regler ohne Adaption und das neue adaptive prädiktive Schema. Der adaptive Filter kann Sprungänderungen im Lastdrehmoment binnen weniger Zehntelsekunden erkennen und verfolgen, hält seine Schätzung aber nahezu rauschfrei, wenn das System im Gleichgewicht ist. In Verbindung mit dem prädiktiven Regler und dem Gain‑Scheduling führt dies zu deutlich kleineren Drehzahlschwankungen und schnellerer Erholung nach Lastsprüngen, während gleichzeitig das Luft‑Kraftstoff‑Verhältnis nahe am gewünschten Wert bleibt.

Warum das für zuverlässigere und sauberere Energie wichtig ist

Kurz gesagt zeigt der Artikel, wie ein Generator plötzliche Änderungen der Stromnachfrage schneller „fühlen“ und intelligenter reagieren kann, dank eines kompakten und adaptiven Schätzverfahrens gepaart mit einem prädiktiven Regler, der sein Verhalten dynamisch anpassen kann. Das vorgeschlagene System verringert, wie weit und wie lange Drehzahl und Gemisch von ihren Sollwerten abweichen, wenn sich die Last ändert; das hilft, die gelieferte Leistung innerhalb der geforderten Frequenzgrenzen zu halten und Emissionsvorgaben einzuhalten. Da die aufwendigeren Rechnungen größtenteils im Voraus erfolgen und die Online‑Algorithmen leichtgewichtig sind, ist die Methode praktisch für die eingebetteten Rechner in echten Energieerzeugungsanlagen und bietet einen klaren Weg zu zuverlässigeren und umweltfreundlicheren Erdgas‑Kraftwerken.

Zitation: Xiong, W., Gong, Q., Huang, S. et al. Model predictive control with adaptive Kalman filter for premixed turbocharged natural gas engine. Sci Rep 16, 9102 (2026). https://doi.org/10.1038/s41598-026-39850-4

Schlüsselwörter: Steuerung von Erdgas‑Motoren, Modelprädiktive Regelung, adaptiver Kalman‑Filter, Generator‑Laststörung, Luft‑Kraftstoff‑Verhältnis Stabilität
