DEM-Studie zu den Auswirkungen des Feinkornanteils auf die Scherfestigkeit binärer Gemische bei niedrigem Seitenpressdruck

Warum winzige Körner für große Bauwerke wichtig sind

Von Eisenbahnschienen über Deiche bis hin zu Mondlandern ruhen viele Ingenieursbauwerke auf Sand- und Kiesschichten. Diese körnigen Materialien wirken simpel, doch ihre Festigkeit hängt nicht nur von der Größe der Hauptkörner ab, sondern auch davon, wie viele winzige „Feinkörner“ beigemischt sind und wie stark die Gesamtmasse durch umgebenden Druck zusammengehalten wird. In dieser Studie zeigen fortgeschrittene Computersimulationen, wie kleine Änderungen beim Feinkornanteil und beim Druck die Art und Weise, wie Körner ineinander verhaken, drastisch verändern können, und schlagen eine neue Methode vor, um vorherzusagen, wann solche Materialien standhalten oder nachgeben.

Wie Ingenieure üblicherweise über sandigen Untergrund denken

Planer von Böschungen, Dämmen und Fundamenten verlassen sich auf Parameter, die beschreiben, wie Boden dem Gleiten widersteht, wenn er zusammengedrückt wird. Bei relativ hohen Drücken funktionieren Standard-Labortests und einfache Formeln recht gut, sodass Ingenieure diese Ergebnisse häufig auf niedrigere Drücke übertragen. Tatsächliche Probleme wie flache Hangrutschungen, Flüssigkeitsbildung bei Erdbeben oder Setzungen unter leichten Bauwerken treten jedoch oft in diesem Niederdruckbereich auf. Experimente dort sind technisch schwierig und leicht durch Reibung in den Prüfgeräten verfälscht, und Messungen zeigen, dass sich die Bodenfestigkeit bei sinkendem Druck krummlinig und nicht linear ändert. Hinzu kommt, dass natürliche Böden fast immer Feinkornanteile durch Verwitterung und Transport enthalten, und frühere Studien widersprüchliche Ergebnisse lieferten, ob diese kleinen Körner den Boden stärken oder schwächen.

Ein Blick in das Körnerskelett mit virtuellen Tests

Um dieses Rätsel zu lösen, nutzten die Autoren die Diskrete-Elemente-Methode, einen numerischen Ansatz, der Tausende einzelner Körner und die Kräfte zwischen ihnen modelliert. Sie erzeugten dreidimensionale virtuelle Proben aus großen und kleinen sphärischen Partikeln mit unterschiedlichen Feinkornanteilen und unterzogen diese simulierten triaxialen Druckversuchen, die Standard-Labortests nachahmen: Probe vorbereiten, gleichmäßig von allen Seiten auf einen gewählten Druck vordichten und dann vertikal komprimieren, sodass Scherung entsteht. Durch sorgfältige Kalibrierung der Kontakt-Eigenschaften der Partikel anhand realer Glasperlendaten stellten sie sicher, dass die virtuellen Tests Laborergebnisse bei höheren Drücken reproduzierten, und untersuchten dann systematisch Drücke von 10 bis 1000 Kilopascal sowie Feinkornanteile bis zu 30 Prozent.

Rattler, versteckte Poren und veränderliche Kraftpfade

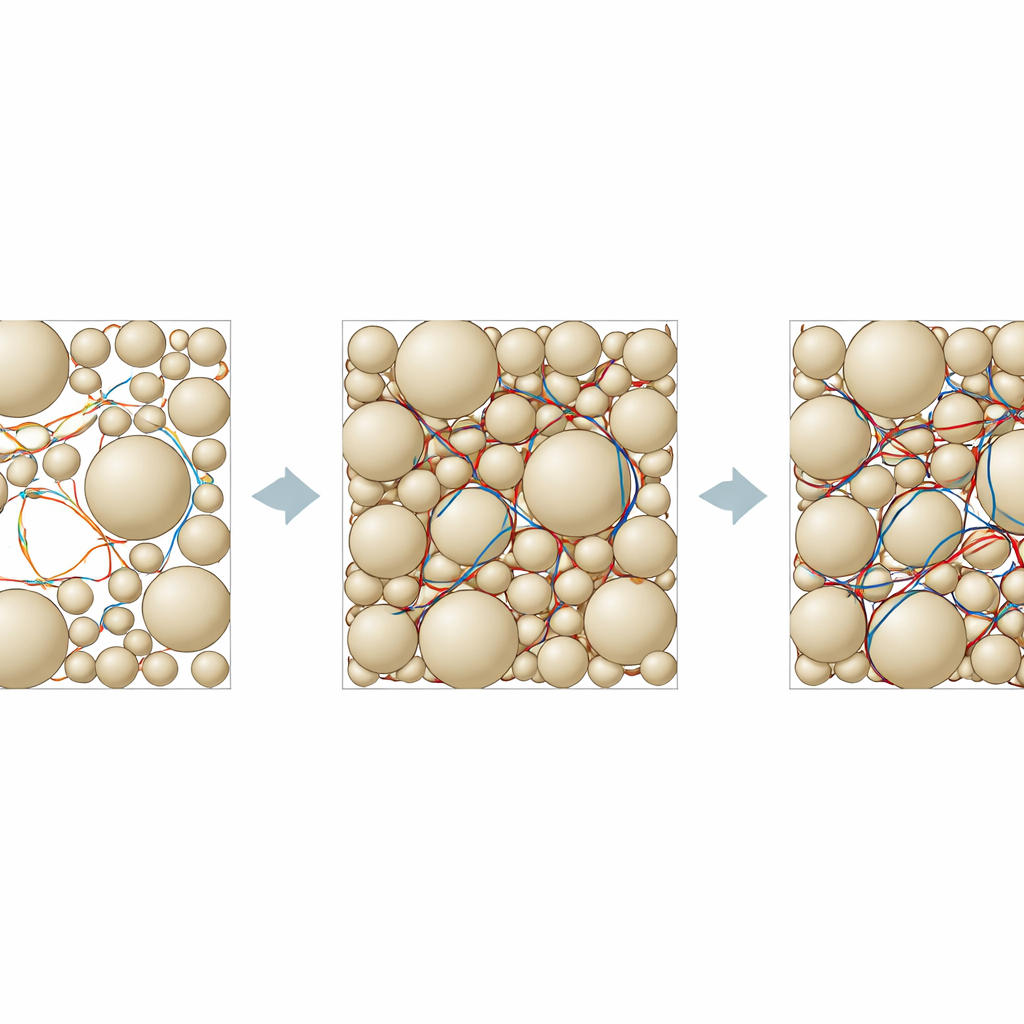

Die Simulationen zeigen, dass nicht alle Körner die Last teilen. Viele Feinkörner existieren als „Rattler“ — sie sitzen in den Poren zwischen größeren Körnern und haben nicht genügend Kontakte, um signifikante Kräfte zu tragen. Bei geringem Feinkornanteil oder sehr niedrigem Druck bleiben die meisten Feinkörner Rattler, und das tragende Skelett besteht ausschließlich aus den großen Körnern. Wenn mehr Feinkorn hinzugefügt wird, wird die Gesamtpackung zunächst dichter und danach wieder loser, wobei die dichteste Anordnung bei etwa 25 Prozent Feinkorn liegt. Ein aussagekräftigeres Maß ist das sogenannte Skelett-Leerraumverhältnis, das Rattler zum Hohlraum zählt. Diese Größe nimmt mit zunehmendem Feinkornanteil stetig ab und signalisiert einen schrittweisen Wechsel von einem Framework, das von großen Körnern dominiert wird, hin zu einem, in dem große und kleine Körner gemeinsam Kräfte entlang von Kontaktketten tragen.

Wie Festigkeit mit Druck und Feinkorn wächst

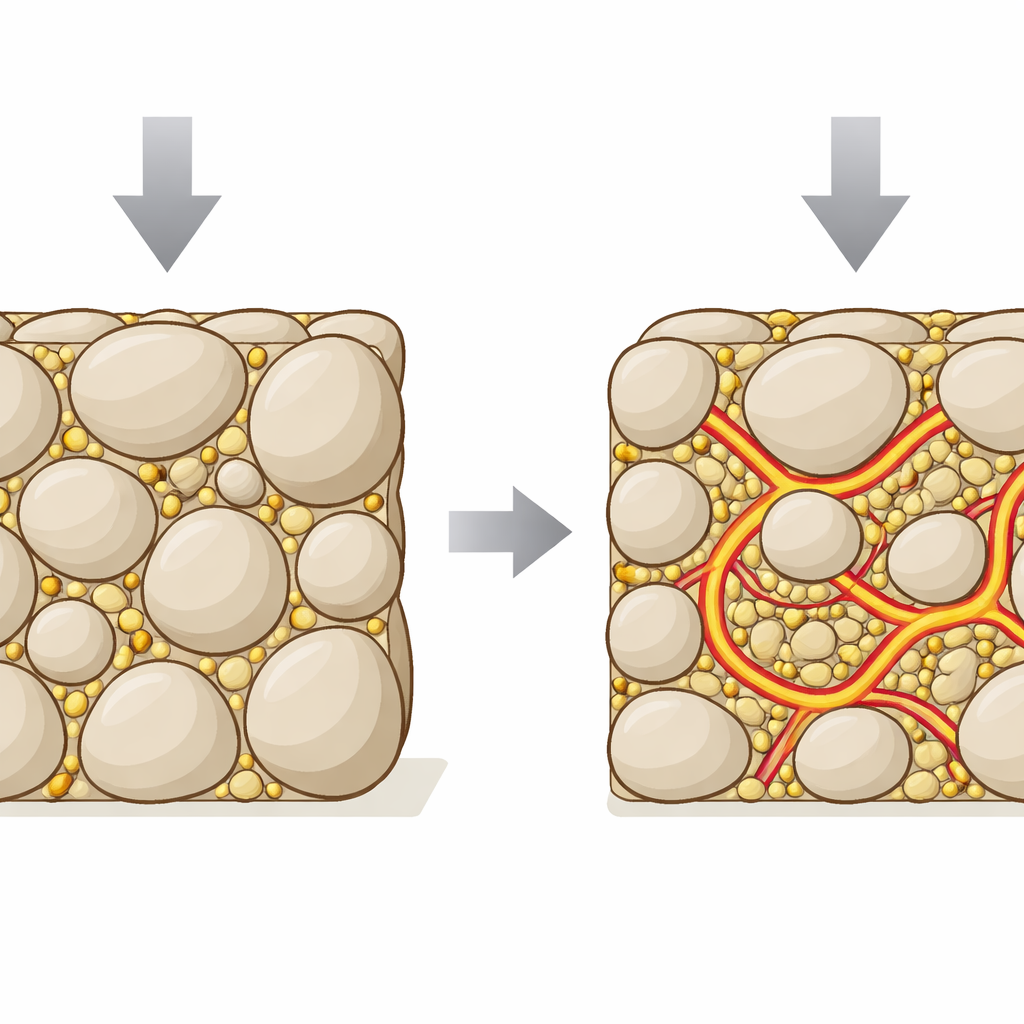

Als die virtuell konsolidierten Proben geschert wurden, zeigten ihre Spitzenfestigkeiten ein konsistentes Muster: Bei sehr niedrigem Druck stieg der Scherwiderstand stark mit dem Druck an und flachte dann ab, sobald ein bestimmter kritischer Druck erreicht war. Mehr Feinkorn erhöhte die gesamte Spitzenfestigkeit und bewirkte entscheidend, dass dieses Abflachen bereits bei niedrigeren Drücken eintrat. Die detaillierte Verfolgung der Kontaktkräfte erklärt warum. Feinkorn–Feinkorn-Kontakte trugen kaum zur Festigkeit bei. Stattdessen bildeten sich, sobald der Druck ausreichte, die rattelnden Feinkörner in das umgebende Gerüst einzuquetschen, neue Kontakte zwischen großen und kleinen Körnern, die zusätzliche Kraftpfade schufen und die bestehenden großen–großen Ketten verstärkten. Bei Gemischen mit etwa 20 Prozent Feinkorn geschah diese Aktivierung der Feinkörner rasch über einen überschaubaren Druckbereich, was sowohl den schnellen Festigkeitsanstieg bei niedrigem Druck als auch die frühere Stabilisierung erklärt.

Ein neuer Leitfaden für sicherere Entwürfe bei niedrigem Druck

Aufbauend auf diesen Erkenntnissen schlugen die Autoren eine verbesserte Festigkeitsformel vor, die die Spitzenfestigkeit direkt sowohl mit dem Seitenpressdruck als auch mit dem Feinkornanteil verknüpft. Die Gleichung erfasst den beobachteten schnellen Anstieg und das Plateau der Festigkeit mit dem Druck und berücksichtigt zugleich, wie zusätzliches Feinkorn sowohl die Festigkeit erhöht als auch den kritischen Druck nach unten verschiebt. An alle Simulationsdaten angepasst, entspricht sie den Ergebnissen mit hoher Genauigkeit. Für Nichtfachleute lautet die zentrale Erkenntnis, dass die winzigen Körner im Boden und die moderaten Drücke, die vernachlässigbar erscheinen mögen, stark beeinflussen können, ob der Untergrund schwach oder belastbar reagiert. Die explizite Berücksichtigung von Feinkorn- und Niederdruckeffekten sollte daher zu sichereren, verlässlicheren Entwürfen für auf oder in sandigem und schluffigem Grund errichtete Infrastruktur führen.

Zitation: Tiantian, H., Zhicheng, G., Chaojie, Z. et al. DEM study of fines content effects on shear strength of binary mixtures under low confining pressure. Sci Rep 16, 8356 (2026). https://doi.org/10.1038/s41598-026-39817-5

Schlüsselwörter: Festigkeit von körnigen Böden, Feinkornpartikel im Sand, niedriger Seitenpressdruck, Diskrete-Elemente-Simulation, geotechnische Stabilität
