Verbesserte Straßenextraktion aus Fernerkundungsdaten mittels DS-Unet mit komplementärer Aufmerksamkeit und Surrogat-Gradienten

Scharfere Karten aus dem All

Moderne digitale Karten basieren stark auf Satelliten- und Luftaufnahmen, doch das automatische Nachzeichnen von Straßen in diesen Bildern ist überraschend schwierig. Schatten, Bäume, Feldwege und saisonale Veränderungen können Algorithmen verwirren und zu unterbrochenen oder falschen Straßen in der Karte führen. Dieses Papier stellt eine neue Bildanalyse-Methode vor, DS-Unet, die darauf abzielt, aus Fernerkundungsbildern sauberere, vollständigere Straßennetze zu extrahieren und künftige Karten für Navigation, Planung und Katastrophenhilfe zuverlässiger zu machen.

Warum das Finden von Straßen so knifflig ist

Aus großer Höhe schlängeln sich reale Straßen durch Städte, Ackerland und Industrieflächen und sind oft durch Gebäude, Vegetation oder wechselndes Licht verdeckt. Traditionelle Deep-Learning-Systeme, die viele Kartendienste antreiben, betrachten Bilder Stück für Stück. Sie sind gut darin, lokale Muster wie einen Asphaltstreifen zu erkennen, tun sich aber schwer zu erfassen, wie weit auseinanderliegende Abschnitte zu einer durchgehenden Straße zusammengehören. Folglich übersehen sie schmale Gassen in dichten Dörfern, zerteilen lange Autobahnen in Fragmente oder verwechseln ähnlich aussehende Merkmale wie Feldwege oder Parkplatzmarkierungen mit echten Straßen.

Eine neue Art, das Gesehene zu verknüpfen

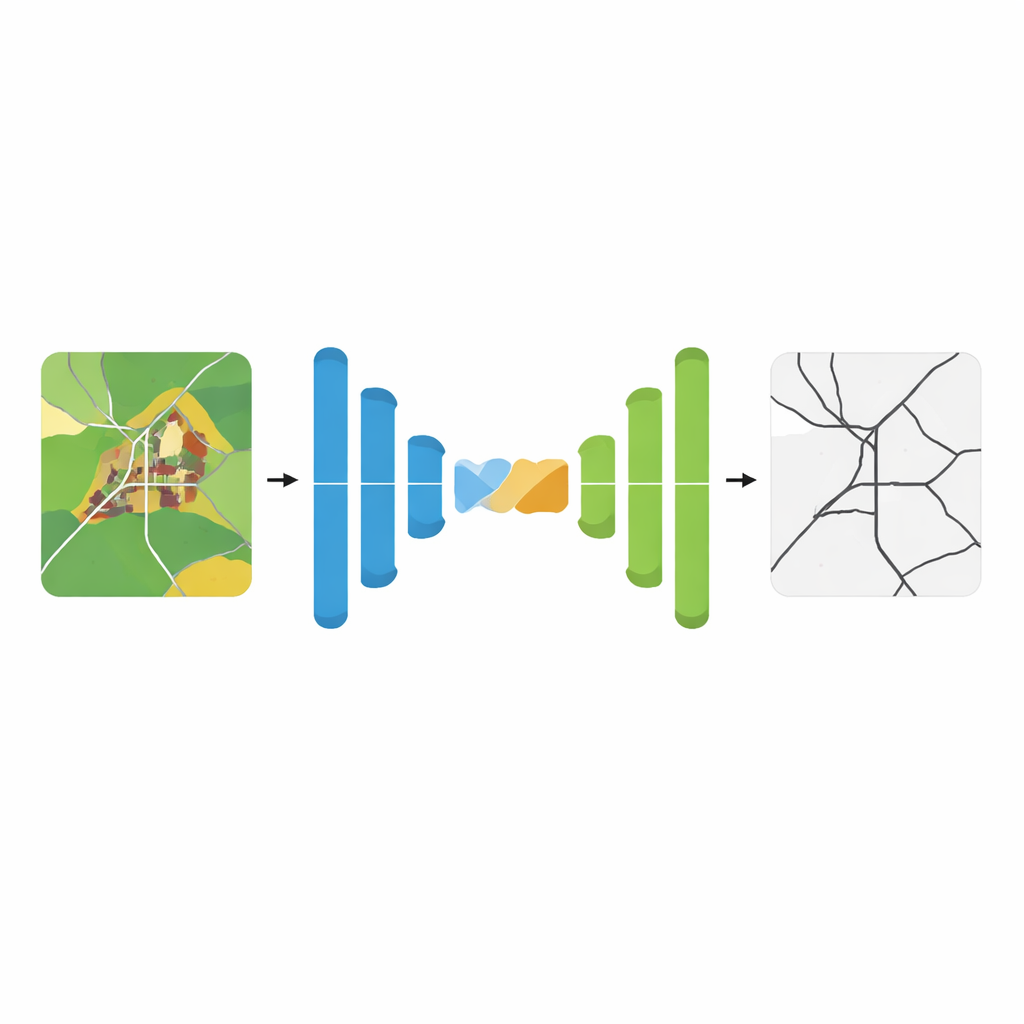

DS-Unet baut auf einem verbreiteten neuronalen Netzwerkaufbau auf, der ein Bild über einen kontrahierenden Pfad (der Details zusammenfasst) und einen expandierenden Pfad (der Vorhersagen in voller Auflösung rekonstruiert) verarbeitet. Klassische Entwürfe verbinden diese Pfade mit einfachen Shortcuts, die frühe visuelle Details weiterreichen. Die Autoren argumentieren, dass diese Shortcuts Informationen grob mischen und nützliche Straßenkanten mit ablenkenden Hintergrundmustern vermengen. DS-Unet ersetzt sie durch einen intelligenteren Verbinder, das Complementary Attention Fusion Module, das versucht, die relevanten Details hervorzuheben und gleichzeitig das Gesamtbild zu berücksichtigen.

Dem Netzwerk Fokus geben und Weitblick ermöglichen

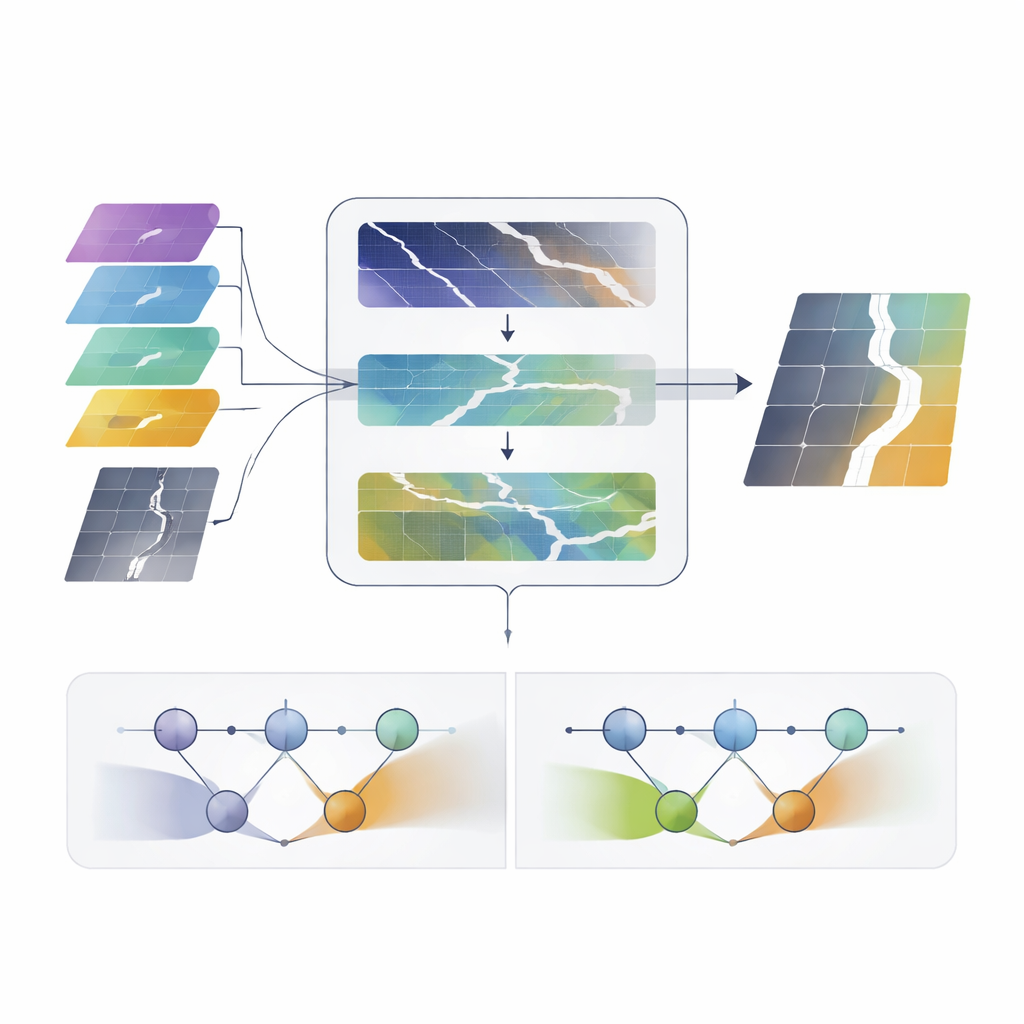

Das neue Fusionsmodul arbeitet in zwei sich ergänzenden Stufen. Zuerst fokussiert eine „diskriminative“ Stufe auf das, was Straßen von ihrer Umgebung unterscheidet. Sie subtrahiert effektiv breite, niedrig aufgelöste Hintergrundmuster aus den Merkmalskarten und wirkt wie ein Hochpassfilter, der Straßenränder und -texturen schärft und gleichzeitig Störfaktoren wie Felder oder Dachflächen unterdrückt. Anschließend sammelt eine „global Context“-Stufe Informationen aus dem gesamten Bild, sodass weit auseinanderliegende Straßenabschnitte als Teil desselben Netzes betrachtet werden können. Durch die Kombination beider Sichtweisen ist das Modell besser darin, winzige, gitterartige Straßen in Dörfern zu erhalten und durchgehende Schleifen und Kurven in Industriegebieten zu bewahren.

Den Lernprozess am Leben erhalten

Tiefe Netze lernen, indem sie viele interne „Neuronen“ anpassen, doch eine verbreitete Aktivierungsregel, bekannt für ihre Einfachheit und Geschwindigkeit, kann dazu führen, dass einige Neuronen ganz aufhören, sich zu aktualisieren. Wenn zu viele stumm werden, wird das Training instabil und die finalen Vorhersagen verlieren feine Details. Um das zu vermeiden, übernehmen die Autoren eine Technik namens SUGAR, die die einfache Regel für die Vorwärtsberechnung beibehält, aber beim Update eine glattere, künstliche Ableitung verwendet. Dieser Trick hält den Gradientenfluss aufrecht, selbst wenn Eingaben schwach sind, sodass mehr Neuronen aktiv bleiben und subtile Straßenmuster lernen können.

Nachweis der Wirksamkeit in der Praxis

Um DS-Unet zu testen, nutzte das Team zwei bekannte Datensätze von Satellitenstraßenbildern aus unterschiedlichen Regionen und Landschaften. Sie teilten die großen Bilder in handhabbare Kacheln, wendeten realistische Variationen in Helligkeit, Farbe und Orientierung an und trainierten ihr System neben 17 führenden Methoden zur Straßenerkennung und Segmentierung, darunter klassische Faltungsnetzwerke und neuere Transformer-basierte Entwürfe. Über alle wichtigen Genauigkeitsmetriken hinweg — wie viel der tatsächlichen Straßenfläche erfasst wird, wie häufig falsche Straßen vermieden werden und wie gut vorhergesagte und echte Straßenkarten überlappen — lag DS-Unet durchgehend vorn, während es gleichzeitig schnell genug blieb, um für großflächige Kartierung praktisch einsetzbar zu sein.

Was das für bessere Karten bedeutet

Einfach ausgedrückt zeigt diese Arbeit, dass das Training eines neuronalen Netzwerks, sowohl Hintergrundstörungen zu schärfen als auch die größere Szenenstruktur zu verstehen, reinere, besser verbundene Straßenkarten aus Satellitenbildern liefern kann. Kombiniert mit einer stabileren Lernregel, die die internen Einheiten des Modells aktiv verbessert, zeichnet DS-Unet schmale Dorfstraßen nach, vermeidet die Verwechslung von Feldwegen mit echten Straßen und verbindet verstreute Straßensplitter zu kohärenten Netzen besser als bestehende Systeme. Während Kartierungsbehörden und Technologieunternehmen auf vollständig automatisierte, häufig aktualisierte Karten hinarbeiten, könnten Ansätze wie DS-Unet eine Schlüsselrolle dabei spielen, Rohbilder in genaue, nutzbare Straßeninformationen für den Alltag zu verwandeln.

Zitation: Wang, J., Huang, Z., Ren, C. et al. Enhancing remote sensing road extraction via DS-Unet with complementary attention and surrogate gradients. Sci Rep 16, 9044 (2026). https://doi.org/10.1038/s41598-026-39811-x

Schlüsselwörter: Straßen in der Fernerkundung, Satellitenkartierung, Deep-Learning-Segmentierung, auf Aufmerksamkeit basierende Netzwerke, Luftbildanalyse
