SA-ConSinGAN und Reservoir-Computing-Fusion für genaue Lagerfehlklassifizierung und Schweregradbestimmung mittels GAF-basierter Techniken

Warum Maschinenausfälle uns alle betreffen

Von Fabrikhallen über Windparks bis zu Zügen verlassen sich unzählige Maschinen auf kleine Metallteile, sogenannte Lager, damit sich alles reibungslos dreht. Wenn diese Bauteile zu verschleißen beginnen, sind die ersten Hinweise oft winzige Vibrationen, die Menschen nicht wahrnehmen können – bleiben sie unbemerkt, können sie jedoch zu plötzlichen Ausfällen, kostspieligen Stillständen und sogar gefährlichen Unfällen führen. Diese Arbeit untersucht eine klügere Methode, um diesen verborgenen Warnsignalen mithilfe fortgeschrittener datengetriebener Verfahren zuzuhören, mit dem Ziel, sowohl die Art eines Lagerfehlers als auch dessen Schweregrad zu erkennen, bevor etwas versagt.

Von Schwingungen zu Bildern verborgener Schäden

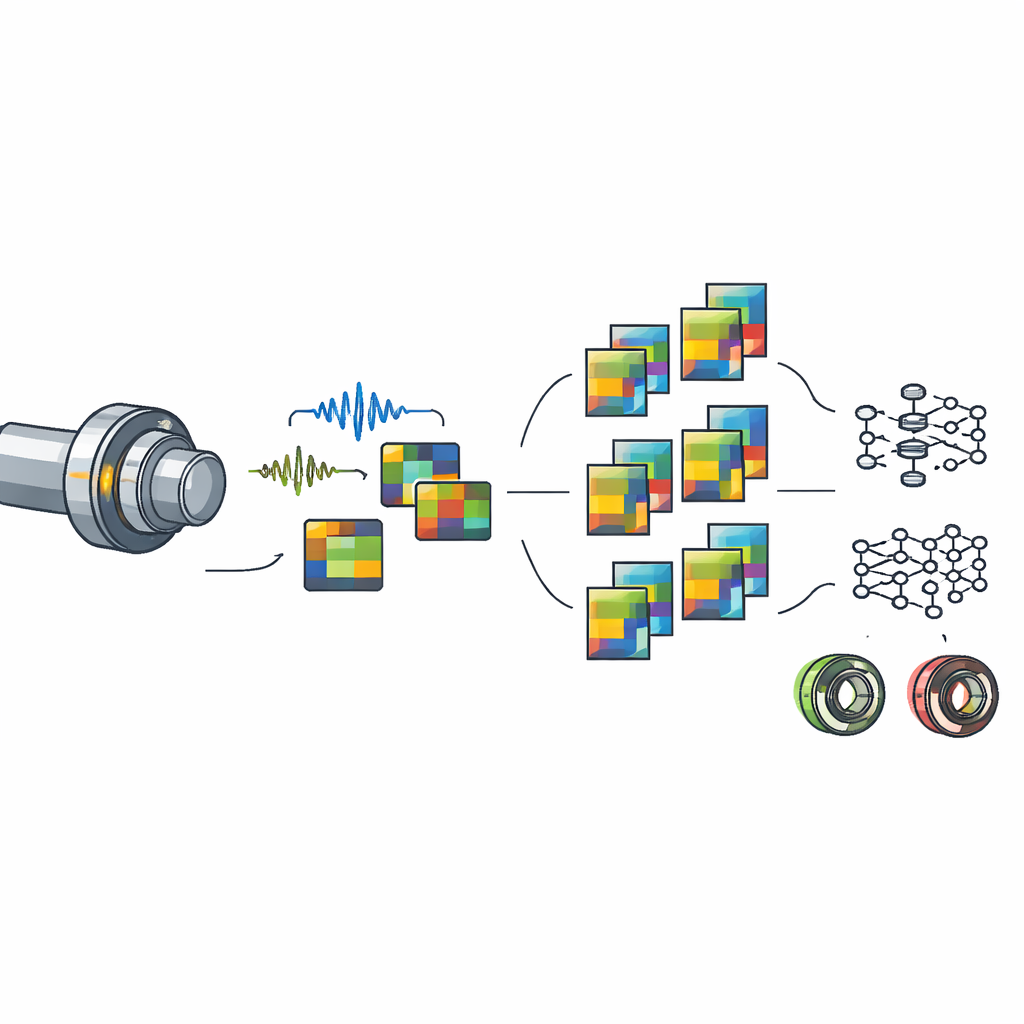

Anstatt Schwingungsdaten als zeitliche Zickzacklinien zu behandeln, wandeln die Autoren diese Signale in farbige Bilder um, die Muster klarer sichtbar machen. Sie nutzen eine Familie von Techniken namens Gramian Angular Fields (GAF), um eindimensionale Schwingungssignale in zweidimensionale Texturen zu überführen, in denen wiederkehrende Stöße, Unregelmäßigkeiten und subtile Bewegungsänderungen als unterscheidbare visuelle Muster erscheinen. Drei verwandte Varianten – aufsummierende, differenzbasierte und eine rauschrobustere Version – bieten leicht unterschiedliche Blickwinkel auf dasselbe zugrunde liegende Verhalten. Diese bildbasierte Sicht bewahrt das Timing und die Stärke von Ereignissen im Lager und erleichtert gleichzeitig modernen, ursprünglich für Bilder entwickelten Algorithmen das Erkennen der Art des Fehlers.

Mehr Beispiele erzeugen, wenn reale Daten knapp sind

In der Praxis ist eine große Herausforderung, dass schwere Fehler selten sind und es teuer oder riskant ist, Geräte gezielt zu beschädigen, nur um Daten zu sammeln. Um das zu umgehen, verwendet die Studie ein generatives Modell namens SA-ConSinGAN, das aus nur wenigen Originalen viele realistische Varianten eines Fehlerbildes erzeugen kann. Ein integrierter Selbstaufmerksamkeitsmechanismus hilft dem Generator, globale Struktur und Textur konsistent zu halten, sodass die synthetischen Bilder weiterhin wie echte Fehlerbilder aussehen und sich verhalten, statt wie zufälliges Rauschen. Durch die kontrollierte Erweiterung des Datensatzes gleichen die Autoren seltene und häufige Fehlertypen aus und geben ihren Klassifikatoren einen deutlich reicheren Trainingssatz, ohne die physikalische Logik des Lagerausfalls zu verletzen.

Leichte, gehirninspirierte Modelle als Fehlrichter

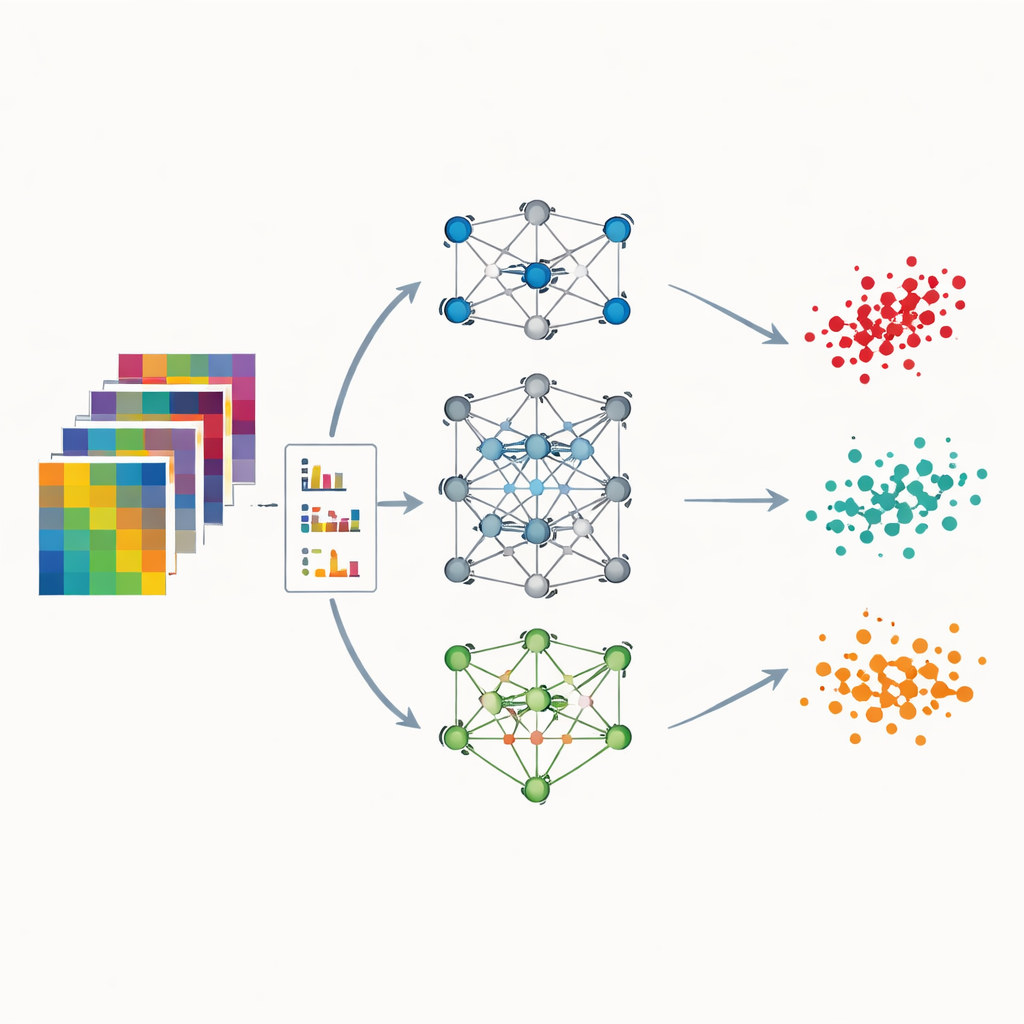

Statt riesige, vollständig trainierte tiefe Netze zu verwenden, setzen die Autoren auf eine Familie effizienter Modelle, die als Reservoir-Computing bekannt sind. In diesen Systemen sind die komplexen internen Verbindungen im Voraus festgelegt; nur eine einfache Ausgabeschicht wird während des Trainings angepasst, was sie schnell und stabil macht, auch bei schwierigen Zeitsignalen. Die Arbeit testet mehrere Varianten, darunter Echo-State-Netze (sowohl Standard- als auch tiefe Ausführungen), spikende Modelle, die von neuronaler Aktivität inspiriert sind, und ein Zufallsprojektionsmodell namens Random Vector Functional Link (RVFL). Für jedes GAF-Bild extrahiert das Team zunächst Textur- und statistische Merkmale – wie Maße für Glätte, Kontrast und Unregelmäßigkeit – und speist dann diese kompakten Zusammenfassungen in die Reservoir-Modelle, um zu entscheiden, welcher Fehler vorliegt und wie schwer er ist.

Wie gut funktioniert die Methode tatsächlich?

Die Forschenden bewerten ihre Pipeline an einem weit verbreiteten Benchmark: einem Lagerprüfstand der Case Western Reserve University, bei dem kontrollierte Defekte unterschiedlicher Größe an verschiedenen Teilen des Lagers eingeführt und bei mehreren Drehzahlen betrieben werden. Sie wenden GAF-Transformationen an, erzeugen Tausende synthetischer Bilder mit SA-ConSinGAN und testen anschließend jedes Modell gründlich mittels zehnfacher Kreuzvalidierung. Der mit einer der GAF-Varianten kombinierte RVFL-Klassifizierer erreicht im Wesentlichen perfekte Leistung und identifiziert in den getesteten Bedingungen jeden Fehlertyp und jeden Schweregrad korrekt. Tiefe Echo-State-Netze schneiden ebenfalls sehr gut ab, während die biologisch detaillierteren spikenden Modelle etwas zurückliegen. Eine rauschrobuste GAF-Version hilft den rekurrenten Reservoirs besonders bei kleinen Defekten und leichten Drehzahlvariationen, wodurch die Zuverlässigkeit verbessert wird, wenn Signale schwach und verrauscht sind.

Was das für reale Maschinen bedeutet

Einfach gesagt zeigt die Studie, dass das Umwandeln von Schwingungsdaten in sorgfältig gestaltete Bilder, das Anreichern dieser Bilder mit realistischen synthetischen Exemplaren und die Analyse mit effizienten, auf Reservoirs basierenden Modellen nahezu perfekte Frühwarnungen bei Lagerproblemen liefern kann. Der Ansatz ist schnell genug für den praktischen Einsatz, benötigt relativ wenig reale Daten und kann nicht nur unterscheiden, ob ein Lager fehlerhaft ist, sondern auch, wie weit der Schaden fortgeschritten ist. Damit ist es ein vielversprechender Kandidat für Predictive-Maintenance-Systeme, bei denen Betreiber Teile rechtzeitig reparieren oder austauschen möchten – bevor ein kleiner Defekt zu einem kostspieligen oder gefährlichen Ausfall wird.

Zitation: Shah, A., Vakharia, V., Kumar, Y. et al. SA-ConSinGAN and reservoir computing fusion for accurate bearing fault classification and severity identification using GAF-based techniques. Sci Rep 16, 9027 (2026). https://doi.org/10.1038/s41598-026-39807-7

Schlüsselwörter: Lagerfehlersdiagnose, vorbeugende Wartung, Schwingungsanalyse, Reservoir-Computing, Datenaugmentation
