Abschwächung von Messrauschen im modifizierten Smith‑Prädiktor und automatischen Offset‑Reglern für Integrator‑plus‑Totzeit‑Systeme

Warum das für alltägliche Technik relevant ist

Viele Geräte, auf die wir angewiesen sind — von Chemiefabriken und Energiesystemen bis hin zu Autos und kleinen Laboraufbauten — müssen auf Sensorsignale reagieren, die verspätet eintreffen und von Rauschen durchsetzt sind. Dieses Papier stellt eine einfache, aber entscheidende Frage: Bei verzögerten und verrauschten Signalen, welcher Typ von automatischem Regler hält das System stabil, präzise und schonend für die Hardware? Die Autoren vergleichen eine verbreitete, vorhersagebasierte Methode mit einem neueren Ansatz, der Störungen aktiv abschätzt und kompensiert, und zeigen, warum letzterer in der unordentlichen Praxis deutlich verlässlicher ist.

Verzögerte Reaktionen und unsichere Sensorwerte

In vielen Prozessen führt eine Änderung des Stellsignals (etwa Heizleistung oder Ventilstellung) nicht sofort zu einer Änderung des Messwerts. Es gibt eine eingebaute Verzögerung, während Wärme sich ausbreitet, Stoffe sich vermischen oder mechanische Teile bewegen. Ingenieure beschreiben solche Systeme oft als „Integrator plus Totzeit“: Der Ausgang akkumuliert die Wirkung der Eingangsgröße, jedoch erst nach einer Wartezeit. Gleichzeitig enthalten Sensoren für Temperatur, Durchfluss oder Position immer ein gewisses zufälliges Rauschen. Ein Regler muss also ein System steuern, dessen Reaktion verzögert ist und das durch eine unruhige Messung beobachtet wird. Wird das schlecht gemacht, kann das Stellignal stark schwingen, Aktoren verschleißen und trotzdem das Soll nicht erreicht werden.

Alter Prädiktor versus neuer Offset‑Entferner

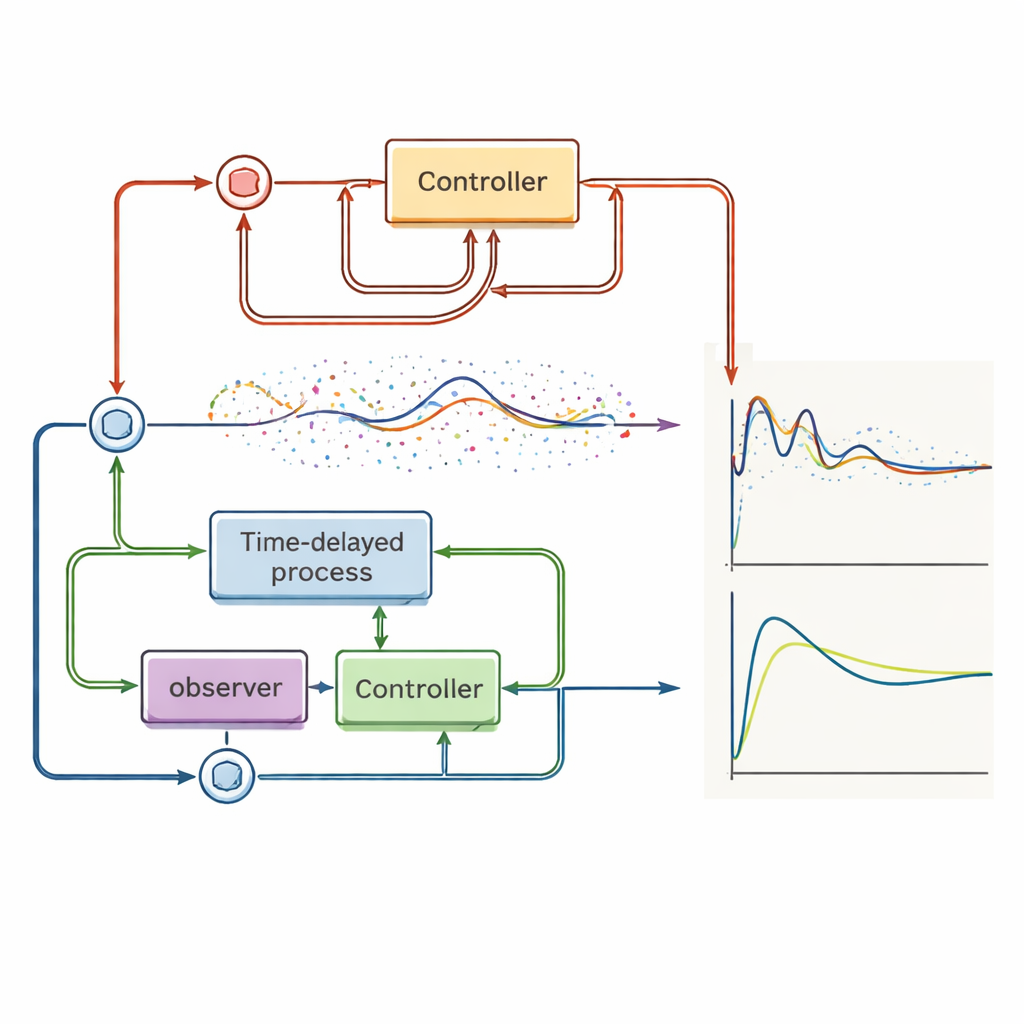

Der klassische Smith‑Prädiktor und seine moderne Variante, der Åström–Smith‑Prädiktor, gehen mit Verzögerungen um, indem sie ein internes Modell des Prozesses aufbauen und damit die zukünftige Ausgabe vorhersagen. Unter idealen Bedingungen kann das schnelle, scharfe Reaktionen ermöglichen. Der hier untersuchte konkurrierende Entwurf, genannt automatischer Offset‑Regler, verfolgt einen anderen Weg. Er kombiniert einen gewöhnlichen stabilisierenden Regler mit einem Störungsbeobachter — einem Modul, das die verborgenen Störungen am Eingang abschätzt und automatisch kompensiert. Der entscheidende Kniff ist, dass dieser Beobachter ein vollständiges internes Modell des verzögerten Systems verwendet, zusammen mit sorgfältig gestalteten Tiefpassfiltern und bei Bedarf höherordentlichen Ableitungen des Ausgangs. Diese Struktur erlaubt es Ingenieuren, die Geschwindigkeit der Störungsrekonstruktion zu justieren, ohne die Sollwertverfolgung des Systems zu beeinträchtigen.

Was passiert, wenn Rauschen real ist, nicht ideal

Wenn die Autoren realistisches Messrauschen in Simulationen und Experimenten hinzufügen, wird der Unterschied zwischen beiden Ansätzen deutlich. Der prädiktorbasierte Regler, der auf mehreren grenzstabilen Integratorblöcken beruht, reagiert extrem empfindlich auf Rauschen. Schon bei Rauschpegeln von etwa einem Prozent des Signals explodiert der Stellaufwand — hunderte bis tausende Male größer als beim automatischen Offset‑Regler — und das Aktorsignal wird heftig unruhig. Schlimmer noch: Der Prädiktor kann nicht mehr garantieren, dass die Ausgabe langfristig dem Sollwert entspricht; persistente Offsets und sogar Instabilität treten auf, insbesondere wenn Aktoren ihre Sättigungsgrenzen erreichen. Dagegen hält der automatische Offset‑Regler glatte Stellgrößen aufrecht, unterdrückt konstante Störungen effektiv und hält die Ausgabe dank seiner Filter‑ und Störschätzungsstruktur nahe am Zielwert.

Praktische Prüfungen der Methoden

Die Arbeit bleibt nicht bei abstrakten Modellen stehen. Die Autoren wenden beide Regler auf einen instabilen chemischen Reaktor an, der durch ein einfaches, verzögerungsdominiertes Modell angenähert wird, sowie auf einen realen thermischen Laboraufbau mit Lampe, Temperatursensor und Kühlgebläse. Im instabilen Fall funktioniert der automatische Offset‑Regler weiterhin zuverlässig, wenngleich seine Parametrierung abgeschwächt werden muss, um Überschwinger zu vermeiden; die prädiktorbasierte Methode leidet unter wachsenden Fehlern bei zunehmendem Rauschen. Am thermischen Prüfstand liefert der automatische Offset‑Regler nahezu zeitoptimale Reaktionen, die sowohl in Temperatur als auch Stellaufwand glatt sind, selbst wenn der Ventilator plötzliche Änderungen einbringt. Der prädiktorbasierte Regler zeigt dagegen sichtbare bleibende Fehler und merklich langsamere, weniger verlässliche Reaktionen, sobald realistisches Rauschen und Aktorsättigungen ins Spiel kommen.

Was das für zukünftige Regler bedeutet

Aus laienhafter Sicht ist die Quintessenz klar: Ein Regler, der lediglich die Zukunft anhand eines idealen Modells vorhersagt, kann auf dem Papier eindrucksvoll wirken, sich aber in der realen Welt mit Rauschen und Begrenzungen gravierend fehlverhalten. Der automatische Offset‑Regler mit seinem eingebauten Störungsbeobachter und dem sorgfältig gefilterten internen Modell erweist sich als robuster, genauer und in einem weiten Bereich verzögerter Prozesse leichter zu parametrieren. Die Autoren schließen, dass ein modifizierter Smith‑Prädiktor in speziellen, rauscharmen Nischen weiterhin nützlich sein kann, ein entkopplungsbasierter Störungsbeobachter‑Entwurf jedoch eine einfachere und verlässlichere Standardwahl für moderne Regelungssysteme ist, bei denen Sensoren unvollkommen sind und Stabilität wirklich zählt.

Zitation: Huba, M., Bistak, P. & Vrancic, D. Measurement noise attenuation in modified Smith predictor and automatic offset controllers for integrator plus dead-time system. Sci Rep 16, 8335 (2026). https://doi.org/10.1038/s41598-026-39732-9

Schlüsselwörter: Zeitverzögerungsregelung, Störungsbeobachter, Messrauschen, automatischer Offset‑Regler, Smith‑Prädiktor
