Ein modifiziertes Breitstrahl-Modell für gleichmäßig gescannte Carbonionentherapie unter Berücksichtigung von Feldinhomogenitäten

Scharfere Strahlen in der Krebsbehandlung

Die Carbonionentherapie ist eine leistungsfähige Form der Strahlenbehandlung, die Tumore sehr präzise anvisieren kann und gleichzeitig Schäden an benachbartem gesundem Gewebe begrenzt. Um dieses Potenzial voll auszuschöpfen, müssen Ärztinnen, Ärzte und Ingenieure jedoch genau wissen, wo und wie die Strahlendosis im Körper verteilt wird. Diese Arbeit stellt eine neue Methode zur Modellierung — zur mathematischen Beschreibung — des Verhaltens eines verbreiteten Typs von Carbonionenstrahlen vor, die Behandlungen für Patientinnen und Patienten genauer und verlässlicher macht.

Warum diese Strahlen wichtig sind

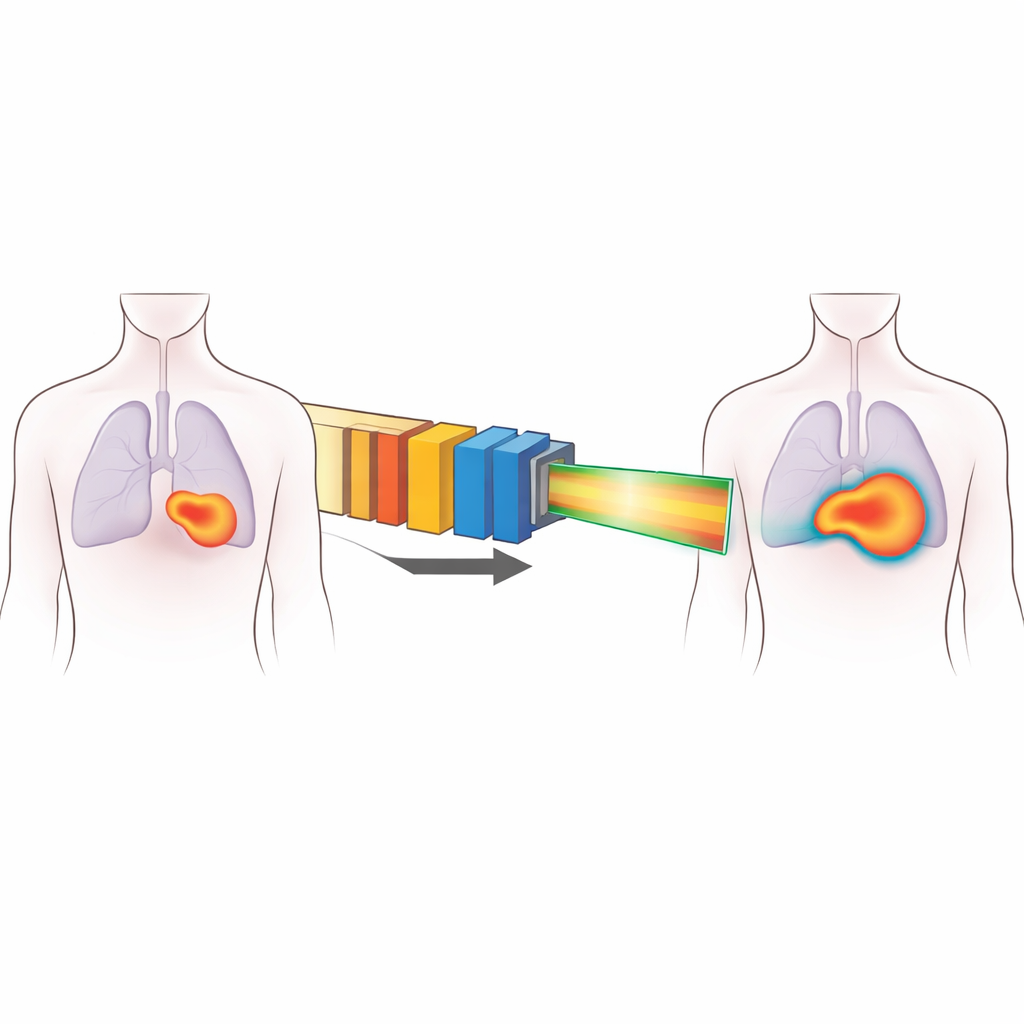

Viele der frühen Carbonionentherapie-Zentren weltweit nutzen eine Technik namens "uniform scanning" (gleichmäßiges Abtasten). Anstatt den Tumor punktweise zu „bemalen“, wird der Strahl zu einem breiten, flachen Feld aufgefächert, das das gesamte Zielgebiet abdeckt. Metallische Vorrichtungen in der Strahlführung formen und verzögern dann die Teilchen, sodass die höchste Dosis im Tumor ankommt und benachbarte Organe geschont werden. Uniform scanning ist mechanisch einfach und robust, was in stark frequentierten Kliniken vorteilhaft ist, hat aber einen Nachteil: Das vermeintlich "flache" Feld ist nicht wirklich gleichförmig. Kleine Unregelmäßigkeiten in Magneten und Hardware führen dazu, dass die Feldmitte etwas stärker ist als die Ränder und feine Muster über den Strahl entstehen. Traditionelle Planungssoftware geht von einem nahezu perfekt ebenen Feld aus und kann daher die tatsächlich verabreichte Dosis fehlinterpretieren.

Ein präziseres Bild des Strahls

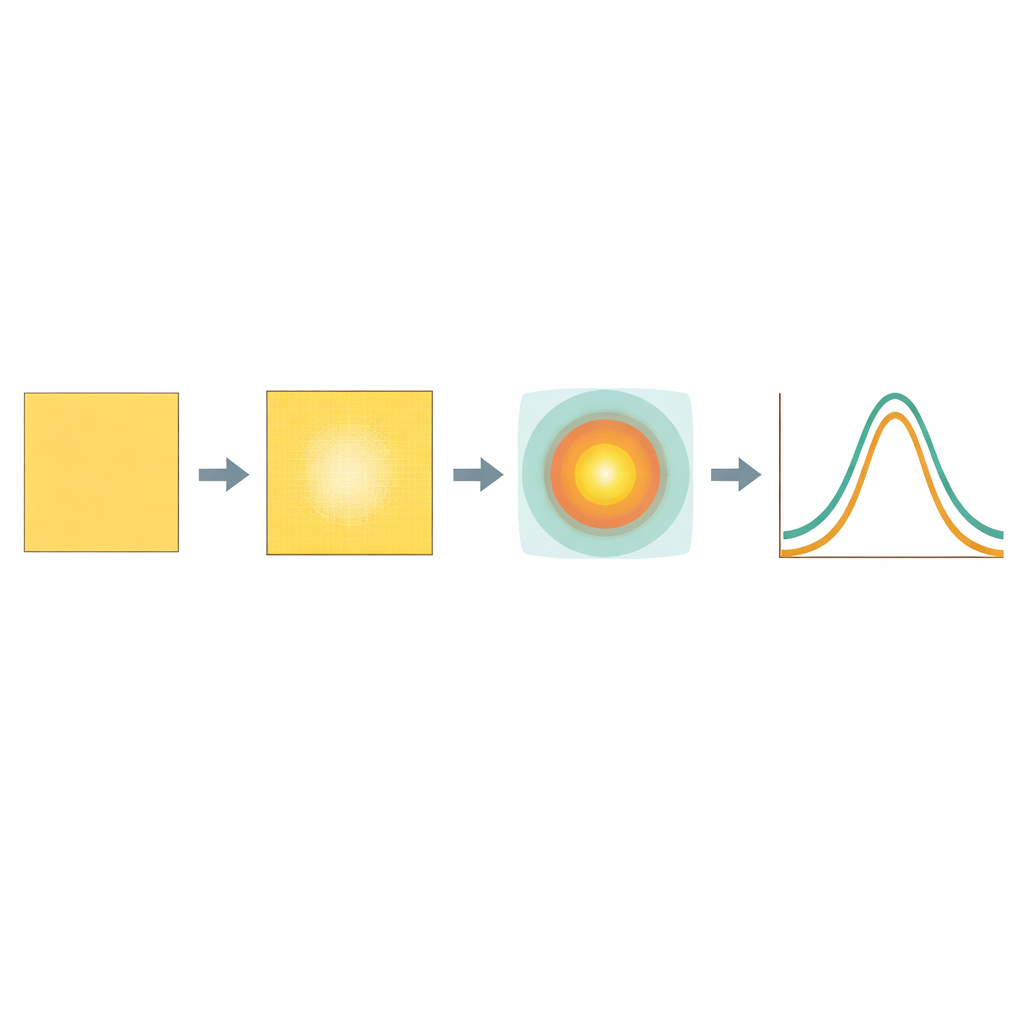

Um das zu beheben, entwickelte der Autor ein modifiziertes "Breitstrahl"-Modell, das speziell auf die Heavy Ion Medical Machine (HIMM)-Anlagen in China zugeschnitten ist. Anstatt den Strahl als blockhafte, einfach begrenzte Fläche zu behandeln, teilt das neue Modell die Dosis in zwei Anteile auf. Ein Anteil ist ein zentraler Kern, der die tatsächlich gemessene Nichtgleichförmigkeit des Feldes über dessen Breite berücksichtigt. Der andere Anteil nutzt ein Paar überlappender glockenförmiger Komponenten, um die weichen Schultern und langen Schwänze der Dosis nahe den Feldrändern zu erfassen. Dieser Ansatz bewahrt den Gesamtaufbau älterer Modelle, sodass er in bestehende Planungssysteme integrierbar ist, bietet aber zugleich genügend Flexibilität, um das in der Klinik tatsächlich Messbare nachzubilden.

Von Messungen zu einem funktionsfähigen Modell

Der Aufbau dieser verbesserten Beschreibung erforderte umfangreiche Messungen. Für jede Kombination aus Strahlenergie, Filtereinstellungen und klinisch verwendeter Feldgröße zeichnete das Team auf, wie sich die Dosis mit der Tiefe im Wasser änderte und wie sie sich seitlich in mehreren Tiefen ausbreitete. Sie untersuchten außerdem, wie stark der Strahl abgeschwächt wird, wenn er durch Plastplatten geht, die seine Reichweite verändern, und ob eine Feldverengung durch kippbare Kollimatorblätter die Gesamtausgabe beeinflusst. Diese Messdaten wurden anschließend in eine automatisierte Computer-Pipeline eingespeist, die einfache Formeln an die Daten anpasst und mit minimaler manueller Nachbearbeitung ein komplettes Strahlmodell erzeugt. Eine spezielle zweidimensionale Karte erfasst für jede Feldkonfiguration das charakteristische Muster mit höherer Dosis in der Mitte und geringerer Dosis zu den Rändern hin.

Erprobung des Modells

Die entscheidende Frage ist, ob diese neue Beschreibung das vorhersagt, was in behandlungsähnlichen Situationen tatsächlich passiert. Um das zu prüfen, erstellte der Autor eine große Reihe von Testplänen mit verschiedenen Feldgrößen, -formen und -tiefen, einschließlich komplexerer Setups mit kundenspezifischen Ausgleichsblöcken und angewinkelten Kollimatoren. Diese Pläne wurden an drei verschiedenen Behandlungsdüsen in drei getrennten Zentren ausgespielt, und die resultierenden Dosisverteilungen wurden sorgfältig gemessen. Die vorhergesagten und gemessenen Dosen wurden dann anhand standardisierter klinischer Kriterien verglichen, die sowohl Dosisunterschiede als auch räumliche Übereinstimmung prüfen. Über alle Pläne und Maschinen hinweg erfüllte das modifizierte Modell durchweg die üblichen Benchmarks, während das alte, einfachere Modell oft versagte. Die Studie zeigte außerdem, dass ein einzelner numerischer "klinischer Faktor" die biologische Wirksamkeit der HIMM-Strahlen mit gut etablierten Referenzdaten aus Japan in Einklang bringen kann.

Was das für Patientinnen und Patienten bedeutet

Einfach ausgedrückt liefert diese Arbeit Kliniken, die uniform scanning mit Carbonionen nutzen, ein wahrheitsgetreueres Bild dessen, was ihre Maschinen tatsächlich abgeben. Indem die reale Ungleichförmigkeit des Strahls und der detaillierte Abfall an seinen Rändern explizit modelliert werden, kann die Therapieplanung die Tumorabdeckung besser gegen den Schutz gesunden Gewebes abwägen. Die verbesserte Übereinstimmung zwischen Berechnung und Messung an mehreren Zentren deutet darauf hin, dass dieses Rahmenwerk robust genug für den routinemäßigen Einsatz ist. Patientinnen und Patienten, die an diesen Einrichtungen Carbonionentherapie erhalten, profitieren somit von Behandlungsplänen, die die tatsächlich im Körper abgegebene Dosis besser widerspiegeln.

Zitation: Xia, Y. A modified broad beam model for uniformly scanned carbon ion therapy accounting for field inhomogeneities. Sci Rep 16, 8793 (2026). https://doi.org/10.1038/s41598-026-39619-9

Schlüsselwörter: Carbonionentherapie, Strahlendosis-Modellierung, gleichmäßige Scan-Strahlen, Krebsstrahlentherapie, Planungssysteme für Behandlungen
