Methodik zur Quantifizierung von Partikelladungsstatistiken in elektrischen Feldern gasförmiger Isolierungen

Warum winzige Partikel für große Stromnetze wichtig sind

Moderne Stromnetze verlassen sich auf mit Isoliergas gefüllte Geräte, um extrem hohe Spannungen zu beherrschen. Innerhalb dieser Metallgehäuse können sich winzige, staubähnliche Partikel im Mikrometerbereich elektrisch aufladen. Diese Ladung kann das Feld verzerren, kleine Funken auslösen und im schlimmsten Fall zur Einleitung eines vollständigen elektrischen Durchschlags beitragen. Bislang wurden die tatsächlichen Ladungen solcher Partikel jedoch meist nur anhand grober Formeln abgeschätzt. Diese Studie stellt eine direkte Messmethode vor und zeigt, dass ihr Verhalten deutlich variabler — und manchmal gefährlicher — ist als bisher angenommen.

Wie das Experiment geladene Staubpartikel im Flug beobachtet

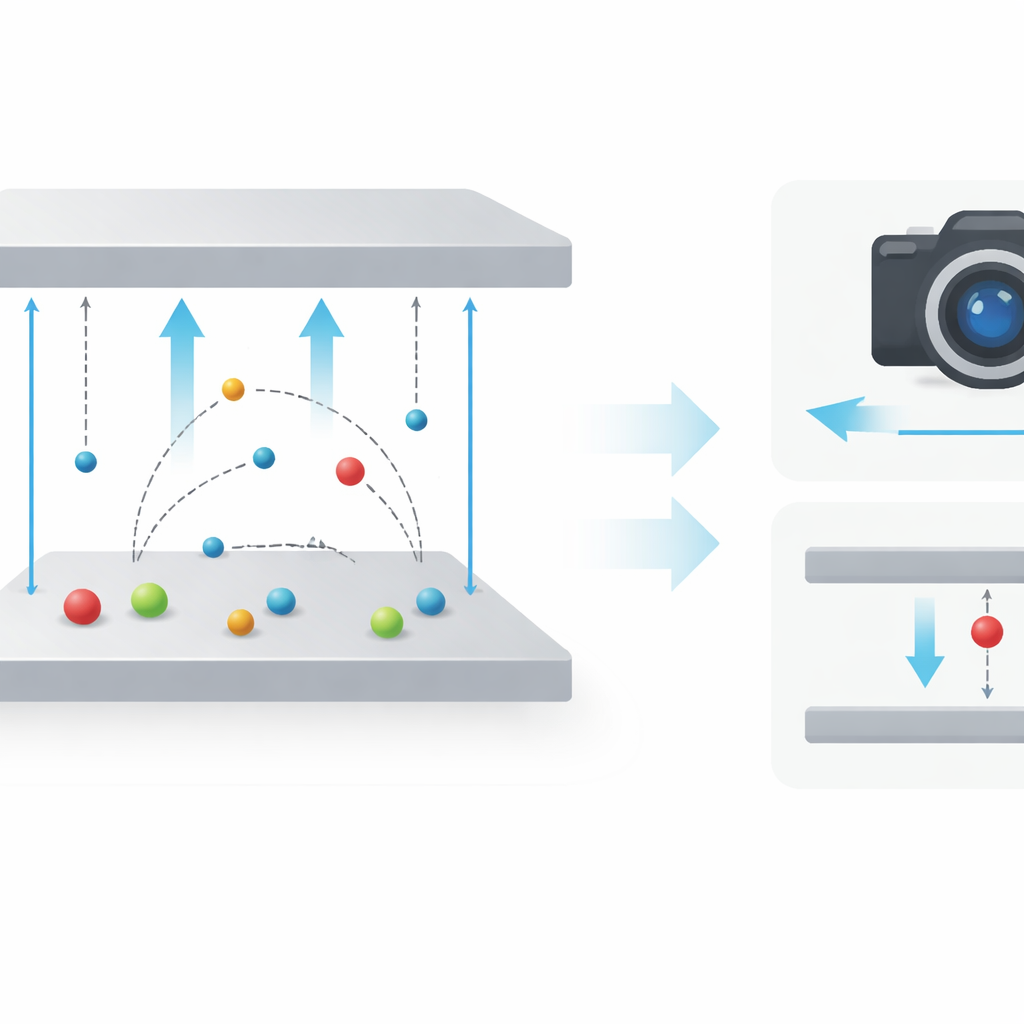

Die Forschenden bauten eine sorgfältig kontrollierte Laborversion eines gasisolierten Systems: zwei glatte Metallplatten gegenüber, mit einem gleichförmigen Gleichfeld zwischen ihnen in Luft. Auf der unteren Platte wurden schonend mikrometergroße Partikel aus Metall und elektrischen Isolatoren platziert. Beim Anlegen hoher Spannung luden sich einige Partikel auf, hoben ab und oszillierten zwischen den Platten. Eine Hochgeschwindigkeitskamera zeichnete ihre Bewegung auf, und eine Kräftebilanz — unter Berücksichtigung von Schwerkraft, Luftwiderstand, elektrischer Zugkraft und subtilen Bildladungs­effekten — wurde verwendet, um aus der Beschleunigung die Ladung jedes einzelnen Partikels zu berechnen.

Was sie über Ladungsgrößen und Zeitpunkt herausfanden

Über einen breiten Größenbereich von etwa 1 bis 170 Mikrometern Durchmesser trugen die Partikel Ladungen von ungefähr einem Tausendstel einer Billiardstel Coulomb bis zu zehn Billionstel Coulomb (1 fC bis 10 pC), sowohl mit positiver als auch negativer Polarität. Größere Partikel erreichten konsistent größere Maximal­ladungen, während eine Erhöhung der Feldstärke von 5 auf 10 Kilovolt pro Zentimeter vergleichsweise bescheidene Effekte zeigte. Das Aufladen selbst geschah sehr schnell: während eines kurzen Kontakts von wenigen Millisekunden an einer Elektrode konnten Partikel Ladung aufnehmen oder umkehren. Dieser schnelle, kontaktbasierte Transfer — ähnlich dem Reiben eines Ballons am Pullover — deutet auf Kontakt-Elektrifizierung als dominierenden Mechanismus hin, nicht auf einen langsamen Aufbau durch Ionen im Gas.

Klebrige Kräfte, die die Ladungsschwelle bestimmen

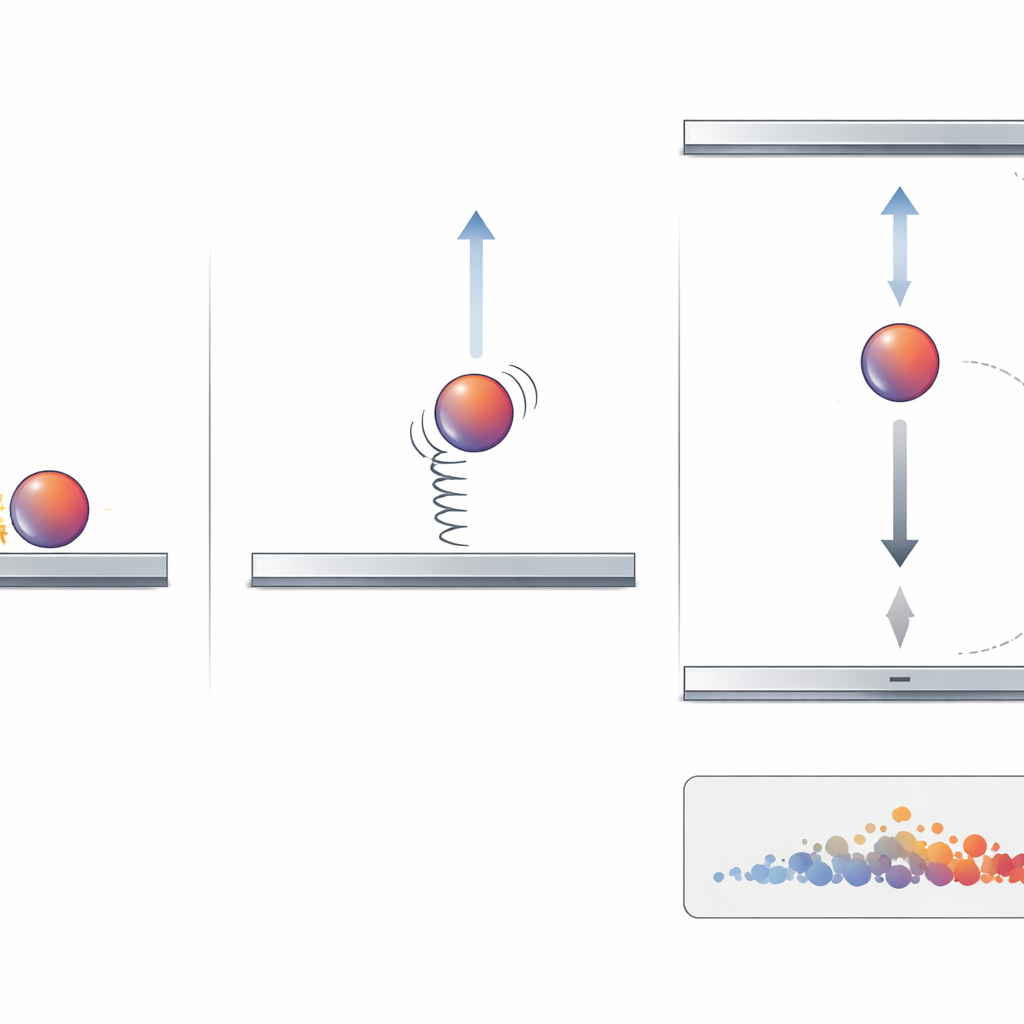

Eine überraschende Erkenntnis betraf die "Klebrigkeit" der Partikel. Mit einem Rasterkraftmikroskop maßen die Forscher direkt die Adhäsion zwischen einzelnen Partikeln und einer Elektrodenoberfläche. Sowohl für unregelmäßige metallische Vanadiumpartikel als auch für nahezu perfekte kugelförmige Silicakörner lag die Abziehkraft typischerweise zehn- bis vierzigmal über dem Gewicht des Partikels und in seltenen Fällen noch höher. Das bedeutet, dass die elektrische Kraft eines Partikels, bevor es sich bewegt, nicht nur die Gravitation, sondern eine deutlich größere Haftkraft überwinden muss. Die Überführung dieser Adhäsionsmessungen in die zur Ablösung notwendige Ladung zeigte, dass Adhäsion weitgehend die Minimal- und manchmal auch die Extremladungen festlegt. Seltene Kontakte mit hoher Adhäsion können ungewöhnlich große Ladungen verlangen und erklären, warum einige Partikel deutlich mehr Ladung tragen als der Großteil ihrer Artgenossen.

Ein Ladungsverhalten, das sich keiner Durchschnittswalze unterwirft

Statt einer schmalen Glockenkurve um einen typischen Wert folgten die gemessenen Ladungen für alle getesteten Materialien — Metalle wie Isolatoren — breiten, schiefen Verteilungen. Die meisten Partikel trugen relativ moderate Ladungen, aber ein kleiner Bruchteil erreichte deutlich höhere Werte. Wichtig ist, dass gerade diese extremen, wenn auch statistisch seltenen, am ehesten das elektrische Feld verzerren oder partielle Entladungen auslösen. Bei einigen hochgeladenen Partikeln beobachteten die Forschenden zudem ein langsames Entweichen der Ladung während des Flugs, am plausibelsten über winzige feldindu zierte Entladungen an der Partikeloberfläche. In der frühesten Phase ihrer Bewegung erfuhren die Partikel außerdem einen zusätzlichen Zug durch die Bildladung, die sie in der nahegelegenen Elektrode induzierten, was ihre Bahnen leicht verbog — ein Effekt, der in Modellen gasisolierter Systeme üblicherweise vernachlässigt wird.

Was das für sicherere, effizientere Geräte bedeutet

Die Studie zeigt, dass der Einfluss von Staub in gasisolierten Stromausrüstungen nicht durch eine einzige "typische" Partikelladung beschrieben werden kann. Stattdessen sind Ladungen inhärent statistisch: die meisten sind moderat, aber seltene hohe Werte sind für die Sicherheit am wichtigsten. Die neue Messmethode verknüpft diese Extremwerte mit der Haftstärke der Partikel an Elektrodenoberflächen und mit der Geschwindigkeit, mit der sie beim Kontakt aufgeladen werden. Obwohl die Experimente in Luft bei Normaldruck durchgeführt wurden, lässt sich der gleiche Ansatz nun auf die tatsächlich in der Energietechnik verwendeten Gase und Drücke anwenden. Das ermöglicht Ingenieuren bessere Vorhersagen, wann winzige Kontaminanten ein ernstes Risiko darstellen — und gezielte Reinigungs-, Filter- und Oberflächenbehandlungsmaßnahmen zu entwickeln, die das Netz zuverlässig halten und zugleich kompaktere, effizientere Isolationssysteme erlauben.

Zitation: Töpper, HC., Scherrer, S., Isa, L. et al. Methodology for quantifying particle charge statistics in electric fields of gas insulations. Sci Rep 16, 8667 (2026). https://doi.org/10.1038/s41598-026-39529-w

Schlüsselwörter: Gasisolierung, Partikelaufladung, Kontakt-Elektrifizierung, Adhäsionskräfte, Hochspannungszuverlässigkeit
