Einfluss der Rührer-Konfiguration und Betriebsparameter auf das Schüttgutmischen: eine DEM-Untersuchung

Warum das Mischen von Körnern wichtig ist

Von Frühstückscerealien über Tabletten bis zu Baustoffen beginnen viele Alltagsprodukte als Gemische aus trockenen Körnern oder Pulvern. Diese gleichmäßig zu mischen ist überraschend schwierig: Einige verklumpen, andere trennen sich, und wieder andere gehen kaputt. In dieser Studie wird ein häufiger industrieller Mischertyp genauer betrachtet, um eine praktisch wichtige Frage mit großem ökonomischem Einfluss zu beantworten: Wie sollten die rotierenden Schaufeln gestaltet und betrieben werden, damit feste Partikel schnell, schonend und effizient gemischt werden?

Wie ein vertikaler Schüttgutmischer funktioniert

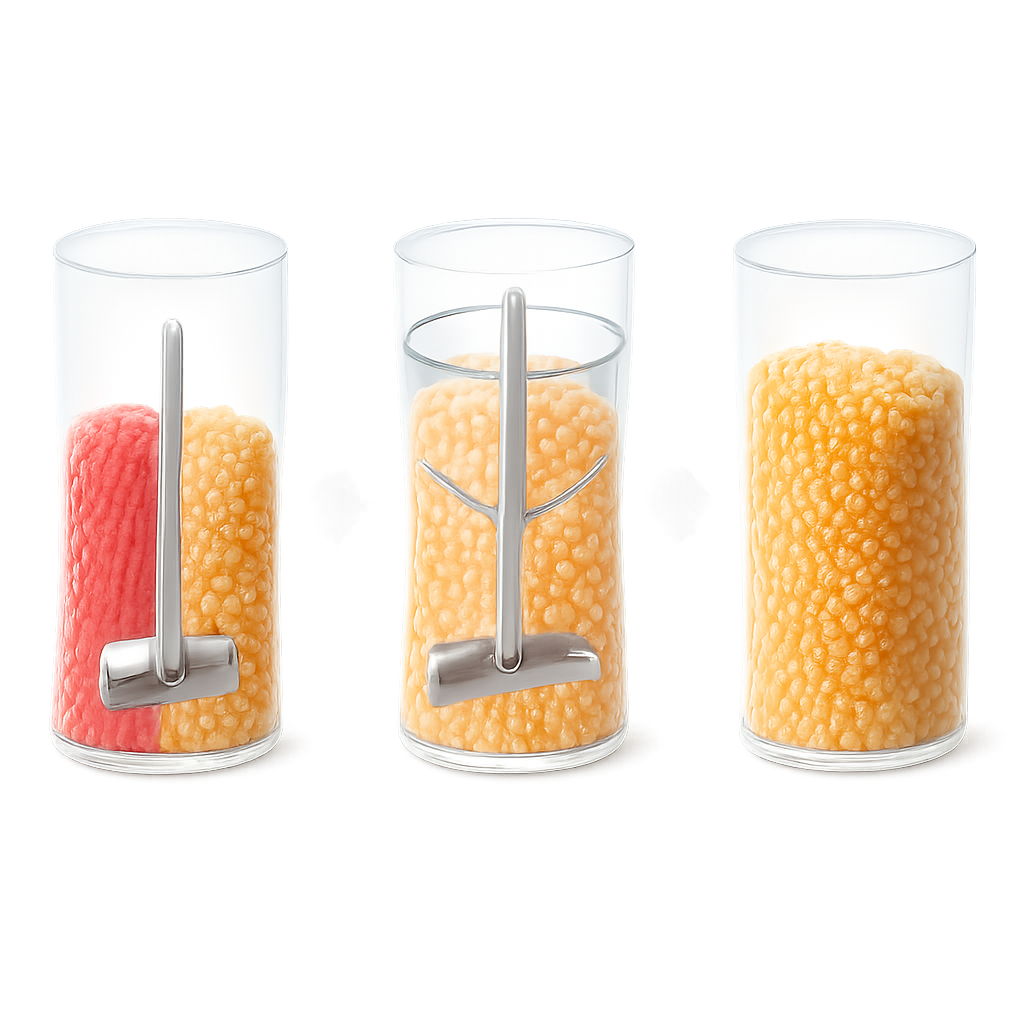

Der hier untersuchte Mischer ist ein hoher, durchsichtiger Zylinder mit einer rotierenden Welle in der Mitte und Metallblättern nahe dem Boden, die durch Tausende Glasperlen fegen. Wenn sich die Welle dreht, schöpfen diese Blätter Partikel nach oben, drücken andere nach unten und setzen sie im Gefäß in Bewegung. Die Autoren kombinierten Labortests mit detaillierten Computersimulationen, die jede einzelne Perle verfolgen. Dieser Ansatz, die Diskrete-Elemente-Methode, verfolgt, wie Partikel kollidieren, prallen und aneinander sowie an den Wänden reiben, und macht Bewegungen sichtbar, die in einer realen Maschine kaum direkt messbar sind.

Testen von Schaufelformen und Betriebsbedingungen

Das Team konzentrierte sich auf drei Stellschrauben, die ein Ingenieur einstellen kann: die Anzahl der Blätter (zwei oder drei), die Neigung dieser Blätter (der „Zahnungswinkel“) und wie schnell bzw. wie voll der Mischer betrieben wird. Sie bauten Mischer mit austauschbaren Blättern, die nach vorn geneigt, nach hinten geneigt oder aufrecht stehen konnten, und testeten Drehzahlen von langsamer Rotation bis relativ schnellem Drehen. In den Simulationen quantifizierten sie, wie gut die beiden Farben der Glasperlen mit einem standardisierten „Mischindex“ vermengt wurden, und verfolgten außerdem Kennwerte, die mit der Partikelaktivität verknüpft sind: wie stark die Körner gerüttelt werden (granulare Temperatur), wie schnell sie sich ausbreiten (Diffusion), wie rasch sie im Behälter zirkulieren und wie viel Leerraum zwischen ihnen besteht (Porenanteil).

Was die Schaufelneigung mit den Körnern macht

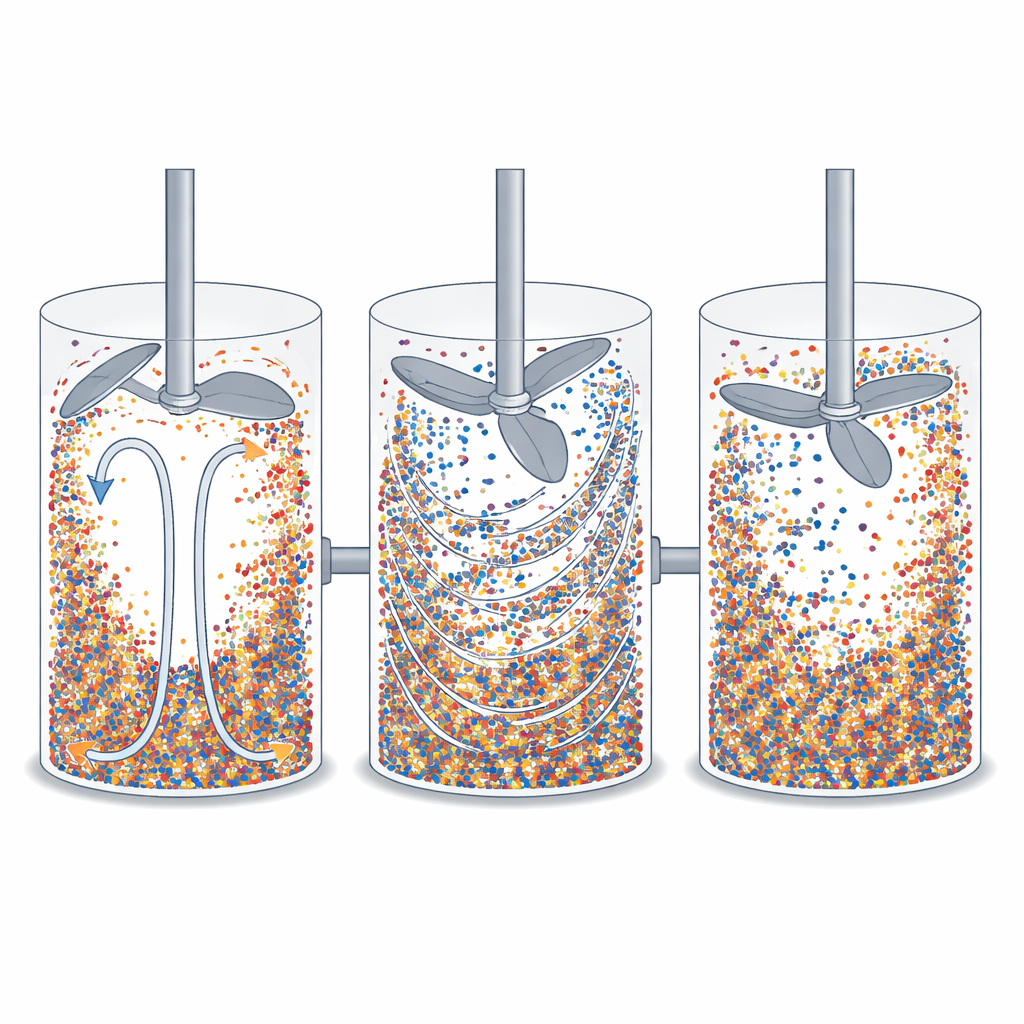

Form und Neigung der Blätter beeinflussten die Partikelbewegung stark. Waren die Blätter so geneigt, dass ihr effektiver Winkel 90 Grad oder mehr betrug, wurde das Mischen schneller und gründlicher: Mischindex, granulare Temperatur und Diffusion stiegen. Partikel bewegten sich zufälliger und verteilten sich leichter im Gefäß, obwohl ihre mittlere Umlaufgeschwindigkeit abnahm. Zwei-Blatt-Entwürfe funktionierten am besten bei stark geneigten Blättern (etwa im Bereich von 135 bis 150 Grad), während Drei-Blatt-Entwürfe ihr Optimum bei etwas geringeren Neigungen (etwa 120 bis 135 Grad) erreichten. Steilere Winkel erzeugten außerdem mehr Leerraum innerhalb des Betts, da Partikel eher gehoben und gelockert als komprimiert wurden. Insgesamt zeigt die Studie, dass die Schaufelneigung vor allem die Geschwindigkeit beeinflusst, mit der ein gleichmäßiges Gemisch erreicht wird, und weniger den endgültigen Grad der Gleichmäßigkeit selbst.

Drehzahl, Füllgrad und Partikelaktivität

Wie kräftig der Mischer angetrieben wird, ist ebenso wichtig wie die Schaufelform. Bei niedrigen bis moderaten Geschwindigkeiten führt schnelleres Drehen zu energetischeren Körnern: Kollisionen intensivieren sich, granulare Temperatur und Diffusion nehmen zu und Partikel zirkulieren schneller. Das fördert das Vermischen. Oberhalb von etwa 100 Umdrehungen pro Minute in der untersuchten Geometrie dominieren jedoch Zentrifugalkräfte. Körner werden nach außen geschleudert, es entsteht ein niedrigdichter Kern und große Hohlräume, die nützliche Kollisionen verringern und die Mischqualität verschlechtern. Der Füllgrad zeigt ähnliche Zielkonflikte. Bei drei Blättern verbessert eine Körnerhöhe oberhalb der Blattkante (ein Füllverhältnis größer als eins) das Mischen, obwohl sich einzelne Partikel insgesamt weniger lebhaft bewegen. Dichtere Betten beschränken die Bewegung in der Mitte, erhalten aber eine gute Zirkulation nahe den Wänden, was offenbar ausreicht, um das Gemisch zu homogenisieren.

Gestaltungstipps für besseres industrielles Mischen

Indem sie visuelle Experimente mit partikelbasierten Simulationen verknüpfen, geben die Autoren konkrete Empfehlungen, die Anlagenbauer anwenden können. Für die untersuchten Mischer und Partikeltypen empfehlen sie den Einsatz von Drei-Blatt-Rührern, wenn das Gefäß über der Blattkante gefüllt ist, und das Drehen mit unter 100 Umdrehungen pro Minute, während Zwei-Blatt-Rührer bei geringeren Füllständen besser abschneiden. Eine Neigung der Blätter über 90 Grad hinaus kann den Weg zu einem einheitlichen Produkt beschleunigen, und Größen wie granulare Temperatur und Diffusion können als frühe Indikatoren dafür dienen, wie gut ein System mischen wird, noch bevor vollständige Experimente durchgeführt werden. Einfach ausgedrückt zeigt die Arbeit, dass ein ausgewogenes Zusammenspiel von Schaufelform, Geschwindigkeit und Füllstand das chaotisch wirkende Körnerverhalten in einen kontrollierbaren, effizienten Prozess verwandeln kann.

Zitation: Zhou, Z.H., Zhang, Q., Liu, Y. et al. Influence of impeller configuration and operating parameters on granular mixing: a DEM investigation. Sci Rep 16, 9701 (2026). https://doi.org/10.1038/s41598-026-39060-y

Schlüsselwörter: Schüttgutmischen, industrielle Mischer, Pulververarbeitung, Rührer-Design, diskrete Elemente Methode
