Studie zur Energieentwicklung und zum schädigungsmechanischen Modell von durch dualfrequente Ultraschallaufschließung geschädigter Kohle

Kohle mit Schall aufbrechen

Tiefe Kohleflöze enthalten oft große Mengen Gas, doch das Gestein ist so dicht, dass das Gas kaum strömt. Ingenieure brauchen Methoden, um dieses Gestein sicher und effizient aufzuweiten — sowohl zur Explosionsvermeidung in Bergwerken als auch zur Gewinnung von Flözmethan als sauberer Energiequelle. Diese Studie untersucht eine neue Variante einer bekannten Idee: starke Schallwellen mit zwei unterschiedlichen Frequenzen gleichzeitig einzusetzen, um Kohle vorzuritzen, sodass sie leichter versagt und Gas mit deutlich geringerem Aufwand entweichen kann.

Warum Kohle Hilfe beim Atmen braucht

In vielen chinesischen Kohlengruben und anderswo haben Flöze eine geringe Permeabilität; das Gas ist in winzigen Poren eingeschlossen und kann nicht zu Brunnen oder Drainagelöchern fließen. Traditionelle Methoden wie das Hochdruckwasserfracking können funktionieren, sind aber kosten- und wasserintensiv und erweisen sich in tiefen, stark beanspruchten Gesteinsschichten nicht immer als effektiv. Ultraschallaufschließung bietet eine sauberere Alternative: Schallwellen erzeugen kleine Blasen, Vibrationen und Erwärmung in der Kohle, die zu kleinen Rissen heranwachsen können. Der Einsatz eines einzelnen Ultraschalltons hat jedoch Nachteile: seine Energie nimmt mit der Distanz schnell ab und wirkt nur in einem begrenzten Gesteinsvolumen. Die Autoren untersuchten, ob die Kombination zweier Ultraschallfrequenzen die Kohle effektiver in Schwingung versetzen kann als ein einzelner Ton.

Wie Zweiton-Schall die Kohle auseinanderreißt

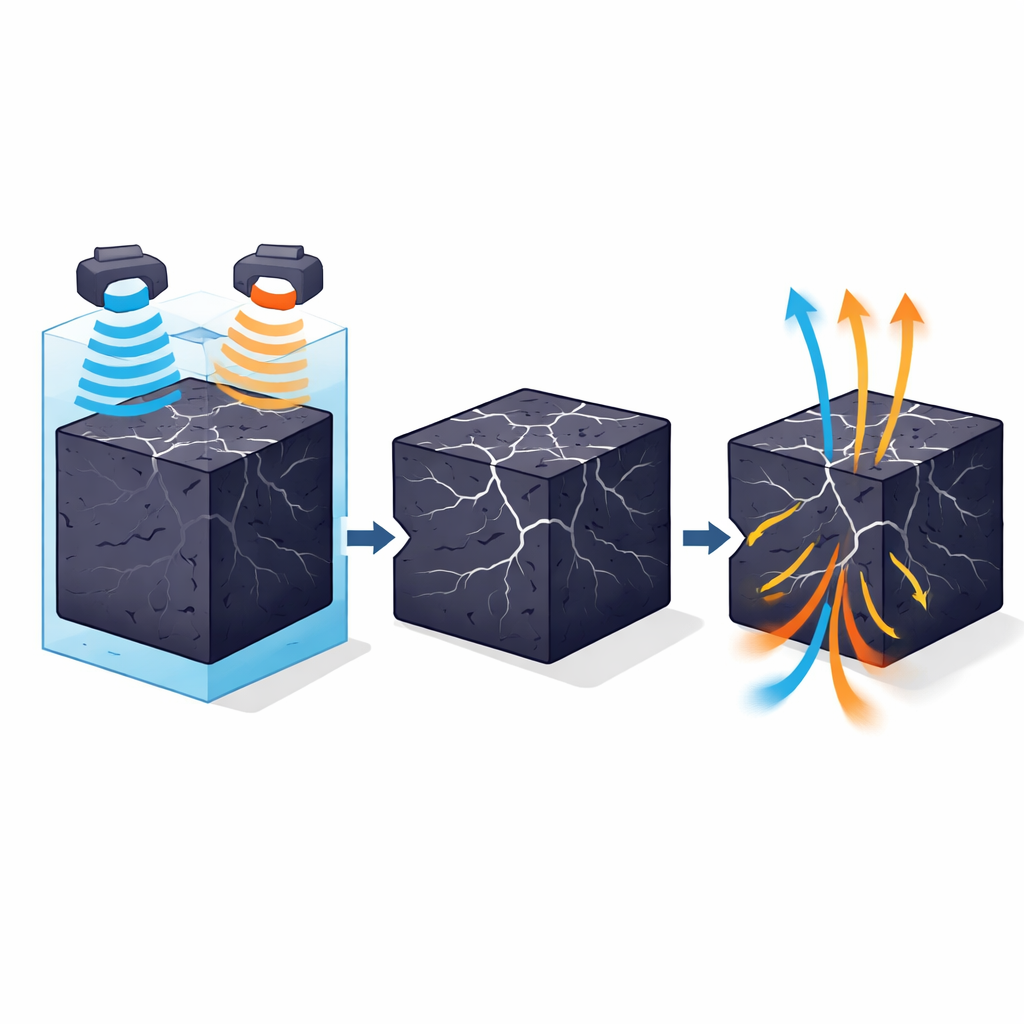

Zum Test stellten die Forscher gleichförmige zylindrische Kohlebriketts aus pulverisierter Kohle her und teilten sie in mehrere Gruppen ein. Einige Proben blieben unbehandelt, andere wurden mit einer einzelnen Ultraschallfrequenz behandelt, und wieder andere wurden in einem Wassertank zwei Frequenzen gleichzeitig ausgesetzt — eine fest bei 20 Kilohertz, die zweite variiert. Nach der Behandlung wurde jede Probe in einer Presse langsam bis zum Versagen belastet, während Sensoren Deformation und die winzigen akustischen „Pings“ aufzeichneten, die auf interne Rissbildungen hinweisen. Anschließend fotografierten die Forscher die Bruchflächen und nutzten Bildverarbeitungssoftware, um die Gesamtlänge der Risse und die Komplexität der Rissnetze zu messen. So konnten sie vergleichen, wie verschiedene Schallkombinationen sowohl die innere Struktur als auch die Gesamtfestigkeit der Kohle veränderten.

Von geraden Rissen zu verzweigten Bruchnetzen

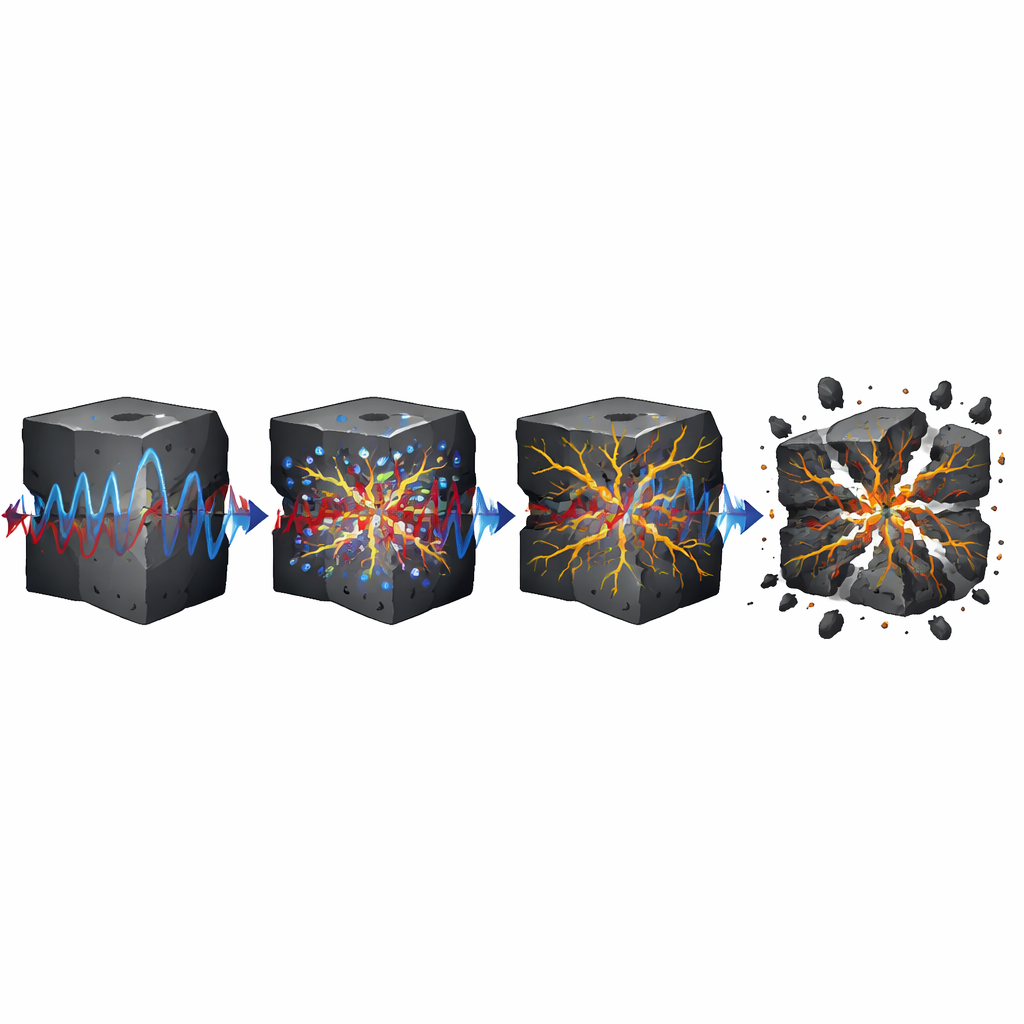

Die dualfrequente Behandlung erwies sich als deutlich störender als weder Schall noch Einzelton. Bei Einzelton-Ultraschall bildete sich meist eine Handvoll einfacher, überwiegend gerader Risse. Werden zwei Frequenzen kombiniert, besonders wenn die zweite Frequenz 1,5- bis 2-mal so hoch wie die erste ist, verwandeln sich die Rissmuster in dichte, verzweigende Netze, die in viele Richtungen durch die Probe laufen. In einem der deutlichsten Fälle nahm die sichtbare Gesamtrisslänge gegenüber unbehandelter Kohle um rund ein Viertel zu, und die Komplexität des Musters — gemessen mit einem Fraktalindex — stieg mit wachsendem Frequenzabstand beständig an. Diese aufwendigen Netzwerke wirken wie ein vorgefertigtes Gitter im Material, sodass beim anschließenden Belastungsbeginn viele vorgegebene Pfade zum Versagen bereitstehen.

Kohle spröder machen mit weniger Energie

Mechanische Tests bestätigten die Wirkung dieser Voraufschädigung. Mit zunehmendem Frequenzabstand sanken die Druckfestigkeiten der Kohle deutlich — in den extremsten Fällen um bis zu etwa 87 Prozent. Gleichzeitig nahm die vor dem Versagen aufgenommene Energie um mehr als 80 Prozent ab. Dennoch war zur Zeit der Spitzenbeanspruchung der Großteil der zugeführten Energie noch elastisch gespeichert, so dass sich die Kohle wie eine Feder verhielt, die plötzlich versagt. Die Autoren beschreiben dies als einen „Energievorverzehr“-Effekt: ein großer Teil der inneren Schädigung wurde bereits durch Ultraschall herbeigeführt, sodass die äußere Presse nur noch einen kleinen zusätzlichen Impuls benötigt, um einen scharfen, spröden Kollaps auszulösen. Akustische Emissionsdaten stützten diese Beobachtung und zeigten, dass vorbehandelte Proben viel mehr interne Rissereignisse erzeugten, obwohl sie bei niedrigerer Spannung versagten.

Den optimalen Punkt finden und Verhalten vorhersagen

Interessanterweise ist mehr Schall nicht immer effizienter. Indem die Forscher ein Maß dafür definierten, wie viel zusätzlichen Schaden pro Einheit Änderung des Frequenzverhältnisses erzeugt wird, fanden sie heraus, dass die Kopplungseffizienz ihr Maximum erreicht, wenn die höhere Frequenz etwa 1,5- bis 2-mal so groß ist wie die niedrigere. Darüber hinaus wächst der Schaden zwar weiter, doch bringt jeder zusätzliche Frequenzschritt geringere Zuwächse. Um die Ergebnisse für praktische Anwendungen nutzbar zu machen, entwickelten die Autoren ein mathematisches Modell, das die sich entwickelnde Schädigung der Kohle sowohl mit der gemessenen Risskomplexität als auch mit den kumulativen akustischen Emissionssignalen verknüpft. Dieses Modell, auf statistischer Schädigungstheorie beruhend, sagte das Spannungs-Dehnungs-Verhalten mit etwa sechs Prozent Abweichung zu den Laborwerten über verschiedene Frequenzpaare hinweg vorher.

Was das für eine sicherere, sauberere Kohlenutzung bedeutet

Einfach gesagt zeigt die Studie, dass sorgfältig abgestimmter dualfrequenter Ultraschall Kohle im Voraus „aufweichen“ kann, indem er ein feines Rissnetz erzeugt, das das Gestein viel leichter bruchanfällig macht und das Gas einfacher ableitbar macht. Mit einem optimalen Verhältnis der beiden Töne könnten Ingenieure Drücke und Energiebedarf für unterirdische Stimulationen senken, die Methangewinnung verbessern und gleichzeitig die Bergsicherheit erhöhen. Das neue Schädigungsmodell bietet zudem ein praktisches Werkzeug, um vorherzusagen, wie Kohle auf verschiedene Ultraschalleinstellungen reagieren wird — ein Schritt, der diese vielversprechende Technik näher an den Feldversuch und die Anwendung bringt.

Zitation: Bao, R., Zhang, Y. & Cheng, R. Study on energy evolution and damage constitutive model of coal fractured by dual-frequency ultrasonic cracking. Sci Rep 16, 9128 (2026). https://doi.org/10.1038/s41598-026-38893-x

Schlüsselwörter: Flößmethan, ultraschallbasierte Aufschließung, dualfrequenter Ultraschall, Gesteinsschädigungsmechanik, Energieentwicklung
