Ein neuer Ansatz zur Gestaltung eines breitbandig abstimmbaren Mikrowellenabsorbers mit expandiertem Graphit auf einem flexiblen Substrat

Warum das Blockieren streuender Signale wichtig ist

Drahtlose Geräte, Radar und Hochgeschwindigkeitselektronik teilen dieselbe unsichtbare Autobahn aus Funk- und Mikrowellensignalen. Wenn diese Signale unkontrolliert hin und her reflektieren, erzeugen sie elektromagnetische Störungen, die Kommunikation stören, Radarzielen aufdecken und sogar medizinische Geräte beeinträchtigen können. Ingenieure verwenden daher spezielle Beschichtungen, sogenannte Absorber, die unerwünschte Mikrowellen auffangen, statt sie zu reflektieren. Diese Arbeit stellt einen dünnen, biegbaren Absorber vor, dessen Abstimmung über ein weites Frequenzspektrum sich allein durch Hinzufügen oder Entfernen winziger Mengen Wasser im Inneren verändern lässt.

Ein dünnes Blatt, das Mikrowellen verschluckt

Die Forschenden hatten das Ziel, einen Absorber zu entwickeln, der nicht nur hocheffizient, sondern auch preisgünstig, flexibel und leicht nachstimmbar ist. Herkömmliche Entwürfe verwenden häufig starre Leiterplatten und Metallmuster, arbeiten nur über einen engen Frequenzbereich und benötigen elektronische Bauteile und Verkabelung zur Änderung ihres Verhaltens. Im Gegensatz dazu basiert dieses Bauteil auf einer weichen Kunststofffolie aus linear low-density polyethylene (LLDPE), die mit aus expandiertem Graphit ausgeschnittenen Mustern versehen ist — einer günstigen, nicht korrosiven Form von Kohlenstoff. Diese Muster fungieren als sogenannte Metamaterial-„Einheitszellen“, die stark mit Mikrowellen wechselwirken, obwohl jede Zelle deutlich kleiner als die Wellenlänge ist.

Wie winzige Quadrate und Kanäle die Arbeit tun

Der grundlegende Baustein ist ein quadratischer Ring aus expandiertem Graphit mit einem kleineren Graphitquadrat in der Mitte, getrennt durch einen schmalen Spalt. Trifft eine Mikrowelle auf dieses Muster, bauen sich elektrische und magnetische Felder in und um den Spalt auf, und bei bestimmten Frequenzen wird der Großteil der einfallenden Energie eingefangen und in Wärme umgewandelt, statt reflektiert zu werden. Durch sorgfältige Wahl der Abmessungen des Rings, des Innenpatches und kleiner Öffnungen im Ring entwarfen die Autoren zunächst eine Version, die für sich genommen mehr als 90 Prozent der einfallenden Energie um etwa 10 Gigahertz absorbiert — im sogenannten X‑Band, das in Radar- und Satellitenverbindungen verwendet wird. Anschließend verfeinerten sie das Layout, um diese Absorption so zu verbreitern, dass auch ein großer Bereich benachbarter Frequenzen stark gedämpft wird.

Wasser als Abstimmregler

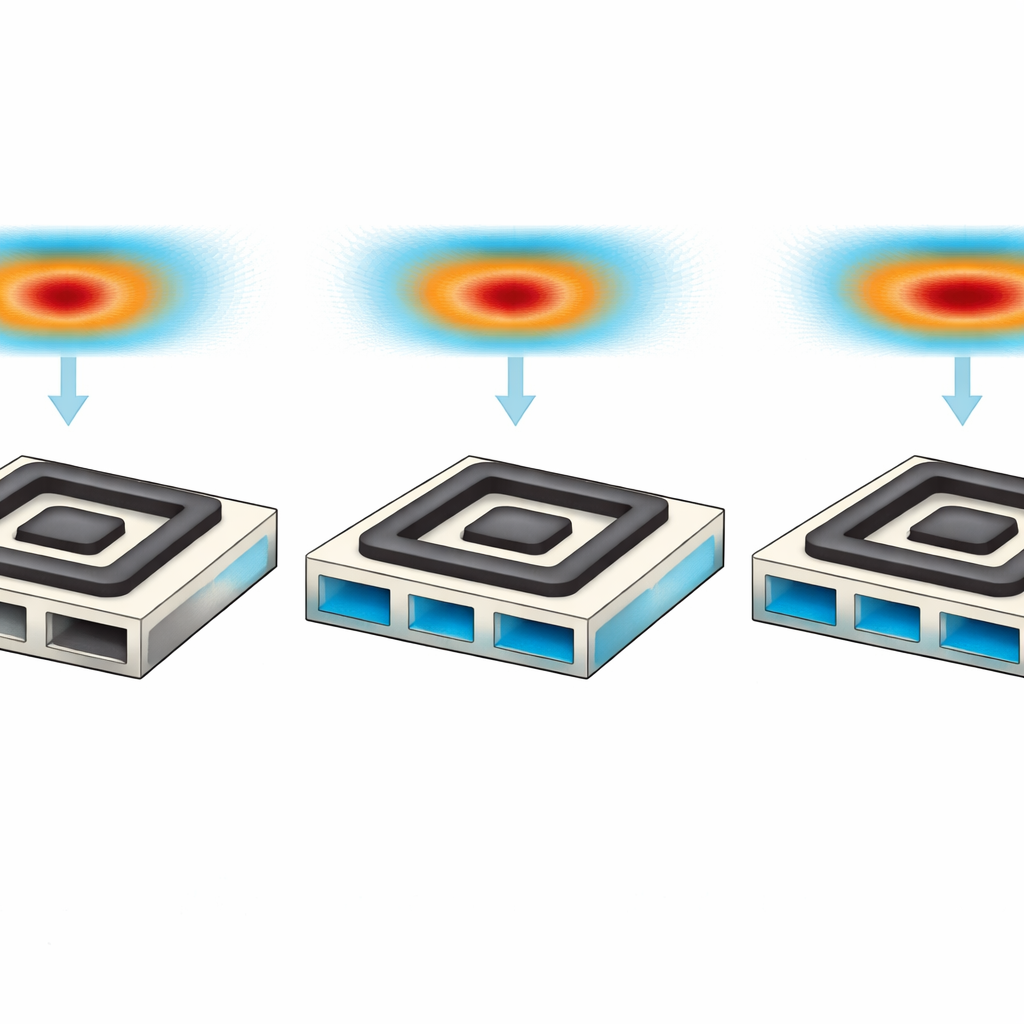

Um den Absorber abstimmbar zu machen, schnitzte das Team schmale Kanäle in das Kunststoffsubstrat direkt unter dem Spalt, wo das elektrische Feld am stärksten ist. Diese Kanäle können mit Luft gefüllt bleiben oder mit destilliertem Wasser befüllt werden. Da Wasser eine deutlich höhere Polarisierbarkeit im Mikrowellenfeld als Luft aufweist, verändert seine Einführung die effektive elektrische Umgebung der Einheitszelle und verschiebt die Frequenz, bei der sie resoniert. Computersimulationen zeigten, dass die Struktur mit Luft in den Kanälen bereits etwa 2,1 Gigahertz nutzbare Bandbreite bei mehr als 90 Prozent Absorption bietet. Das Befüllen eines oder beider Kanäle mit Wasser verschiebt dieses Absorptionsband gleichmäßig zu niedrigeren Frequenzen, mit Verschiebungen von etwa einem Gigahertz, wenn beide Kanäle gefüllt sind, wobei das Band breit bleibt.

Prüfung des flexiblen Blatts

Die Autoren belassen es nicht bei Simulationen. Sie formten flexible LLDPE‑Folien, fertigten die Kanäle mechanisch und synthetisierten expandiertes Graphitpulver, das sie zu dünnen leitfähigen Schichten pressten. Mit einer 3D‑gedruckten Maske schnitten sie die quadratischen Ringmuster aus und laminierten sie auf das Kunststoffsubstrat. Die fertigen Proben wurden in einem Standard-Mikrowellenhohlleiter geprüft, der an einen Vektor-Netzwerkanalysator angeschlossen war, der misst, wie viel Signal reflektiert wird. Experimente bestätigten starke, breitbandige Absorption im X‑Band und zeigten, dass das Einbringen von Wasser in zunächst einen und dann beide Kanäle das Absorptionsband zuverlässig um nahezu den numerisch vorhergesagten Betrag verschob. Der Absorber behielt seine Leistung beim Biegen sowie für eine Reihe von Einfallswinkeln und Polarisationen und sogar nach dem Entleeren und erneuten Befüllen der Kanäle, was Wiederverwendbarkeit demonstriert.

Was das für reale Geräte bedeuten könnte

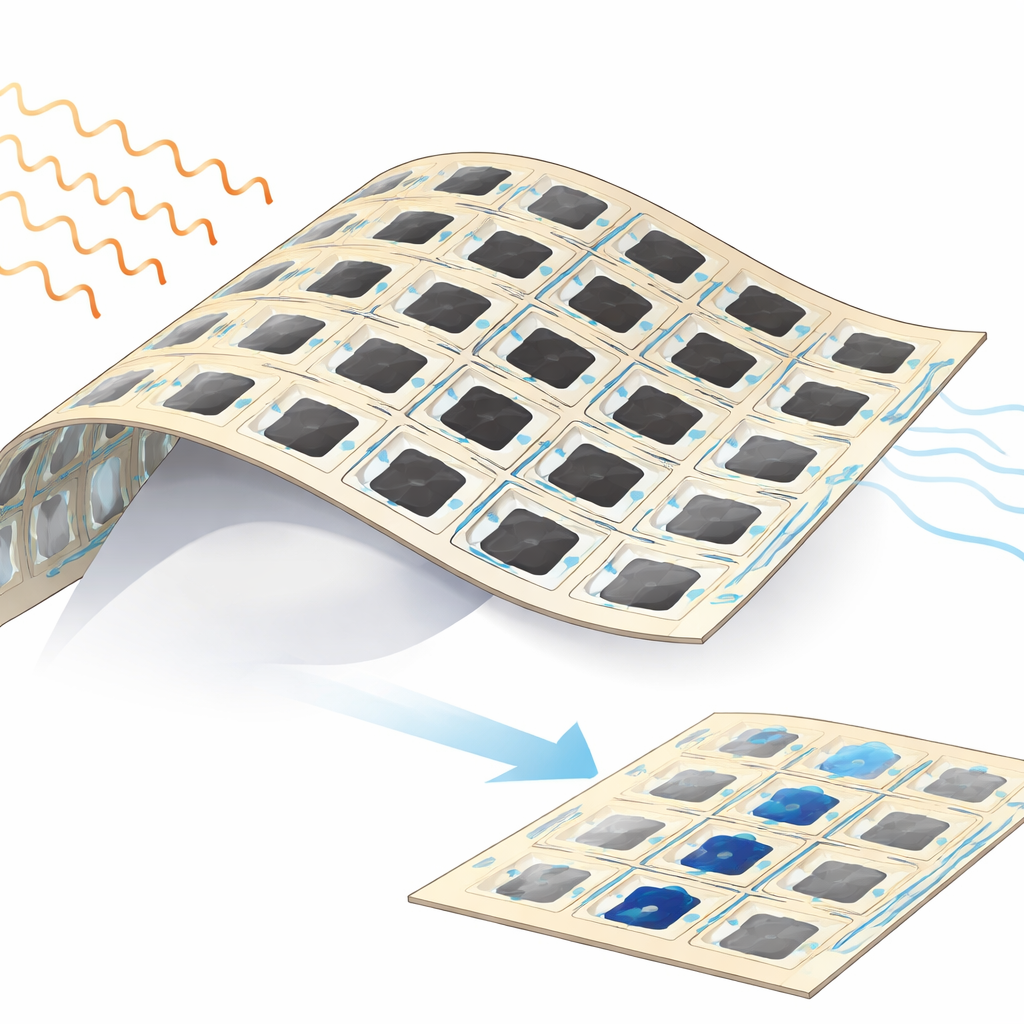

Alltäglich ausgedrückt hat das Team eine Art verstellbaren Mikrowellen‑„Schwarztuch“ geschaffen, das dünn, biegsam und aus preiswerten, nichtmetallischen Materialien gefertigt ist. Anstatt auf komplexe Elektronik zu vertrauen, lässt sich das Arbeitsband des Materials über einen weiten Abschnitt des radarrelevanten X‑Bands verschieben, indem einfach gesteuert wird, wie viel Wasser durch verborgene Kanäle im Material fließt. Weil es breitbandige Leistung, Flexibilität und einfache flüssigkeitsbasierte Abstimmung vereint, könnte dieser Absorber um gekrümmte Oberflächen gelegt werden, um Objekte vor Radar zu tarnen, Streureflexionen in kompakten Kommunikationssystemen zu reduzieren oder tragbare Geräte auszukleiden, die den Körper vor unerwünschter Mikrowellenexposition schützen müssen.

Zitation: Borah, D., Boruah, M.J., Das, B.C. et al. A novel approach to design broadband tunable microwave absorber using expanded graphite on a flexible substrate. Sci Rep 16, 8796 (2026). https://doi.org/10.1038/s41598-026-38885-x

Schlüsselwörter: Mikrowellenabsorber, Metamaterialien, elektromagnetische Abschirmung, abstimmbare Materialien, flexible Elektronik
