Praktische In‑Spritzen‑Rührmethode für gleichmäßige Partikelabgabe während Embolisationsverfahren

Die winzigen Therapie‑Kügelchen auf Kurs halten

Viele minimalinvasive Krebs‑ und Gefäßbehandlungen beruhen auf mikroskopisch kleinen Kügelchen, die mit einer Spritze injiziert werden, um gezielt kleine Gefäße zu verschließen. Damit diese Verfahren wie beabsichtigt wirken, müssen die Kügelchen in einem gleichmäßigen, stetigen Strom in den Körper gelangen. In der Praxis neigen die Partikel jedoch dazu, in der Spritze zu sinken oder aufzutreiben, sodass Patientinnen und Patienten zunächst überwiegend Flüssigkeit und erst am Ende einen plötzlichen Schub von Partikeln erhalten. Diese Studie stellt eine kompakte, batteriebetriebene Methode vor, die die Spritze von außen sanft rührt, die Partikel gleichmäßig verteilt und Ärzten hilft, vorhersehbarere und sicherere Behandlungen zu liefern.

Warum ungleichmäßiger Partikelstrom ein verborgenes Problem ist

Bei Embolisationsverfahren werden winzige Partikel mit Kontrastmittel und Kochsalzlösung gemischt, damit die Ärztinnen und Ärzte ihre Bewegung unter Röntgenkontrolle beobachten können, während sie den Blutfluss zu einem Tumor oder einer auffälligen Gefäßstelle blockieren. Selbst wenn die Mischung zunächst gut homogen ist, trennen sich Partikel und Flüssigkeit innerhalb weniger Minuten wieder, wobei die Partikel je nach Dichte in der Spritze nach unten sinken oder nach oben treiben. Da diese Kügelchen selbst für Röntgenaufnahmen unsichtbar sind, sieht der Arzt nur das Kontrastmittel, nicht die tatsächliche Partikelkonzentration. Das bedeutet, dass die Injektion auf dem Bildschirm normal aussehen kann, während die tatsächlich zeitlich verabreichte Partikeldosis hochgradig ungleichmäßig ist – zuerst überwiegend Flüssigkeit, gefolgt von Klumpen oder sogar einer großen Bolusgabe am Ende.

Ein einfacher Ring verwandelt die Spritze in einen Rührer

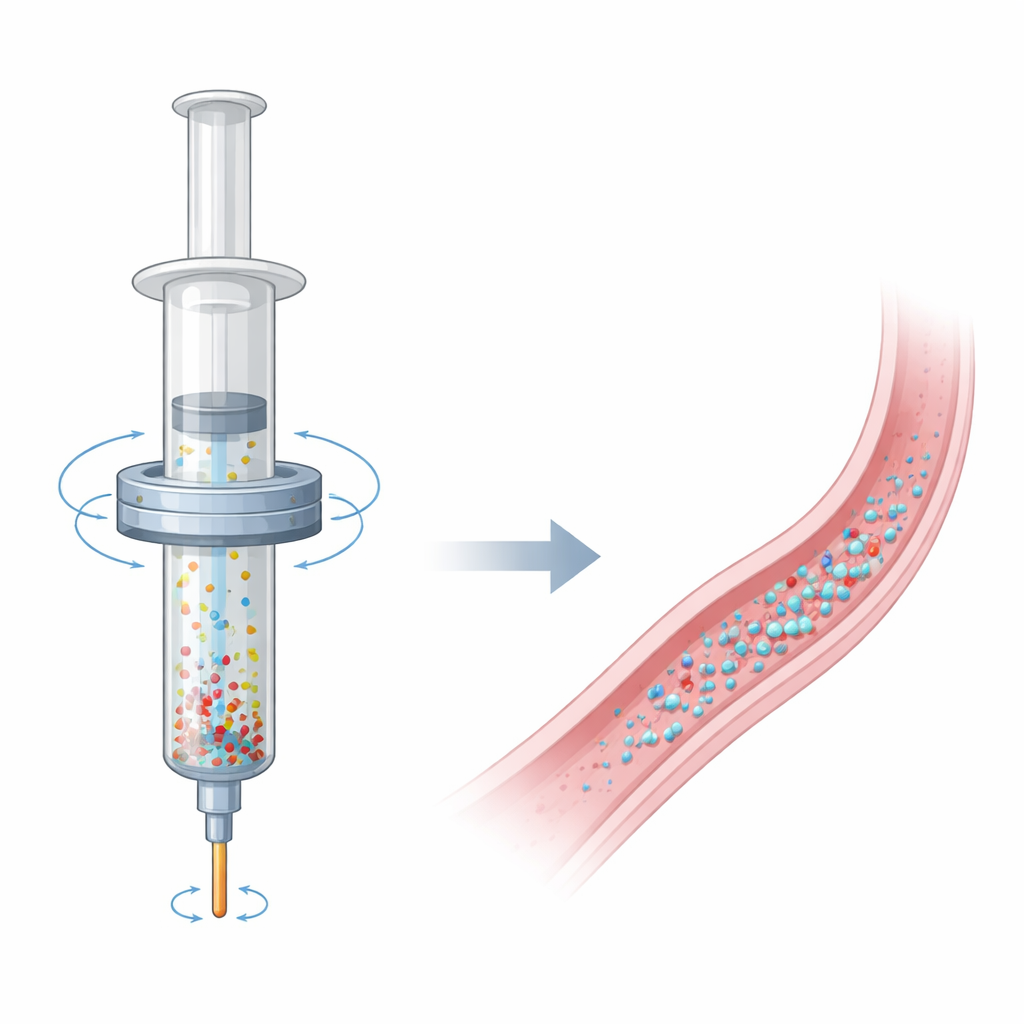

Die Forschenden nutzten das stationäre Außengehäuse eines verbreiteten Schrittmotors – derselbe Motortyp, der in 3D‑Druckern und Robotern verwendet wird – und erzeugten damit ein rotierendes Magnetfeld um eine Standardspritze aus Kunststoff. Durch Entfernen der beweglichen Innenbauteile blieb ein ringförmiger „Stator“ mit einer zentralen Öffnung übrig, die gerade breit genug für den Spritzenzylinder ist. Innerhalb der Spritze platzierten sie einen kleinen, stab‑ oder schaufelartigen magnetischen Rührkörper, der sich dreht, wenn er dem sich ändernden Magnetfeld des Stators ausgesetzt ist. Wird das System von einer kompakten Steuerung mit AA‑Batterien betrieben, lässt der Stator den versteckten Magnetstab mit programmierten Drehzahlen drehen und Richtungswechsel vollziehen und rührt so die Flüssigkeit und Partikel sanft um, ohne äußere bewegliche Teile an der Spritze.

Prüfung, wie gleichmäßig die Kügelchen bleiben

Um zu prüfen, ob das In‑Spritzen‑Rühren die Abgabe tatsächlich verbessert, verwendete das Team große, klinisch genutzte Hydrogelsphären, die in einer Wasser‑Kontrastmittel‑Mischung suspendiert waren. Sie filmten die Partikel, während sie durch einen speziellen Beobachtungskanal aus der Spritze flossen, und zählten unter dem Mikroskop Bild für Bild die Kügelchen beim Austritt bei verschiedenen Injektionsgeschwindigkeiten. Wenn die Spritze nach dem anfänglichen Schütteln unbewegt gelassen wurde, führten längere Wartezeiten vor der Injektion zu stärkerem Absinken der Partikel. Das erzeugte sehr ungleichmäßigen Fluss: mäßige Partikelausgabe zu Beginn, eine lange Phase überwiegend flüssigen Materials und dann ein Ansturm dicht gepackter Kügelchen am Ende. Mathematisch gemessen nahm die Nichtuniformität mit wachsender Verzögerung zu und war besonders ausgeprägt bei langsamen Injektionsraten, bei denen die Partikel während des Vorgangs reichlich Zeit zum Absetzen hatten.

Wie kontinuierliches Rühren das Bild verändert

Wurde der magnetische Rührkörper in der Spritze aktiviert und drehte sich während einer zweiminütigen Wartezeit und während der Injektion, wurde die Partikelausgabe erheblich gleichmäßiger. Unter der schlimmsten Bedingung – langsame Injektion nach langer Verzögerung – verringerte das Mischsystem die Schwankungen in der Partikelkonzentration bei üblichen Injektionsgeschwindigkeiten ungefähr um den Faktor vier und zumindest um den Faktor zwei selbst bei der langsamsten Rate. Der stabförmige Rührkörper lieferte etwas bessere Ergebnisse als der mit Schaufeln, weshalb er zur bevorzugten Ausführung wurde. Das Team untersuchte außerdem verschiedene Drehzahlen und wie oft der Rührer die Drehrichtung wechselte. Mittlere Geschwindigkeiten (etwa zehn Umdrehungen pro Sekunde) mit häufigen Richtungswechseln alle Viertelsekunde erzeugten den gleichmäßigsten Fluss; sehr langsames oder sehr schnelles Drehen oder ständiges Drehen in derselben Richtung neigte dazu, Partikel vom Auslass wegzudrücken oder sie nur in einem Teil der Spritze zu vermischen. Kurze, hochfrequente Sprints mit Pausen dazwischen konnten den gesamten Inhalt schnell wieder in Schwebe bringen bei minimaler Störung der Injektion.

Vom Laboraufbau zur Anwendung in der Praxis

Über die Hauptversuche hinaus zeigten die Autorinnen und Autoren, dass derselbe Ansatz Partikel daran hindern kann, in dünnflüssigen, wasserähnlichen Medien schnell zu sedimentieren, und dass er sie in zähem, sirupartigem Kontrastmittel teilweise wieder aufwirbeln kann. Sie erörtern, wie Faktoren wie Partikelgröße, Dichte und Viskosität die optimale Mischstrategie in verschiedenen Anwendungen beeinflussen, und weisen auf praktische Aspekte wie Wärmeentwicklung, Spritzenwinkel und das kleine Volumen hin, das der Rührkörper einnimmt. Wichtig ist, dass das System mit handelsüblichen Motorteilen und Standard‑Spritzen funktioniert, ohne spezielle Spritzenkörper oder komplexe mechanische Antriebe zu benötigen, was die Integration in klinische oder Forschungsabläufe erleichtert.

Was das für Patientinnen, Patienten und Behandelnde bedeutet

Für Laien ist das wichtigste Ergebnis, dass dieses Gerät eine normale Spritze in einen selbst­rührenden Injektor verwandelt, der winzige Behandlungskügelchen über die Zeit deutlich gleichmäßiger abgeben kann. Statt eines unvorhersehbaren Tröpfelns einzelner Kügelchen gefolgt von einem plötzlichen Schub erhält die Patientin oder der Patient eher einen stetigen, kontrollierten Strom. Das sollte Ärztinnen und Ärzten helfen, ihre Zielstellen zuverlässiger zu treffen, das Risiko fehlgeleiteter Verschlüsse im gesunden Gewebe zu reduzieren und die Dosierung von Fall zu Fall konstanter zu machen. Zwar sind weitere Arbeiten nötig, um die Mischparameter für verschiedene Kügelchentypen und Flüssigkeiten anzupassen, doch die Studie zeigt, dass ein einfacher magnetischer Rührring ein lange bestehendes, weitgehend unsichtbares Problem bei bildgeführten Behandlungen leise lösen könnte.

Zitation: Ng, D.KH., Drangova, M. & Holdsworth, D.W. Practical in-syringe mixing method for uniform particle delivery during embolization procedures. Sci Rep 16, 9245 (2026). https://doi.org/10.1038/s41598-026-38823-x

Schlüsselwörter: Embolisation, Mikrosphären, Spritzenmischung, magnetisches Rühren, interventionelle Radiologie
