Simulation der Verformungscharakteristika unregelmäßiger Gesteinsproben bei unterschiedlicher Abbaulänge

Warum die Form des unterirdischen Hohlraums wichtig ist

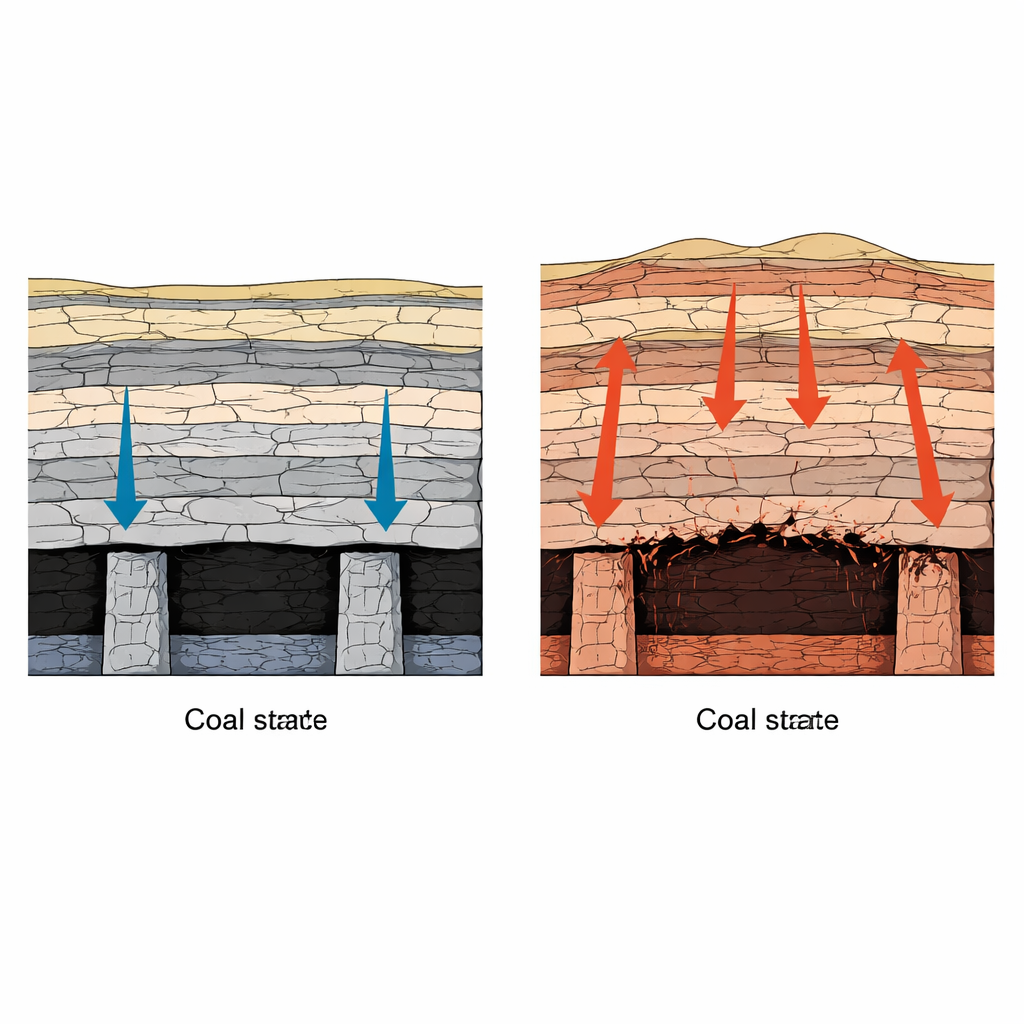

Beim Kohleabbau kann das darüberliegende Gestein über dem ausgeräumten Hohlraum durchhängen, reißen und mitunter plötzlich versagen. Diese Dachbrüche gefährden nicht nur Bergleute und Maschinen darunter; sie verändern auch die Gasbewegung in alten Stollen und das Verhalten der Erdoberfläche. Die Studie behandelt eine auf den ersten Blick einfache Frage mit großen praktischen Folgen: Wie beeinflusst die Länge des Abbaubereichs und die Gestalt der verbleibenden Kohle das Verformungs- und Bruchverhalten des überlagernden Gesteins?

Längeres Abteufen, andere Belastungen im Gestein

Die Autoren konzentrieren sich auf den Teil der Kohle, der zur Unterstützung des Dachs stehen bleibt, den sogenannten Kohlepfeiler, sowie auf die unregelmäßige Öffnung unter dem Deckgebirge. Anstatt ordentliche, regelmäßige Formen anzunehmen, bauten sie Modellblöcke, die eine Kohleflözschicht unter Schieferton und Sandstein nachbilden, und schnitten Öffnungen unterschiedlicher Länge aus, um kurze und lange Abbauräume zu simulieren. Unter kontrollierter Belastung im Labor wurden diese Blöcke von oben zusammengedrückt, um das Gewicht des Deckgebirges nachzustellen. Indem nur die Länge der Öffnung variiert wurde, ließen sich die Effekte einer längeren Unterstützungs­lücke auf Spannung im Pfeiler und im Dach beobachten.

Dem Gestein beim Brechen zuhören und sein Verformen beobachten

Um das Geschehen im Inneren der Proben während der Kompression zu verfolgen, kombinierte das Team mehrere moderne Messmethoden. Akustische Emissionssonden „hörten“ winzige Bruchereignisse und zählten jeden Ausbruch elastischer Energie, wenn das Gesteinsmaterial intern riss. Gleichzeitig verfolgte ein optisches Hochgeschwindigkeitssystem Tausende aufgemalte Punkte auf der Probenoberfläche und rekonstruierte detaillierte Karten von Verschiebung und Dehnung—wie stark sich einzelne Bereiche gedehnt, gestaucht oder geschert hatten—während die Belastung zunahm. Aus diesen Messungen wurden Spannungs-Dehnungs-Kurven erstellt, die Spitzen- und Restfestigkeit ermittelt und mit Ort und Zeitpunkt der Rissbildung verknüpft.

Vom schrittweisen Schaden zum plötzlichen Versagen

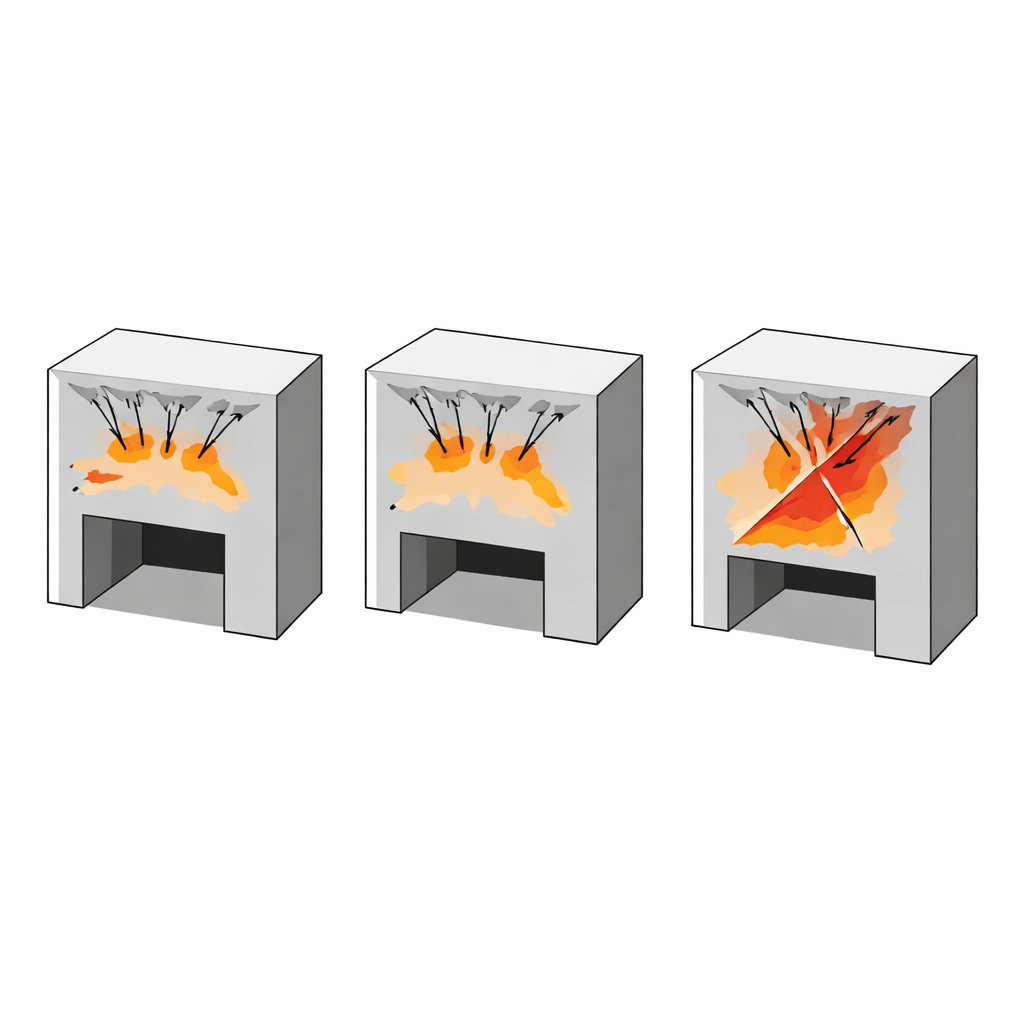

Die Ergebnisse zeigen einen klaren Trend: Mit zunehmender Abbaulänge nahm die maximale Spannungsaufnahme der Proben um mehr als die Hälfte ab, und auch ihre verbleibende Festigkeit nach Erreichen der Spitzenlast sank. Kürzere Öffnungen führten zu allmählicheren, weiter verteilten Rissbildungen. Akustische Signale summierten sich langsamer und zu höheren Gesamtsummen, was darauf hindeutet, dass der Schaden über ein größeres inneres Volumen verteilt war und schrittweise entstand. Oberflächen-Dehnungskarten zeigten breite, gekrümmte Zonen erhöhter Dehnung nahe dem Dach der Öffnung, mit in mehrere Richtungen verzweigenden Rissen, sodass sich die Proben plastisch verformen konnten, bevor sie versagten.

Im Gegensatz dazu verhielten sich längere Öffnungen spröder und stärker lokalisiert. Das Auftreten intensiver akustischer Emissionen verschob sich in der Belastungsgeschichte nach vorne, während die Gesamtzahl der Ereignisse abnahm—ein Zeichen dafür, dass das Gestein nach weniger verteilt aufgetretenem Schaden versagte. Die Dehnung konzentrierte sich scharf entlang schmaler Bänder, die schräg durch die Probe verliefen, und größere Risse folgten diesen Bändern nahezu direkt. Anstelle vieler kleiner Risse und schrittweisem Abplatzen schnitten ein oder zwei dominierende Risse durch den Block, verursachten ein abruptes, klotziges Versagen und einen schnellen Abfall der Tragfähigkeit. Die Autoren beschreiben diesen Übergang als Wechsel von progressivem Schaden zu plötzlicher Instabilität mit wachsender Abbaulänge.

Virtuelle Proben bestätigen das Muster

Um zu prüfen, ob sich diese Laborbeobachtungen allgemein übertragen lassen, erzeugten die Forschenden dreidimensionale Computermodelle derselben geschichteten Proben und Öffnungen in einer ingenieurstechnischen Simulationssoftware. Sie legten ähnliche Belastungsbedingungen an und verfolgten, wie sich Spannung und die sogenannte plastische Zone—der Bereich, in dem das Gestein nachgegeben hat und nicht mehr elastisch reagiert—entwickelten. Die Simulationen stimmten eng mit den Experimenten überein: Mit wachsender Abbaulänge sank die Spitzen­spannung, und der Anteil der Probe, den die plastische Zone beim Versagen einnahm, schrumpfte nahezu linear. Größere Öffnungen traten früher in die Plastizität ein, aber die plastische Region dehnte sich vor dem Gesamtversagen nicht so weit aus, was die Vorstellung von „frühem Schaden, begrenzter Ausbreitung, schneller Einsturz“ stützt.

Was das für sichereren und saubereren Bergbau bedeutet

Für Nichtfachleute lautet die zentrale Erkenntnis: Wie weit eine unterirdische Öffnung ohne zusätzliche Stützung ausgedehnt wird, hat einen starken und vorhersehbaren Einfluss darauf, wie das darüberliegende Gestein versagt. Kürzere Abbaumassen und breitere, stärkere Kohlepfeiler begünstigen eine allmähliche Schadensentwicklung über eine größere Zone, was mehr Warnzeit bietet und einen Teil der Tragfähigkeit bewahrt. Längere Strecken hingegen treiben das System in Richtung scharfem, konzentriertem Versagen entlang weniger Ebenen, verringern die Sicherheitsmarge und verändern die Bruchwege, die Gasbewegung und Oberflächenstabilität steuern. Indem diese Effekte in sorgfältig kontrollierten Modellen und Simulationen quantifiziert wurden, liefert die Arbeit Ingenieuren Orientierung bei der Wahl von Abbaulängen und Pfeilergrößen, um Ressourcengewinnung besser mit Sicherheit und Umweltschutz in Einklang zu bringen.

Zitation: Zhang, Y., Liu, X., Wei, S. et al. Simulation of deformation characteristics of irregular rock specimens with different mining face lengths. Sci Rep 16, 9463 (2026). https://doi.org/10.1038/s41598-026-38575-8

Schlüsselwörter: Kohlebergbau, Stabilität der Deckschicht, Kohlepfeiler, Gesteinsbruch, numerische Simulation
