Analytische Lösung für durchfeuchtete trapezförmige poröse Lamellen unter Berücksichtigung aller nichtlinearen Effekte

Kühl bleiben mit intelligenteren Metalllamellen

Von Klimaanlagen und Kühlschränken bis zu Kühlern im Auto und Kühlkörpern in Laptops: Viele alltägliche Geräte nutzen kleine Metall"lamellen" zur Abgabe überschüssiger Wärme. Diese Untersuchung betrachtet eine spezielle Lamellenart – porös (mit feinen Durchgängen) und trapezförmig – und fragt, wie gut sie kühlt, wenn sich feuchte Luft darauf verflüssigt. Das Verständnis dieses Verhaltens hilft Ingenieuren, effizientere und kompaktere Kühlsysteme für Elektronik, Fahrzeuge und Klimaanlagen zu entwickeln.

Welche Aufgabe Kühllamellen in realen Geräten erfüllen

Kühllamellen vergrößern die Oberfläche, über die Wärme von einem heißen Bauteil an die Umgebungsluft abgegeben werden kann. Trapezförmige Lamellen, die an einem Ende dicker und am anderen dünner sind, sind beliebt, weil sie einen guten Kompromiss zwischen Wärmeabfuhr, Materialeinsatz, Stabilität und Herstellbarkeit bieten. Werden diese Lamellen porös gemacht – also mit winzigen Kanälen versehen – erhöht sich die mit der Luft in Kontakt stehende Fläche weiter, und die Luft kann zusätzlich durch die Lamelle hindurchströmen. In Bauteilen wie Kühlwendeln von Klimageräten oder Entfeuchtern kann die Lamellenoberfläche kälter als die feuchte Umgebungsluft werden, so dass Wasserdampf auf der Oberfläche kondensiert und einen zusätzlichen Wärmeübertragungsweg eröffnet.

Warum Feuchtigkeit die Kühlung komplizierter macht

Wenn eine kalte Lamelle in feuchter Luft steht, treten zwei Formen des Wärmeübergangs gleichzeitig auf. Zum einen erfolgt der fühlbare Wärmeaustausch, bei dem wärmere Luft an einer kälteren Oberfläche abkühlt. Zum anderen wird latente Wärme frei, wenn Wasserdampf in der Luft an der Lamelle zu Flüssigkeit wird. Dieser gekoppelte Wärme- und Feuchteaustausch ist stark nichtlinear: Die Kondensationsrate hängt stark von der lokalen Oberflächentemperatur und der Luftfeuchte ab. Frühere Studien untersuchten verschiedene Lamellenformen und Materialien, doch keine hatte eine poröse trapezförmige Lamelle unter vollständig gekoppelten, feuchten Bedingungen analysiert und dabei gleichzeitig die temperaturabhängige Änderung der Wärmeleitfähigkeit der Lamelle berücksichtigt.

Wie die Forschenden das Problem angegangen sind

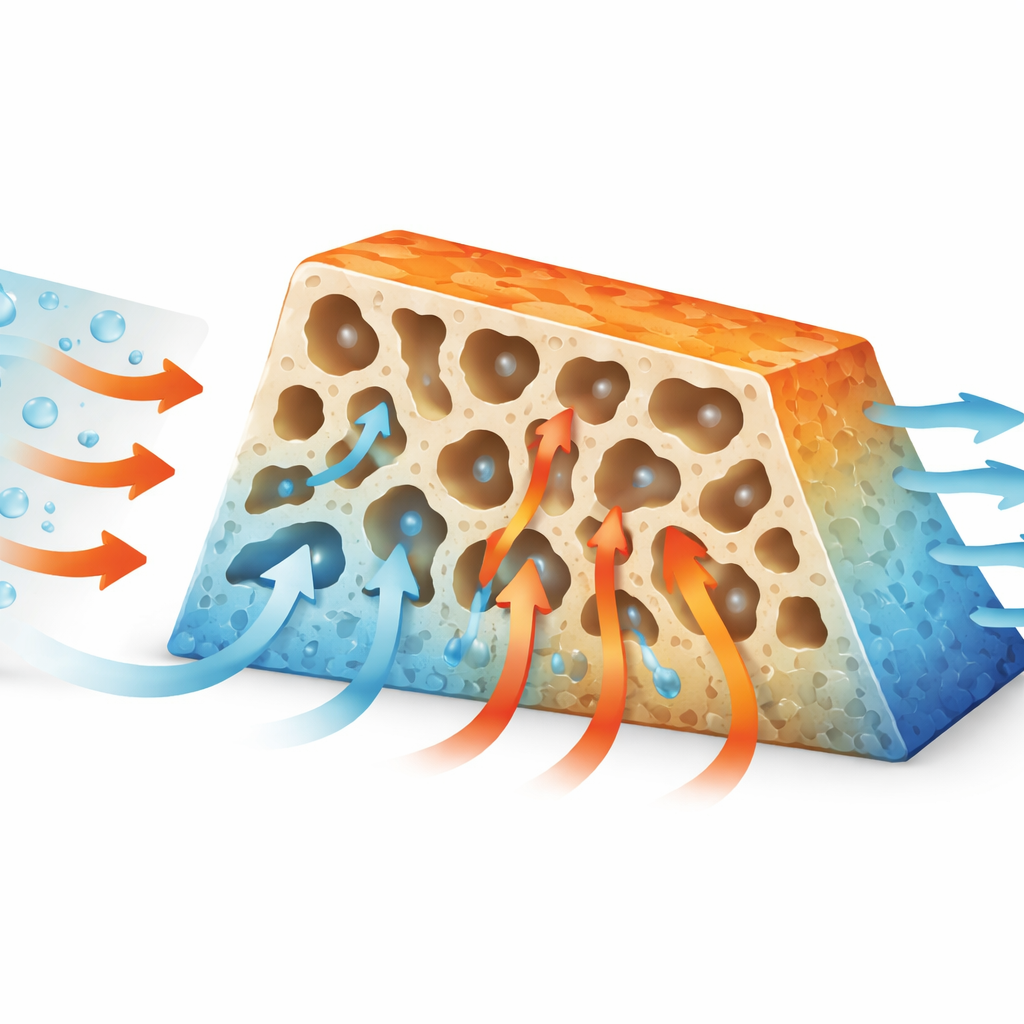

Die Autoren entwickelten ein mathematisches Modell einer einzelnen porösen trapezförmigen Lamelle, die ruhiger, feuchter Luft ausgesetzt ist. Ihre Gleichungen beschreiben, wie Wärme entlang der Lamelle leitet, wie durch Dichteunterschiede getriebene Luft durch die Poren strömt und wie an der Oberfläche beim Kondensieren Wärme und Feuchtigkeit ausgetauscht werden. Um das Feuchteverhalten genau zu erfassen, stellten sie das Feuchteverhältnis der Luft als glatte Polynomfunktion der Oberflächentemperatur dar, anhand psychrometrischer Daten angepasst, anstatt auf grobe lineare Näherungen zurückzugreifen. Da die resultierende Gleichung stark nichtlinear ist, verwendeten sie eine semi-analytische Technik, die Differentialtransformation, um Temperaturprofile zu gewinnen und die Wärmeabfuhrleistung der Lamelle zu berechnen. Sie überprüften diese Lösungen sorgfältig mittels hochpräziser Finite-Differenzen-Simulationen und durch Vergleich mit früher veröffentlichten Ergebnissen für andere Lamellenformen und fanden Übereinstimmung bis auf etwa ein Zehntel Prozent.

Was passiert, wenn Form und Feuchte variiert werden

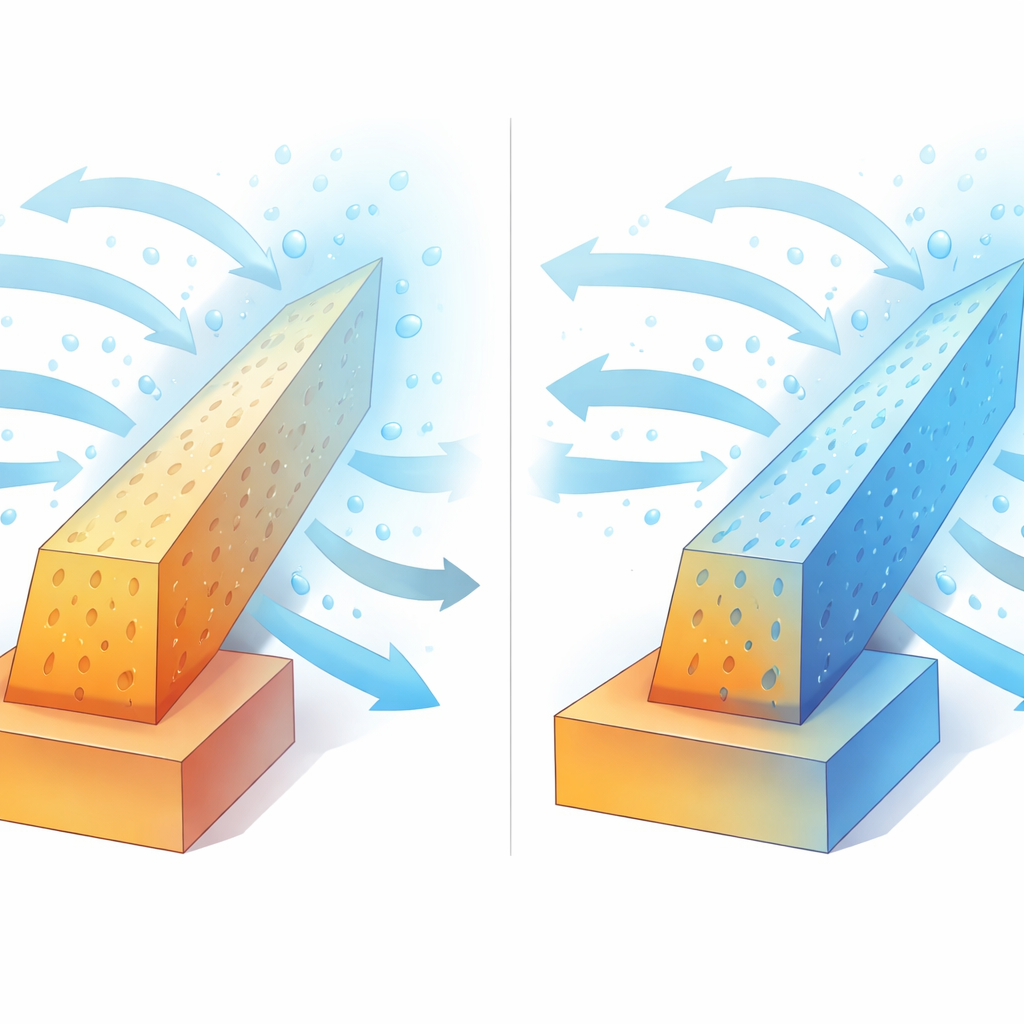

Mit dem verifizierten Modell untersuchte das Team, wie zentrale Gestaltungs- und Umweltparameter die Leistung der Lamelle beeinflussen. Sie verglichen „trockene“ Lamellen, bei denen nur fühlbarer Wärmeaustausch stattfindet, mit „nassen“ Lamellen, bei denen Kondensation und latente Wärme wirken. Außerdem betrachteten sie verschiedene trapezförmige Erweiterungsverhältnisse – im Wesentlichen, wie viel dicker die Lamelle an einem Ende gegenüber dem anderen ist. Bei trockenen Lamellen war die Temperaturdifferenz zwischen Basis und Spitze moderat (rund 1,5–2,5 °C), bei feuchter Oberfläche stiegen diese Unterschiede etwa um das Dreifache an, was auf deutlich steilere Temperaturverläufe entlang der Länge hinweist. Interessanterweise zeigten Lamellen mit negativem Erweiterungsverhältnis – also dünner an der Basis und dicker zur Spitze hin – die höchste Effizienz, weil diese Geometrie das Material besser dort verteilt, wo es am meisten zum Wärmeübergang beiträgt. Im Gegensatz dazu arbeiteten nasse poröse Lamellen trotz einer höheren insgesamt abgeführten Wärmemenge durchweg weniger effizient als trockene, da Kondensation Widerstand erzeugt und Poren blockiert. Die Studie ergab außerdem, dass eine temperaturabhängige Wärmeleitfähigkeit bei trockenen Lamellen nur einen geringen Einfluss hat, in nassen Bedingungen jedoch sichtbarer wird, und dass Änderungen der Umgebungsluftfeuchte hauptsächlich die Oberflächentemperaturen beeinflussen, weniger aber die Gesamtwirkungsgrade.

Was das für künftige Kühldesigns bedeutet

Für Nichtfachleute lautet die Kernbotschaft: Sowohl Geometrie als auch Feuchtigkeit sind bei der Auslegung poröser Kühllamellen entscheidend. Eine trapezförmige poröse Lamelle lässt sich, insbesondere durch ein negatives Erweiterungsverhältnis, auf höhere Effizienz trimmen. Sobald jedoch Kondensation einsetzt, geht ein Teil dieses Vorteils verloren, weil Flüssigwasser den Wärmefluss durch die Poren behindert. Die Autoren liefern kompakte Formeln, mit denen Ingenieure schnell Temperaturprofile und Wirkungsgrade abschätzen können, ohne auf aufwändige numerische Simulationen angewiesen zu sein. Diese Erkenntnisse können die Entwicklung kompakterer, zuverlässigerer und energieeffizienterer Wärmetauscher, Entfeuchter und Kühlsysteme für den Einsatz in feuchten Umgebungen leiten.

Zitation: Sayehvand, Ho., Maleki, J. & Haftlang, P.B. Analytical solution of moistened trapezoidal porous fins considering all nonlinear effects. Sci Rep 16, 8239 (2026). https://doi.org/10.1038/s41598-026-38507-6

Schlüsselwörter: poröse Lamellen, trapezförmige Lamelle, Kondensation, Wärme- und Stoffübertragung, Kühlleistung
