Analyse der langfristigen Dichtheitsintegrität der Zementmantel in CO2-Speicherbohrungen

Warum das für Klimaschutzlösungen wichtig ist

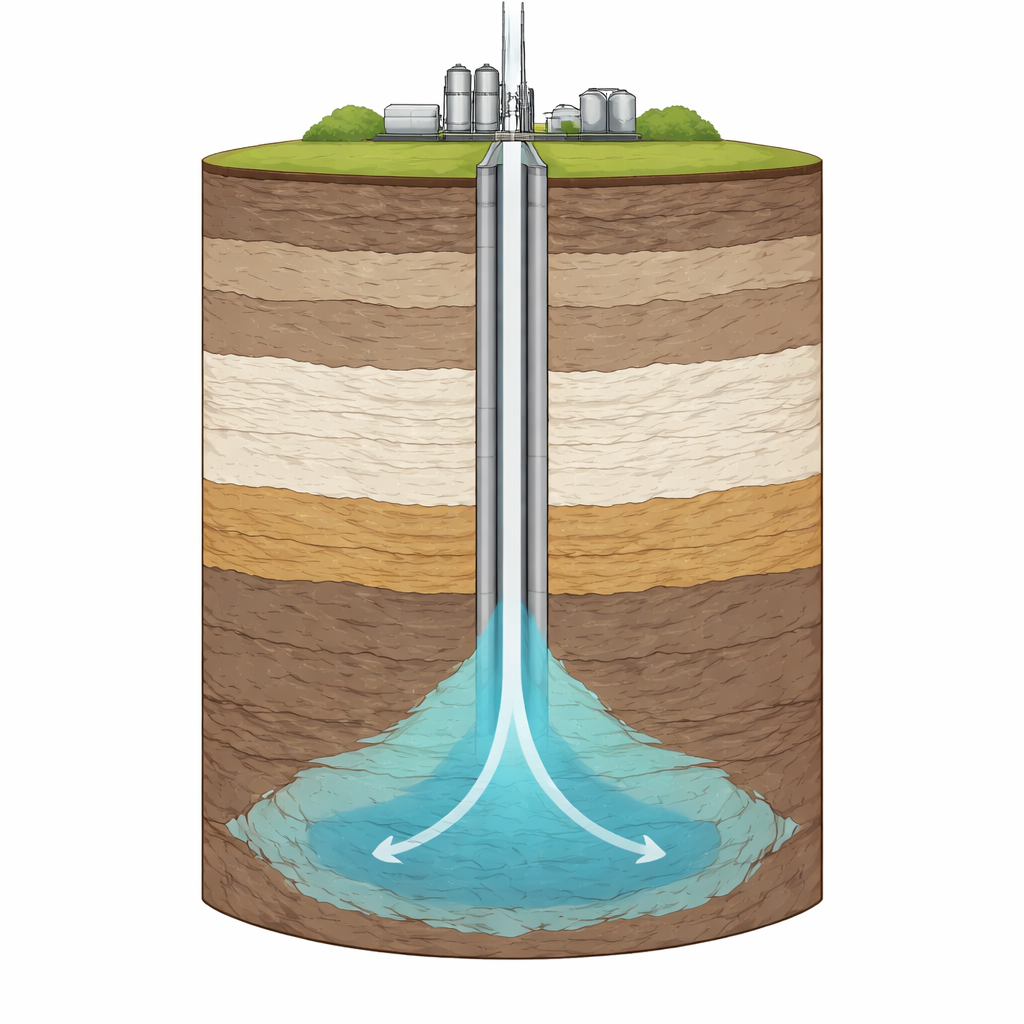

Während die Welt Wege sucht, Kohlenstoffemissionen zu verringern, ist das Verpressen von Kohlendioxid tief unter der Erde in alten Öl- und Gaslagerstätten eine der praktikabelsten Optionen, die uns heute zur Verfügung stehen. Damit dieses Vorgehen jedoch sicher ist, müssen die zur Injektion verwendeten Bohrungen über Jahrzehnte oder länger dicht bleiben. Dieser Beitrag untersucht eine verborgene Schwachstelle in diesen Bohrungen — den Zementring, der das Stahlrohr mit dem umgebenden Gestein abdichtet — und stellt eine einfache, aber entscheidende Frage: Wie schädigt der langfristige Kontakt mit CO2 diesen Zement allmählich und gefährdet die Dichtung?

Die verborgene Barriere um eine Bohrung

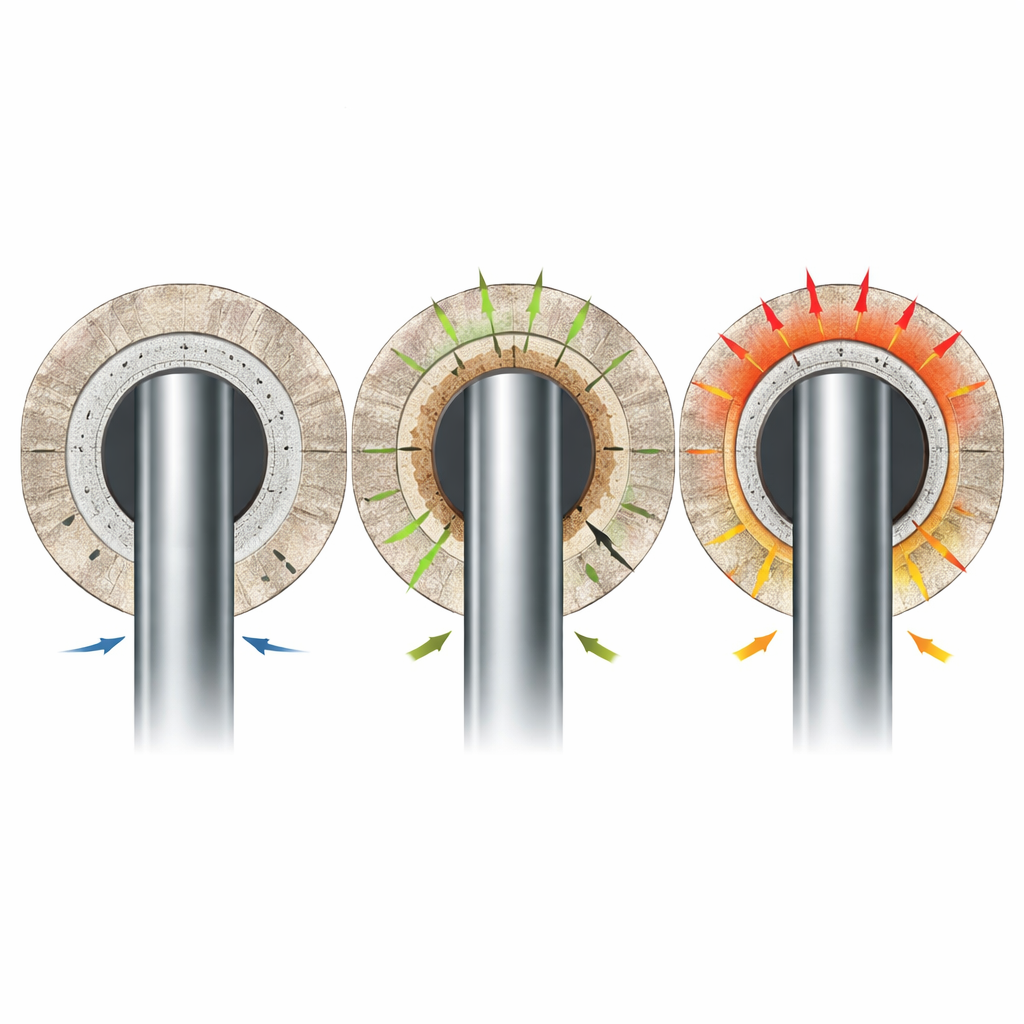

Tief unter der Erde ähnelt eine Injektionsbohrung einem Satz konzentrischer Röhren. Eine Stahlinnenverrohrung verläuft im Bohrloch, umgeben von einem Ring aus ausgehärtetem Zement, der wiederum vom Gestein umschlossen ist. Dieser Zementmantel verhindert, dass Flüssigkeiten an der Außenseite des Rohrs nach oben gleiten. Im Laufe von Jahren der CO2-Injektion treten jedoch zwei Effekte gleichzeitig auf: Der Druck innerhalb der Verrohrung steigt und fällt mit den Betriebsbedingungen, und CO2 reagiert allmählich mit dem Zement. Zusammen können diese Einflüsse winzige Spalte, sogenannte Mikro-Annuli, an der Kontaktfläche zwischen Verrohrung und Zement öffnen — klein in den Abmessungen, aber groß genug, um später zu Leckpfaden zu werden.

Wie CO2 die Dichtung langsam schwächt

Laborstudien zeigen, dass CO2 beim ersten Eindringen in den Zement diesen kurzzeitig dichter und fester machen kann, indem neue Minerale gebildet werden. Bei längerer Exposition löst sich diese schützende Schicht jedoch auf, Poren vergrößern sich und das Material schwächt sich. Die Autoren beschreiben diesen Schaden als eine korrodierte innere Zementschicht mit anderen Eigenschaften als die noch intakte äußere Schicht. Mithilfe eines detaillierten mechanischen Modells auf Basis gut etablierter Theorien zur Verformung dicker Rohrschalen behandeln sie die Stahlinnenverrohrung und das Gestein als elastisch und den korrodierten Zement als Material, das sich zunächst elastisch verformt und bei Überschreitung einer Grenze plastisch fließt. So können sie berechnen, wie sich Spannungen und radiale Verschiebungen während der Injektion und beim späteren Druckabfall entwickeln.

Den Spannungen folgen: vom Druck zu winzigen Spalten

Das Modell verfolgt, wie der Druck in der Verrohrung den Zement während der Injektion zusammendrückt und wie das Entlasten dieses Drucks ihn zurückfedern lässt — allerdings nicht perfekt, weil plastische Verformung bleibende Dehnung hinterlässt. Die kritischste Zone ist die Innenseite des Zements direkt an der Verrohrung, wo die Spannungen am höchsten sind und plastisches Verhalten zuerst auftritt. Die Autoren zeigen, dass diese innere Zementschicht, wenn CO2 eine geschwächte korrodierte Schicht gebildet hat, während des Beladens höheren Druckspannungen und nach der Entlastung größeren bleibenden Verformungen ausgesetzt ist als intakter Zement. Wenn der Druck reduziert wird, kann die Kontaktkraft an der Verrohrungs–Zement-Schnittstelle vom Zusammendrücken in Zug übergehen; sobald diese Zugkraft die Haftfestigkeit übersteigt, trennen sich die beiden Flächen und ein Mikro-Annulus bildet sich. Ihre Gleichungen sagen dann die Breite dieses Spalts aus den relativen radialen Bewegungen von Stahl und Zement voraus.

Welche Betriebsentscheidungen am wichtigsten sind

Indem sie ihr analytisches Modell mit realistischen Bohr- und Materialdaten aus einem chinesischen CO2-Injektionsprojekt anwenden, untersuchen die Autoren, wie drei Konstruktions- und Betriebsfaktoren die Dichtheitsintegrität beeinflussen: Injektionsdruck, Dicke der korrodierten Zementschicht und Wanddicke der Stahlinnenverrohrung. Das Anheben des Injektionsdrucks von 40 auf 100 Megapascal treibt deutlich größere plastische Verformungen an; unter ansonsten gleichen Bedingungen wächst die vorhergesagte Öffnung des Mikro-Annulus von etwa 0,02 Millimetern auf mehr als 0,11 Millimeter und erhöht damit stark die Leckwahrscheinlichkeit. Eine Vergrößerung der Dicke der korrodierten Zementschicht von 5 auf 30 Millimeter erhöht zwar die Spannungen, vergrößert aber die Endspaltbreite nur mäßig. Im Gegensatz dazu reduziert eine dickere Rohrwand deutlich die Spannungen im Zement und verkleinert die Mikro-Annulus-Größe, weil das steifere Rohr einen größeren Teil der Last trägt und sich weniger verformt.

Von Gleichungen zu sichererem CO2-Speicher

Kurz gesagt zeigt die Studie, dass langfristige CO2-Exposition den Zement um Speicherbohrungen anfälliger macht und dass Druckzyklen im Betrieb dann Stahl und Zement auseinanderziehen können, so dass winzige Leckpfade entstehen. Durch den Aufbau eines geschlossenen mathematischen Modells, das Korrosionsschäden und mechanische Belastung koppelt, liefern die Autoren eine praxisnahe Methode, um abzuschätzen, wann und wo solche Spalten entstehen könnten und wie breit sie werden können. Für Nichtfachleute lautet die wichtigste Erkenntnis, dass eine sorgfältige Kontrolle der Injektionsdrücke und der Einsatz robusterer Verrohrungen die langfristige Zuverlässigkeit der unterirdischen CO2-Speicherung deutlich verbessern können. Solche prädiktiven Werkzeuge helfen Ingenieuren, Bohrungen zu entwerfen, die eher über Jahrzehnte dicht bleiben — und stärken damit die CO2-Speicherung als verlässlichen Teil des Klimainstrumentariums.

Zitation: Zhao, K., Zheng, S., Meng, H. et al. Analysis of the long-term sealing integrity of cement sheath in CO₂ storage wells. Sci Rep 16, 8829 (2026). https://doi.org/10.1038/s41598-026-38242-y

Schlüsselwörter: CO2-geologische Speicherung, Bohrlochintegrität, Zementkorrosion, Kohlenstoffabscheidung und -speicherung, unterirdische Abdichtung
