Nichtlineare Modellreduktion für großskalige Strukturen mittels dualer Substrukturierung

Warum das Schrumpfen großer digitaler Gebäude wichtig ist

Ingenieure simulieren häufig, wie große Strukturen wie Fabriken, Brücken oder Flugzeugrahmen unter Wind, Erdbeben oder Maschinen vibrieren und schwanken. Diese digitalen Tests können Hunderttausende von beweglichen Punkten enthalten und auf leistungsfähigen Rechnern Stunden oder Tage zur Ausführung benötigen. Dieser Beitrag stellt eine Methode vor, solche riesigen Modelle in viel kleinere zu überführen, die sich weiterhin wie das Original verhalten — selbst wenn die Struktur knifflige, stark nichtlineare Verbindungen und realistische, uneinheitliche Dämpfungsformen aufweist.

Eine Riesenstruktur in kleinere Teile zerlegen

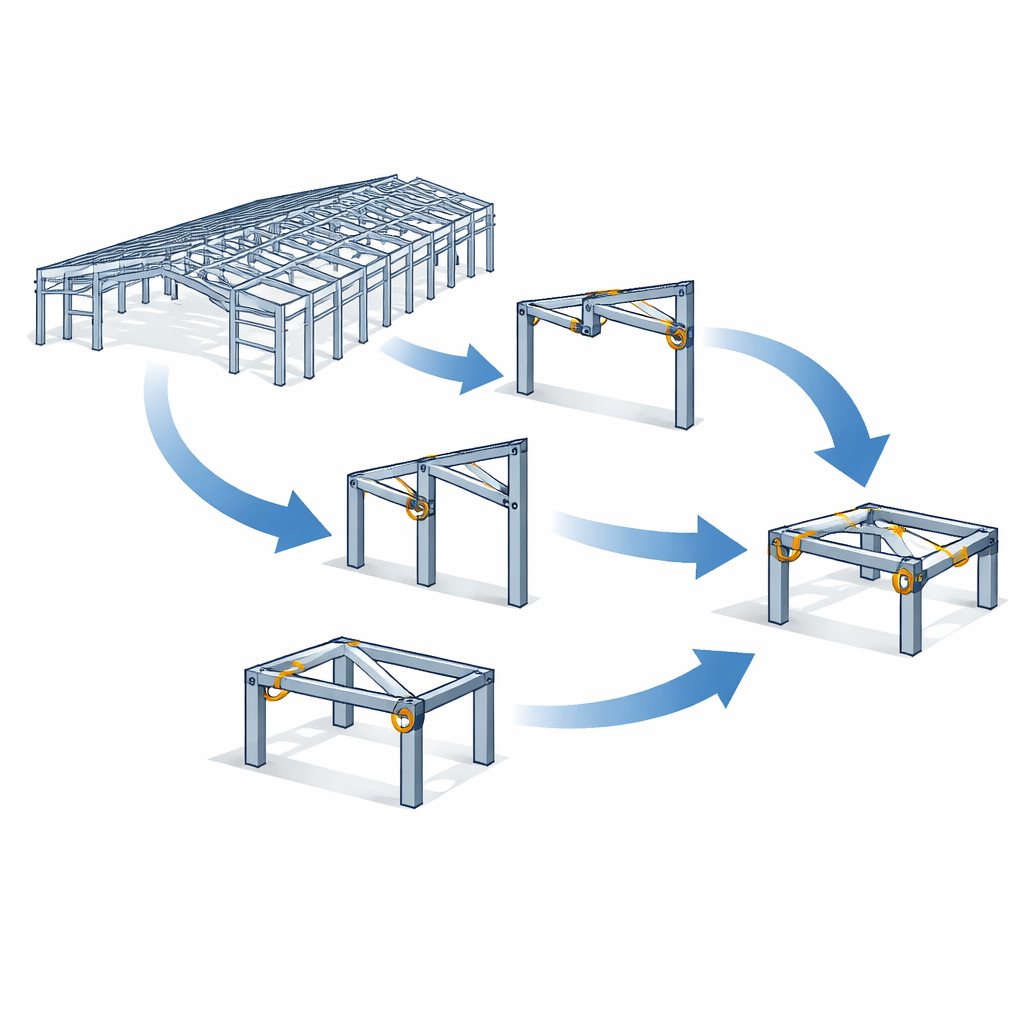

Ausgangspunkt ist die Beobachtung, dass große Strukturen meist aus wiederkehrenden Elementen bestehen: ähnliche Rahmen, Geschosse oder Paneele. Statt das ganze Gebilde auf einmal zu behandeln, teilt die Methode es in Substrukturen. Jede Substruktur wird für sich analysiert und anschließend über Kräfte an ihren gemeinsamen Grenzen wieder verbunden. Diese Philosophie, bekannt als Substrukturierung, wird seit langem für einfachere, lineare Systeme verwendet, bei denen die Antwort direkt proportional zur angelegten Last ist. Was diese Arbeit ergänzt, ist ein Weg, realistischeres Verhalten zu behandeln, bei dem bestimmte Gelenke oder Verbindungen nichtlinear reagieren und die durch Dämpfung verlorene Energie nicht vereinfachten Lehrbuchmustern folgt.

Komplexe Bewegungen mit einfachen Mustern erfassen

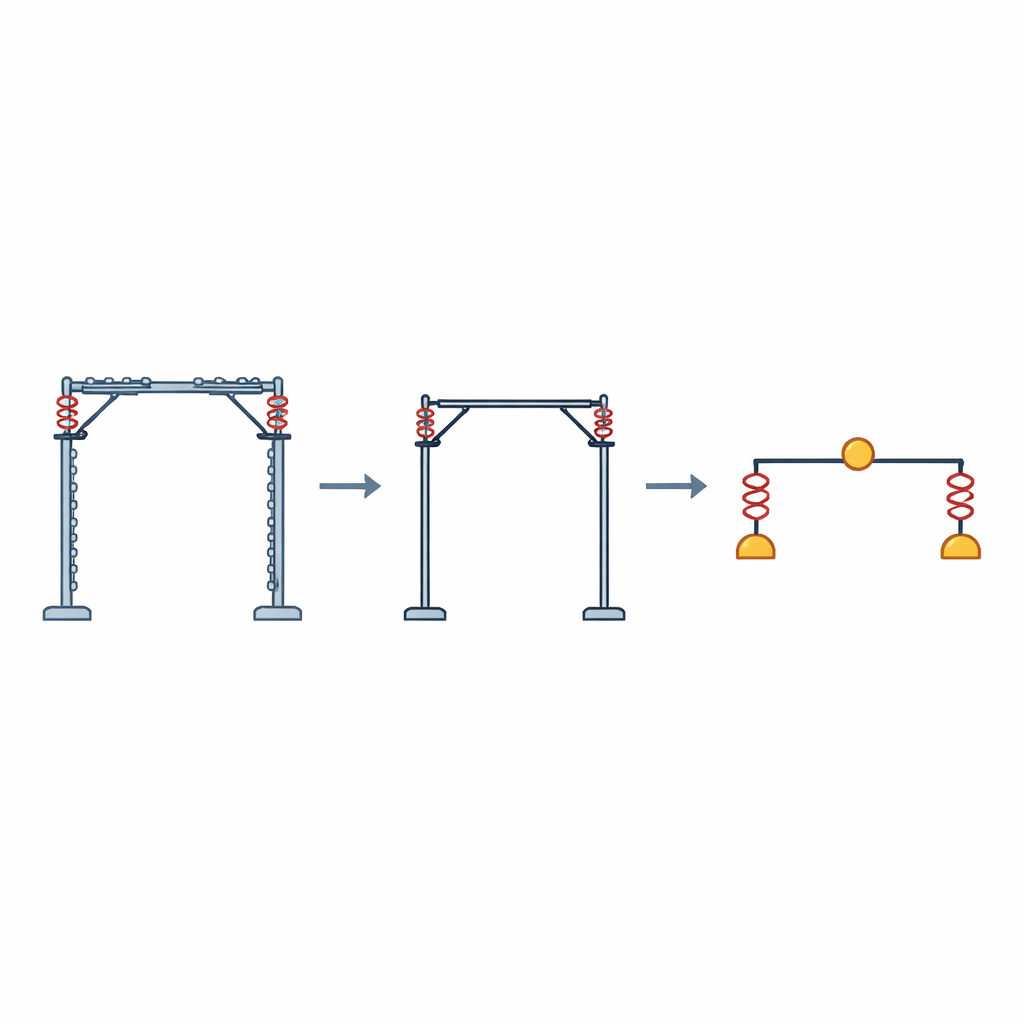

Um die Größe jeder Substruktur zu reduzieren, ohne wichtige physikalische Effekte zu verlieren, verwendet der Autor das Konzept der nichtlinearen Normalmoden. Im Kern ist eine Mode eine charakteristische Art, wie die Struktur zu schwingen pflegt. Für lineare Systeme sind diese Moden gerade, wohlverhaltene Muster. Wenn die Bewegung groß wird oder Gelenke sich wie steife Federn verhalten, die kubisch statt linear reagieren, biegen und verformen sich diese Muster. Die Arbeit folgt einem mathematischen Rezept, das jede nichtlineare Mode als glatte, gekrümmte Fläche im Raum aller möglichen Bewegungen darstellt. Die Bewegung jedes Punktes der Substruktur wird als Polynom in nur wenigen wichtigen Verschiebungen und Geschwindigkeiten ausgedrückt, die an den Schnittstellen liegen, wo Substrukturen zusammentreffen. So wird eine enorme Zahl von Variablen in eine sehr kompakte Beschreibung verwandelt, die dennoch den nichtlinearen Charakter der Gelenke widerspiegelt.

Statische Balance und realistische Dämpfung bewahren

Die Methode trennt die Antwort jeder Substruktur in einen dynamischen Teil, in dem die nichtlinearen Moden leben, und einen statischen Teil, der langsame Verformungen durch Kräfte an den Schnittstellen übernimmt. Für den statischen Anteil greift der Ansatz auf Ideen aus einem bestehenden Rahmen zurück, der als duale Craig–Bampton-Methode bekannt ist. Dort wird die Kompatibilität zwischen Substrukturen durch Schnittstellenkräfte erzwungen, statt Randverschiebungen direkt zusammenzukleben. Das führt zu kleineren Matrizen und mehr Flexibilität bei der Zusammensetzung der Teile. Eine wichtige Verbesserung der vorliegenden Arbeit ist, dass allgemeine Dämpfungsformen direkt in den Gleichungen erhalten bleiben, anstatt anzunehmen, Dämpfung sei einfach proportional zur Masse oder Steifigkeit. Dadurch kann das reduzierte Modell Strukturen mit zusätzlichen Dämpfern oder Materialien, die Energie auf ungleichmäßige Weise dissipieren, getreu nachbilden.

Die Idee an einem digitalen Industriegebäude testen

Um zu zeigen, dass die Methode praktisch anwendbar ist, wendet der Autor sie auf ein detailliertes Modell eines stählernen Industriegebäudes an. Die Rahmen des Gebäudes enthalten Gelenke, die als Torsionsfedern modelliert sind und deren Widerstand mit der dritten Potenz der Rotation wächst — eine starke Form der Nichtlinearität. Das Gebäude wird lateral mit einer sinusförmigen Kraft angeregt, die nahe einer seiner Eigenfrequenzen liegt. Zuerst wird das vollständige Finite-Elemente-Modell mit einem standardmäßigen Zeitintegrationsverfahren gelöst, was mehrere hundert Sekunden Rechenzeit und hunderte Megabyte Speicher beansprucht. Anschließend wird das Gebäude in wiederholte Rahmen-Substrukturen und einen verbleibenden Teil aufgeteilt. Für die Rahmen werden nur vier nichtlineare Moden beibehalten, die sich auf die horizontale Bewegung und das Verdrehen der kritischsten Knoten konzentrieren. Die Lösung dieses reduzierten Systems erzeugt Verschiebungsverläufe, die nahezu perfekt mit denen des Vollmodells übereinstimmen, während die Rechenzeit um etwa zwei Drittel verringert und der Speicherverbrauch stark reduziert wird.

Warum weniger Moden trotzdem vertrauenswürdige Antworten liefern

Die Studie untersucht auch, wie die Genauigkeit von der Anzahl und Wahl der nichtlinearen Moden abhängt. Bei Verwendung nur einer Mode ist der Fehler in der vorhergesagten Bewegung größer. Das Hinzufügen einer zweiten Mode, die direkt das Gelenk mit kubischem Verhalten einbezieht, führt zu einem starken Abfall des Fehlers und unterstreicht die Bedeutung, Freiheitsgrade einzubeziehen, an denen die Nichtlinearität am stärksten ist. Mit drei und vier Moden sinkt der Fehler weiter auf in der Praxis als sehr klein betrachtete Niveaus, während das Modell kompakt bleibt. Eine zweite Simulationsreihe fügt externe Dämpfer hinzu, die ein stark nichtproportionales Dämpfungsverhalten erzeugen. Selbst in diesem anspruchsvolleren Fall verfolgt das reduzierte Modell die Vollösung eng und bietet weiterhin erhebliche Einsparungen bei Zeit und Speicher.

Was das für künftige digitale Strukturen bedeutet

Alltäglich gesprochen zeigt das Papier, wie man ein unhandliches digitales Gebäude in einen wendigen Stellvertreter verwandelt, der sich beim Schütteln nahezu identisch verhält, selbst wenn seine Gelenke kompliziert, nichtlinear sind und sein Energieverlust unregelmäßig abläuft. Durch die Kombination von Substrukturierung, nichtlinearen Schwingungsmustern und einer dämpfungsbewussten Formulierung öffnet die Methode die Tür zu schnellen, aber verlässlichen Simulationen sehr großer Strukturen. Das könnte Ingenieuren helfen, deutlich mehr What‑if-Szenarien durchzuspielen, Entwürfe zu optimieren und neue Materialien sowie Bauteile zu erforschen, ohne durch übermäßige Rechenkosten ausgebremst zu werden.

Zitation: Flores, P.A. Nonlinear model reduction for large-scale structures via dual substructuring. Sci Rep 16, 9286 (2026). https://doi.org/10.1038/s41598-026-38015-7

Schlüsselwörter: Strukturdynamik, Modellreduktion, nichtlineare Schwingungen, Finite-Elemente-Analyse, Substrukturierung
