Entwurf, Fertigung und Charakterisierung eines Metamaterial‑Absorbers für Sensoranwendungen

Warum diese winzige Oberfläche Bedeutung hat

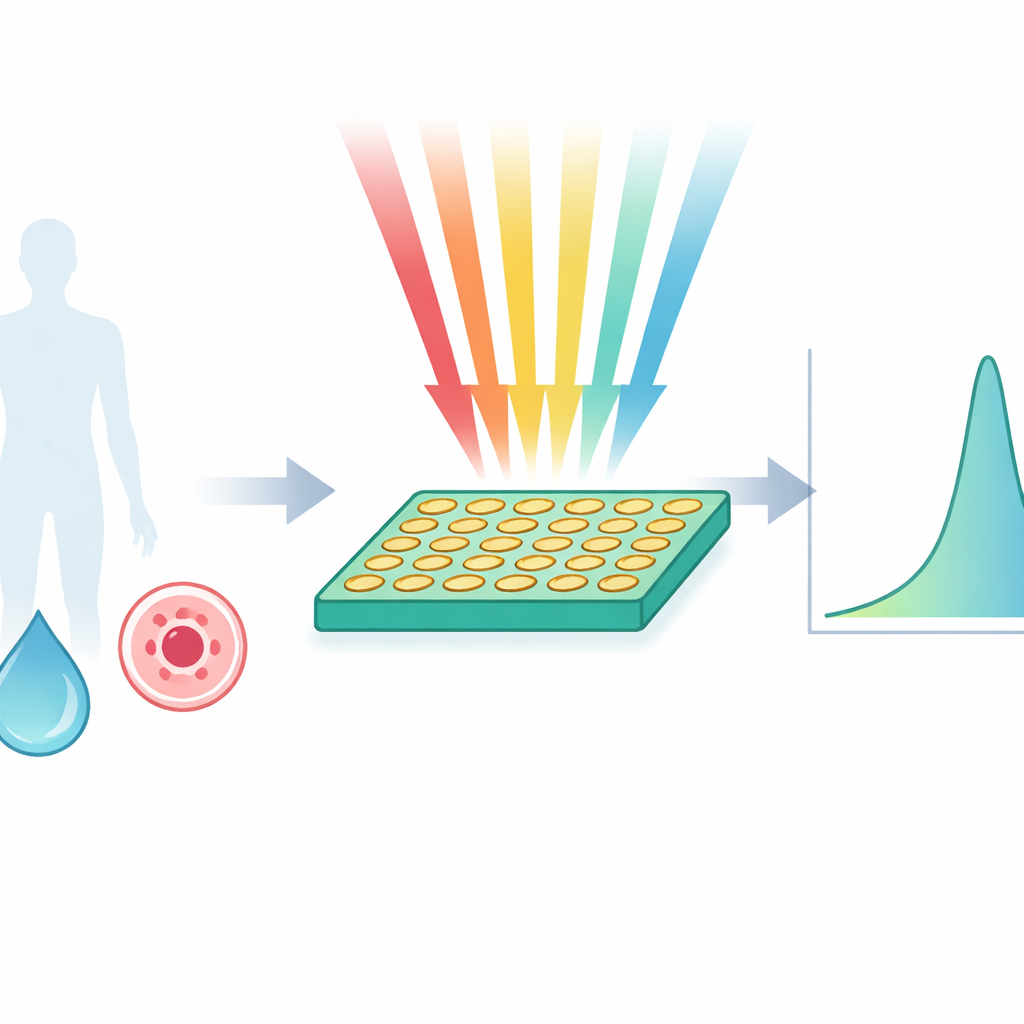

Stellen Sie sich eine flache, briefmarkengroße Oberfläche vor, die gesunde von krebsartigen Zellen allein dadurch unterscheiden kann, wie sie unsichtbare Wellen beugen. Diese Studie stellt genau ein solches Gerät vor: eine speziell gestaltete „Metamaterial“-Oberfläche, die Millimeterwellen‑Strahlung nahezu vollständig absorbiert und winzige Veränderungen im umgebenden biologischen Gewebe in klare, messbare Signale umwandelt. Es verspricht schnellere, günstigere und weniger invasive Methoden zur Erkennung von Krankheiten sowie zur Überwachung von Flüssigkeiten und Materialien — ganz ohne Marker, Farbstoffe oder sperrige Laborausrüstung.

Aufbau einer ungewöhnlichen wellenfressenden Oberfläche

Im Zentrum der Arbeit steht ein perfekter Metamaterial‑Absorber, eine künstlich hergestellte Struktur mit Eigenschaften, die in natürlichen Materialien nicht vorkommen. Die Forschenden bringen zwei dünne Kupferringe und verbindende Streifen auf einem gemeinsamen Leiterplattenmaterial (FR‑4) auf und platzieren eine durchgehende Kupferschicht darunter. Trifft Millimeterwellen‑Strahlung bei etwa 28 Gigahertz — nahe den für 5G untersuchten Frequenzen — auf dieses Sandwich, erzwingt die Geometrie das gleichzeitige Auftreten elektrischer und magnetischer Schwingungen. Die untere Kupferschicht verhindert Transmission, während die gemusterte obere Schicht so abgestimmt ist, dass ihre effektiven elektrischen Eigenschaften denen des freien Raums entsprechen. Unter diesen Bedingungen verschwindet die Reflexion fast völlig und nahezu die gesamte einfallende Energie wird bei einer sehr scharfen Frequenz aufgefangen.

Vom Entwurf auf dem Bildschirm zur realen Hardware

Das Team nutzte zunächst vollständige 3‑D‑elektromagnetische Simulationen, um die winzigen Abmessungen der Ringe und Spalte zu verfeinern, damit der Absorber einen einzelnen, extrem schmalen Absorptionspeak zeigt. Im virtuellen Modell erfasste die Struktur 99,33 % der einfallenden Strahlung bei 28,146 Gigahertz, wobei die Energie auf einen kleinen Bereich um das Kupfermuster konzentriert war. Die Schärfe dieses Peaks, beschrieben durch einen hohen Qualitätsfaktor, bedeutet, dass selbst geringe Frequenzverschiebungen leicht erkennbar sind. Zur Bestätigung des Entwurfs stellten die Forschenden ein 10‑mal‑10‑Array dieser Einheitszellen auf einer 15‑Zentimeter‑Quadrat großen Platine mittels Standard‑Photolithographie her. Labor Messungen mit einer Hornantenne und einem Vektor‑Netzwerkanalysator zeigten eine reale Absorption von 96,5 % bei 28,12 Gigahertz, was sehr gut mit den Simulationen übereinstimmt.

Absorption in einen empfindlichen Detektor verwandeln

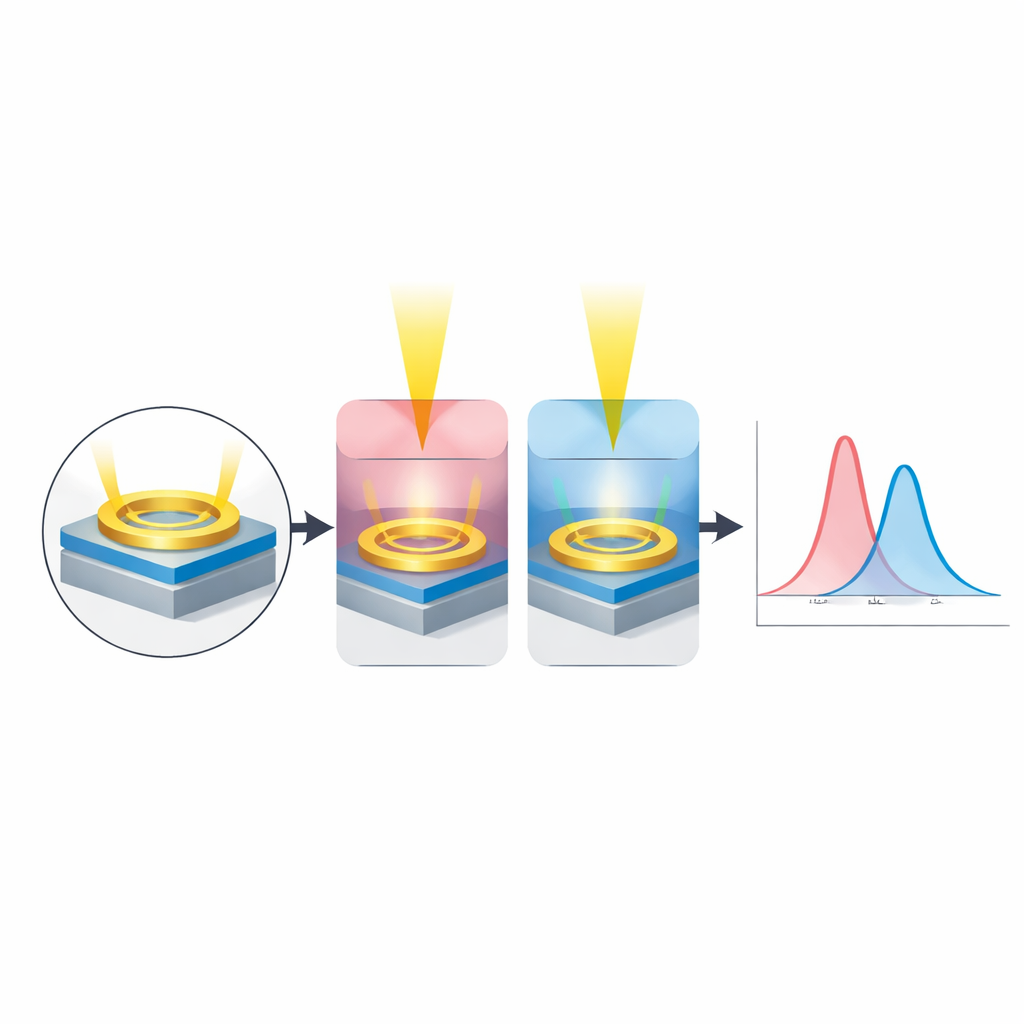

Da die Resonanzfrequenz vom Brechungsindex abhängt — also davon, wie stark ein Material elektromagnetische Wellen verlangsamt und ablenkt — kann der Absorber als Sensor fungieren. Die Autorinnen und Autoren platzierten eine dünne Schicht des Testmaterials direkt auf dem gemusterten Kupfer. Bereits eine Änderung des Brechungsindex um nur 0,05 (zum Beispiel von 1,30 auf 1,35, typisch für viele biologische Flüssigkeiten) verschob die Resonanz messbar; dies erzeugte eine sehr hohe simulierte Empfindlichkeit und eine Figure of Merit, die die meisten ähnlichen Sensoren im Mikrowellenbereich übertrifft. Experimente mit Wasser als Testschicht zeigten, dass der Wechsel von Luft zu Wasser die Resonanz von etwa 28 auf 23,5 Gigahertz nach unten verschob, weiterhin mit starker Absorption, was bestätigt, dass das Gerät robust auf realistische Proben reagiert.

Krebs durch subtile optische Fingerabdrücke entdecken

Krebszellen enthalten häufig mehr Proteine und andere dichte Bestandteile als normale Zellen, wodurch sie leicht höhere Brechungsindizes aufweisen. Die Forschenden nutzten diese Tatsache und modellierten, wie ihr Sensor auf verschiedene Zelltypen reagiert, die als dünne Schicht auf das Metamaterial aufgebracht werden. Für Basalzellen, Brust‑, Zervix‑ (HeLa), Jurkat (eine Blutkrebs‑Linie), MCF‑7 (Brust) und PC12 (nervenähnlich) Zellen verglichen sie die vorhergesagte Resonanz für normale versus krebsartige Zustände. In allen Fällen verschob sich die Peak‑Frequenz beim Übergang von normalen zu krebsartigen Zellen um einen kleinen, aber klaren Betrag, entsprechend mittleren Empfindlichkeiten in der Größenordnung von neun Gigahertz pro Einheitsänderung des Brechungsindex — ausreichend, um Zellzustände ohne Marker oder Färbung zu unterscheiden.

Wie eine kleine Verschiebung eine große Veränderung zeigt

Hinter diesem Verhalten steht ein einfaches Prinzip, vergleichbar mit einer Stimmgabel. Die gemusterten Kupferringe und Spalten wirken wie winzige Resonanzkreise aus Induktivitäten und Kapazitäten. Das Aufbringen einer Probe verändert, wie sich elektrische Felder in den Spalten konzentrieren, und verändert so dieses mikroskopische „Feder‑und‑Massen“‑System. Eine dichtere, höher‑indexige Schicht — etwa krebsartiges Gewebe — verschiebt das Gleichgewicht und damit die Tonhöhe der Resonanz. Weil die Reaktion des Metamaterials so scharf definiert ist, heben sich diese Verschiebungen deutlich gegen den Hintergrund ab und ermöglichen präzise Messungen, selbst wenn die absoluten Änderungen des Brechungsindex gering sind. Die Autorinnen und Autoren schließen, dass ihr kompakter, kostengünstiger und hochselektiver Absorber ein vielversprechender Kandidat für künftige Sensoren im hochfrequenten Biosensing ist, etwa für die frühe Krebsdetektion und fortschrittliche Diagnostik, kompatibel mit aufkommenden drahtlosen Technologien.

Zitation: Helaly, D.M.M., Hameed, M.F.O., Areed, N.F.F. et al. Design, fabrication and characterization of metamaterial absorber for sensing applications. Sci Rep 16, 8268 (2026). https://doi.org/10.1038/s41598-026-37524-9

Schlüsselwörter: Metamaterial‑Biosensor, Millimeterwellen‑Sensing, perfekter Absorber, Krebszellerkennung, Brechungsindex‑Sensor
