Charakterisierung der mikrostrukturellen, magnetischen und thermischen Eigenschaften von Fe–45Ni hergestellt durch Laser-Pulverbettfusion

Metall, das Form und Magnetismus bewahrt

Moderne Satelliten, Teleskope und Präzisionsinstrumente benötigen Metallteile, die sich bei Temperaturänderungen kaum ausdehnen und zugleich stark auf Magnetfelder reagieren. Diese Studie untersucht ein vielversprechendes Rezept für solche Teile: eine Eisen‑Nickel‑Legierung mit 45 % Nickel (Fe–45Ni), hergestellt nicht durch klassisches Gießen und Zerspanen, sondern per 3D‑Druck mit einem Laser. Die Arbeit zeigt, wie sich die Druckparameter so anpassen lassen, dass die Legierung dicht, stark magnetisch und beim Erhitzen äußerst stabil wird.

Warum eine 3D‑gedruckte Legierung wichtig ist

Eisen‑Nickel‑Legierungen werden bereits in Geräten verwendet, die verlässliche Magnetik und sehr geringe thermische Ausdehnung erfordern – von Präzisionsuhren bis zu Bauteilen für Raumfahrtanwendungen. Konventionelle Fertigungsverfahren tun sich jedoch schwer damit, komplizierte Formen ohne Risse, Materialverluste und kostspieliges Nacharbeiten herzustellen. Die Laser‑Pulverbettfusion, ein metallischer 3D‑Druckprozess, bietet die Möglichkeit, komplexe Geometrien direkt aus Pulver aufzubauen. Der Haken ist, dass der intensive, schnell verfahrende Laser sehr steile Temperaturgradienten erzeugt, die Poren, Risse und eingefrorene Eigenspannungen hinterlassen können. Die Autoren wollten herausfinden, ob Fe–45Ni so gedruckt werden kann, dass diese Probleme vermieden werden, ohne die besondere Kombination aus magnetischer Stärke und Dimensionsstabilität zu opfern.

Wie das Metall gedruckt und untersucht wurde

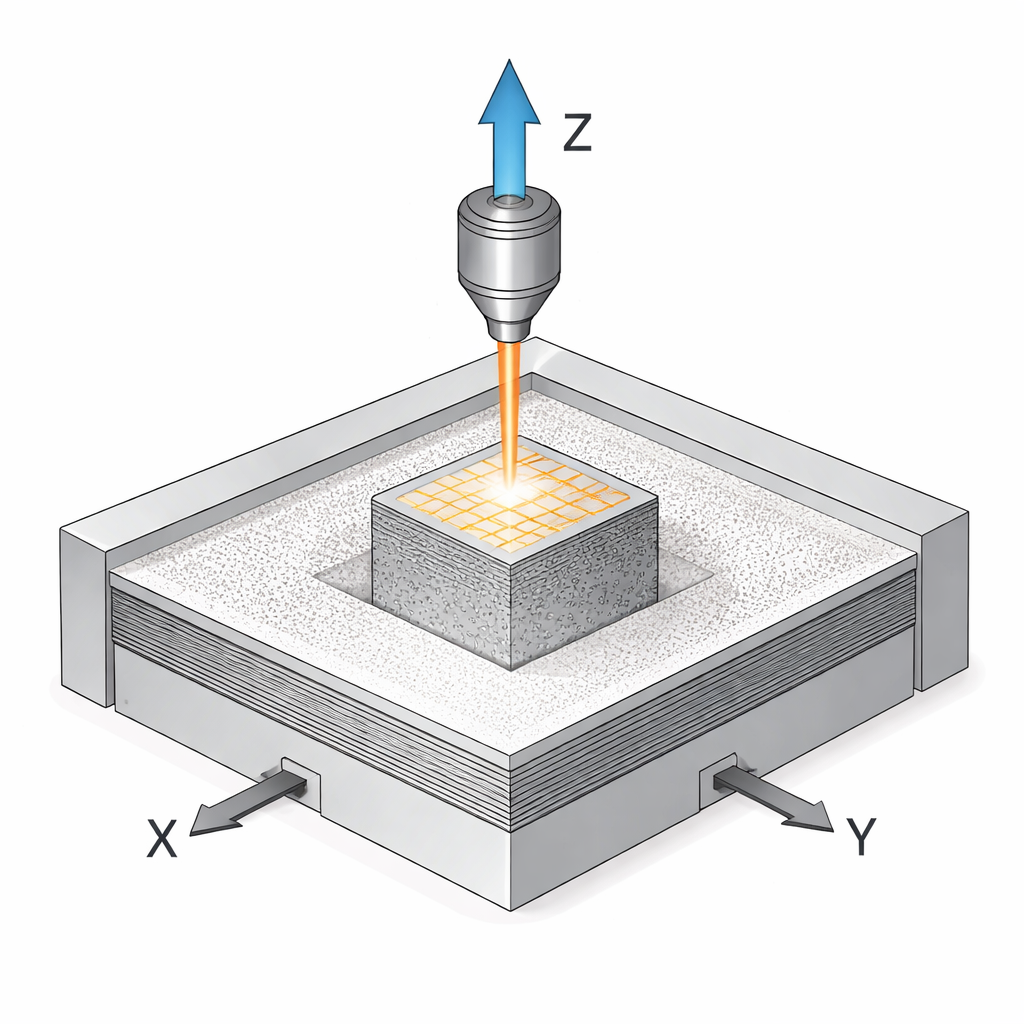

Die Forschenden begannen mit sphärischem Fe–45Ni‑Pulver, das durch Gasverdüsung hergestellt wurde und wegen seines guten Fließverhaltens für den Drucker ausgewählt war. Sie nutzten eine kommerzielle Laser‑Pulverbettfusion‑Maschine, um kleine Würfel von 7×7×7 mm in einem Schachbrett‑Scanmuster zu bauen, wobei sie Laserleistung und Scan‑Geschwindigkeit variierten und Schichtdicke sowie Hatch‑Abstand konstant hielten. Nach dem Drucken schnitten und polierten sie die Würfel und untersuchten sie mit optischen und Elektronenmikroskopen, um Dichte zu messen und Poren sowie Risse zu lokalisieren. Außerdem verwendeten sie Röntgenbeugung zur Identifikation der Kristallstruktur und fortgeschrittene Mikroskopie, um Korngrößen und -orientierungen zu kartieren. Schließlich prüften sie das magnetische Verhalten in verschiedenen Richtungen und maßen die thermische Ausdehnung beim Erwärmen von Raumtemperatur bis 500 °C.

Das Optimum der Druckbedingungen finden

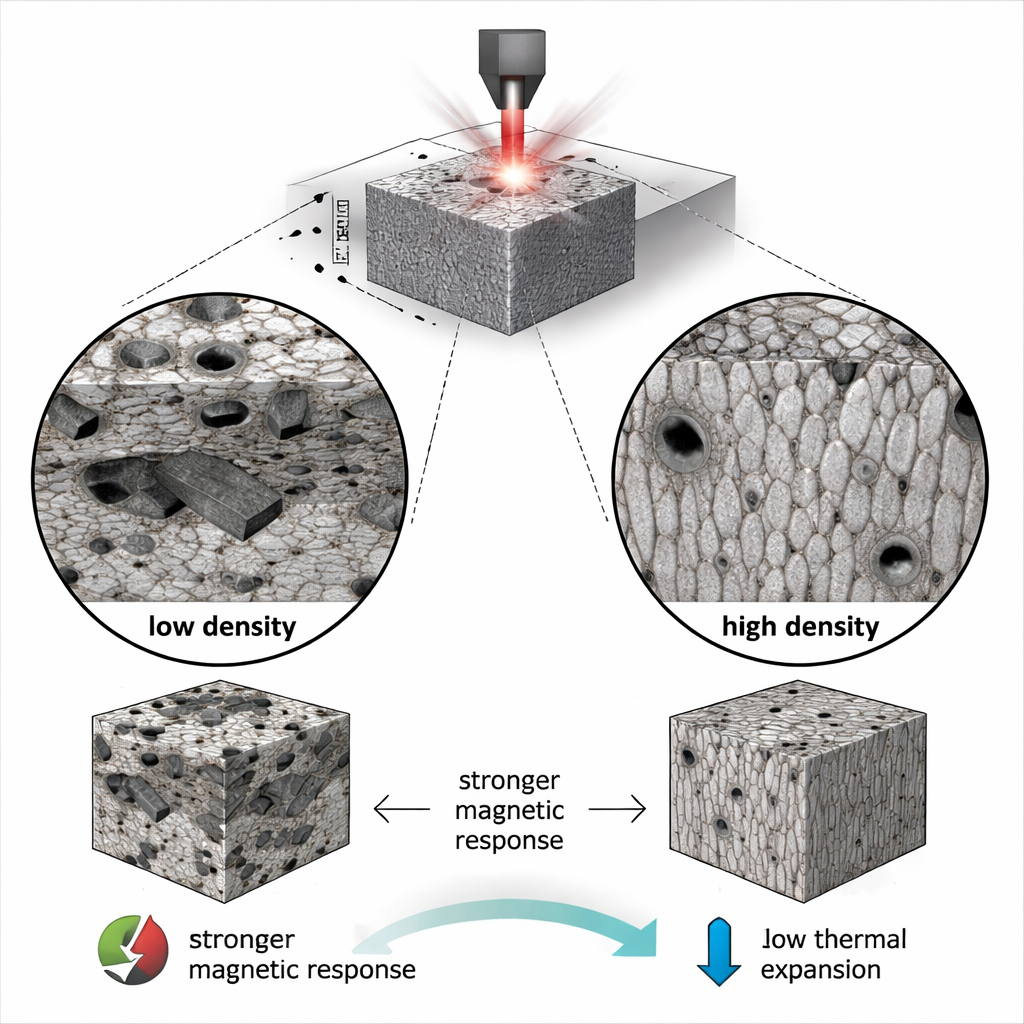

Die Studie zeigte, dass sowohl zu geringe als auch zu hohe Laserenergie die Qualität der Legierung beeinträchtigen können. Bei niedriger Laserleistung oder sehr hoher Scan‑Geschwindigkeit verschmelzen die Metalllagen nicht vollständig, wodurch unregelmäßige Hohlräume und gelegentlich heiße Risse entstehen. Bei sehr hoher Energie wird Gas, das im Ausgangspulver eingeschlossen oder beim Schmelzen gebildet wurde, als runde Poren eingeschlossen. Durch sorgfältiges Ausbalancieren von Laserleistung und Scan‑Geschwindigkeit erreichte das Team eine sehr hohe relative Dichte von etwa 99,3 % bei 85 W und 300 mm/s, sodass nur feine, verstreute Poren zurückblieben. Unter diesen besten Bedingungen bestand die innere Struktur hauptsächlich aus dicht gepackten, säulenartigen Körnern, die entlang der Aufbau­richtung wuchsen, durchsetzt mit einigen kleineren, blockigeren Körnern. Dieses texturierte Kornmuster, bestimmt durch den Wärmefluss während der Erstarrung, erwies sich als wichtig für die magnetische Reaktion der Legierung.

Magnetische Stärke und Wärmebeständigkeit

Als das Team die Magnetik entlang und quer zur Aufbau­richtung maß, stellten sie fest, dass das gedruckte Fe–45Ni in beiden Richtungen als Weichmagnet auftrat – es lässt sich leicht magnetisieren und verliert den Großteil seiner Magnetisierung, wenn das Feld entfernt wird. Die Reaktion war jedoch nicht in allen Richtungen gleich. Entlang der Aufbau­richtung zeigte das Material eine höhere Permeabilität (es magnetisierte leichter) und geringere Koerzitivfeldstärke (es war weniger Feld nötig, um die Magnetisierung umzukehren). Quer zur Aufbau­richtung war mehr Feld erforderlich, vermutlich weil Poren, Korngrenzen und Eigenspannungen die Bewegung von magnetischen Domänenwänden behindern. Trotz dieser Unvollkommenheiten war die maximale Magnetisierung hoch, begünstigt durch den relativ hohen Eisenanteil. Thermische Tests zeigten, dass die Ausdehnung zwischen Raumtemperatur und etwa 400 °C sehr klein und in den verschiedenen Richtungen nahezu gleich blieb, mit einem Koeffizienten von ungefähr 6×10⁻⁶ pro Grad Celsius – nahe dem sogenannten Invar‑Verhalten. Erst oberhalb von etwa 415 °C, nahe der Curie‑Temperatur, bei der der Magnetismus verschwindet, begann die Legierung stärker zu expandieren.

Was das für Anwendungen in der Praxis bedeutet

Kurz gesagt zeigen die Autoren, dass Fe–45Ni per 3D‑Druck zu dichten, rissfreien Bauteilen gefertigt werden kann, die ihre Größe beim Erhitzen und Abkühlen kaum verändern und zugleich als starke, leicht steuerbare Magnete fungieren. Durch das Abstimmen geeigneter Laserparameter minimieren sie Defekte und beeinflussen die innere Kornstruktur so, dass die Aufbau­richtung zum bevorzugten Weg der Magnetisierung wird. Diese Eigenschaften machen die gedruckte Legierung zu einem vielversprechenden Kandidaten für Präzisionsbauteile in der Luft‑ und Raumfahrt sowie in anderen High‑Tech‑Bereichen, in denen sowohl magnetische Leistung als auch dimensionsstabile Eigenschaften entscheidend sind.

Zitation: Sim, N., Jung, H.Y. & Lee, KA. Characterization of the microstructural, magnetic, and thermal properties of Fe–45Ni fabricated by laser powder bed fusion. Sci Rep 16, 8049 (2026). https://doi.org/10.1038/s41598-026-37507-w

Schlüsselwörter: Fe–Ni-Legierung, Laser-Pulverbettfusion, weichmagnetische Werkstoffe, geringe thermische Ausdehnung, additive Fertigung
