Erhöhung der Schubfestigkeit von tiefen Stahlbetonträgern durch dünndrähtige, nahe der Oberfläche montierte Stahldrähte: eine experimentelle Studie

Stärkere Träger für sicherere Alltagsbauten

Gebäude, Brücken und Parkhäuser sind auf massive Betonträger angewiesen, um hohe Lasten aufzunehmen. Wenn diese sogenannten „tiefen Träger“ plötzlich durch Schub versagen, kann das katastrophale Folgen haben und teure Reparaturen nach sich ziehen. Diese Studie untersucht eine einfache, kostengünstige Möglichkeit, solche Träger deutlich sicherer zu machen: dünne Stahldrähte knapp unterhalb der Betonoberfläche. Durch Versuche mit verschiedenen Drahtanordnungen, die das Rissbild und das Versagen beeinflussen, zeigen die Forschenden, wie ein moderates Upgrade die Lebensdauer und Zuverlässigkeit bestehender Bauwerke verlängern könnte.

Warum tiefe Träger eine Schwachstelle sind

Tiefe Stahlbetonträger verhalten sich anders als die schlankeren Träger, die in vielen Lehrbüchern beschrieben werden. Wegen des kurzen Stützwegs und der großen Tiefe werden Kräfte entlang komprimierter diagonaler Pfade, so genannter „Stützen“, übertragen, anstatt sich gleichmäßig wie bei einem biegsamen Brett zu verteilen. Wenn diese diagonalen Stützen durch Schub rissig werden, kann das Versagen plötzlich und spröde auftreten, ohne viel Vorwarnung. Konventionelle Maßnahmen – mehr innere Bügel oder stärkerer Beton – sind bei bestehenden Bauwerken nicht immer praktikabel, und moderne faserbasierte Materialien sind zwar wirksam, aber oft teuer, hitzeempfindlich oder schwer zuverlässig auf altem Beton zu kleben. Ingenieure brauchen deshalb Verstärkungsmethoden, die robust, erschwinglich und einfach an realen Bauprojekten einsetzbar sind.

Eine neue Variante: dünne Drähte knapp unter der Oberfläche

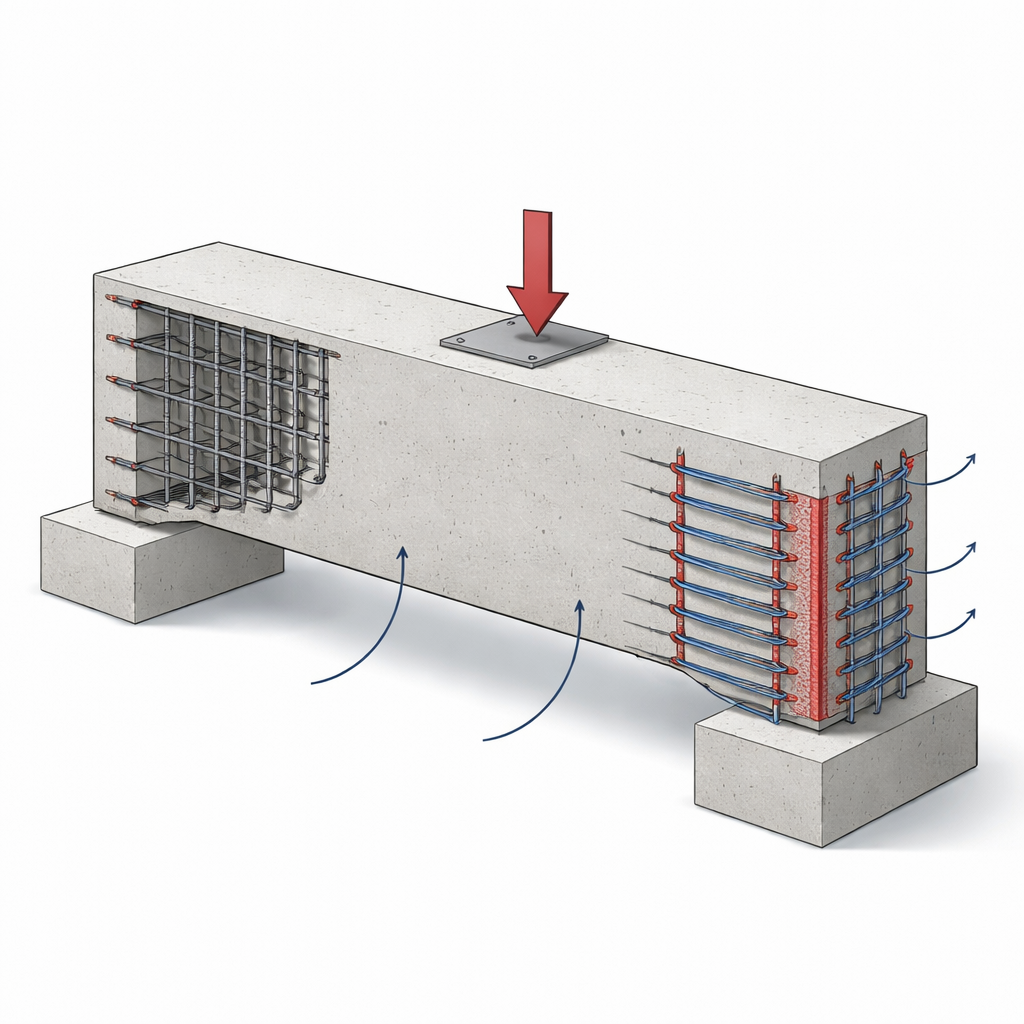

Das Team untersuchte eine Variante einer bekannten Verstärkungstechnik, der nahe der Oberfläche montierten Bewehrung (NSM). Statt dicker Stahlstäbe oder faserverstärkter Bänder auf der Außenseite zu verwenden, schnitten sie sehr flache Nuten in die Außenflächen der Träger und legten 2,5‑Millimeter‑Stahldrähte hinein, die Nuten wurden anschließend mit einem festen Epoxidharz verfüllt. Diese dünnen Drähte sind flexibel, preisgünstig und erfordern nur kleine Schnitte in der Betondeckung, was sie für die Nachrüstung bestehender Träger attraktiv macht. Die Forschenden gossen elf identische tiefe Träger und belasteten sie in einer Drei-Punkt-Biegeanordnung. Ein Träger diente als Kontrollprobe, die übrigen wurden auf einer Schubspannweite mit vertikalen, horizontalen, diagonalen oder Netz‑(gitterartigen) Drahtanordnungen verstärkt, mit unterschiedlicher Drahtanzahl pro Muster.

Wie sich die Träger unter Last verhielten

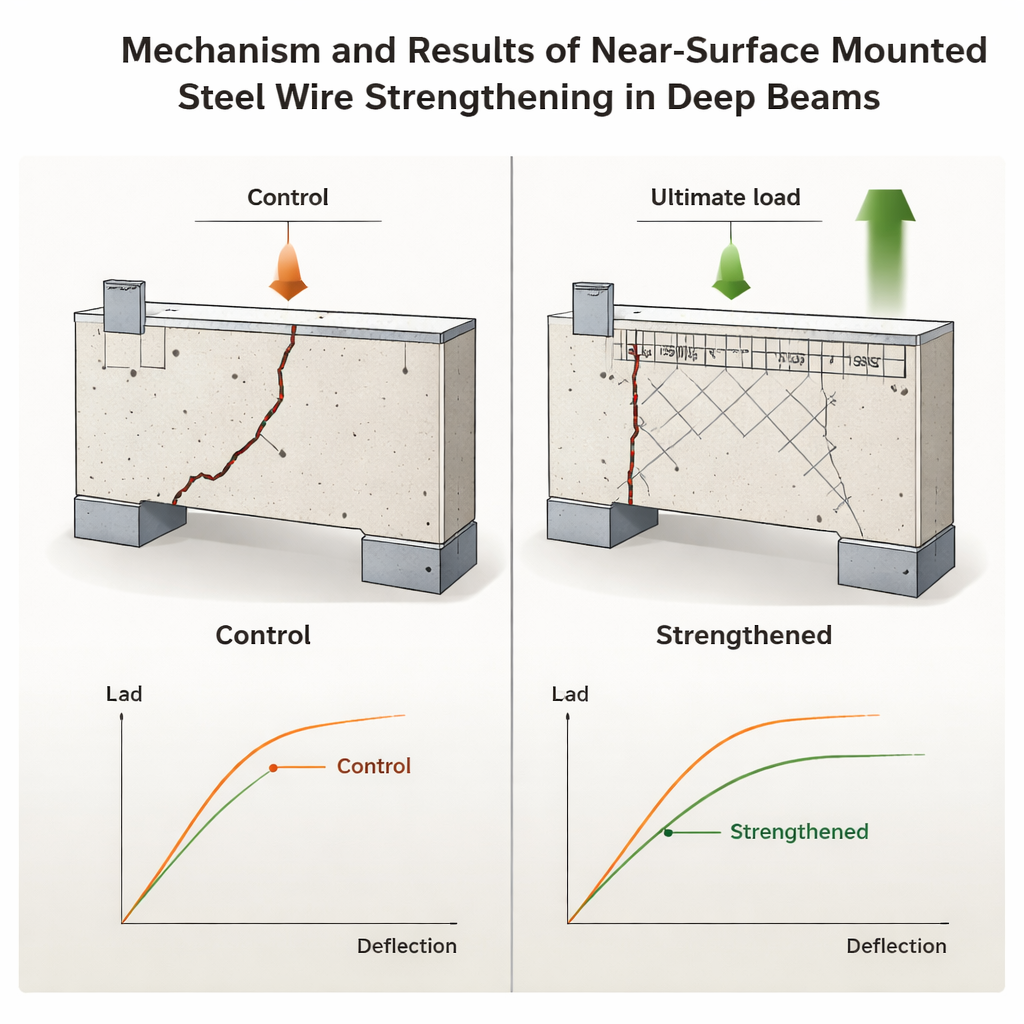

Während die Träger schrittweise belastet wurden, verfolgte das Team die Rissentwicklung, die Durchbiegung und die Last‑ sowie Energieaufnahme bis zum Versagen. Die unverstärkte Kontrollprobe entwickelte einen großen diagonalen Riss und versagte abrupt durch Schub bei einer Last von 220 Kilonewton. Vertikale Drähte verbesserten die Situation: Indem sie die diagonalen Risse schnitten, erhöhten sie die Schubkapazität um bis zu 50 Prozent, machten den Träger jedoch auch steifer und weniger verformungsfähig vor dem Versagen. Horizontale Drähte zeigten den geringsten Effekt, da sie überwiegend parallel zum Hauptdiagonalriss verliefen; selbst im besten Fall erhöhten sie die Kapazität nur um etwa ein Drittel und änderten den Versagensmodus kaum. Im Gegensatz dazu waren diagonale Drähte – ausgerichtet entlang der natürlichen Stütze im Träger – besonders effektiv. Die am stärksten diagonal verstärkte Probe trug etwa 62 Prozent mehr Last als die Kontrollprobe und nahm vor dem Versagen über 170 Prozent mehr Energie auf, wobei die Risse feiner und gleichmäßiger verteilt auftraten.

Die Wirkung eines einfachen Drahtnetzes

Der Spitzenreiter war die Netzkonfiguration, die mehrere vertikale und horizontale Drähte in einem kleinen Gitter über dem schubkritischen Bereich verband. Dieses einfache Muster begrenzte die diagonale Druckzone aus mehreren Richtungen und erzeugte das feinste Rissnetz. Der netzverstärkte Träger erreichte eine maximale Last, die etwa 59 Prozent über der der Kontrollprobe lag, und verdoppelte seine Energieaufnahme mehr als, während er gleichzeitig die höchste Steifigkeit aller Proben zeigte. Bei mehreren der besten Anordnungen verlagerte sich das Versagen von der verstärkten Spannweite auf die gegenüberliegende, unverstärkte Seite des Trägers – ein deutliches Zeichen dafür, dass die Drähte erfolgreich die zuvor schwächste Stelle stabilisiert hatten.

Was das für reale Bauwerke bedeutet

Für Nicht‑Spezialisten ist die Kernbotschaft, dass dünne, preiswerte Stahldrähte, sorgfältig knapp unter der Oberfläche eines Betonträgers angeordnet, das Riss- und Versagensverhalten dieses Trägers deutlich verbessern können. Werden sie diagonal oder als einfaches Netz eingebracht, helfen die Drähte dem Träger, mehr Last aufzunehmen, plötzlichen diagonalen Rissen zu widerstehen und vor dem Versagen mehr Energie zu dissipieren – und das bei nur flachen Nuten und geringem Materialaufwand. Die Studie legt nahe, dass nahe der Oberfläche montierte Drahtsysteme ein praktisches, kosteneffizientes Werkzeug zur Verstärkung alternder Brücken und Gebäude werden könnten und Ingenieuren eine neue Möglichkeit bieten, die alltägliche Infrastruktur sicherer zu machen, ohne umfangreiche Umbauten.

Zitation: Elkafrawy, M., Altobgy, M.A. & Fayed, S. Enhancing the shear strength of reinforced concrete deep beams using thin-diameter near-surface mounted steel wires: an experimental study. Sci Rep 16, 7186 (2026). https://doi.org/10.1038/s41598-026-37355-8

Schlüsselwörter: Stahlbeton, Schubverstärkung, tiefe Träger, nahe der Oberfläche montierte Bewehrung, Stahldrähte
