Optimierte elektrische und physikochemischen Eigenschaften von Cadmiumtellurid-Dünnschichten durch Kupferchlorid‑Behandlung für photovoltaische Anwendungen

Warum diese Solar‑Story wichtig ist

Während die Welt darum kämpft, die CO2‑Emissionen zu senken, muss Solarstrom günstiger, effizienter und in rauen Klimazonen zuverlässiger werden. Diese Studie untersucht eine Methode zur Feinabstimmung eines der führenden Dünnschicht‑Solarmaterialien, Cadmiumtellurid (CdTe), mittels einer einfachen Kupfersalz‑Behandlung. Durch sorgfältiges Einstellen der eingesetzten Kupferchlorid‑Menge zeigen die Forschenden, dass sie die elektrischen Eigenschaften der CdTe‑Schichten verbessern können, während Stabilität und relative Umweltverträglichkeit erhalten bleiben — ein Weg zu besseren und kostengünstigeren Solarmodulen.

Von geschichteten Filmen zu funktionierenden Solarzellen

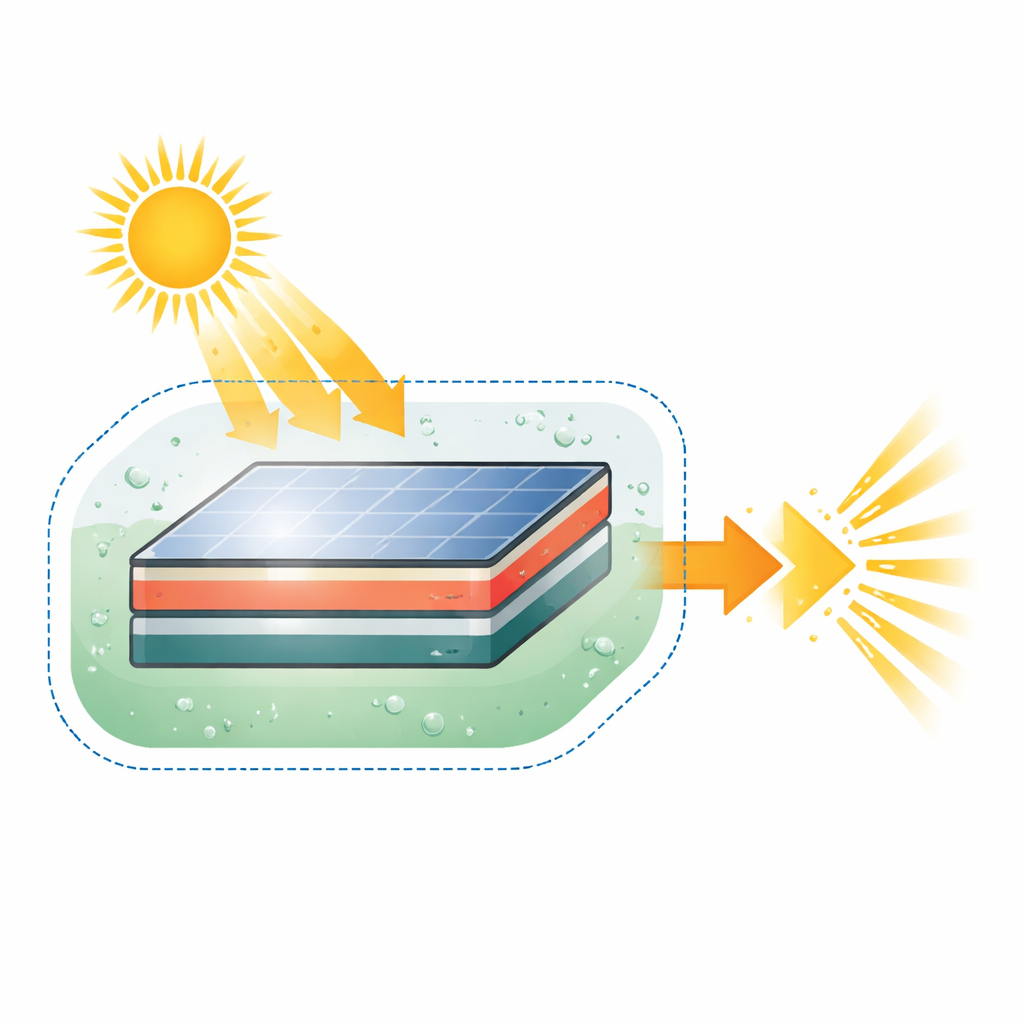

Kommerzielle CdTe‑Solarmodule bestehen aus auf Glas aufgebrachten Stapeln ultradünner Schichten, wobei CdTe das lichtabsorbierende Herzstück bildet. Diese Filme sind attraktiv, weil sie sich auch bei sehr heißen oder feuchten Bedingungen gut schlagen, unter denen Standard‑Siliziumzellen schneller an Leistung verlieren. Allerdings werden CdTe‑Module häufig durch eine vergleichsweise geringe Spannungsausbeute begrenzt, die mit der Zahl der Ladungsträger und deren Beweglichkeit im Film zusammenhängt. Das Team hatte sich zum Ziel gesetzt, dieses Gleichgewicht durch eine Nasschemiebehandlung auf Kupferchlorid‑Basis (CuCl2) zu verbessern — eine Verbindung, die nützliche elektrische Dotanden einbringen und zugleich winzige Gitterdefekte reparieren kann.

Die Kupfer‑„Würzung“ abstimmen

Statt an einem einzelnen Rezept zu verharren, untersuchten die Forschenden absichtlich ein breites Spektrum an CuCl2‑Konzentrationen, von sehr verdünnt bis relativ stark, angewendet auf CdTe‑Filme, die mittels eines Hochtemperatur‑Verfahrens namens Close‑Spaced Sublimation erzeugt wurden. Jede Probe wurde in einer CuCl2‑Lösung eingetaucht, kurz gespült und anschließend in Luft bei 390 °C erhitzt. Dieser Wärmeschritt fördert das Eindringen von Kupfer‑ und Chloratomen in die CdTe‑Schicht und entlang ihrer Korngrenzen — den inneren Grenzen zwischen den Mikrokristallen. Anschließend nutzte das Team Röntgendiffraktion, um Veränderungen der Kristallstruktur zu verfolgen, Elektronenmikroskopie, um Korngröße und Textur sichtbar zu machen, sowie optische und elektrische Messungen, um zu prüfen, wie gut die Filme Licht absorbieren und Ladung transportieren.

Was sich im Kristall abspielt

Die Kristalluntersuchungen zeigten, dass alle behandelten Filme die grundlegende CdTe‑Struktur beibehielten, mit einer starken Vorzugsorientierung und ohne Ausbildung kupferreicher Phasen. Bei niedrigen Kupfergehalten waren die Körner tendenziell größer und besser ausgerichtet, mit weniger strukturellen Defekten, doch war das Kupfer elektrisch nicht ausreichend aktiv, um viele zusätzliche Ladungsträger bereitzustellen. Mit steigendem Kupferanteil verringerte sich die Korngröße und innere Spannungen sowie die Defektdichte nahmen zu — ein Hinweis darauf, dass zu viel Dotand das Gitter zu verzerren begann und neue Streuzentren erzeugte. Trotz dieser strukturellen Veränderungen blieb die optische Bandlücke — im Wesentlichen die Farbe des absorbierbaren Lichts — nahe dem idealen Wert, was bedeutet, dass die Behandlung die grundlegende Lichtaufnahmekapazität von CdTe nicht beeinträchtigte.

Das Optimum für den Ladungstransport finden

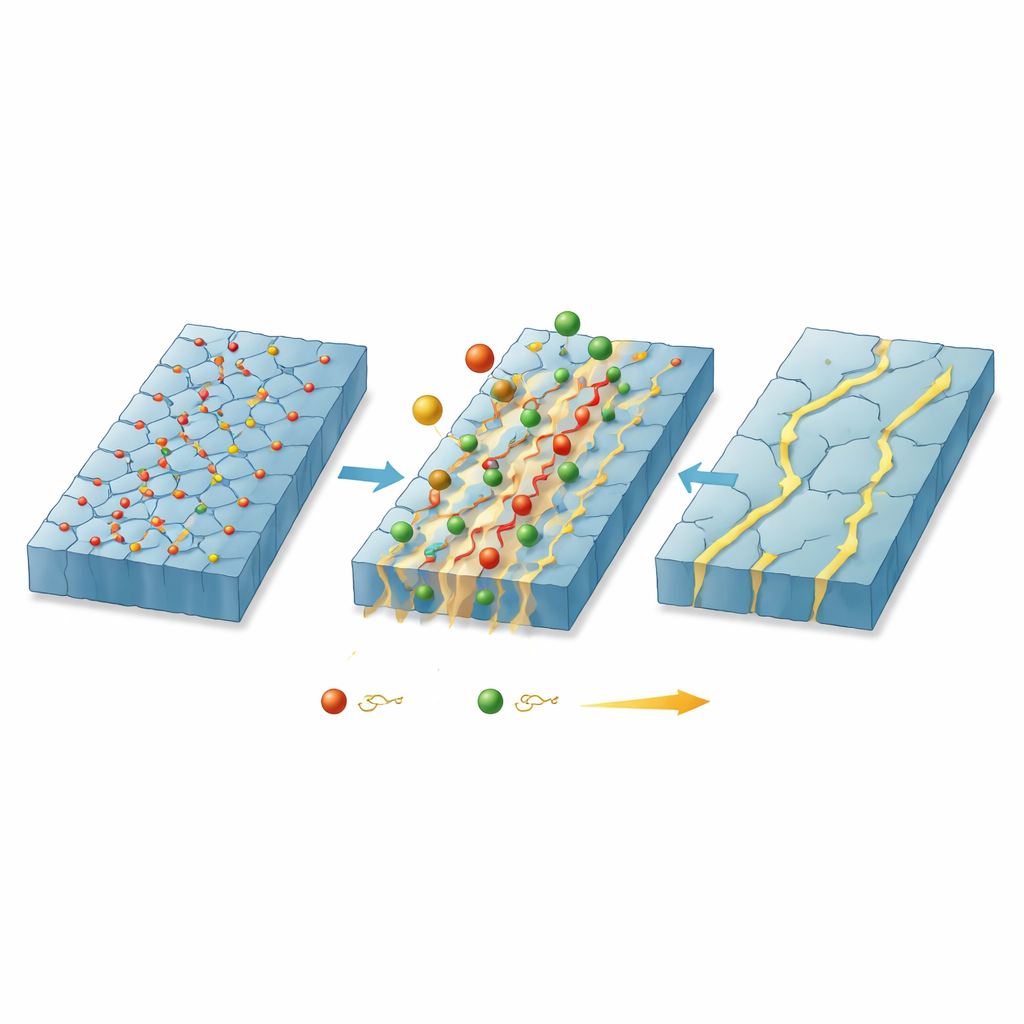

Die auffälligsten Effekte zeigten sich in den elektrischen Tests. Sehr niedrige Kupferdosen erzeugten Filme mit relativ hoher Resistivität und geringer Ladungsträgerkonzentration — nicht ideal für einen Lichtabsorber. Sehr hohe Dosen fügten zwar mehr Kupfer hinzu, beeinträchtigten aber die Leistung, indem sie Mikrospannungen und Defektstreuung erhöhten und damit die Weglänge begrenzten, die Ladungen zurücklegen konnten, bevor sie rekombinierten. Im Gegensatz dazu erwies sich eine mittlere Konzentration von 0,005 molarem CuCl2 als klarer Optimalpunkt. Bei diesem Niveau zeigten die Filme die höchste Ladungsträgerkonzentration, die geringste Resistivität und gut verschmolzene Körner mit weniger Grenzen — Bedingungen, die effiziente Ladungssammlung und letztlich höhere Solarzellenwirkungsgrade begünstigen. Nachmessungen nach einem Jahr zeigten zudem, dass zu viel Kupfer dazu neigt, sich auszudiffundieren und die Leistung im Laufe der Zeit zu verschlechtern, was die Bedeutung des Verbleibs nahe diesem Mittelfeld unterstreicht.

Was das für künftige Solarmodule bedeutet

Für Nicht‑Spezialisten lautet die Botschaft: Eine relativ einfache Nassbehandlung — das Eintauchen von CdTe‑Filmen in eine sorgfältig abgestimmte Kupferchlorid‑Lösung und kurzes Erhitzen — kann wie ein gezieltes „Tuning“ für Solar Materialien wirken. Bei der richtigen Dosierung hilft Kupfer, mehr mobile elektrische Ladungen zu erzeugen und interne Fehler zu bereinigen, ohne das Kristallgitter mit Defekten zu überfrachten. Die Autorinnen und Autoren zeigen, dass 0,005 molare CuCl2 dieses Gleichgewicht bietet und eine effiziente, lösungsbasierte sowie weniger gefährliche Alternative zu älteren Aktivierungsmethoden darstellt, die stärker giftige Cadmiumsalze verwenden. Solche Optimierungen auf Materialebene tragen direkt zu leistungsfähigeren, langlebigeren und kostengünstigeren CdTe‑Solarmodulen bei, und dieselben Gestaltungsprinzipien können die Entwicklung der nächsten Generation dünnschichtiger Photovoltaiktechnologien leiten.

Zitation: Doroody, C., Harif, M.N., Feng, ZJ. et al. Optimized electrical and physiochemical properties of cadmium telluride thin films via copper chloride treatment for photovoltaic applications. Sci Rep 16, 8387 (2026). https://doi.org/10.1038/s41598-026-36991-4

Schlüsselwörter: Cadmiumtellurid-Solarzellen, Dünnschicht-Photovoltaik, Kupferchlorid‑Behandlung, Halbleiterdotierung, Materialien für erneuerbare Energien
