Auswirkung des Trocknungsverfahrens auf die Oberflächeneigenschaften von Zellstoff‑Nanofibrillen‑Filmen

Warum glattere pflanzliche Filme wichtig sind

Von klaren Lebensmittelverpackungen bis zu flexibler Elektronik: Viele Alltagsprodukte beruhen auf dünnen Schichten, die Luft und Feuchtigkeit abhalten. Heute bestehen diese Filme meist aus Kunststoffen auf fossiler Basis. Die vorliegende Studie untersucht eine vielversprechende, umweltfreundlichere Alternative: ultradünne Filme aus Pflanzenfasern, sogenannten Zellstoff‑Nanofibrillen. Die Forschenden zeigen, dass allein die Änderung des Trocknungsverfahrens die Glätte, Dichte und Wasserbeständigkeit der Filme deutlich verbessern kann — Eigenschaften, die entscheidend sind, damit biobasierte Filme in realen Verpackungs‑ und Beschichtungsanwendungen mit Kunststoffen konkurrieren können.

Winzige Fasern aus Holz

Zellstoff‑Nanofibrillen sind haarähnliche Stränge, die aus Holzstoff gewonnen werden, hier aus Eukalyptus. Jeder Strang ist tausendfach dünner als ein menschliches Haar, aber mehrere Mikrometer lang und bildet in Wasser ein verwobenes Netzwerk. Weil sie stark, transparent und natürlich reichlich vorhanden sind, lassen sich diese Nanofibrillen zu dünnen, papierähnlichen Filmen verarbeiten, die Sauerstoff sperren, Licht durchlassen und sich kaum bei Hitze ausdehnen — ideale Eigenschaften für hochwertige Anwendungen wie Lebensmittelverpackungen, flexible Displays und Schutzbeschichtungen. Das Problem ist, dass beim Trocknen die Filmoberfläche knittern, reißen oder rau werden kann, was die Barrierewirkung schwächt und die saubere Verklebung an anderen Schichten erschwert.

Vier Wege, Flüssigkeit in Feststoff zu verwandeln

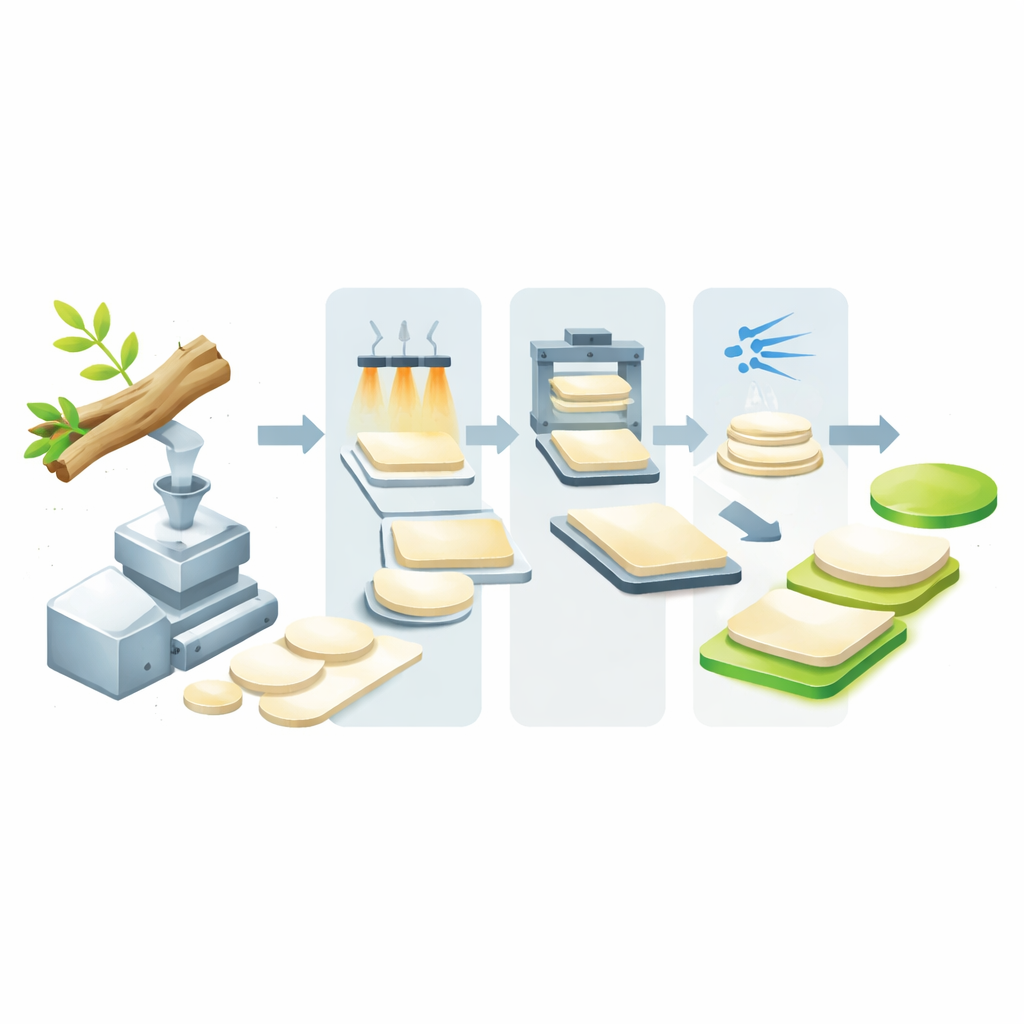

Das Team verglich vier Gruppen von Trocknungsverfahren, die alle bei wasserbasierten Nanofibrillen‑Suspensionen beginnen. Beim einfachen Gießen wird die Flüssigkeit in eine Form gegossen und langsam an der Luft oder unter Vakuum getrocknet. Bei filtrationsbasierten Verfahren wird das Wasser zunächst durch eine Membran abgesaugt, sodass ein nasses Blatt zurückbleibt, das anschließend unter verschiedenen Kombinationen von Wärme und Druck getrocknet wird. Ein Verfahren verwendet nur eine leichte Belastung im Ofen, ein anderes einen einzigen Heißpressvorgang, und die anspruchsvollste Strategie kombiniert eine anfängliche mechanische Pressung mit einer zweiten, schonenderen thermischen Pressung im Ofen. Innerhalb dieser Optionen variierten die Forschenden Temperatur, Druck und Zeit, um zu sehen, wie jede Rezeptur die Oberflächenglätte, Dichte, inneren Hohlraumgehalt und das Benetzungsverhalten beeinflusst.

Was das Trocknen mit der Filmoberfläche macht

Um über das hinauszusehen, was das freie Auge erkennt, nutzten die Autorinnen und Autoren Rasterelektronenmikroskopie und Rasterkraftmikroskopie, um die Filmoberflächen dreidimensional im Mikro‑ und Nanometermaßstab abzubilden. Die einfachste Gießmethode erzeugte viele sichtbare Falten und benötigte fast eine Woche zum Trocknen, dennoch entsprach ihre nanoskalige Rauheit der der meisten anderen Methoden. Das Trocknen nach Filtration mit nur leichter Ofenbelastung führte zu ausgeprägter Rauheit und sogar zu großen Rissen. Im Gegensatz dazu waren Filme, die eine sorgfältig kontrollierte zweistufige Pressfolge durchliefen, deutlich homogener. Die beste Bedingung — Pressen gefolgt von Erwärmung bei 110 °C unter einem niedrigen zusätzlichen Druck für zwei Stunden — ergab die geringste mittlere Rauheit, mit einem fein geordneten Nanofibrillennetzwerk und sehr wenigen Oberflächendefekten.

Die Fasern dichter zusammenpacken

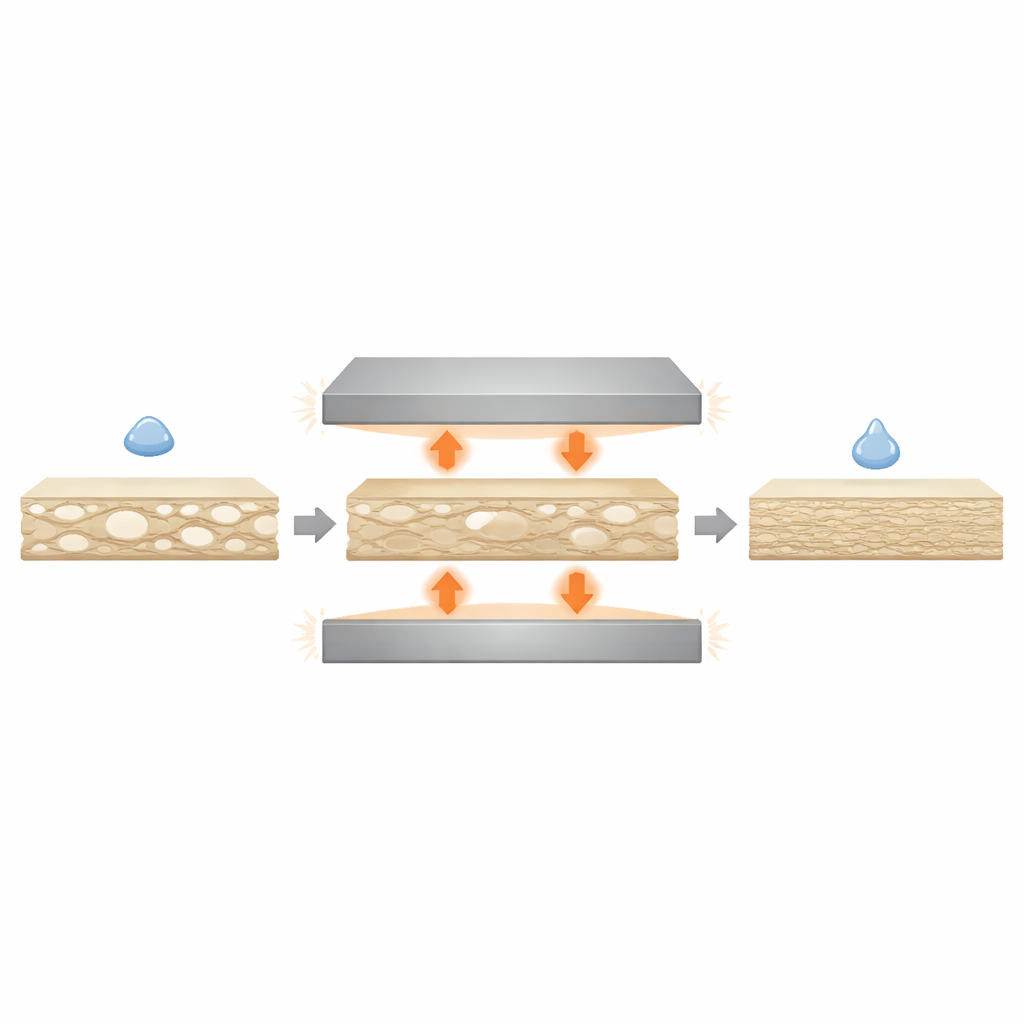

Messungen von Dicke, Masse und inneren Hohlräumen zeigten, dass Druck und Wärme mehr bewirken als nur die Oberfläche zu glätten: Sie pressen die Nanofibrillen zu einer dichteren, weniger porösen Struktur zusammen. Alle Filme hatten ähnliche Dicken, aber diejenigen, die einer doppelten Pressung unterzogen wurden, erreichten die höchste Dichte und die geringste Porosität, also weniger Leerraum im Inneren. Diese strukturelle Verdichtung veränderte das Verhalten von Wasser an der Oberfläche. Jeder Film blieb wie erwartet hydrophil, doch bei doppelt gepressten Filmen bildeten sich größere, rundere Wassertropfen, ein Hinweis darauf, dass Wasser langsamer eindrang. Die Studie verknüpft dieses Verhalten direkt mit höherer Dichte und geringerer Porosität: Weniger innere Kanäle und eine glattere, kompaktere Oberflächenschicht bieten dem Wasser weniger Wege zum Eindringen.

Das Gleichgewicht von Steifigkeit und Flexibilität

Das Trocknungsverfahren beeinflusste auch das mechanische Verhalten der Filme. Langsam gegossene Filme waren weniger steif, konnten sich aber vor dem Bruch stärker dehnen, während alle druckunterstützten Methoden steifere Platten erzeugten, die weniger verlängern. Interessanterweise war die maximale Bruchfestigkeit über die Methoden hinweg ähnlich, was bedeutet, dass die Filme letztlich vergleichbare Lasten tragen können, obwohl ihre Steifigkeit variierte. Das legt nahe, dass Hersteller die Trocknungsbedingungen je nach Bedarf auf Flexibilität oder Steifigkeit abstimmen können, ohne die Gesamtfestigkeit zu opfern.

Was das für nachhaltigere Verpackungen bedeutet

Insgesamt identifiziert die Studie die doppelte thermische Pressung — konkret einen zweistündigen Ofenschritt bei moderater Temperatur und geringem Druck — als schnellen und effizienten Weg, Zellstoff‑Nanofibrillen‑Filme mit glatten Oberflächen, hoher Dichte und verbesserter Wasserbeständigkeit herzustellen. Für Nicht‑Fachleute lautet die Kernbotschaft: Wie diese pflanzlichen Filme getrocknet werden, kann den Unterschied ausmachen zwischen einem zerknitterten, durchlässigen Blatt und einer schlanken, leistungsfähigen Barriere. Durch das Feinabstimmen von Druck, Temperatur und Zeit beim Trocknen kann die Industrie der Ersetzung mancher Kunststoffverpackungen und ‑beschichtungen durch nachhaltige, aus Holzstoff hergestellte Materialien näherkommen, ohne Funktion oder Produktqualität zu opfern.

Zitation: Andrade, A., Vega-Reyes, J., Yáñez-Durán, G. et al. Effect of drying method on the surface properties of cellulose nanofibril films. Sci Rep 16, 9152 (2026). https://doi.org/10.1038/s41598-026-36984-3

Schlüsselwörter: Zellstoff‑Nanofibrillen‑Filme, Trocknungsverfahren, Oberflächenrauheit, nachhaltige Verpackungen, Barrierewerkstoffe
