Abstimmbarer Mehrfachband-Terahertz-Sensor auf Basis grapheneplasmonischer Metaflächen

Warum dieser winzige Sensor wichtig ist

Stellen Sie sich einen medizinischen Test oder einen Gassensor vor, der so empfindlich ist, dass er winzige Veränderungen in einer Probe erkennt, ohne Farbstoffe, Marker oder langsame chemische Schritte zu benötigen. Diese Arbeit stellt eine neue Art von ultrakleinem Sensor vor, der mit Terahertz-(THz-)Strahlung arbeitet — Wellen zwischen Mikrowellen und Infrarot — und ein einziges Kohlenstoffblatt, bekannt als Graphen, in ein filigranes Muster formt. Das Ergebnis ist ein abstimmbares, kostengünstiges Gerät, das auf mehrere Signale gleichzeitig reagieren kann und Wege zu schnelleren, sichereren Tests für beispielsweise Blutzucker, ausgeatmete Gase oder Spuren von Chemikalien eröffnet.

Eine neue Methode, „optische Fingerabdrücke“ zu lesen

Viele Substanzen — biologische Gewebe, Gase, sogar Lebensmittel — besitzen im Terahertz-Bereich charakteristische „Fingerabdrücke“, in denen ihre Moleküle sich verdrehen, vibrieren oder rotieren. Da THz-Strahlung nicht ionisierend ist, im Gegensatz zu Röntgenstrahlen, kann sie empfindliche Proben ohne Schaden untersuchen. Die Herausforderung besteht darin, Sensoren zu bauen, die sowohl extrem sensitiv als auch scharf selektiv sind, sodass winzige Änderungen in den Eigenschaften einer Probe klare, messbare Signale erzeugen. Konventionelle, metallbasierte Designs arbeiten oft nur in einem engen Band und können teuer oder schwer abstimmbar sein. Die Autoren begegnen diesem Problem, indem sie THz-Wellen mit Graphen kombinieren, dessen Elektronen sich elektrisch steuern lassen, sodass seine Antwort nach der Fertigung angepasst werden kann.

Einfache Materialien zu einer intelligenten Oberfläche gestapelt

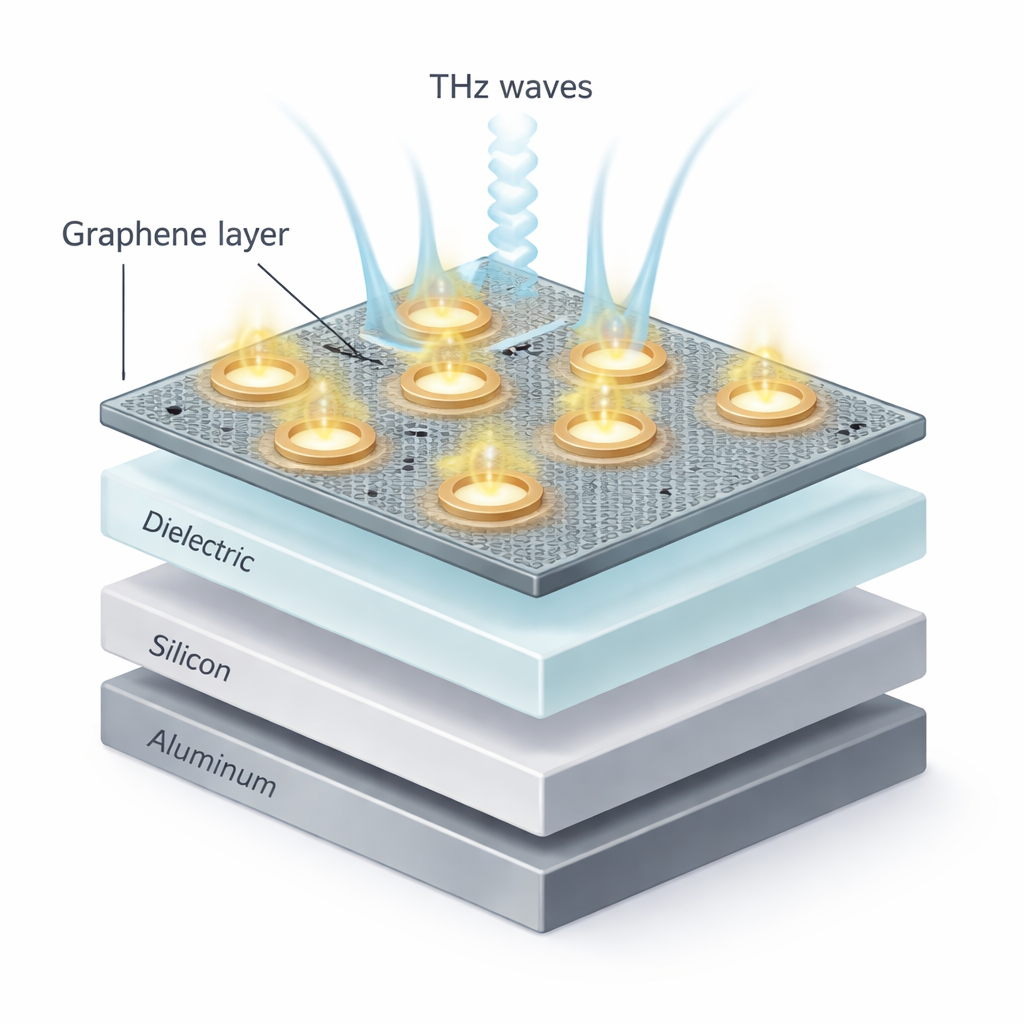

Das Herzstück des Geräts ist ein sorgfältig aufgebauter Stapel alltäglicher Materialien: eine feste Aluminiumschicht unten, eine Siliziumschicht, ein dielektrischer Film und oben ein strukturiertes Graphenblatt. Diese Anordnung — Metall, Dielektrikum, Dielektrikum, Metall — wirkt wie eine „Metafläche“, eine künstliche Struktur, die Licht auf Weisen lenkt und einfängt, die gewöhnliche Materialien nicht leisten. Das Graphen ist in ein fraktalähnliches Muster eingeschnitten: ein zentrales Sechseck, umgeben von konzentrischen Ringen und winzigen runden Flächen. Wenn THz-Wellen auf diese Oberfläche treffen, schwingen Elektronen im Graphen kollektiv und bilden intensive „Hotspots“ elektromagnetischer Energie direkt an der Sensoroberfläche. Diese Hotspots reagieren äußerst empfindlich auf das Material — Luft, Flüssigkeit oder Gewebe —, das die Oberfläche berührt.

Drei „Farben“ der Empfindlichkeit in einem Gerät

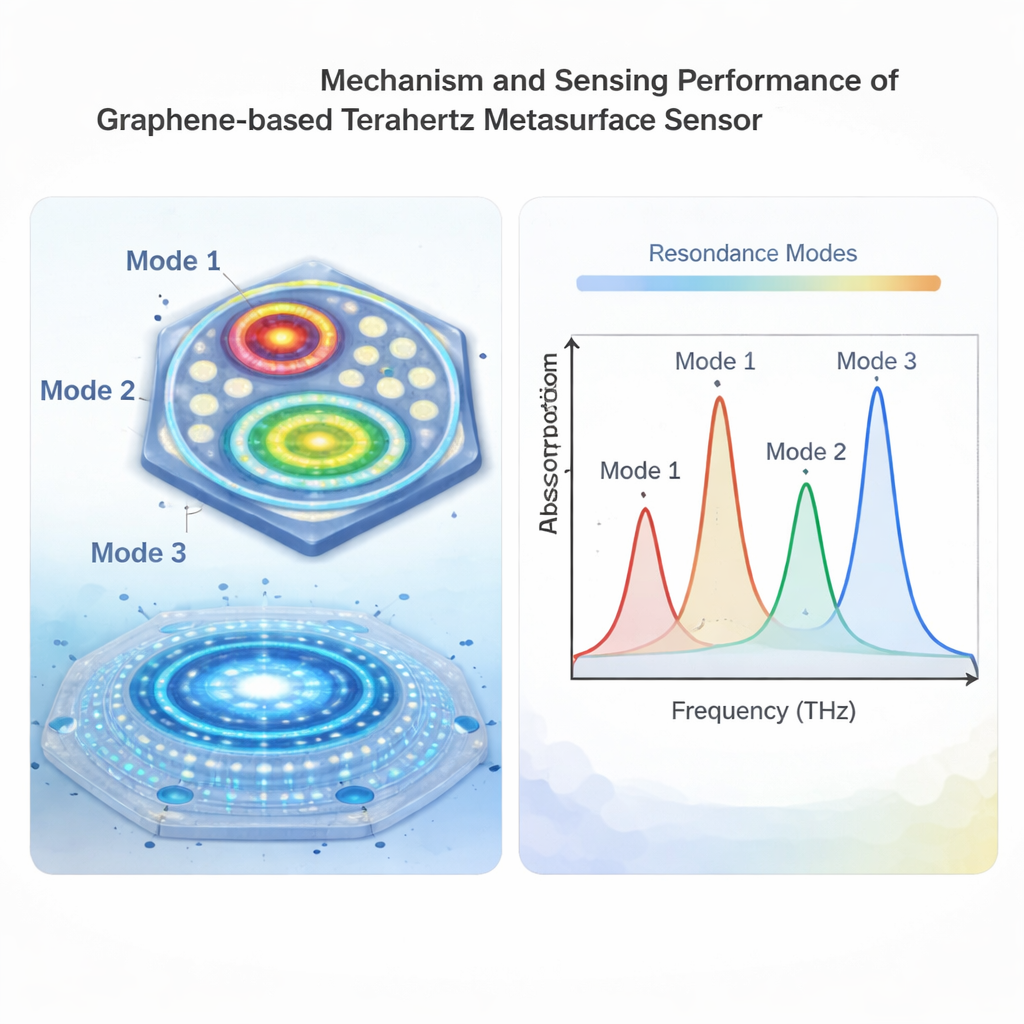

Ein zentrales Ergebnis dieser Arbeit ist, dass der Sensor nicht nur bei einer einzigen Frequenz arbeitet. Stattdessen unterstützt seine Geometrie drei unterschiedliche Resonanzmodi, ungefähr bei 7,7, 25,4 und 30,2 Terahertz. Jeder Modus fungiert als unabhängiger Messkanal. Wenn sich das umgebende Material ändert — etwa wenn seine Zusammensetzung oder Konzentration den Brechungsindex leicht verändert — verschieben sich diese Resonanzfrequenzen nahezu linear. Der niederfrequenteste Modus ist besonders empfindlich mit einer spektralen Verschiebung, die 10 Mikrometern pro Brechungsindexeinheit entspricht, während die höheren Modi zusätzliche, komplementäre Empfindlichkeiten bieten. Weil die Resonanzen schmal und gut getrennt sind, kann das Gerät subtile Änderungen mit hoher Präzision erfassen und potenziell verschiedene Analyten danach unterscheiden, wie sie jedes Band beeinflussen.

Leistungsanpassung durch kluge Designentscheidungen

Die Autoren nutzten detaillierte numerische Simulationen, um jede Schicht und Form in der Struktur zu verfeinern. Sie zeigten, dass die Verwendung von Graphen statt herkömmlicher Metalle Energieverluste reduziert und es ermöglicht, die Antwort durch Anpassung seiner elektronischen Eigenschaften zu steuern. Das Einfügen einer Siliziumschicht zwischen Dielektrikum und Aluminium verstärkt die Feldkonfinierung und erhöht die Absorption bei den relevanten Frequenzen. Sie verglichen außerdem mehrere Metalle für die untere Schicht und stellten fest, dass Aluminium starke Resonanzen bei gleichzeitig geringen Kosten liefert. Durch Variation von Parametern wie der Dicke der Metall- und Siliziumschichten sowie dem effektiven „Doping“-Level des Graphens maximierten sie die Empfindlichkeit und schärften die Resonanzpeaks, wodurch hohe Qualitätsfaktoren und Figures of Merit erzielt wurden, die mit früheren Einzel- oder Doppelband-Designs konkurrieren oder diese übertreffen.

Vom Labor-Konzept zu praktischen Tests

Über Simulationen hinaus skizziert die Studie realistische Herstellungswege unter Verwendung gängiger Dünnfilm- und Lithographietechniken, die bereits in der Halbleiterindustrie üblich sind. Methoden wie Elektronenstrahlverdampfung für Aluminium, chemische Gasphasenabscheidung für Graphen und kontrollierte Prozesse zum Auftragen von Silizium- und Dielektrikfilmschichten werden besprochen, zusammen mit bekannten Herausforderungen wie Defekten beim Graphen-Transfer oder Ausrichtungsgrenzen bei der Musterung. Die Autoren nennen Strategien — etwa verbesserte Transfermethoden und Schutzbeschichtungen — um die scharfe spektrale Antwort des Sensors in realen Umgebungen zu bewahren, in denen Kontamination oder Rauheit seine empfindlichen Resonanzen verschmieren könnten.

Was das für zukünftige Sensorik bedeutet

Anschaulich zeigt die Arbeit, wie die Anordnung vertrauter Materialien in einem cleveren nanoskaligen Muster eine flache Oberfläche in eine mehrkanalige „Lauschstation“ für Terahertz-Wellen verwandeln kann. Weil der Sensor dreibändig, abstimmbar und aus kostengünstigen Komponenten gefertigt ist, bietet er eine vielversprechende Plattform für kompakte Geräte, die beispielsweise Blutchemie überwachen, Spurengase in Atemluft oder Umgebungsluft detektieren oder Feuchtigkeit und Qualität von Lebensmitteln und Industrieprodukten prüfen können — alles ohne schädliche Strahlung oder komplexe Chemie. Obwohl weitere experimentelle Arbeiten nötig sind, deutet das Design auf eine neue Klasse praktikabler, kennzeichnungsfreier Sensoren hin, die von Graphen und Terahertz-Metaflächen angetrieben werden.
