Duale Band-Notch-2‑Port-UWB‑MIMO‑Antenne mit Umschaltbarkeit durch konzentrierte Kondensatoren

Warum diese winzige Antenne im Alltag drahtloser Kommunikation wichtig ist

Streaming‑Video, Online‑Spiele und smarte Geräte teilen sich den überfüllten Funkraum um uns herum. Verschiedene drahtlose Dienste – etwa Heim‑WLAN und weitreichende WiMAX‑Verbindungen – nutzen benachbarte Frequenzbereiche, und wenn Geräte im Frequenzspektrum überlappen, können sie sich gegenseitig stören. Dieser Artikel stellt eine sehr kleine, intelligente Antenne vor, die automatisch enge „Ruhezonen“ in ihrem Betriebsband einrichten kann, um Kollisionen mit solchen Diensten zu vermeiden. Das hilft künftigen Telefonen, Routern und Sensoren, zuverlässiger und mit höheren Datenraten verbunden zu bleiben.

Platz schaffen im überfüllten Spektrum

Moderne Funkgeräte setzen zunehmend auf Ultra‑Wideband‑(UWB‑)Signale, die Daten über einen sehr breiten Frequenzbereich verteilen, um schnelle und robuste Verbindungen zu ermöglichen. Diese große Bandbreite kann jedoch in Frequenzbänder hineinragen, die bereits Systemen wie WLAN oder WiMAX zugewiesen sind, und so gegenseitige Störungen verursachen. Ingenieure begegnen dem, indem sie Antennen entwickeln, die insgesamt breitbandig arbeiten, aber in gezielten, schmalen Unterbändern „taub“ sind. Die Autoren haben genau eine solche Antenne entworfen: ein kompaktes Zwei‑Port‑Bauteil, das grob 3 bis 10,6 Gigahertz abdeckt und zugleich Signale an ausgewählten Frequenzen unterdrücken kann, sodass es mit benachbarten Netzen koexistiert.

Zwei Antennen auf kleinem Raum

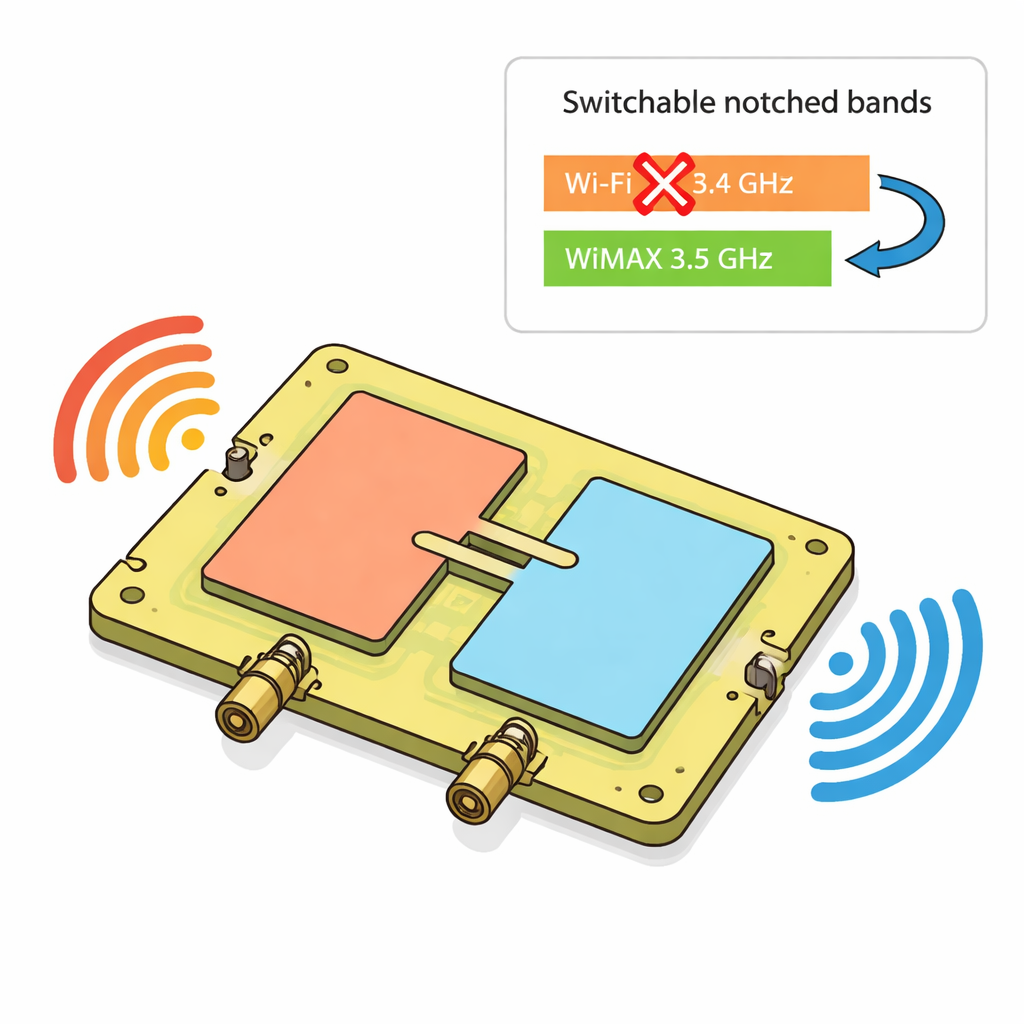

Das Herzstück des Designs sind zwei winzige Mikrostreifenantennen, auf ein kreditkartengroßes Board gedruckt. Diese beiden Strahler sind rechtwinklig zueinander angeordnet und über eine sorgfältig geformte Metallfläche auf der Rückseite verbunden. Dieses Layout ist als MIMO (Multi‑Input–Multi‑Output) bekannt, bei dem zwei getrennte Antennen zusammenarbeiten, um über denselben Kanal mehr Information zu senden und zu empfangen. Werden Antennen dicht beieinander platziert, neigen sie dazu, untereinander zu „sprechen“ und den Vorteil zu mindern. Um das zu verhindern, integrierten die Autoren eine Isolationsstruktur in die Massefläche, die unerwünschte Kopplung reduziert, sodass jede Antenne überwiegend ihr eigenes Signal empfängt und nicht das des Nachbarn.

Unerwünschte Frequenzbänder ausblenden

Um die Antenne bestimmte Frequenzen ignorieren zu lassen, frästen die Forschenden kammartige Schlitze in die Metallflächen. Bei den meisten Frequenzen fließt der Strom glatt über das Metall und die Antenne strahlt effizient. Bei einer speziellen Frequenz jedoch resonieren die Schlitze wie kleine Stimmgabeln, fangen Energie ein und löschen die Strahlung; dadurch entsteht eine scharfe Notch, ein ausgeblendetes Band, im Frequenzgang. Mit nur den Schlitzen blockiert die Antenne natürlicherweise Signale um 5,4 Gigahertz, den Bereich vieler WLAN‑Systeme. Messungen und Simulationen zeigen an dieser Stelle einen klaren Einbruch in der Performance, während der Rest des UWB‑Bereichs nutzbar bleibt und das Strahlungsbild weitgehend die erwünschte nahezu rundum gerichtete Form beibehält.

Die Ruhezone mit winzigen Kondensatoren umschalten

Die clevere Wendung dieser Arbeit ist, dass das ausgeblendete Band nicht festgelegt ist. Das Team setzte vier kleine elektronische Bauteile, sogenannte konzentrierte Kondensatoren, über die notched Strukturen. Die Änderung des Kapazitätswerts verschiebt die Resonanzfrequenz der Schlitze und damit die Lage der Notch. Durch passende Wahl der Werte können die Autoren die Ruhezone vom WLAN‑Band bei 5,4 Gigahertz hinunter in das WiMAX‑Band um etwa 3,5 Gigahertz verschieben. Im Grunde lässt sich dieselbe Miniaturantenne so abstimmen, dass sie Störungen mit dem einen oder dem anderen System vermeidet, einfach durch die Wahl oder Bestückung der Kondensatoren auf der Platine. Tests an einem gefertigten Prototyp bestätigten, dass sich die Notch wie beabsichtigt verschiebt, während die beiden Ports gut isoliert bleiben und die Antenne in den übrigen Bereichen ausreichend Signalstärke liefert.

Was das für künftige drahtlose Geräte bedeutet

Für Nicht‑Spezialisten lautet die Kernaussage: Die Autoren haben eine Antenne gebaut, die klein und anpassungsfähig ist. Sie deckt einen weiten Frequenzbereich ab, der für Hochgeschwindigkeitsverbindungen geeignet ist, kann jedoch gezielt schmale Spektrumbereiche ignorieren, die bereits belegt sind – und das für zwei zusammenarbeitende Antennenports auf einer dünnen 40 × 26 Millimeter großen Leiterplatte. Die sehr geringe Wechselwirkung zwischen den Ports und der gemessene moderate Gewinn im Labor deuten darauf hin, dass dieses Design ein solides Bauelement für kompakte Multi‑Antenne‑Radios in Telefonen, Gateway‑Geräten und IoT‑Anwendungen sein könnte. Kurz gesagt: Es ist ein praktischer Schritt hin zu Funkhardware, die die Luftschnittstelle intelligent teilt, statt um sie zu kämpfen.

Zitation: Ali, W., Azeem, M.A. Dual band Notched 2-port UWB MIMO antenna reconfiguration using lumped capacitors. Sci Rep 16, 5265 (2026). https://doi.org/10.1038/s41598-026-35976-7

Schlüsselwörter: Ultra‑Wideband‑Antenne, MIMO, umschaltbare Notch, Funkstörungsunterdrückung, konzentrierte Kondensatoren
