Entwicklung und Untersuchung einer kompakten dualband-zirkularpolarisierten Ultrawideband-Antenne für C‑Band‑ und X‑Band‑Anwendungen

Intelligentere Antennen für eine überfüllte Drahtloswelt

Vom Streamen von Videos in Flugzeugen über die Führung selbstfahrender Autos bis hin zur Verbindung entfernter Sensoren: Das moderne Leben stützt sich stark auf unsichtbare Radiowellen. Mehr Daten drahtlos zu übertragen, ohne Verbindungsabbrüche oder sperrige Hardware, erfordert jedoch Antennen, die kompakt, effizient und tolerant gegenüber Bewegung und Drehung von Geräten sind. Dieser Beitrag beschreibt ein neues winziges Antennendesign, das zuverlässig über einen sehr breiten Frequenzbereich kommuniziert und automatisch Orientierungsänderungen ausgleicht — ein Schritt zu günstigeren, flexibleren Geräten in Radar, Satellitenverbindungen, Wi‑Fi, 5G und darüber hinaus.

Warum die Drehung der Welle wichtig ist

Radiowellen tun mehr, als nur zu schwingen; sie besitzen auch eine Drehung, die Polarisation. Die meisten Antennen senden Wellen, die in einer einzigen flachen Ebene schwingen, sodass bei Drehung eines Telefons oder einer Drohne diese Ebene fehlangepasst wird und das Signal schwächer wird. Bei zirkularer Polarisation dreht sich das elektrische Feld wie eine Korkenzieherbewegung, sodass Rotation deutlich weniger ins Gewicht fällt und Reflexionen an Wänden oder Gebäuden weniger schädlich sind. Zirkular polarisierte Antennen sind daher in Satellitennavigation, Radar, RFID‑Tags und drahtlosen Netzen sehr begehrt, doch sie gleichzeitig kompakt zu halten und über einen sehr breiten Frequenzbereich funktionsfähig zu machen, ist eine langjährige Herausforderung.

Eine winzige Antenne mit großer Reichweite

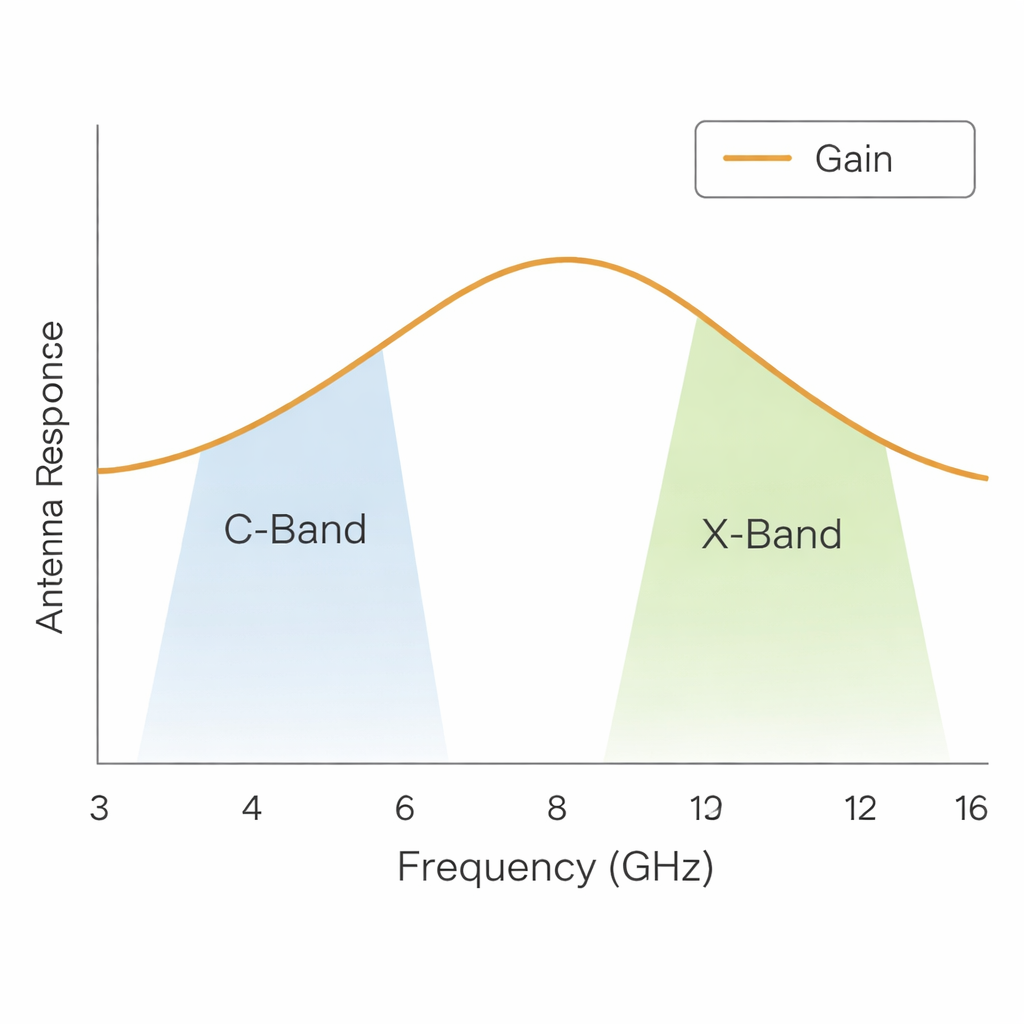

Die Autoren stellen eine Mikrostreifenantenne vor — im Grunde ein dünnes Metallmuster auf einer Leiterplatte — die es schafft, sowohl ultrabreitbandig als auch zirkular polarisiert in zwei wichtigen Bereichen zu sein. Auf preiswertem FR4‑Leiterplattenmaterial mit nur 1,6 Millimetern Dicke gefertigt, ist das fertige Bauteil kleiner als ein Briefmarkenformat und arbeitet von etwa 3,7 bis 15,1 Gigahertz. Dieses einzelne Design deckt damit den Großteil des sogenannten C‑Bands und X‑Bands ab, die für Wetterradar, hochauflösende Bildgebung, einige 5G‑Dienste, Wi‑Fi 6E und Satellitenverbindungen genutzt werden. Innerhalb dieses breiten Spektrums erzeugt die Antenne saubere zirkulare Polarisation in zwei Fenstern, etwa 6,7–8,4 GHz und 8,5–9,5 GHz, und erreicht dabei einen Spitzen‑Gewinn von rund 2,65 Dezibel — beachtlich angesichts des verlustbehafteten, kostengünstigen Substrats.

Metall formen, um Wellen zu formen

Um diese Leistung zu erreichen, setzte das Team nicht auf exotische Materialien, sondern auf sorgfältige Formgebung von Kupfer. Sie begannen mit einer einfachen U‑förmigen Metallspur und einer teilweisen Massefläche, die sich wie eine klassische Schmalbandantenne verhielt. Durch das Schließen des U zu einer Schleife und das Hinzufügen eines zusätzlichen „parasitischen“ Metallstreifens nahe der Massefläche weiteten sie die nutzbaren Frequenzen. Das finale Design ähnelt einer quadratischen Spiral‑Schleife mit zwei kleinen inneren Einkerbungen, kombiniert mit zwei zusätzlichen Metallstücken und einer absichtlich verkürzten Massefläche, die mit zwei kleinen Stummeln versehen ist. Diese zusätzlichen Merkmale lenken die elektrischen Ströme über die Oberfläche subtil, erzeugen zwei gleich große, aber zeitversetzte Komponenten der Welle — genau das, was für zirkulare Polarisation nötig ist — und dehnen gleichzeitig die Impedanzbandbreite, sodass die Antenne über mehr als eine Oktave gut angepasst bleibt.

Den Prototypen auf die Probe stellen

Nach der Dimensionenoptimierung in Simulation fertigten die Forschenden die Antenne und vermessen sie in einer anechoischen (echoarmen) Kammer. Sie verglichen drei Versionen — das anfängliche U‑förmige Patch, eine Zwischenlösung mit Schleife und das finale Design — und verfolgten zentrale Kennwerte: wie stark die Antenne Leistung zum Sender zurückreflektiert, wie sich ihr Gewinn mit der Frequenz ändert und wie nahe ihre Polarisation an der idealen zirkularen Form bleibt. Die fertige Version übertraf deutlich ihre Vorgänger, zeigte die tiefsten Signal‑„Täler“ (Hinweis auf effiziente Strahlung), das breiteste nutzbare Band und Achsverhältniswerte unter 3 Dezibel in den anvisierten zirkular polarisierten Bereichen. Gegenüberstellungen von simuliertem und gemessenem Verhalten stimmten gut überein, was Vertrauen schafft, dass das Konzept trotz der bei hohen Frequenzen bekannten Verluste von FR4 vom Computermodell in echte Hardware übertragbar ist.

Von der Laborplatine zu realen Funksystemen

Weil sie breite Frequenzabdeckung, zwei zirkular polarisierte Bänder, moderaten Gewinn und sehr kompakte Größe auf einer günstigen, standardmäßigen Leiterplatte kombiniert, eignet sich diese Antenne gut für viele praktische Anwendungen. Sie könnte in kompakten Radarsensoren, Satellitenempfängern und datenintensiven Funkverbindungen dienen, die auch bei Drehung oder Biegung der Geräte zuverlässig bleiben müssen, etwa bei Drohnen, Fahrzeugen und Wearables. Einfach ausgedrückt zeigt die Arbeit, wie geschicktes Musterdesign von Metall auf einer kleinen Platine Radiowellen zu breiter, robuster Abdeckung bewegen kann, ohne zu sperrigen oder teuren Strukturen greifen zu müssen — ein wichtiger Schritt zu vielseitigeren und erschwinglicheren drahtlosen Systemen.

Zitation: Kolusu, D., Nanda, S. Developing and examining a compact dual band circularly polarized ultra-wideband antenna covering C-band and X-band applications. Sci Rep 16, 5283 (2026). https://doi.org/10.1038/s41598-026-35607-1

Schlüsselwörter: zirkulare Polarisation, Ultrawideband‑Antenne, C‑Band, X‑Band, Drahtlose Kommunikation
