Dehnungsabhängige Modellierung eines mechano-elektrochemischen Energieerntesystems auf Basis von Kohlenstoff-Nanoröhren-Garn

Bewegung in Strom verwandeln mit winzigen Spiralen

Stellen Sie sich vor, der einfache Akt des Gehens, das Beugen des Ellbogens oder sogar der Herzschlag könnten leise kleine Elektronikgeräte ohne Batterien mit Energie versorgen. Diese Studie untersucht einen neuen Typ von Energieerntemodul aus ultradünnem Kohlenstoff-Nanoröhrengarn, das sich wie eine Feder verdrillt und beim Dehnen Elektrizität erzeugt. Die Forscher zeigen nicht nur, wie diese mikroskopischen Spiralen in einer Flüssigkeitsumgebung funktionieren, sondern entwickeln auch ein praktisches Modell, mit dem Ingenieure ihre Leistung in realen Geräten vorhersagen und optimieren können.

Von Wäldern aus Nanoröhren zu federähnlichen Garnen

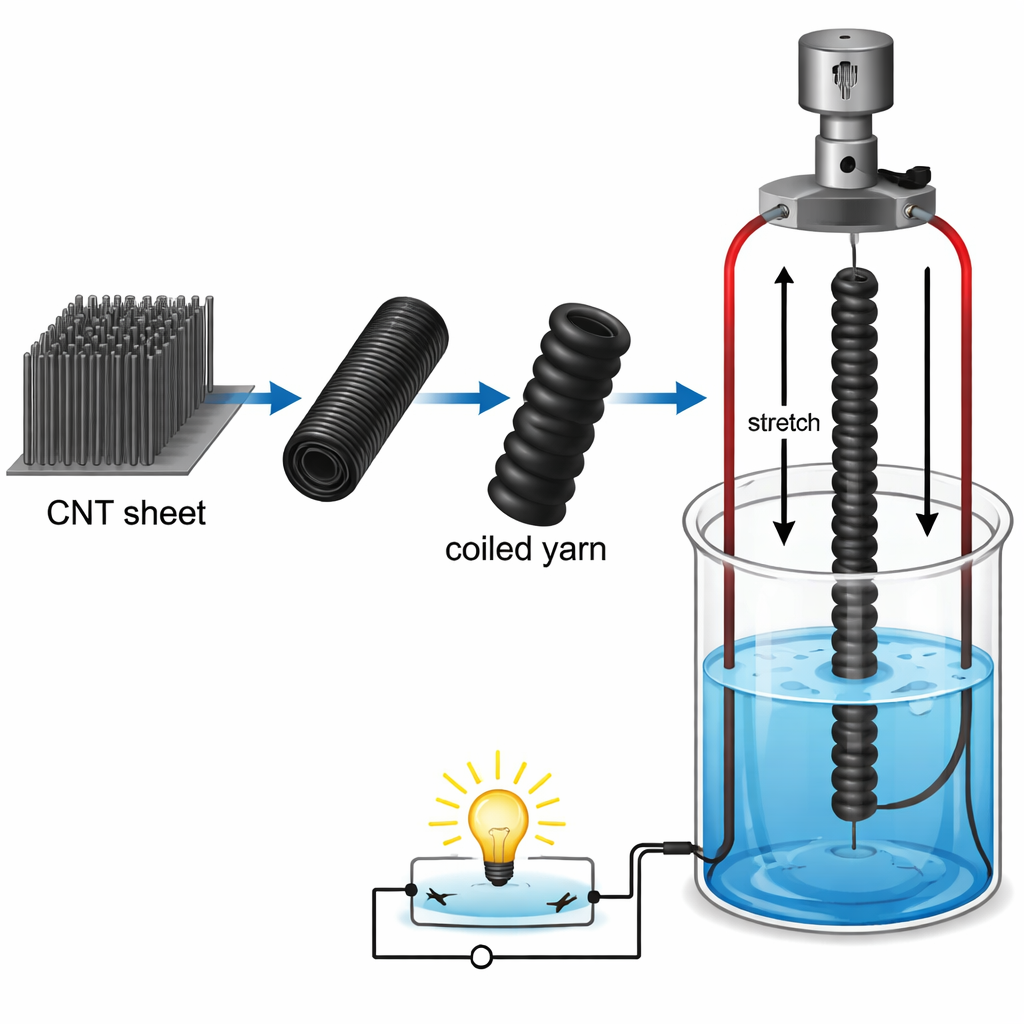

Im Mittelpunkt dieser Arbeit steht eine spezielle Faser aus Kohlenstoff-Nanoröhren – zylindrische Moleküle, die tausendfach dünner sind als ein menschliches Haar. Das Team beginnt mit einem dichten „Wald“ aus vertikal ausgerichteten Nanoröhren, der auf einer Oberfläche gezüchtet wird. Dünne Schichten werden aus diesem Wald herausgezogen und übereinandergelegt, dann zu einem Zylinder aufgerollt und unter Spannung verdrillt, bis sie ein eng gewickeltes Garn bilden, ähnlich einer mikroskopischen Metallfeder. Durch die Wahl der Anzahl gestapelter Schichten können sie ein dünneres Garn (dreischichtiges „Einheitsernte‑Garn“) oder ein dickeres Garn (sechsschichtiges „hochskaliertes Garn“) herstellen, was Durchmesser und Masse der Windung verändert. Diese Garne werden dann in kurze Längen geschnitten und als Elektroden für die Energiegewinnung verwendet.

Wie Dehnen Elektrizität erzeugt

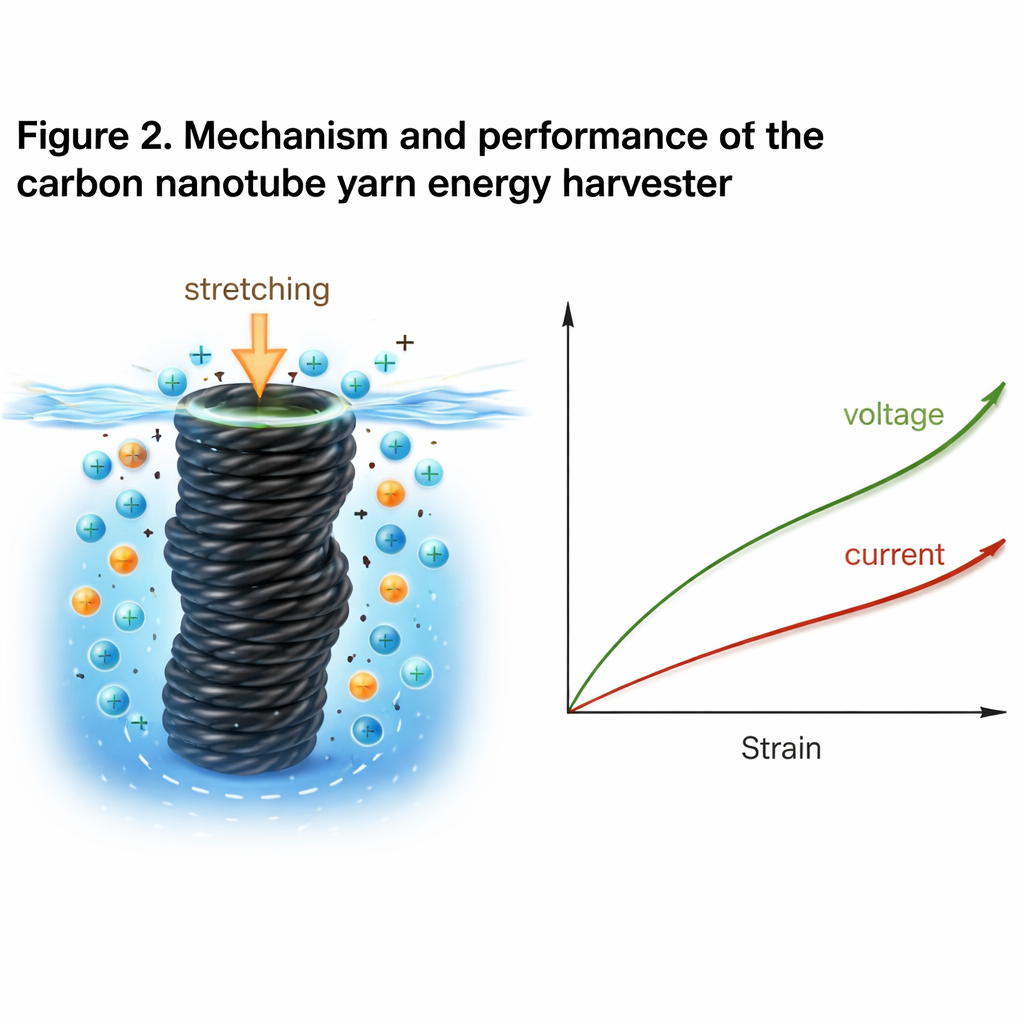

Um Bewegung in Energie umzuwandeln, wird das verdrillte Garn in eine saure Flüssigkeit getaucht und mit anderen Elektroden zu einer elektrochemischen Zelle verbunden. Wenn das Garn von einem Motor gedehnt und losgelassen wird, ordnen sich Ionen in der Flüssigkeit an seiner Oberfläche neu und bilden eine sogenannte elektrische Doppelschicht – eine dünne Region, in der Ladungen getrennt sind. Dies verhält sich wie ein winziger Kondensator, dessen Fähigkeit, Ladung zu speichern, sich mit der Dehnung ändert. Da die Gesamtladung bei schnellem Dehnen nahezu konstant bleibt, führt eine Abnahme der Kapazität zu einem Anstieg der Spannung, gemäß der einfachen Beziehung Q = C × V. Mit anderen Worten: Wenn man am Garn zieht, schrumpft seine effektive Kapazität und die Spannung schwankt nach oben und unten, wodurch mechanische Bewegung direkt in elektrische Energie umgewandelt wird. Experimente zeigen, dass mit steigender Dehnung die Leerlaufspannung zwischen den Spitzen zunimmt, während die Kapazität abnimmt.

Ein Schaltkreisbild aufbauen

Um diese Garn-Erzeuger in realer Elektronik zu verwenden, benötigen Entwickler mehr als rohe Messdaten; sie brauchen ein Schaltkreis-Modell, das in gängige Simulationswerkzeuge eingefügt werden kann. Die Autoren messen, wie das Garn auf Signale über einen weiten Frequenzbereich mit elektrochemischer Impedanzspektroskopie reagiert, wodurch deutlich wird, wie Widerstand, Kapazität und Ionendiffusion zum Gesamtverhalten beitragen. Anschließend stellen sie das Garn mit einer modifizierten Version eines Standardbatteriemodells dar, bekannt als Randles-Schaltkreis. In diesem Bild wird der Erzeuger durch einen Serienwiderstand des Elektrolyts, einen Ladungstransferwiderstand für Oberflächenreaktionen, ein Diffusionselement, das die Ionenbewegung durch Poren beschreibt, und – entscheidend – eine Kapazität beschrieben, die explizit von der mechanischen Dehnung abhängt. Durch Anpassung dieses Modells an die Daten erhalten sie numerische Werte für all diese Elemente und zeigen, dass das Modell die gemessene elektrische Reaktion bei verschiedenen Dehnungen mit einem Fehler von weniger als etwa fünf Prozent reproduziert.

Hochskalieren ohne von vorn zu beginnen

Eine wichtige Frage für den praktischen Einsatz ist, wie sich die Leistung verändert, wenn mehr Nanoröhrenmaterial hinzugefügt wird. Anstatt jede neue Größe neu zu fertigen und zu testen, erarbeiten die Forscher, wie das größere, sechsschichtige Garn zum kleineren, dreischichtigen Verhältnis steht. Geometrische Argumente und Kapazitätsmessungen zeigen, dass das dickere Garn eine größere aktive Fläche im Kontakt mit der Flüssigkeit hat, was seine elektrische Impedanz verringert und den Strom steigert. Die Autoren finden, dass die Impedanz des hochskalierten Garns etwa 70 Prozent der Impedanz des Einheitsernte‑Garns beträgt und seine durchschnittliche geerntete Leistung unter derselben Dehnungsart ungefähr 1,4‑mal höher ist. Mithilfe ihres Schaltkreis-Modells können sie den idealen Lastwiderstand für maximale Leistungsübertragung vorhersagen – etwa 600 Ohm für das kleinere Garn und 400 Ohm für das größere – und diese Vorhersagen mit Experimenten abgleichen.

Warum das für künftige Wearables wichtig ist

Indem ein komplexes, mit Flüssigkeit gefülltes, mechanisch aktives Faser‑System in ein einfaches Netzwerk von Schaltelementen überführt wird, bietet diese Arbeit Ingenieuren ein praktisches Planungswerkzeug für die nächste Generation selbstversorgender Geräte. Das Modell erlaubt Abschätzungen darüber, wie viel Leistung ein bestimmtes Garn‑Erntesystem bei einer gegebenen Dehnung und Frequenz liefern kann und wie viele Nanoröhrenschichten nötig sind, um ein bestimmtes Leistungsziel zu erreichen – ganz ohne wiederholte Versuch‑und‑Irrtum‑Fertigung. Für den Nicht‑Spezialisten ist die Kernbotschaft, dass diese federartigen Kohlenstoff‑Nanoröhrengarne zuverlässig Dehnbewegungen in Elektrizität umwandeln können und dass ihr Verhalten gut genug vorhergesagt werden kann, um sie in tragbare Elektronik, Sensoren und andere kleine Systeme zu integrieren, die eines Tages allein von den Bewegungen des Alltags betrieben werden könnten.

Zitation: Ahn, Y., Moon, J.H., Song, G.H. et al. Strain-dependent modeling of a mechano-electrochemical energy harvester based on carbon nanotube yarn. Sci Rep 16, 5061 (2026). https://doi.org/10.1038/s41598-026-35578-3

Schlüsselwörter: Energiegewinnung, Kohlenstoff-Nanoröhrengarn, tragbare Elektronik, selbstversorgende Sensoren, elektrochemische Geräte
