Diskrete thermische Analyse des E‑Typs Rohrbündel‑Wärmeübertragers

Warum das für alltägliche Energiesysteme wichtig ist

Von Kraftwerken und Schiffen bis zu Chemieanlagen und Rechenzentren transportieren Wärmeübertrager still und zuverlässig Wärme von einem Ort zum anderen und ermöglichen so vieles im modernen Leben. Ingenieure haben jedoch weiterhin Schwierigkeiten, genau vorherzusagen, wie sich Wärme und Temperatur in diesen Geräten verhalten, sobald die Strömungen komplex werden. Dieses Papier stellt eine neue numerische Methode vor, um in einen der gebräuchlichsten industriellen Wärmeübertrager „hineinzuschauen“ und detaillierte Temperatur‑ und Wärmeflusskarten zu erstellen, die sicherere und effizientere Entwürfe ermöglichen können.

Wie ein Rohrbündel‑Wärmeübertrager aussieht

Die Studie konzentriert sich auf E‑Typ Rohrbündel‑Wärmeübertrager, ein Arbeitspferd‑Design, das in vielen Branchen zu finden ist. In diesen Einheiten strömt ein Fluid durch Bündel von Metallrohren, während ein anderes Fluid außen herum in einer größeren Hülle (Shell) fließt. Die Fluide können Wasser, Öl, Kältemittel oder Prozessströme sein und große Wärmemengen transportieren. Ingenieure beschreiben die Leistung üblicherweise mit kompakten Formeln, die den Wärmeaustauscher nahezu als Blackbox behandeln und Mittelwerte statt lokaler Details verwenden. Diese traditionellen Methoden funktionieren gut bei einfachen, gleichmäßigen Temperaturverläufen, können aber versagen, wenn Strömungen umschlagen, Stoffeigenschaften stark temperaturabhängig sind oder wenn Designer genau wissen müssen, wo thermische Spannungen oder kritische „Pinch“-Bereiche auftreten.

Eine neue Art, das Problem in kleinere Teile zu schneiden

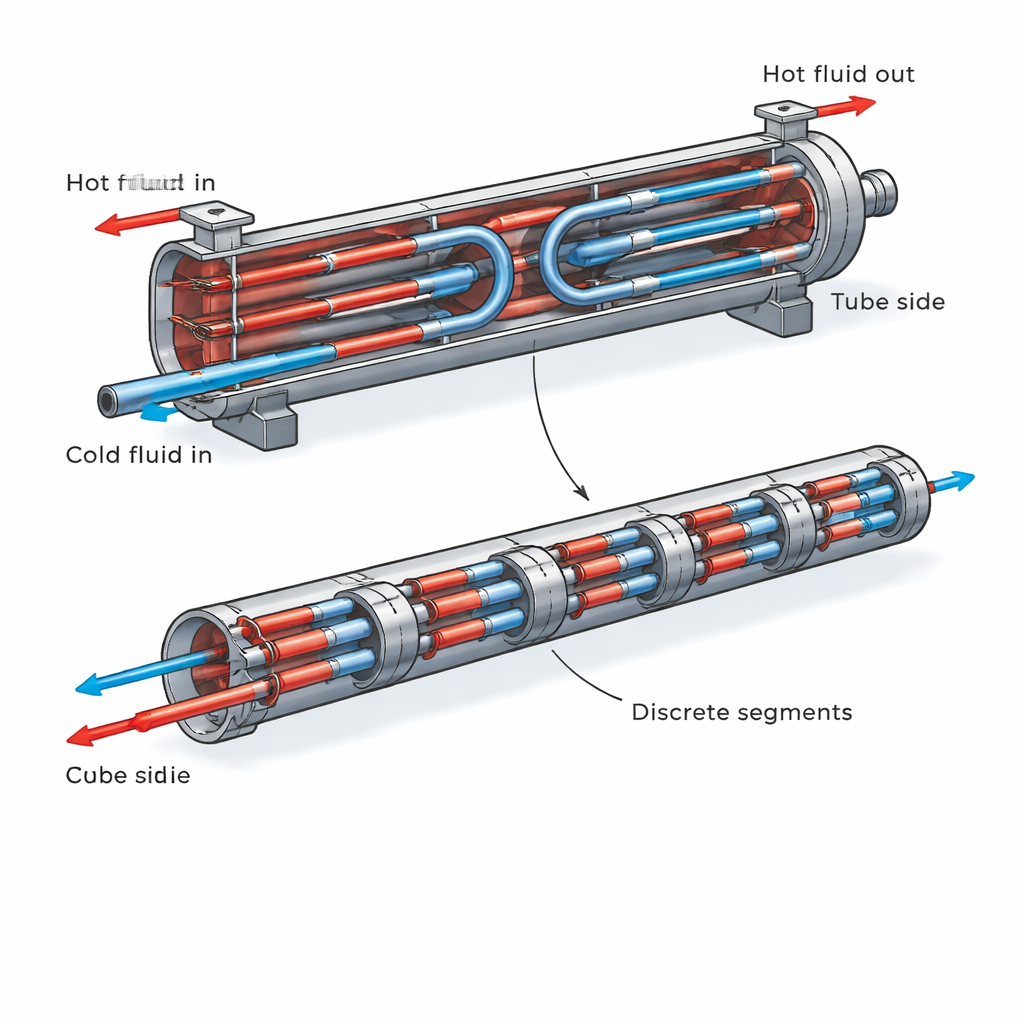

Die Autoren passen eine Technik namens Discrete Sub‑Heat Exchanger (DSHE) an und erweitern sie. Anstatt den Wärmeübertrager als eine einzige Einheit zu behandeln, teilen sie ihn in viele kleine Abschnitte entlang seiner Länge. Jedes Teil verhält sich wie ein winziger, einfacher Wärmeübertrager mit parallelem oder gegenläufigem Durchfluss der beiden Fluide. Durch Anwendung bekannter Effectiveness‑NTU‑Formeln auf jedes kleine Segment und schrittweises Aktualisieren der Temperaturen baut die Methode ein vollständiges Bild davon auf, wie sich Temperaturen und Wärmefluss von Einlass zu Auslass sowohl auf der Rohrseite als auch auf der Shell‑Seite ändern. Dabei werden zwei wesentliche dimensionslose Größen fest gehalten: NTU, das grob misst, wie viel Wärmeübertragungsfläche verfügbar ist, und das Wärmekapazitätsverhältnis, das vergleicht, wie leicht sich jedes Fluid in der Temperatur ändern lässt.

Temperaturüberschreitungen und umgekehrter Wärmestrom

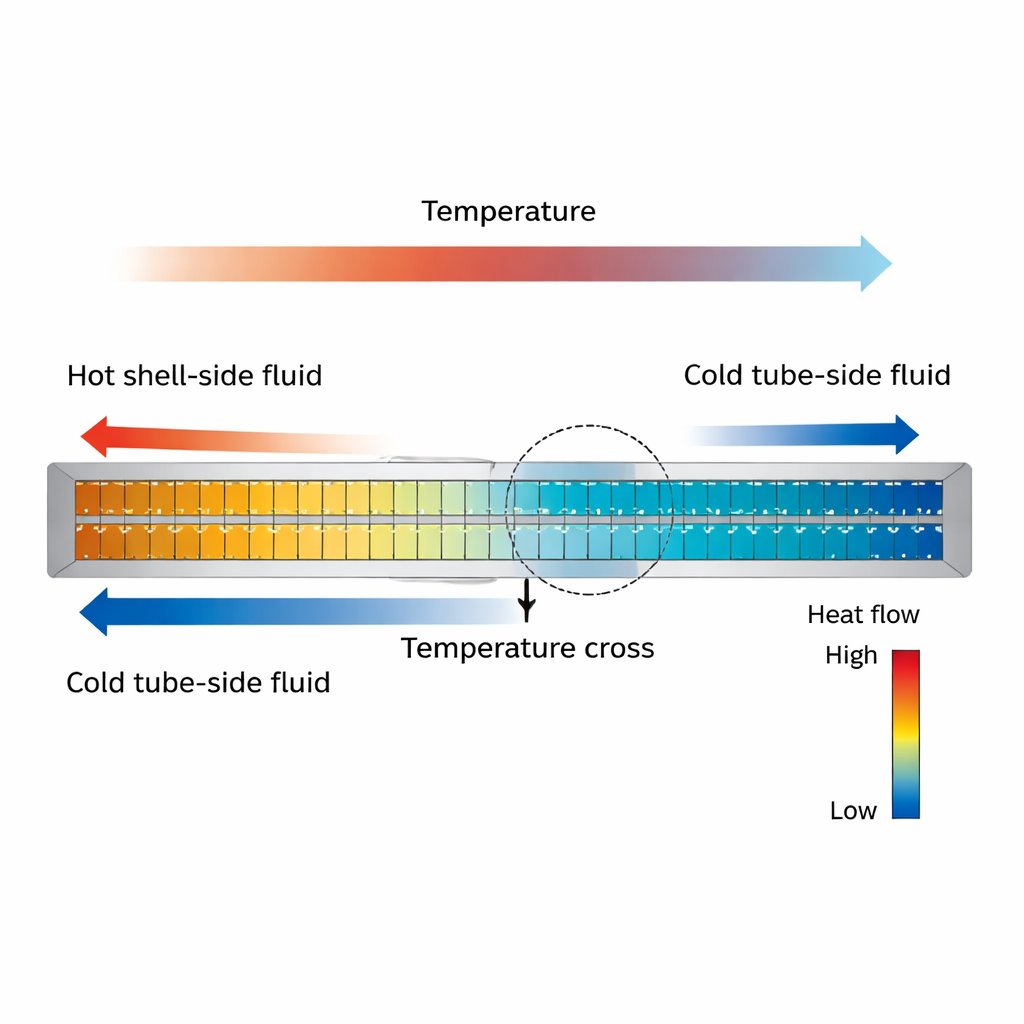

Um die DSHE‑Methode zu prüfen, simulieren die Forschenden zwei reale Entwurfsfälle aus der Literatur. Im ersten Fall sind die Temperaturänderungen moderat und das heiße Fluid bleibt überall wärmer als das kalte Fluid — eine relativ ruhige Situation. Im zweiten Fall ist der Wärmeaustauscher stärker (höheres NTU) und das kalte Fluid wird so stark erwärmt, dass es an einem Punkt entlang der Länge tatsächlich wärmer wird als das Fluid auf der Shell‑Seite. Dieses „Temperaturkreuzen“ führt zu Abschnitten, in denen Teile des Wärmestroms gegenüber dem Rest des Geräts umgekehrt sind. Die DSHE‑Methode erfasst dieses Verhalten klar und liefert eindimensionale Temperaturprofile, farbige Temperaturkarten und Wärmeübertragskarten, die zeigen, wo Wärme vorwärts fließt, wo sie schwächer wird und wo sie kurzzeitig umkehrt.

Wie genau und effizient ist die neue Methode?

Da das DSHE‑Modell numerisch ist, prüfen die Autoren sorgfältig seine Zuverlässigkeit. Sie vergleichen die vorhergesagte Gesamtwirksamkeit (wie viel des theoretisch möglichen Wärmetransfers erreicht wird) mit bekannten analytischen Formeln für denselben Wärmeaustauschertyp. Für beide Testfälle sind die Unterschiede extrem klein, oft im Bereich von einem Teil pro Million oder besser. Sie zeigen, dass eine höhere Anzahl diskreter Segmente die Ergebnisse glättet und genauer macht, aber auch die Rechenzeit erhöht. Durch systematische Sensitivitätsstudien kartieren sie, wie der numerische Fehler mit NTU und dem Wärmekapazitätsverhältnis der Fluide wächst und wie er schrumpft, wenn mehr Segmente verwendet werden. Außerdem identifizieren sie eine praktische Konvergenzprüfung basierend auf dem ersten Hauptsatz der Thermodynamik: Die numerische Lösung wird nur akzeptiert, wenn die insgesamt vom einen Fluid aufgenommene Wärme innerhalb einer sehr engen Toleranz mit der vom anderen verloren gegangenen Wärme übereinstimmt.

Was das für Entwurf und Betrieb bedeutet

Für Nicht‑Spezialisten ist die zentrale Botschaft, dass diese Methode einen komplexen Wärmeübertrager aus einer undurchsichtigen Box in ein durchsichtiges Bauteil verwandelt. Planer können nun detaillierte interne Temperatur‑ und Wärmeflusskarten erzeugen, ohne für jede Strömungsanordnung neue analytische Formeln ableiten zu müssen. Das ermöglicht eine bessere Identifikation gefährlicher Hitze‑ oder Kaltstellen, die Lokalisierung von Bereichen, in denen thermische Spannungen die mechanische Integrität gefährden könnten, und die Festlegung, wo Verbesserungen zur Leistungssteigerung sinnvoll sind. Die Arbeit legt die Grundlage, denselben diskreten Ansatz auf noch komplexere Wärmetauscher und auf anspruchsvolle Bedingungen wie Zweiphasen‑ oder überkritische Strömungen anzuwenden und so effizientere und zuverlässigere Energiesysteme zu unterstützen.

Zitation: Bayramoğlu, K., Kaya, I. & Ust, Y. Discrete thermal analysis of the E–type shell–and–tube heat exchanger. Sci Rep 16, 5281 (2026). https://doi.org/10.1038/s41598-026-35215-z

Schlüsselwörter: Wärmeübertrager, Rohrbündel, thermische Modellierung, numerische Simulation, Temperaturprofile
