Entwurf eines verlustarmen Mikrostreifen-Lowpass-Bandpass-Triplexers mit eng beieinanderliegenden Kanälen für moderne HF-Kommunikationssysteme

Warum das Aufteilen von Funksignalen wichtig ist

Jedes Mal, wenn Ihr Telefon, ein intelligenter Sensor oder ein kabelloses Ladegerät drahtlos kommuniziert, müssen verschiedene Funksignale sich denselben kleinen Bereich der Hardware teilen. Ingenieure benötigen Methoden, um diese Signale nach Frequenz ordentlich zu trennen, damit ein Gerät gleichzeitig empfangen, senden und sogar verbliebene Energie ernten kann, ohne dass sich die Kanäle gegenseitig stören. Dieses Papier stellt einen sehr kompakten Hochfrequenzschaltkreis vor, einen sogenannten Lowpass-Bandpass-Triplexer, der genau dies für drei eng beieinanderliegende Frequenzbänder leisten kann, wie sie in modernen Kommunikations- und Energiegewinnungssystemen verwendet werden.

Eine dreispurige Autobahn für Funksignale

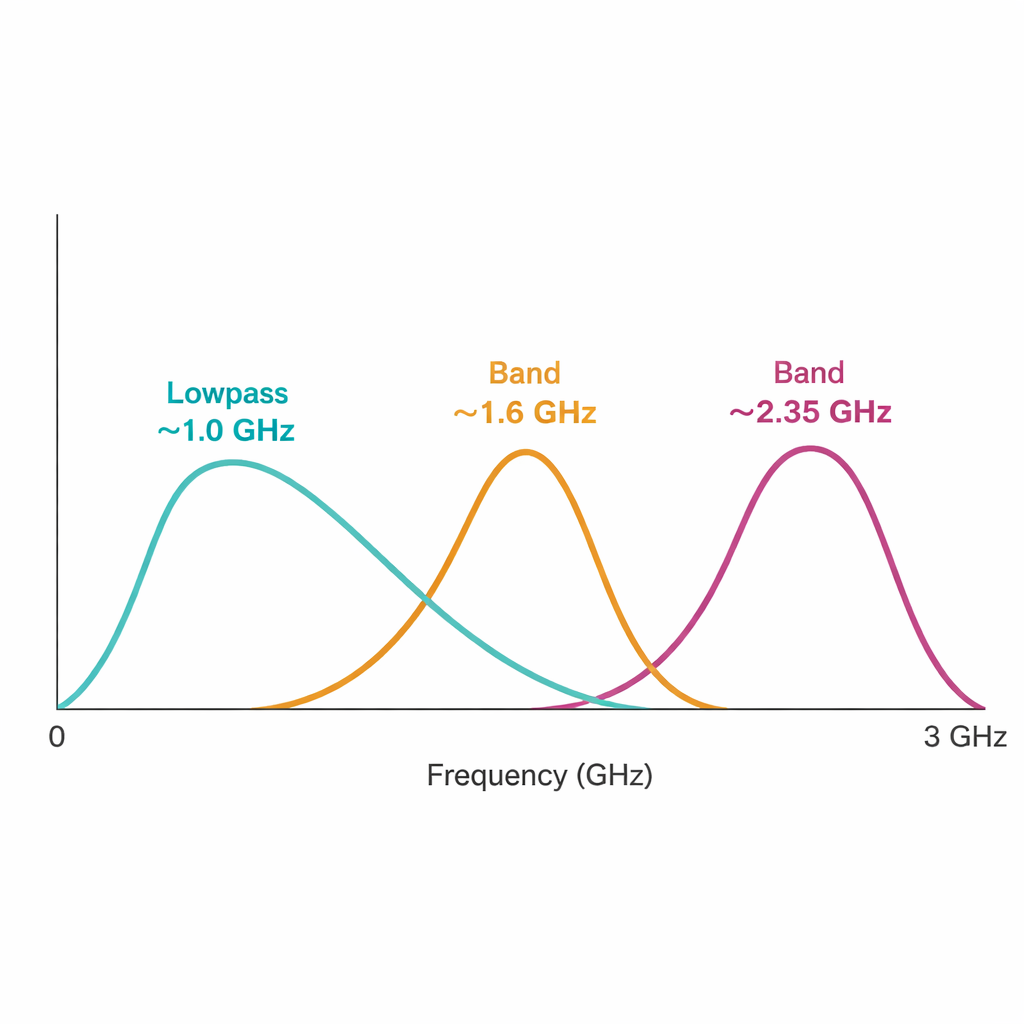

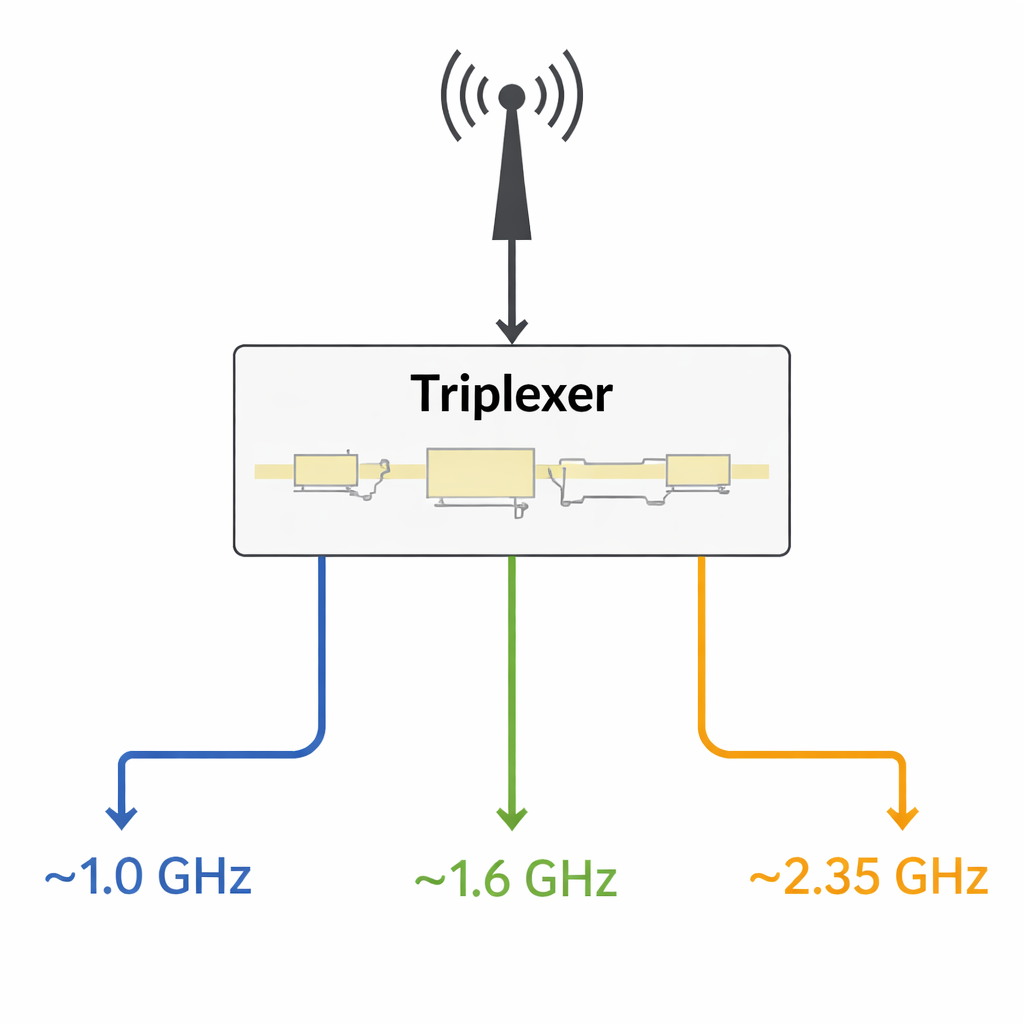

Die Autoren entwerfen einen Mikrostreifen-Triplexer, eine flache Schaltung auf einer dünnen Platine, die Signale von einem gemeinsamen Anschluss in drei Frequenzspuren aufteilt. Eine Spur ist ein Lowpass-Pfad, der alle Signale bis etwa 1,02 GHz passieren lässt, während die beiden anderen Bandpasspfade um 1,6 GHz bzw. 2,35 GHz zentriert sind. Diese Bänder liegen im populären Mittelband, das von 5G-Netzen und drahtlosen Energiesystemen genutzt wird. Bemerkenswert ist, dass die drei Kanäle ungewöhnlich dicht beieinander liegen, der Schaltkreis dennoch sehr geringe Signalverluste und -lecks aufweist und das alles auf einer Fläche von nur etwa 0,02 Quadratleitwellen—sehr klein nach HF-Maßstäben.

Bausteine hinter der winzigen Schaltung

Um dies zu erreichen, beginnen die Forscher mit einem einfachen, aber sorgfältig gewählten Baustein: einem Lowpass-Filter, das aus einer schmalen Leitungsstrecke besteht, die periodisch mit kleinen metallischen „Patch-Zellen“ belastet ist. Sie beschreiben diese Struktur mit einem Ersatzschaltbild aus Induktivitäten und Kapazitäten, was ihnen ermöglicht, Gleichungen für die Grenzfrequenz des Filters aufzustellen. Durch Erhöhen der Patch-Kapazitäten können sie die benötigten induktiven Leitungsabschnitte verkürzen und so das Layout miniaturisieren, während die Grenzfrequenz bei etwa 1,02 GHz erhalten bleibt. Da die Analyse außerdem unerwünschte Oberschwingungen—spuriose Durchlassbänder bei höheren Frequenzen—unterdrückt, liefert der Lowpass-Abschnitt eine saubere Grundlage für zusätzliche Kanäle.

Hinzufügen abgestimmter Seitenzweige für zusätzliche Bänder

Die zweiten und dritten Kanäle werden erzeugt, indem resonante Seitenzweige bzw. Bandpassresonatoren an die Lowpass-Leitung angefügt werden. Jeder Resonator verhält sich wie ein abgestimmter Schaltkreis, der nur eine schmale Frequenzspanne stark durchlässt—etwa um 1,6 GHz im ersten und 2,35 GHz im zweiten Fall—während er für andere Frequenzen „unsichtbar“ erscheint. Die Autoren leiten erneut ein vereinfachtes Schaltbild her und zeigen, dass eine Erhöhung der Resonatorkapazität es erlaubt, die induktiven Leitungsabschnitte zu verkürzen, ohne die Ziel­frequenz zu verschieben, was zur Miniaturisierung beiträgt. Zwei solcher resonatorbestückter Abschnitte werden zunächst als getrennte Zweikanal-Schaltungen (Diplexer) realisiert und anschließend zu dem endgültigen Dreikanal-Triplexer kombiniert, ohne zusätzliche Durchkontaktierungen zur Masse zu verwenden, die unerwünschte parasitäre Effekte einführen könnten.

Feinabstimmung von Leistung durch Simulation und Messung

Mit kommerzieller elektromagnetischer Simulationssoftware optimiert das Team eine Handvoll zentraler Leitungs­längen, um drei konkurrierende Ziele auszubalancieren: geringe Verluste, starke Trennung zwischen den Kanälen und kompakte Bauweise. Kleine Änderungen dieser Abmessungen können Durchlassbänder verschieben oder abschwächen, und die Autoren kartieren, wie jeder Parameter die Antwort beeinflusst. Anschließend fertigen sie den Schaltkreis auf einem verlustarmen Substrat an und messen sein Verhalten mit einem präzisen Vektor-Netzwerkanalysator. Die gemessenen Einfügungsdämpfungen—also wie viel Signal absorbiert oder zurückgeworfen statt weitergeleitet wird—liegen bei nur 0,4 dB, 0,19 dB und 0,11 dB in den drei Kanälen, wobei die Rückreflexionen an jedem Anschluss unter −18 dB gehalten werden, was bedeutet, dass fast die gesamte eingehende Leistung dorthin gelangt, wo sie hingehört. Schädliche Signalstreuung zwischen je zwei Ausgängen bleibt im Betriebsbereich besser als etwa −19 dB.

Was das für zukünftige Funkgeräte bedeutet

Einfach gesagt wirkt der vorgeschlagene Triplexer wie ein außerordentlich ordentlicher Dreifachteiler, der eng gepackte Funkkanäle mit sehr geringem Energieverlust und auf sehr kleiner Fläche separieren kann. Im Vergleich zu früheren Entwürfen bietet er deutlich geringere Verluste, bessere Anpassung und einen kleineren Fußabdruck, und das bei engerer Kanalabstände. Diese Kombination macht ihn attraktiv für dichte HF-Vorstufen in 5G-Basisstationen, Internet-of-Things-Knoten und drahtlosen Energieernteschaltungen, wo Platz begrenzt, aber Effizienz und Signalqualität entscheidend sind. Der Designansatz—klare Schaltmodellierung zur Führung der Miniaturisierung und anschließende Verfeinerung durch sorgfältige Optimierung—liefert zudem einen Fahrplan für Ingenieure, die noch mehr Frequenzkanäle in die kompakten Funkgeräte von morgen packen möchten.

Zitation: Yahya, S.I., Zubir, F., Nouri, L. et al. Design of a Low-Loss microstrip Lowpass-Bandpass triplexer with closely spaced channels for modern RF communication systems. Sci Rep 16, 4886 (2026). https://doi.org/10.1038/s41598-026-35043-1

Schlüsselwörter: Mikrostreifen-Triplexer, Lowpass-Bandpass-Filter, 5G HF-Vorverstärker, Multiband-Funk, drahtlose Energiegewinnung
