Hochselektiver SIW-Bandpassfilter mit flexiblem Bandbreite und Übertragungsnull für 5G-Anwendungen

Warum dieses winzige Bauteil für starke 5G-Signale wichtig ist

Während Mobilfunknetze auf höhere Geschwindigkeiten und mehr vernetzte Geräte zusteuern, wird die Hardware, die Funksignale reinigt und formt, zunehmend entscheidend — bleibt aber weithin unsichtbar. Dieses Papier konzentriert sich auf einen kleinen, aber unverzichtbaren Baustein: den Bandpassfilter, der 5G-Systemen hilft, genau den richtigen Ausschnitt des Funkspektrums herauszufiltern und unerwünschtes Rauschen sowie Störungen zu unterdrücken. Indem die Autoren den Energiefluss innerhalb eines kompakten, metallausgekleideten Kanals auf einer Leiterplatte neu denken, zeigen sie, wie sich Filter herstellen lassen, die präzise, flexibel und praktikabel für die Massenproduktion von 5G-Geräten sind.

Wellenführung auf einer flachen Leiterplatte

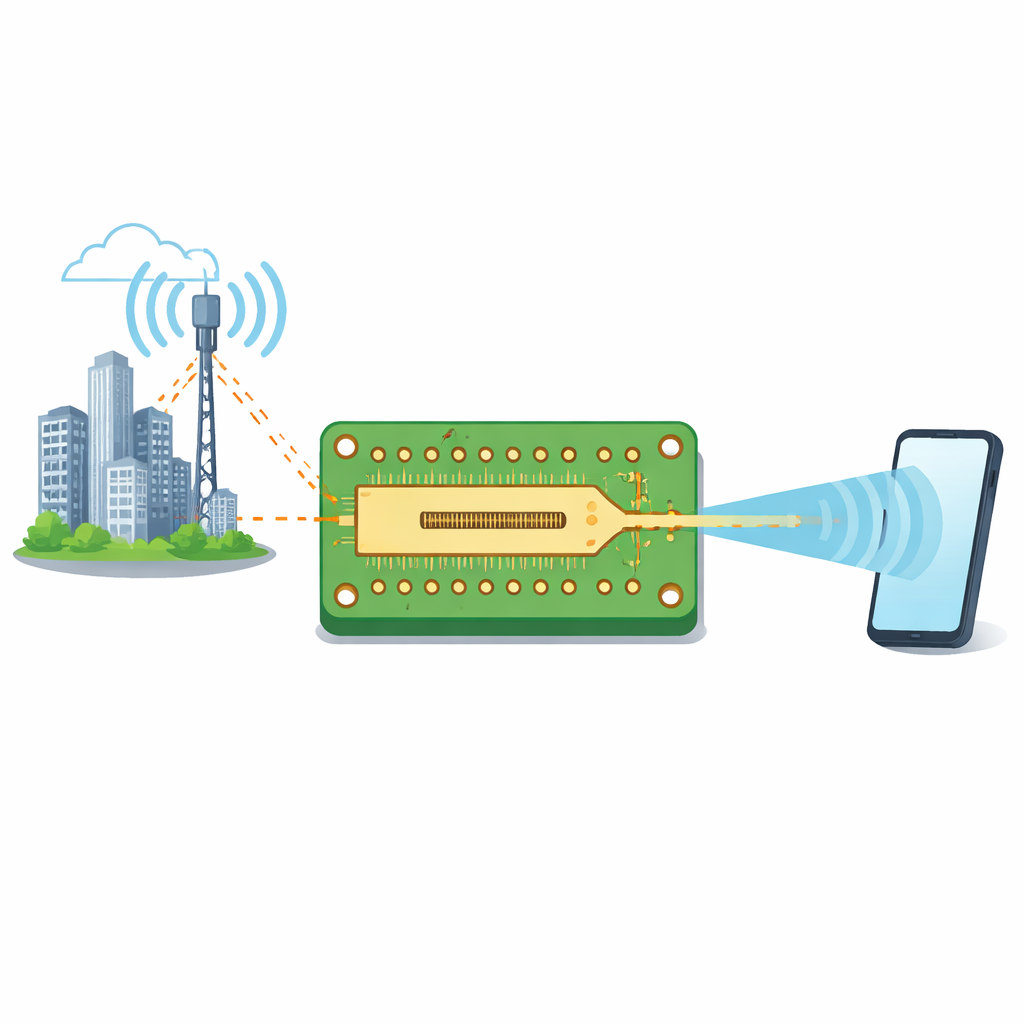

Herkömmliche Hochfrequenz-Hardware steht vor einem Kompromiss. Massive Metallwellenleiter übertragen Signale mit geringen Verlusten und hoher Leistung, sind aber teuer und schwer zu integrieren. Flache Übertragungsleitungen, die auf Leiterplatten gedruckt werden, sind günstig und kompakt, weisen aber höhere Verluste auf und verschlechtern ihre Leistung, wenn die Frequenzen in die für 5G genutzten Millimeterwellenbereiche steigen. Eine als substrate-integrated waveguide (SIW) bekannte Technologie bietet einen Mittelweg: Reihen von Metallstiften, die in eine Leiterplatte eingebettet sind, imitieren die Wände eines hohlen Metallrohrs und bilden einen verlustarmen Pfad für elektromagnetische Wellen, während alles in einem flachen, herstellbaren Format verbleibt. Damit ist SIW eine attraktive Plattform für Filter, die zuverlässig um 27 GHz und darüber arbeiten müssen.

Eine schmale Durchlasszone mit intelligenter Geometrie formen

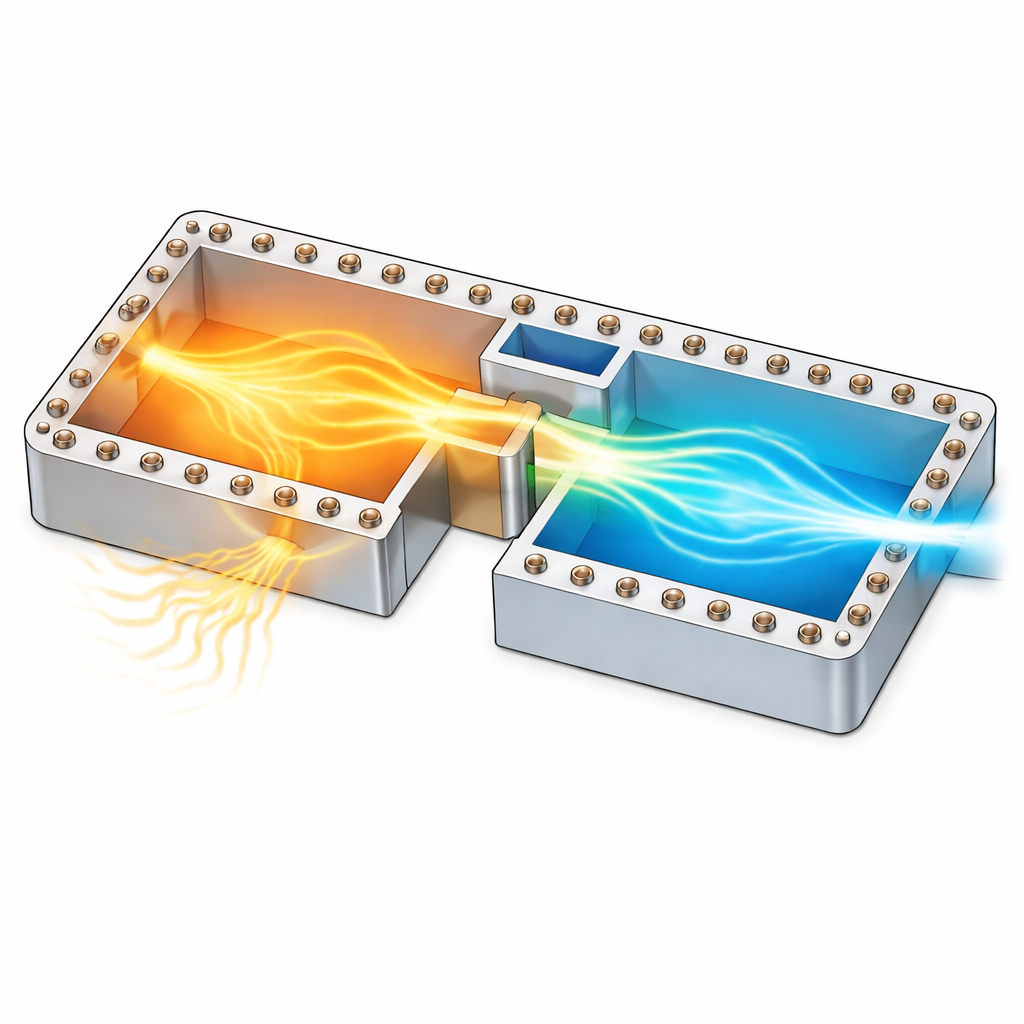

Die Autoren schlagen eine neue Methode vor, um Energie zwischen SIW-Hohlräumen zu koppeln, indem sie einen schmalen Kanal, einen rechteckigen Schlitz in der oberen Metalllage und einen einzelnen Metallpfosten nahe diesem Schlitz kombinieren. Zusammen wirken diese Elemente wie eine sorgfältig abgestimmte Mischung aus Kapazität und Induktivität, die steuert, welche Frequenzen durchgelassen oder unterdrückt werden. Der Filter ist so ausgelegt, dass er in einem bestimmten inneren Schwingungsmuster des Wellenleiters arbeitet, und die Geometrie ist so angeordnet, dass die stärksten elektrischen Feldlinien den Schlitz und den Pfosten kreuzen. Diese Anordnung legt nicht nur die Breite des nutzbaren Frequenzbands fest, sondern erzeugt auch scharfe Kerben, sogenannte Übertragungsnullen, die tiefe Löcher in die unerwünschten Bereiche direkt außerhalb des Bands schneiden.

Stellschrauben für Ingenieure

Eine Stärke des Designs liegt darin, dass es den Ingenieuren klare, unabhängige „Stellschrauben“ bietet, um verschiedene Eigenschaften des Filters zu justieren, ohne ihn neu aufbauen zu müssen. Die Breite des Schlitzes beeinflusst überwiegend den kapazitiven Anteil der Kopplung: Durch Verbreitern oder Verengen lässt sich das Durchlassband verbreitern oder schmälern, und die Kerbe auf der oberen Seite kann verschoben werden, während die untere Bandkante nahezu unverändert bleibt. Die Position des Metallpfostens im schmalen Pfad steuert den induktiven Anteil, der die untere Bandkante verschiebt und die Bandbreite verändert, aber die Kerzenfrequenz nahezu unbeeinflusst lässt. Ein dritter geometrischer Parameter verändert, wie der Pfosten relativ zum Schlitz sitzt; das ermöglicht die gleichzeitige Abstimmung von Kerbe und Bandbreite, während das Band in der Mitte auf der gleichen Frequenz bleibt. Mithilfe von Simulationen kartieren die Autoren, wie jede Dimension wichtige Leistungskennzahlen beeinflusst, und liefern damit ein praktikables Rezept für kundenspezifische Filterdesigns.

Von der Simulation zur funktionierenden 5G-Hardware

Um zu zeigen, dass das Konzept in realer Hardware funktioniert, fertigt das Team und misst zwei verschiedene Filter auf einem standardisierten, verlustarmen Leiterplattenmaterial. Das erste verwendet eine einfache „inline“-Anordnung, bei der die Energie direkt von Eingang zu Ausgang durch zwei Hauptresonatoren und den zentralen Kopplungsbereich fließt. Diese Version ist um 27,12 GHz zentriert, lässt ein schmales Band mit etwa 5 Prozent relativer Breite passieren und erzeugt eine starke Kerbe direkt oberhalb des Durchlassbands, was zu einem steilen Abfall und hoher Unterdrückung von höherfrequenter Störung führt. Der zweite Filter ordnet dieselben Bausteine in einer Kreuzkopplung an, bei der das Signal auf mehreren Pfaden laufen kann, die bei bestimmten Frequenzen auslöschen. Dieses Design fügt eine zweite Kerbe unterhalb des Durchlassbands hinzu und erzielt so scharfe Flanken auf beiden Seiten, bei gleichzeitig niedrigen Verlusten und ähnlicher Bandbreite.

Was das für zukünftige 5G-Ausrüstung bedeutet

Vereinfacht gesagt zeigt diese Arbeit, wie ein sorgfältig gestaltetes Stück Metall und Dielektrikum auf einer einlagigen Leiterplatte als präziser Türsteher für 5G-Signale dienen kann. Durch die Kombination eines schmalen Kanals, eines Schlitzes und eines Pfostens in einer kompakten SIW-Resonatorstruktur erreichen die Autoren Filter, die leicht zu fertigen, hochselektiv und auf verschiedene Spezifikationen abstimmbar sind. Solche Filter eignen sich gut für Millimeterwellen-5G-Frontends, wo sie Funkgeräten ermöglichen, Kanäle flexibler auszuwählen, Störungen effizient zu unterdrücken und dennoch in die engen Platz- und Kostenbeschränkungen moderner Funkinfrastruktur und Geräte zu passen.

Zitation: Mishra, G.K., Pandey, H.K. & Pathak, N.P. High selective SIW bandpass filter with flexible bandwidth and transmission zero for 5G application. Sci Rep 16, 9639 (2026). https://doi.org/10.1038/s41598-025-34655-3

Schlüsselwörter: 5G-Millimeterwelle, Bandpassfilter, substratintegrierte Wellenleiter, Übertragungsnull, HF-Vorverstärker-Design
