Feld-einstellbare Ladungseinschließung in III–V-geschichteten Nanodraht-Array-Supergittern

Warum winzige Drähte und elektrische Felder wichtig sind

Die schnellsten Chips, Sensoren und lichtbasierten Geräte von heute beruhen zunehmend auf Strukturen, die so klein sind, dass sich Elektronen eher wie Wellen denn wie Teilchen verhalten. Diese Studie untersucht, wie einfache elektrische Felder genutzt werden können, um zu steuern, wo sich diese Elektronen innerhalb von Wäldern aus ultradünnen Halbleiter-„Drähten“ bevorzugt aufhalten. Indem gezeigt wird, dass Ladungen auf Abruf verschoben, zusammengequetscht und in bestimmten Schichten geparkt werden können, weist die Arbeit auf zukünftige Elektronik- und Photonikkomponenten hin, die nach der Fertigung umprogrammiert werden können statt bereits im Werk festgelegt zu sein.

Stapel nanoskaliger Schienen für Elektronen

Die Forscher konzentrieren sich auf eine spezielle Art von Material aus Galliumarsenid und Aluminium-Galliumarsenid, beide weit verbreitet in Hochgeschwindigkeits-Elektronik und Lasern. Statt eines flachen Films betrachten sie viele schmale Rippen — Nanodrähte — die nebeneinander auf einer Kristalloberfläche wachsen und dann in vertikalen Stapeln wiederholt werden, wie mehrere Ebenen von Eisenbahnschienen für Elektronen. Diese periodische Schichtung bildet ein sogenanntes Supergitter, wobei das Muster hier quer über und zwischen einzelnen Drähten verläuft statt entlang eines einzigen. Da sich die Nanodrähte während des Wachstums selbst anordnen, lässt sich die Gesamtstruktur ohne die mühsamen Strukturierungsschritte herstellen, die in der Standard-Chipherstellung erforderlich sind.

Ein vereinfachtes, aber realistisches Bild der Elektronenbewegung

Die direkte Simulation der Bewegung und gegenseitigen Abstoßung vieler Elektronen in diesen komplexen Stapeln würde selbst leistungsfähige Rechner überfordern. Stattdessen bauen die Autoren ein reduziertes, aber sorgfältig kalibriertes Modell, das zwei repräsentative Elektronen verfolgt. Sie geben diesen Elektronen eine effektive Masse, die zu Galliumarsenid passt, fassen sie in einem Gitter rechteckiger Kanäle zusammen, das reale Nanodrahtdimensionen nachahmt, und lassen sie über eine „abgeschirmte“ Kraft miteinander wechselwirken, die die Anwesenheit anderer Ladungen im Material berücksichtigt. Anschließend lösen sie die quantenmechanischen Gleichungen, die beschreiben, wie sich die Elektronen ausbreiten, zwischen benachbarten Drähten tunneln und auf ein quer durch den Stapel angelegtes elektrisches Feld reagieren.

Von geteilten Autobahnen zu fixierten Ladungsschichten

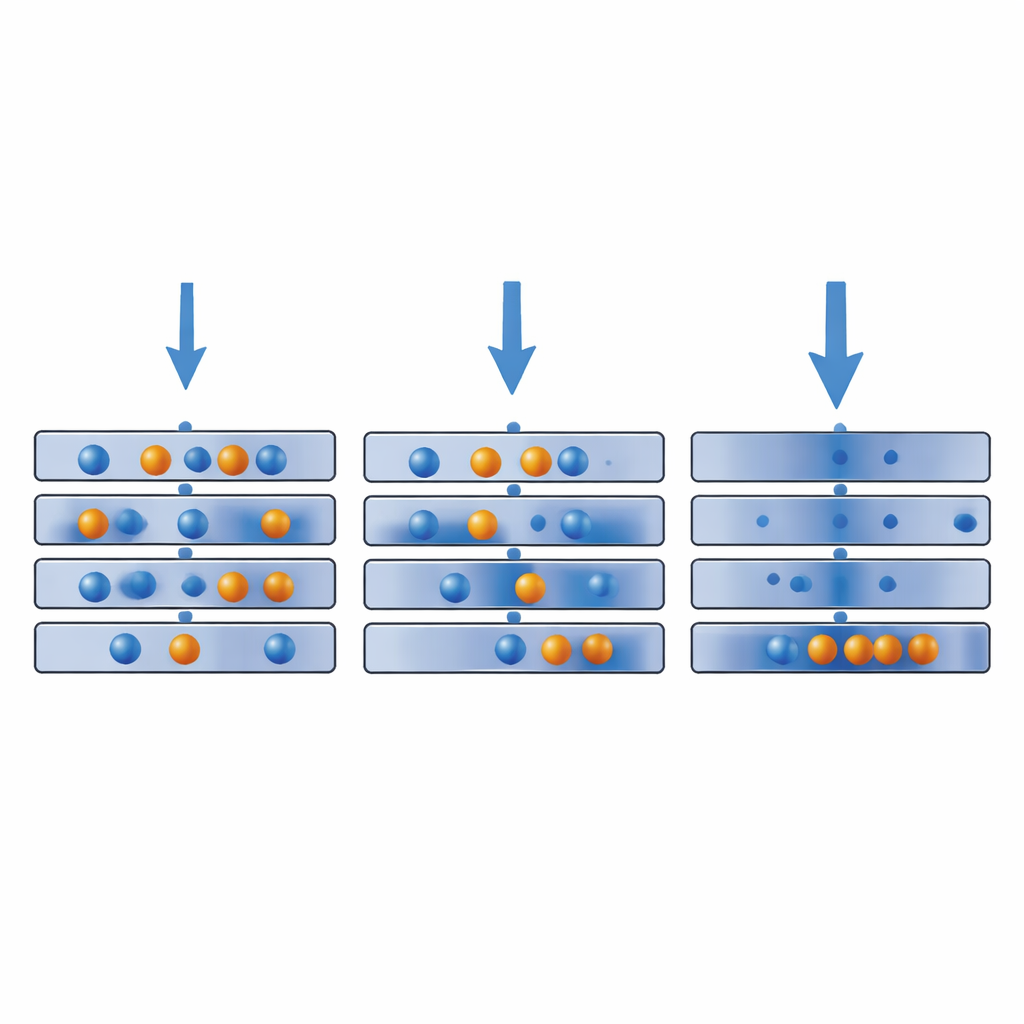

Ohne angelegtes Feld können die Elektronen zwischen den Schichten tunneln und Energiebereiche — sogenannte Minibänder — bilden, die es ihnen erlauben, sich relativ frei durch den vertikalen Stapel zu bewegen. Durch Veränderung grundlegender Designparameter wie der Breite jedes Drahtes oder der Dicke der Barrieren zwischen den Schichten zeigen die Forscher, dass diese Minibänder breiter oder schmaler und energetisch nach oben oder unten verschoben werden können — ähnlich dem Abstimmen von Spuren auf einer elektronischen Autobahn. Wird ein transversales elektrisches Feld hinzugefügt, kippt die Landschaft allmählich: bei geringen Feldstärken verändern sich die Energiepegel kaum, doch mit zunehmendem Feld verschieben und verbreitern sich die Minibänder, und die Elektronenwahrscheinlichkeit läuft allmählich von den oberen zu den unteren Schichten ab. Bei starken Feldern hören die Elektronen auf, sich wie gemeinsame Reisende in einem Band zu verhalten, und sammeln sich stattdessen in schmalen Ladungstaschen am unteren Ende der Struktur.

Wenn Elektronen sich gegenseitig zurückdrängen

Das Modell erfasst auch, dass Elektronen einander abstoßen. Bei geringer Gesamtdichte ist diese Abstoßung weniger gut abgeschirmt und wird wichtiger. Die Berechnungen zeigen, dass sich selbst ohne externes Feld zwei Elektronen entlang der Länge eines Nanodrahts tendenziell etwas Abstand halten und Muster bilden, die an winzige kristalline Anordnungen erinnern. Schaltet man ein Feld ein, schrumpfen und verschieben sich diese durch Wechselwirkungen getriebenen Muster in Richtung der unteren Schichten, da der elektrische Zug mit dem Bestreben der Elektronen, auseinander zu bleiben, konkurriert. Das Ergebnis ist eine vielfältige Palette an Ladungsanordnungen, die sich sowohl in vertikaler als auch in längsgerichteter Richtung allein durch Einstellen der Feldstärke umformen lassen.

Auf dem Weg zu umprogrammierbaren Nano-Optoelektronik-Bauelementen

Insgesamt zeigt die Studie, dass selbstassemblierte Stapel von Halbleiter-Nanodrähten als feld-einstellbare Behälter für Elektronen fungieren können und dabei sanft zwischen ausgedehnten Leitpfaden und stark lokalisierten Ladungsschichten umschalten. Da die benötigten elektrischen Felder, Abmessungen und Materialien bereits mit führenden Herstellungsverfahren kompatibel sind, bieten diese Ergebnisse einen realistischen Weg zu Bauelementen, deren Verhalten — etwa in Bezug auf Leitung, Lichterkennung oder Informationsspeicherung — nach der Herstellung neu konfiguriert werden kann. Alltäglich gesprochen zeigt die Arbeit, wie man einen winzigen, dreidimensionalen Spielplatz aus Drähten in einen programmierbaren Spielplatz für Elektronen verwandeln kann.

Zitation: Méndez-Camacho, R., Cruz-Hernández, E. & López-López, M. Field-tunable charge confinement in III–V layered nanowire-array superlattices. Sci Rep 16, 8021 (2026). https://doi.org/10.1038/s41598-025-34590-3

Schlüsselwörter: Nanodraht-Supergitter, Ladungseinschließung, Steuerung durch elektrisches Feld, Quanten-Tunnelung, optoelektronische Bauelemente
