Studie zur Verformungsreaktion der Auskleidung von Wasserumleitungstunneln in kalten Regionen unter Belüftungs- und Konvektionsbedingungen

Warum die Tunnelgeometrie im Winter wichtig ist

Über hohe Berge und gefrorene Plateaus transportieren lange Tunnel still Wasser und Verkehr durch Fels, der extremer Kälte, tiefem Schnee und starken Winden ausgesetzt ist. In solchen Regionen bewirken die Luftströmung durch den Tunnel und das umgebende Grundwasser mehr, als nur die Kälte zu verändern, die ein Reisender spürt: Sie können die Betonauskleidung langsam verbiegen, Risse verursachen und schwächen. Diese Studie untersucht, wie Temperatur, Feuchte und Belüftung zusammen Wasserumleitungstunnel in kalten Regionen verformen und wie Ingenieure Belüftung und Entwässerung so gestalten können, dass diese verborgenen Verkehrsadern über Jahrzehnte sicher bleiben.

Wie kalte Luft und feuchter Fels zusammenwirken

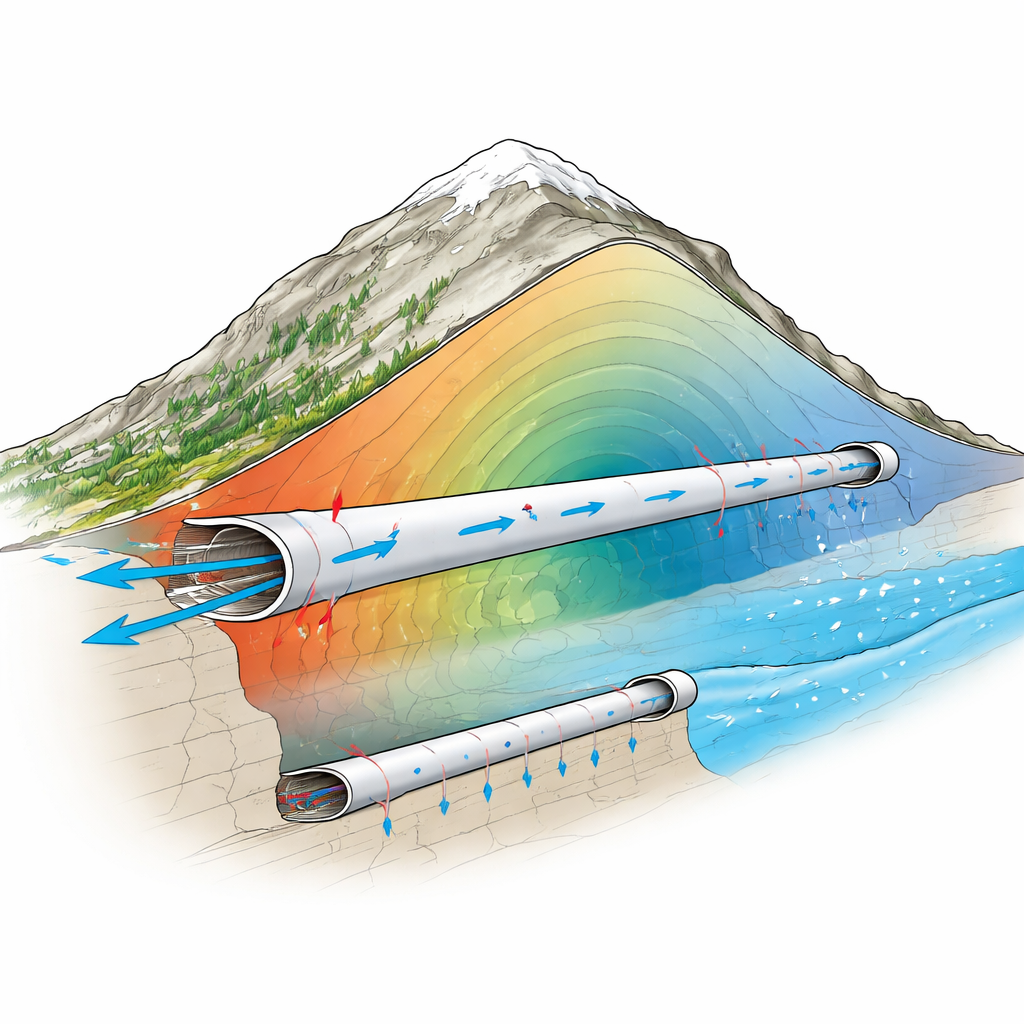

Die Forscher konzentrieren sich auf Wasserumleitungstunnel in hochgelegenen, sehr kalten Landschaften, in denen die Wintertemperaturen unter dem Gefrierpunkt liegen und der Untergrund wiederholt zwischen gefrorenem und aufgetautem Zustand wechselt. Natürliche Belüftung zieht Außenluft in den Tunnel; deren Temperatur und Feuchte schwanken mit den Jahreszeiten. Wenn diese Luft durch den Tunnel strömt, tauscht sie Wärme und Feuchtigkeit mit der Betonauskleidung und dem umgebenden Gestein aus. Zugleich fließt Grundwasser durch Risse und Poren im Gestein und bringt eigene Wärme und Feuchte mit. Gemeinsam erzeugen diese Prozesse komplexe Muster aus Gefrieren, Auftauen, Benetzung und Austrocknung, die Materialien allmählich schwächen und die auf die Auskleidung wirkenden Kräfte verändern.

Ein digitales Abbild eines kalten Tunnels erstellen

Da es nahezu unmöglich ist, alle Details in einem unterirdischen Tunnel über viele Jahre zu messen, entwickelte das Team ein detailliertes Computermodell, das die reale Umgebung nachbildet. Sie kombinierten Strömungsberechnungen aus einer Software mit einem zweiten Modell, das Wärme, Wasserbewegung und mechanische Spannungen im Gestein und in der Auskleidung verfolgt. Um das Problem handhabbar, aber realistisch zu halten, gingen sie davon aus, dass das Gestein sich wie ein homogenes poröses Medium verhält, die Luft im Tunnel ein ideales, inkompressibles Fluid ist und das Wasser im Gestein überwiegend als Flüssigkeit wandert. Das Modell umfasst Wärmeleitung, Feuchtediffusion und Versickerung sowie das Antwortverhalten der Auskleidung bei Temperatur- und Feuchteänderungen. Feldmessungen von Lufttemperatur, Luftfeuchte, Wandtemperatur und Luftströmung in einem realen Tunnel sowie Vergleiche mit klassischen Gefrierexperimenten im Boden dienten zur Überprüfung, dass die Simulationen das Verhalten der Praxis wiedergeben.

Was Belüftung tatsächlich mit einem Tunnel anstellt

Mithilfe dieses digitalen Tunnels untersuchten die Autorinnen und Autoren, wie unterschiedliche Eintrittsluftgeschwindigkeiten und -feuchten, Grundwasserstände und der Abstand zu einem nahegelegenen Entwässerungstunnel Temperaturen, Feuchte, Spannungen und Verformungen verändern. Sie stellten fest, dass die Luftgeschwindigkeit doppelte Effekte hat. Bewegt sich die Luft langsam, bleibt sie länger an den Wänden, was zu starker Abkühlung und Befeuchtung der Auskleidung führt; bewegt sie sich sehr schnell, bleibt weniger Zeit für Austausch, aber die stärkere Strömung kann dennoch größere Spannungsänderungen bewirken. Ab etwa 2 Metern pro Sekunde verändert eine höhere Geschwindigkeit die Lufttemperatur oder -feuchte kaum noch, doch die Hauptspannung in der Auskleidung reagiert empfindlicher auf die Strömung. Die Eintrittsfeuchte beeinflusst eher die Feuchte als die Temperatur: Mittlere Feuchtewerte um rund 40 Prozent machten die Tunneldecke am reaktionsfreudigsten und führten zu den größten vertikalen Verschiebungen, während sehr trockene oder sehr feuchte Luft stabileres Verhalten zeigte.

Verborgene Rollen von Grundwasser und Entwässerungsanordnung

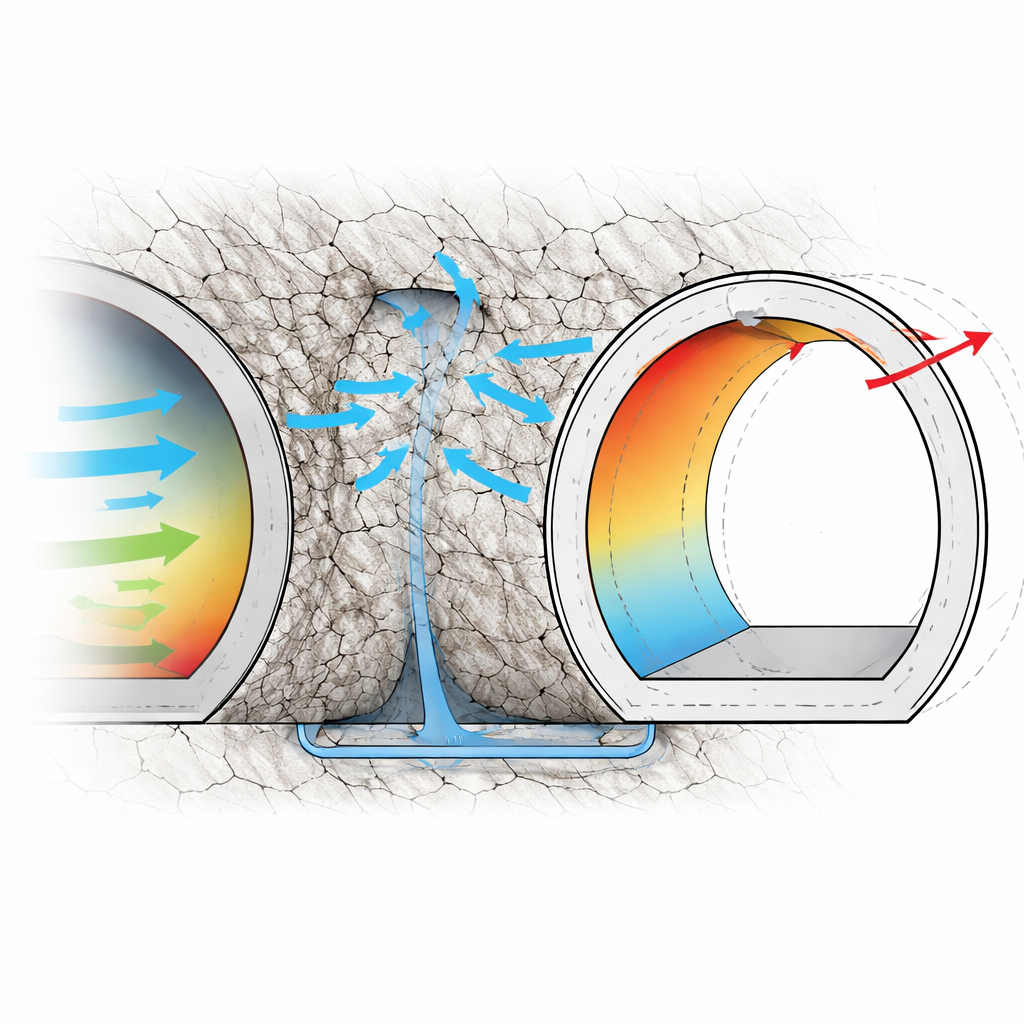

Das Grundwasser erwies sich als ebenso wichtig wie die Luft. Ein hoher Grundwasserspiegel, bei dem das Gestein nahezu gesättigt ist, glättet Temperaturschwankungen, erhöht aber die Feuchte und fördert aktivere Feuchtemigration. Flaches Grundwasser hingegen führt während Gefrier‑Auftauzyklen zu größeren Spannungs- und Verschiebungsspitzen an der Tunndecke. Auch der Abstand zwischen Haupttunnel und Entwässerungstunnel ist bedeutsam. Sind die Tunnel zu nahe beieinander, erfährt die Auskleidung große, periodische Verschiebungen, weil Wasser- und Temperaturfelder interagieren; sind sie zu weit auseinander, können die Spannungen an der Decke stark ansteigen und stark schwanken, was das Rissrisiko erhöht. Ein mittlerer Abstand reduziert sowohl die Amplitude der Verformung als auch die Spannungskonzentration.

Der unruhige Eingang zum Untergrund

Der Tunneleingang erweist sich als besondere Problemzone. Dort erleben Auskleidung und umgebender Fels die volle Wirkung wechselnden Außenwetters, schwankender Luftströmungen und starker Temperatur- und Feuchtegradienten. Das Modell zeigt, dass sowohl Spannungen als auch Verschiebungen ansteigen, je näher man dem Portal kommt; das Muster aus Setzung der Decke kombiniert mit Ausbeulung der Seitenwände wird dort am deutlichsten. Weiter im Inneren des Tunnels, wo die Luft ruhiger ist und das Gestein als thermischer Puffer wirkt, sind die Verhältnisse deutlich stabiler und die Spannungen gleichmäßiger verteilt.

Was das für sicherere Tunnel bedeutet

Für Nichtfachleute lautet die Kernbotschaft: Die Sicherheit von Tunneln in kalten Regionen wird nicht nur durch die Festigkeit des Betons bestimmt, sondern durch das Management von Luft und Wasser. Die Studie zeigt, dass die sorgfältige Auswahl natürlicher Belüftungsgeschwindigkeiten, das Vermeiden empfindlicher Eintrittsfeuchtebereiche, das Platzieren von Entwässerungstunneln und -öffnungen in geeigneten Abständen sowie die Berücksichtigung saisonaler Grundwasserstände Verformungen und Spannungen in der Auskleidung merklich reduzieren können — insbesondere in der Nähe des Eingangs. Obwohl das Modell einige Materialverhalten vereinfacht, bietet es Ingenieurinnen und Ingenieuren einen praxisnahen Rahmen, um vorherzusagen, wo und wann ein Tunnel in einer kalten Region am ehesten verformt, und wie Entwurf und Betrieb angepasst werden können, damit diese wichtigen unterirdischen Verbindungen langfristig sicher funktionieren.

Zitation: Chang, X., Qiao, J., Ren, J. et al. Study on the deformation response of support for water diversion tunnels in cold regions under ventilation and convection conditions. Sci Rep 16, 9391 (2026). https://doi.org/10.1038/s41598-025-34234-6

Schlüsselwörter: Tunnel in kalten Regionen, Tunnelbelüftung, Frost‑Tausalz‑Schäden, Grundwasserdurchsickerung, Auskleidungsverformung
