Automatisiertes Global Positioning Layout (GPL) zur Genauigkeitsbewertung bei CAD-CAM-Mandibularekonstruktion – Methodenvalidierung

Warum das für Kieferchirurgie wichtig ist

Wenn ein Teil des Unterkiefers rekonstruiert werden muss, verlassen sich Chirurgen heute zunehmend auf computergestützte Planung und maßgefertigte Metallteile, um Aussehen und Kaueffekt wiederherzustellen. Dennoch fehlt bislang eine einfache, konsistente Methode, um zu überprüfen, wie eng das endgültige Ergebnis dem virtuellen Plan entspricht. Diese Studie stellt eine automatisierte Methode vor und validiert sie: das Global Positioning Layout (GPL). Es misst, wie präzise ein rekonstruierter Kiefer dem 3D-Plan folgt – und eröffnet damit Wege zu sichereren, besser vorhersehbaren Operationen für Patientinnen und Patienten.

Moderne Werkzeuge, fehlende Messlatte

In der Kopf-Hals-Chirurgie ermöglichen CAD/CAM-Verfahren Chirurgen, Eingriffe auf detaillierten 3D-Modellen zu planen und patientenspezifische Titanvorrichtungen zur Wiederherstellung der Mandibel herzustellen. Die virtuelle chirurgische Planung legt fest, wo geschnitten werden soll, wie die Prothese geformt wird und wie sie positioniert werden muss. Nach abgeschlossener Operation gab es jedoch keinen weithin akzeptierten Standard zur Beurteilung der Genauigkeit. Bestehende Methoden sind entweder stark vom Anwender abhängig oder verschleiern wichtige lokale Abweichungen. Dieser Mangel an Standardisierung erschwert den Vergleich von Ergebnissen zwischen Kliniken, die Weiterentwicklung von Techniken und die Verknüpfung chirurgischer Präzision mit langfristigen Ergebnissen wie Kaufunktion, Sprache und Ästhetik.

Drei Wege, einen rekonstruierten Kiefer zu messen

Die Forschenden konzentrierten sich auf drei Ansätze, um den geplanten mit dem postoperativen Kiefer zu vergleichen. Die erste, eine traditionelle landmarkenbasierte Methode (Methode A), verlangt, dass ein Anwender bestimmte Punkte am Kiefer auswählt – etwa Spitzen bestimmter knöcherner Strukturen – und Distanzen zwischen ihnen vor und nach der Operation misst. Kleine Änderungen bei der Auswahl dieser Punkte können das Ergebnis verändern, und manche Landmarken können nach großen Resektionen fehlen. Die zweite, eine oberflächenbasierte Methode (Methode B), überlagert digital die beiden 3D-Kiefermodelle und berechnet, wie weit die Flächen im Mittel und an ihren schlimmsten Stellen voneinander entfernt sind. Obwohl objektiver, benötigt sie immer noch eine manuelle Erstausrichtung und liefert nur richtungsunabhängige Abstände, sodass schwer zu erkennen ist, wo und in welche Richtung der Kiefer verschoben wurde.

Eine neue Karte für die Kieferposition

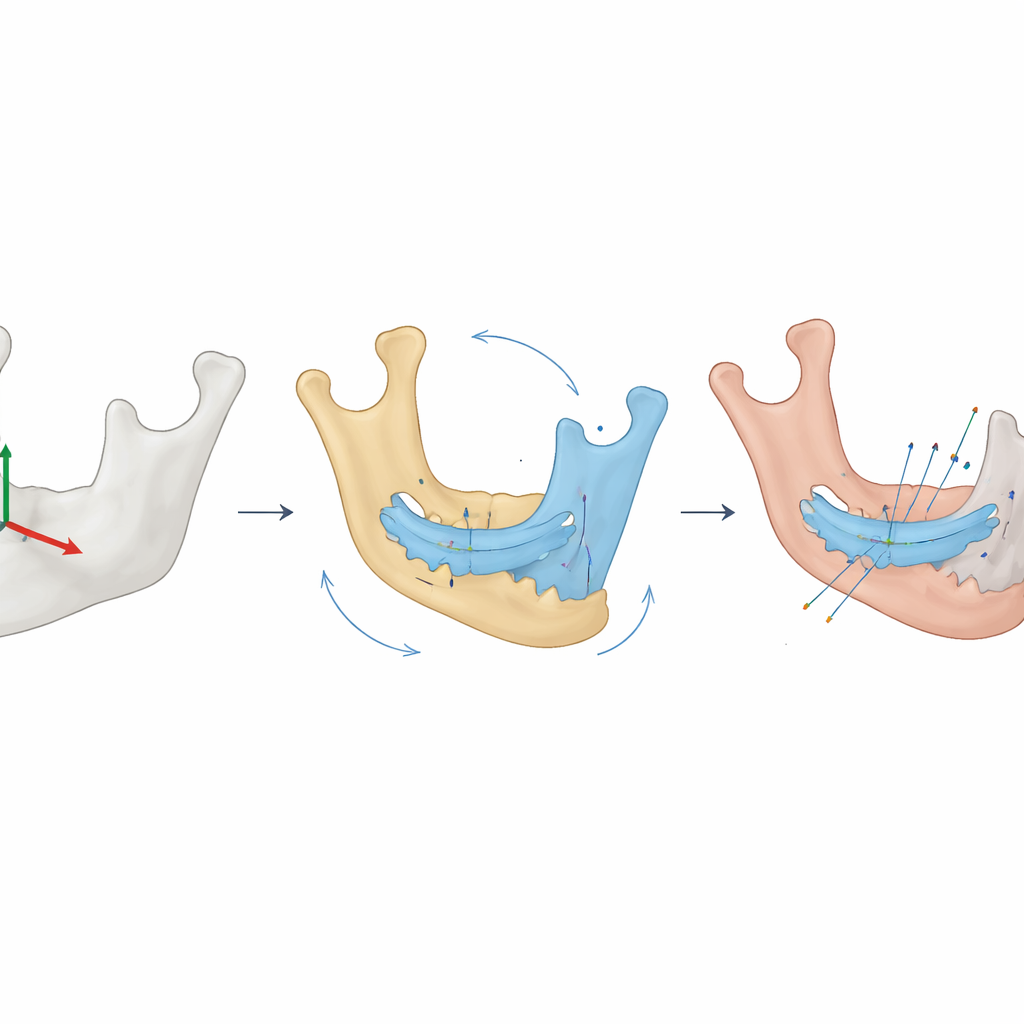

Die neue GPL-Methode verfolgt einen anderen Ansatz. Zunächst wird ein stabiles dreidimensionales Referenzsystem auf Basis einer Standardmandibel geschaffen, vergleichbar mit dem Einziehen eines Kartenraster um den Kiefer. Sowohl die geplante Rekonstruktion als auch die konstruierte Prothese werden in diesem gemeinsamen Koordinatensystem positioniert. Anschließend wird die postoperative Prothese automatisch an die geplante Prothese ausgerichtet, und dieselbe Transformation wird auf den postoperativen Kiefer angewendet. Aus diesen Schritten berechnet die Methode, wie stark der rekonstruierte Kiefer um drei Achsen gedreht und verschoben wurde. Der gesamte Workflow ist automatisiert: Sobald die Modelle geladen sind, liefert der Rechner die Messwerte ohne manuelle Punktwahl oder Ausrichtungsanpassungen durch den Anwender.

Zuverlässigkeitstest an realen Patienten

Um die Leistungsfähigkeit der Methoden in der Praxis zu prüfen, analysierte das Team 17 Patientinnen und Patienten, die maßgefertigte Titanvorrichtungen zur Mandibularekonstruktion erhalten hatten. Drei verschiedene Anwender wiederholten alle Messungen jeweils bei zwei separaten Gelegenheiten. GPL lieferte dabei jedes Mal identische Werte, unabhängig davon, wer die Analyse durchführte oder wann – ein Beleg für vollständige Reproduzierbarkeit. Die Methode zeigte sehr kleine Verschiebungen: im Mittel weniger als einen halben Millimeter Translation und etwa ein Grad Rotation, Werte, die allgemein als klinisch vernachlässigbar gelten. Im Gegensatz dazu zeigte die landmarkenbasierte Methode große Schwankungen innerhalb und zwischen Anwendern und ließ sich bei manchen Patientinnen und Patienten gar nicht anwenden, wenn wichtige anatomische Punkte fehlten. Die oberflächenbasierte Methode lieferte stabile Mittelwerte, war jedoch weiterhin auf eine manuelle Erstausrichtung angewiesen und konnte große lokale Diskrepanzen hinter einem beruhigenden globalen Mittel verbergen.

Was das für Patientinnen und Patienten bedeutet

Die Autorinnen und Autoren kommen zu dem Schluss, dass GPL ein robustes, vollständig reproduzierbares Verfahren ist, um zu messen, wie eng ein rekonstruierter Kiefer dem Computerplan entspricht, wobei Verschiebungen und Kippungen in drei Dimensionen erfasst werden. Indem subjektive Einflüsse des Anwenders eliminiert werden und die Methode auch ohne vorhandene Landmarken funktioniert, bietet sie eine verlässlichere Grundlage, um Operationstechniken zu vergleichen, Gerätekonstruktionen zu verbessern und letztlich festzulegen, wie viel Abweichung akzeptabel ist, ohne Funktion oder Erscheinungsbild zu beeinträchtigen. Wenn größere, multizentrische Studien GPL übernehmen und seine Kennzahlen mit langfristigen Patientenergebnissen verknüpfen, könnten Chirurgen klare, evidenzbasierte Zielvorgaben für Präzision in der computerassistierten Mandibularekonstruktion erhalten.

Zitation: Vargiu, E., Tognin, L., Bettini, G. et al. Automated Global Positioning Layout (GPL) for accuracy assessment in CAD-CAM mandibular reconstruction – Method validation. Sci Rep 16, 9590 (2026). https://doi.org/10.1038/s41598-025-30516-1

Schlüsselwörter: Mandibularekonstruktion, computerassistierte Chirurgie, virtuelle chirurgische Planung, 3D-Genauigkeitsbewertung, patientenspezifische Implantate
